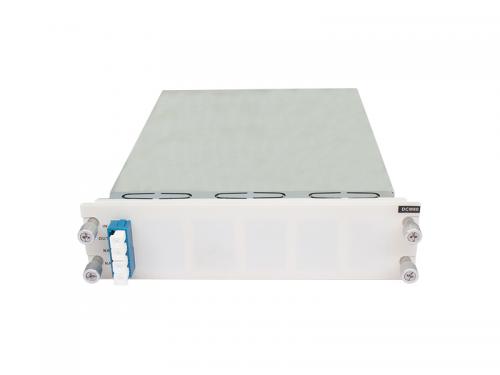

Модуль компенсации дисперсии DCM, плата

Модуль компенсации дисперсии DCM: 10~100 км DCM

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

Плата модуля компенсации дисперсии DCM 10~100KM DCM

ДКМ Оптическое волокно с отрицательной дисперсией — это новый тип одномодового оптического волокна, разработанный на основе существующих одномодовых оптических волокон стандартов G.652 и G.655; дисперсия оптического волокна G.652 вблизи длины волны 1550 нм составляет положительные (17-20) пс/нм (км), а дисперсия оптического волокна стандарта G.655 вблизи длины волны 1550 нм составляет положительные (4-6) пс/нм (км) с положительным наклоном дисперсии. Поэтому необходимо добавить в оптическое волокно компенсационное волокно с отрицательной дисперсией для осуществления компенсации дисперсии и обеспечения того, чтобы общая дисперсия всей оптической линии была близка к нулю. Таким образом, может быть реализована высокоскоростная, высокопроизводительная и дальняя связь.

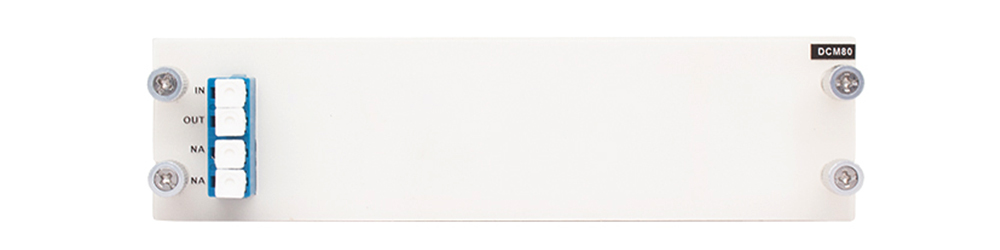

Панель продукта

DCM

Принцип дисперсионной компенсации

Дисперсия — одно из свойств оптического волокна, определяющих передачу сигнала. После передачи по волокну на расстояние оптический импульсный сигнал расширяется во времени, что приводит к межсимвольным помехам, увеличению частоты ошибок и ухудшению качества связи.

Чем выше скорость передачи данных, тем легче возникают межсимвольные помехи.
Чем больше расстояние передачи, тем легче возникают межсимвольные помехи.

DCM Dispersion Compensation Module

Технические характеристики изделия

Модель продукта	DCM20	DCM40	DCM60	DCM80	DCM100
Эквивалентное компенсационное расстояние G.652	20 км	40 км	60 км	80 км	100 км
Дисперсия длины волны 1545 нм (пс/нм)	-340±20	-670±30	-1000±40	-1340±50	-1670±60
Наклон относительной дисперсии при длине волны 1545 нм	0,004±20%(нм-1)
Потеря при вставке	≤3,6 дБ	≤4,8 дБ	≤6,8 дБ	≤8,7 дБ	≤9,7 дБ
Дисперсия поляризационных мод	≤0,6 пс	≤0,9 пс	≤1 пс	≤1 пс	≤1 пс
Номинальная оптическая мощность на входе одноволнового сигнала	≤0 дБм
