Детектор лавин APD2008

Детектор лавин APD2008

Руководство пользователя

2.1 Описание внешнего вида и интерфейса

Внешний вид модуля показан на рисунках ниже:

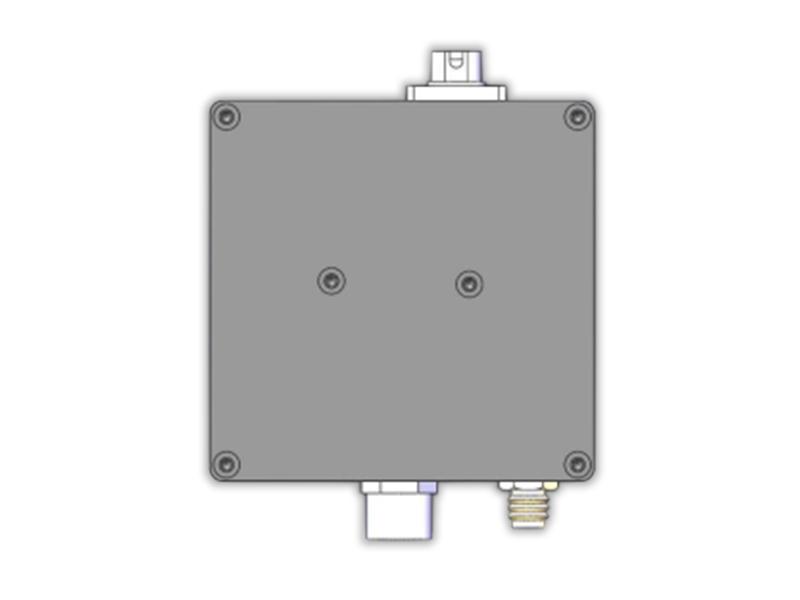

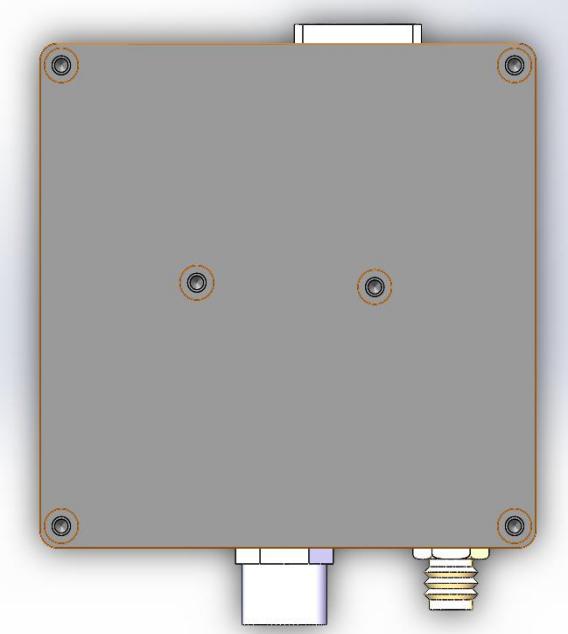

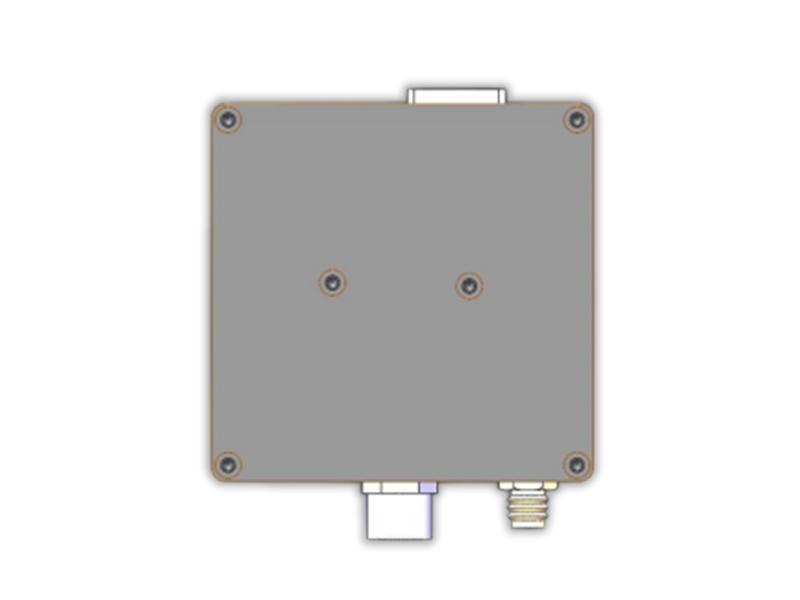

Рисунок 2-1 Внешний вид модуля детектора (слева: интерфейс FC, справа: свободное пространство)

Среди них верхний интерфейс — это оптический входной интерфейс (FC/свободное пространство), нижний правый — интерфейс входного питания (M8 или выводной провод), а нижний правый — интерфейс выходного сигнала (SMA).

Выходом версии с температурной компенсацией является клеммная колодка GH1.25, ее определение выглядит следующим образом:

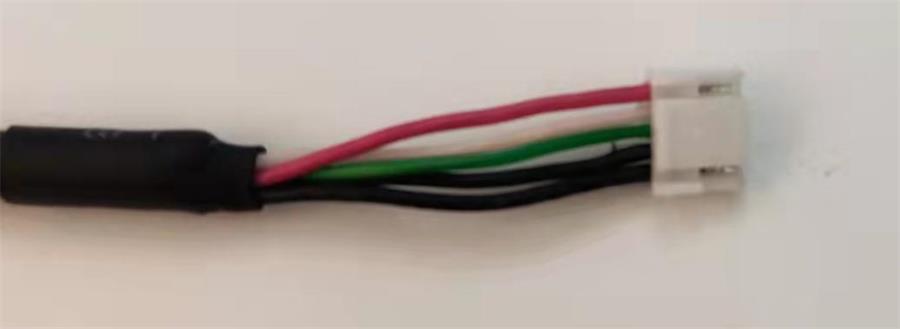

Рисунок 2-2 Соответствующий шнур питания

Электрическое описание

Модуль APD имеет однополярное питание: красный провод подключается к источнику питания 12 В, чёрный — к заземлению, ток составляет 300 мА. Ток, потребляемый модулем детектора в нормальном режиме работы, составляет менее 100 мА.

1. Выходной интерфейс: SMA (гнездовой разъем);

2. Выходное сопротивление: 50 Ом;

3. Максимальное выходное напряжение:

Продукты ниже 500 МГц: ±3,6 В (при высоком импедансе), ±1,8 В (при 50 Ом);

Изделия с частотой 1 ГГц (включительно) и выше: ±1 В (при 50 Ом).

4. Спектральный диапазон чувствительности: 400–1100 нм;

5. Чувствительность детектора: 50 А/Вт при 905 нм;

6. Не превышайте оптическую мощность насыщения для амплитуды оптического входного сигнала.

Параметры производительности

Описание теста производительности

1. Из-за различных условий подключения FC тестового источника света вносимые потери каждого детектора неравномерны, и результаты тестирования отклика детектора будут немного различаться;

2. Коэффициент усиления трансимпедансного детектора рассчитывается при высоком сопротивлении выходной нагрузки. При выходной нагрузке 50 Ом коэффициент усиления снижается до половины номинального значения;

3. Результаты измерений шума детектора и времени нарастания получены при следующих условиях:

а: Входное сопротивление осциллографа составляет 50 Ом;

б: Полоса пропускания осциллографа — полная (≥1 ГГц);

c: Масштаб времени осциллографа установлен на 100 нс/дел (Примечание: шум будет значительно различаться при разных масштабах времени);

4. Температура в помещении для испытаний: 23℃±5℃;

5. Относительная влажность воздуха при испытании: 35%±15%;

6. Испытательное рабочее напряжение: ±12 В;

Типичные параметры испытаний детектора APD (APD2008)

Рисунок 3-1 Сводка электрических характеристик

Механические размеры

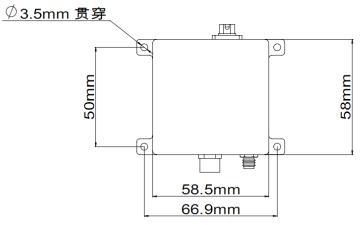

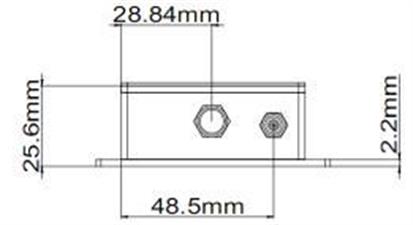

Рисунок 4-1 Чертеж механических размеров модуля детектора APD
