Детектор лавин APD1050H

Усиленный фотоприемник

Детектор лавин APD1050H

Инструкция по применению

Описание внешнего вида и интерфейса

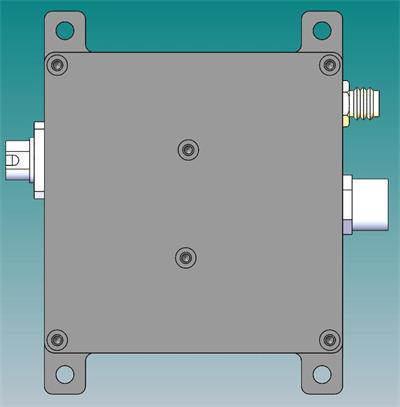

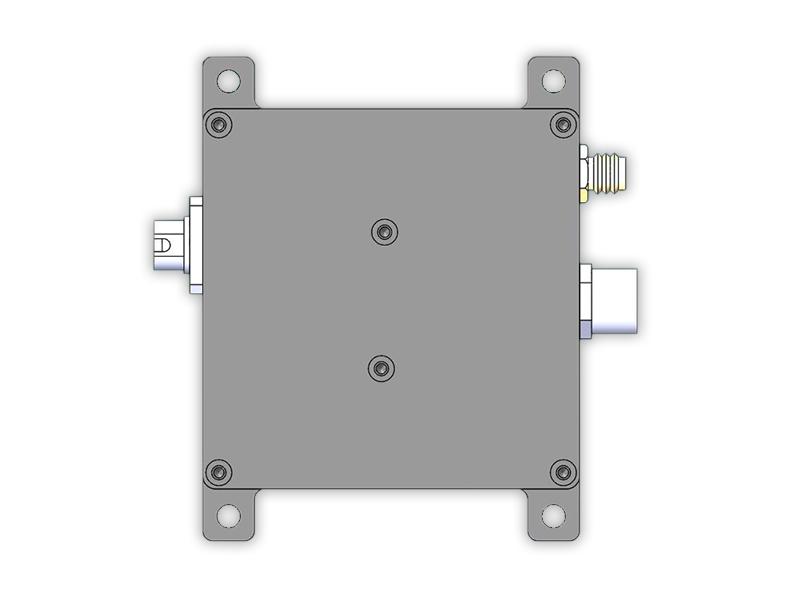

Внешний вид модуля показан на рисунке ниже:

Левый интерфейс — это оптический входной интерфейс (FC), верхний правый — интерфейс входного питания (M8), а нижний правый — интерфейс выходного сигнала (SMA).

Индивидуально подобранный силовой кабель показан на рисунке ниже:

Рисунок 2-2 Соответствующий кабель питания

Левый конец на фотографии — это соединительный конец к модулю детектора. На нём прикреплена этикетка с указанием способа подключения трёх кабелей питания справа. Кабель изготовлен из ПВХ, рассчитан на максимальный ток 3 А и имеет калибр провода 24AWG. Распиновка его контактов полностью соответствует распиновке кабелей питания модулей детекторов Thorlabs и Newport, и они взаимозаменяемы.

Электрические характеристики

1. Устройства с двойным питанием: ±12 В (коричневый/красный: +12 В, черный: GND, синий: -12 В). Для устройств с частотой 300 МГц и ниже минимальное напряжение питания может составлять всего ±8 В, а максимальное не должно превышать ±15 В (в случае расхождений между этикеткой извещателя и данным руководством, преимущественную силу имеет настоящее руководство). Для устройств с частотой выше 1 ГГц напряжение питания не должно превышать ±12 В. Кроме того, можно приобрести импульсный источник питания Honghai JMD10-D12 в качестве тестового модуля питания. Этот модуль обеспечивает работоспособность извещателя при использовании в помещении; при использовании на улице, пожалуйста, оцените его самостоятельно. Ток потребления модуля извещателя в нормальном режиме работы составляет менее 100 мА.

Устройства с однополярным питанием: 5–12 В (коричневый/красный: +12 В, черный: заземление, синий: плавающий). Ток потребления модуля детектора в нормальном режиме работы составляет менее 100 мА.

2. Выходной интерфейс: SMA (женский);

3. Выходное сопротивление: 50 Ом;

4. Максимальное выходное напряжение:

Продукты ниже 500 МГц: ±3,6 В (при высоком сопротивлении), ±1,8 В (при 50 Ом);

Изделия с частотой 1 ГГц (включительно) и выше: ±1 В (при 50 Ом).

5. Спектральный диапазон чувствительности: 900 нм-1700 нм;

6. Чувствительность детектора: >0,95 А/Вт при 1550 нм;

7. Амплитуда входного оптического сигнала не должна превышать мощность насыщения.

Параметры производительности

Инструкции по тестированию производительности

1. Из-за различных условий подключения разъемов FC тестовых источников света вносимые потери каждого детектора неравномерны, и результаты тестирования отклика детектора будут незначительно различаться;

2. Коэффициент усиления детектора рассчитывается при высоком выходном сопротивлении нагрузки. При выходном сопротивлении 50 Ом коэффициент усиления уменьшается до половины номинального значения.

3. Результаты измерений шума детектора и времени нарастания получены при следующих условиях:

а: Входное сопротивление осциллографа 50 Ом;

б: Полоса пропускания осциллографа — полная (≥1 ГГц);

c: Временная база осциллографа установлена на 100 нс/дел (Примечание: шум будет значительно различаться при использовании различных временных баз);

4. Температура окружающей среды при испытании: 23℃±5℃;

5. Относительная влажность воздуха при испытании: 35%±15%;

6. Испытательное рабочее напряжение: ±12 В;

Типичные параметры испытаний детектора блока (APD1050H)

Рисунок 3-1 Сводка электрических характеристик

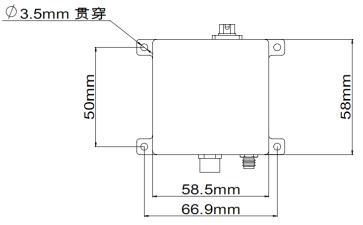

Механические размеры
