В условиях цифровой трансформации спрос на высокоскоростные, надёжные и гибкие сети связи беспрецедентен. Пассивные оптические сети (PON) являются краеугольным камнем современной инфраструктуры, поддерживая приложения от домашнего широкополосного доступа до корпоративных сетей. Интеграция 4-канального WDM с GPON, XGS-PON, RF Video и OTDR обеспечивает комплексное решение, максимально эффективно использующее оптоволокно и расширяющее возможности обслуживания, для удовлетворения растущих потребностей в пропускной способности и создания сетей будущего.

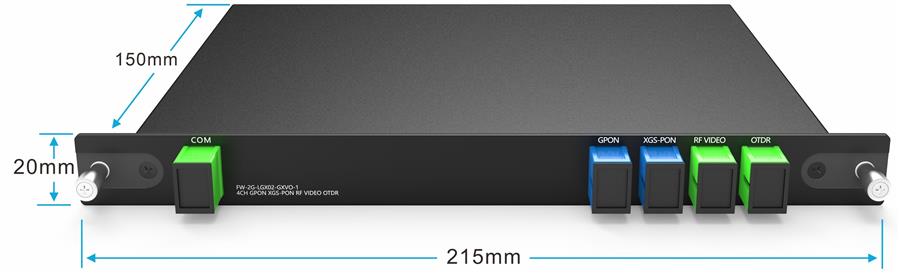

4-канальный WDM GPON XGS-PON RF видео и рефлектометр LGX Box 215*150*20 мм
РФ Видео
Особенности: Технология RF Video позволяет передавать аналоговые видеосигналы по оптоволокну, обеспечивая доставку высококачественного видеоконтента. Она часто используется в сочетании с технологиями PON для предоставления интегрированных видеоуслуг.
Сценарии применения: Радиочастотная видеосвязь широко используется в сетях кабельного телевидения, сервисах видео по запросу и других приложениях, где важна высококачественная передача видео. Её можно легко интегрировать с сетями PON, предлагая комплексное решение для передачи данных и видео.
OTDR (оптический рефлектометр)
Особенности: OTDR — это инструмент, используемый для диагностики и обслуживания неисправностей волоконно-оптических сетей, способный обнаруживать обрывы, потери и точки отражения в волокне.
Сценарии применения: широко используется при установке, обслуживании и устранении неисправностей оптоволоконных сетей, обеспечивая надежность и производительность сети.
Преимущества
Приложение
Панель продуктов

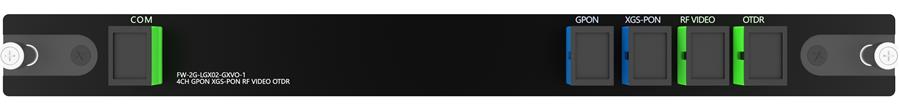

4-канальный WDM GPON XGS-PON RF Video и OTDR，PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20 мм

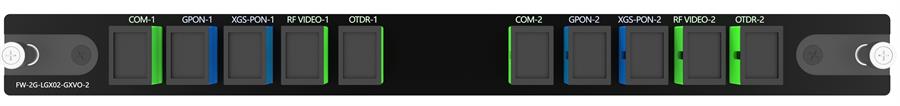

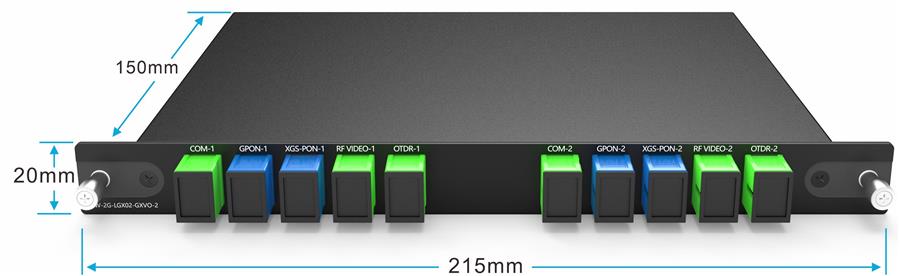

2X4CH WDM GPON XGS-PON RF Video и OTDR，PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20MM

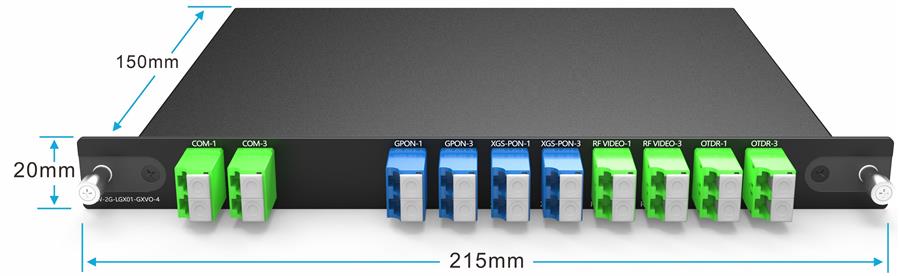

4x4-канальный WDM GPON XGS-PON RF Video и OTDR，PON LC/UPC, COM RF Video OTDR LC/APC Plug-in LGX Box 215*150*20 мм
Технические характеристики
|
Параметр |
Спецификация |
Единица |
|
|

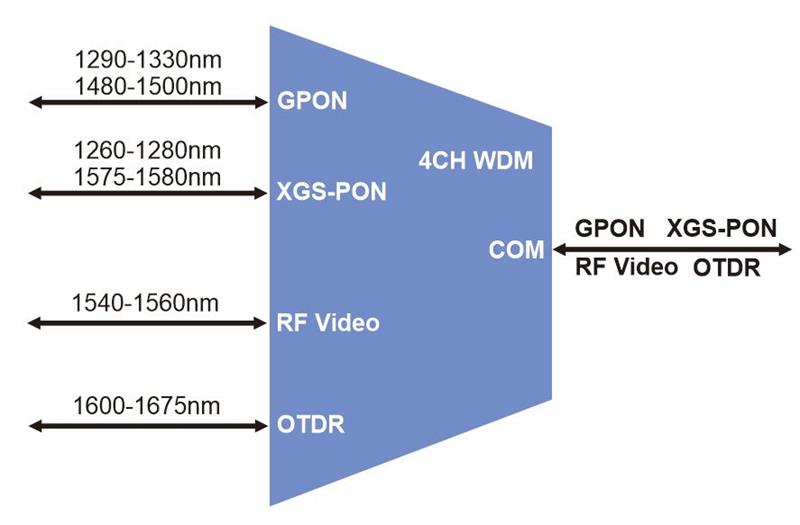

Полосовой фильтр |
GPON |
1290-1330/1480-1550 |
нм |
|
XGS-PON |
1260-1280/1575-1580 |
нм |
|
|
RF-Видео |
1540-1560 |
нм |
|
|
OTDR |
1600-1675 |
нм |
|
|
Вносимые потери |
COM-GPON |
<0,9 |
дБ |
|
COM - XGS-PON |
<1.1 |
дБ |
|
|
COM - RF Видео |
<1,3 |
дБ |
|
|
COM - OTDR |
<1,5 |
дБ |
|
|
Изоляция длин волн |
COM-GPON |
>30 |
дБ |
|
COM - XGS-PON |
>30 |
дБ |
|
|
COM - RF Видео |
>30 |
дБ |
|
|
COM - OTDR |
>30 |
дБ |
|
|
Унифомит |
<0,8 |
дБ |
|
|
Возвратные потери |
>55 |
дБ |
|
|
Направленность |
>55 |
дБ |
|
|
PDL (потери, зависящие от поляризации) |
<0,3 |
дБ |
|
|
(Дисперсия поляризационных мод) |
<0,2 |
пс | |
|
Передача оптической мощности |
<300 |
мВт |
|
|
Рабочая температура |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Температура хранения |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Вес нетто |
Коробка LGX: 0,5 кг Стойка 1U на 2 слота: 2,5 кг |
КГ | |
|
Размеры |
Коробка LGX: 215*150*20 мм Стойка 1U: 440*160*44 мм |
мм | |
|
Вносимые потери включают WDL, TDL и PDL с двумя наборами сопряженных разъемов на обоих концах. |
|||
Информация о пакете

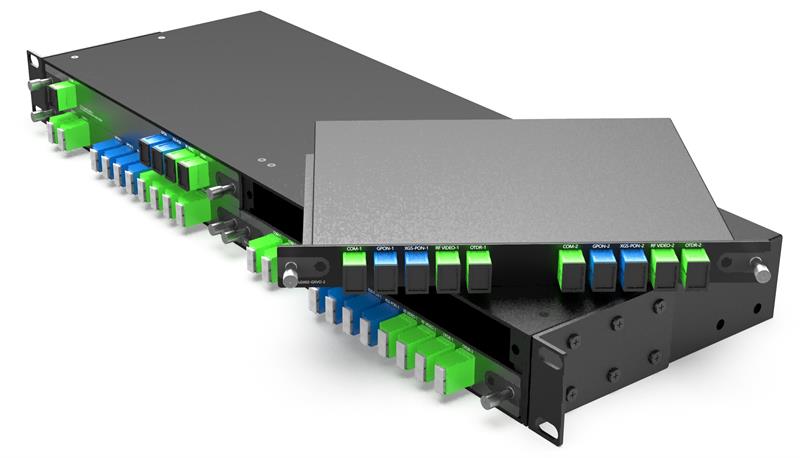

LGX BOX Plug in 4-слотовая стойка 1U
4-канальный WDM-сигнал
2x4-канальный WDM
4x4-канальный WDM

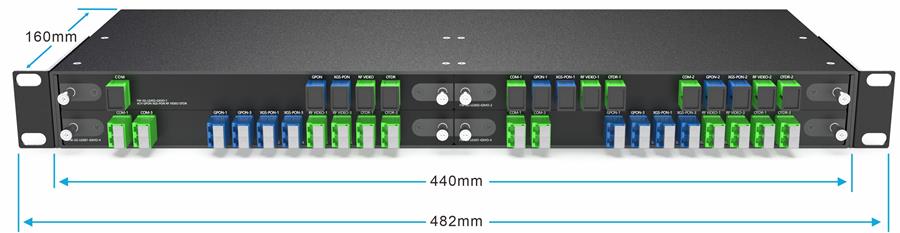

Стойка 1U на 4 слота для LGX BOX
Информация о заказе
|
Номер продукта |
Описание продукта |
|
FW-2G-LGX02-GXVO-1 |
4-канальный WDM GPON XGS-PON RF Video и OTDR，PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20 мм |
|
FW-2G-LGX02-GXVO-2 |
2x4-канальный WDM GPON XGS-PON RF Video и OTDR，PON SC/UPC, COM RF Video OTDR SC/APC Plug-in LGX Box 215*150*20 мм |
|
FW-2G-LGX01-GXVO-4 |
4x4-канальный WDM GPON XGS-PON RF Video и OTDR，PON LC/UPC, COM RF Video OTDR LC/APC Plug-in LGX Box 215*150*20 мм |
|
1U02-4LGX |
19-дюймовая стойка 1U с 4 слотами для подключаемого модуля LGX, 440*160*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, свяжитесь с нами по электронной почте.
