1650 нм Отражатель LC / APC

высокая стабильность и надежность
Удаленное обнаружение в реальном времени
низкая потеря вставки
Простое подключение для структуры адаптера
Соответствует Telcordia ГР-326-ядра, Telcordia GR-1221-CORE
Соответствует RoHS

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

1650 нм FBG Отражатель LC / APC

Волокна баста решетки Отражатель (FBG Отражатель) Это недорогой конкретный рефлекторный рефлектор, установленный на оптическом сетевом блоке (ONU) сторона. Это может отражать световые импульсы (1650 + / - 5 NM) из OTDR на клемме волокна линии (OLT) сторона почти на 100%, а рабочие полосы пассивной оптической сети (PON) передаются нормально. OTDR можно определить Линия волокна нормальна путем обнаружения сигнала, отраженного волокна для волокна Отражатель. Когда Отраженный сигнал ниже чем нормальное значение, потеря линии тоже большая; Когда Значение отражения 0, линия оптической волокна нарушена. Поэтому мы можем поддерживать линию волокна во времени в режиме реального времени мониторинга волокна Line.

применение

Обнаружение и содержание пассивных оптических сетевых линий (применяется к FTTX).

1650 Reflector

Оптический параметр

элемент	параметр		Спецификация	единица измерения	замечания
1	Диапазон длин волн	пройти полоса	1260 ~ 1625	nm	-
1	Диапазон длин волн	отражать полосу	1644,5 ~ 1655.5	nm	-
2	пройти полоса	IL	≤1,4	dB	@ 1260 ~ 1360
			≤1,4	dB	@ 1460 ~ 1600
			≤3.4	dB	@ 1600 ~ 1625
		Orl	> 35	dB	@ 1260 ~ 1580
			> 30	dB	@ 1580 ~ 1620
			> 20	dB	@ 1620 ~ 1625
3	отражать полосу	IL	> 21	dB	@ 1644,5 ~ 1655.5
3	отражать полосу	Orl	≤1,0	dB	@ 1644,5 ~ 1655.5
4	вспомогательный		≤0,4	dB	@ 1260 ~ 1600
5	рябь		≤0,6	dB	@ 1644,5 ~ 1655.5
6	TDL		≤0,5	dB	@ 1260 ~ 1600
7	Максимальная оптическая управляемость питания		27	дБм	-
8	Время плагина		> 500	времена	-
9	разъем		LC / APC	-	-

структура

Fbg Отражатель принимает стандарт LC Структура разъема, а его внешние размеры как следует:

1625 Reflector

Работает / хранение условия

параметр	Спецификация	единица измерения
рабочая температура	-25 ~ +65	°C
Рабочая влажность	5 ~ 95	% RH
температура хранения	-40 ~ +85	°C
влажность хранения	5 ~ 95	% RH

Похожие теги :

Хотите узнать об этом продукте?

ОТПРАВИТЬ Сообщение

оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

Предмет : 1650 нм Отражатель LC / APC
Ваш Тел./WhatsApp
Ваш адрес электронной почты *
Напишите свой вопрос :

сопутствующие товары

Отражатель FBG 1650 нм SC/APC

Волоконно-оптический отражатель с решеткой Брэгга (FBG Reflector) — это недорогой отражатель специального диапазона, устанавливаемый на стороне оптического сетевого блока (ONU). Он способен отражать световые импульсы (1650 +/- 5 нм) от рефлектометра OTDR на стороне оптического терминала (OLT) почти на 100%, при этом рабочие диапазоны пассивной оптической сети (PON) передаются нормально. Рефлектометр OTDR определяет нормальное состояние волоконно-оптической линии, регистрируя сигнал, отраженный волоконно-оптическим отражателем. Если отраженный сигнал меньше нормального значения, потери в линии слишком велики; если значение отражения равно 0, оптическая линия повреждена. Таким образом, мы можем своевременно поддерживать работоспособность волоконно-оптической линии путем мониторинга в реальном времени.

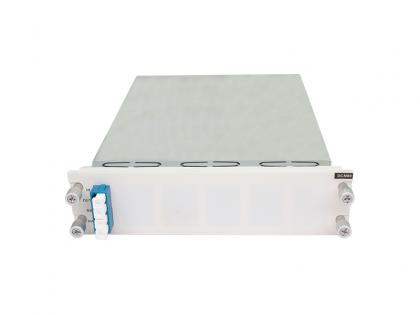

DCM - оптоволоконный модуль с компенсацией дисперсии
