Волоконно-оптический отражатель с решеткой Брэгга (FBG Reflector) — это недорогой отражатель специального диапазона, устанавливаемый на стороне оптического сетевого блока (ONU). Он способен отражать световые импульсы (1650 +/- 5 нм) от рефлектометра OTDR на стороне оптического терминала (OLT) почти на 100%, при этом рабочие диапазоны пассивной оптической сети (PON) передаются нормально. Рефлектометр OTDR определяет нормальное состояние волоконно-оптической линии, регистрируя сигнал, отраженный волоконно-оптическим отражателем. Если отраженный сигнал меньше нормального значения, потери в линии слишком велики; если значение отражения равно 0, оптическая линия повреждена. Таким образом, мы можем своевременно поддерживать работоспособность волоконно-оптической линии путем мониторинга в реальном времени.

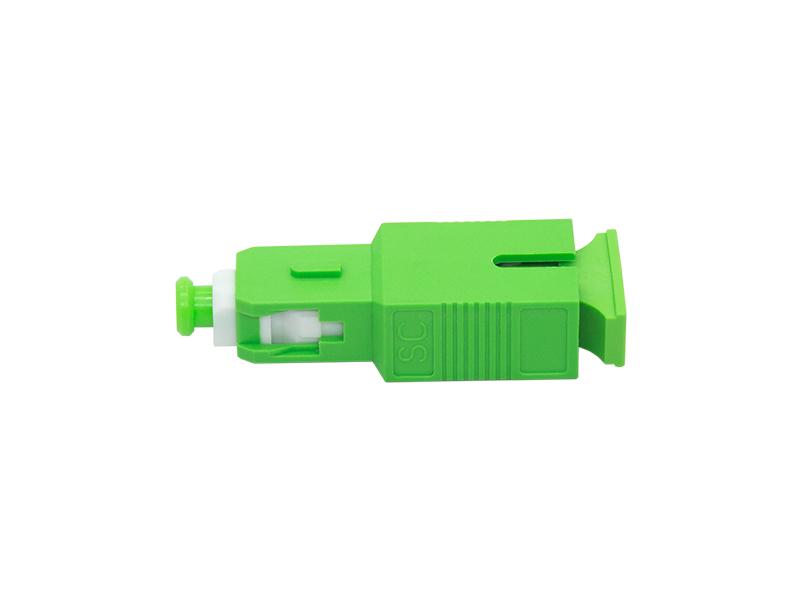

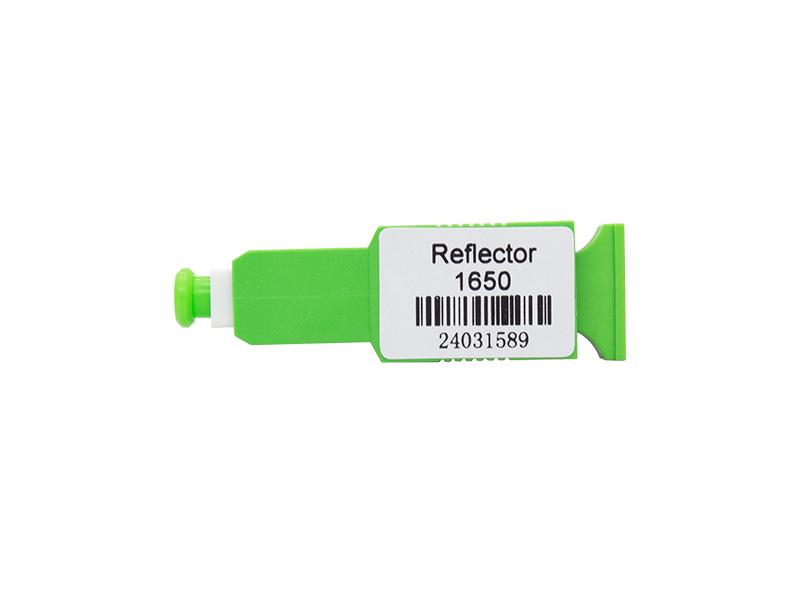

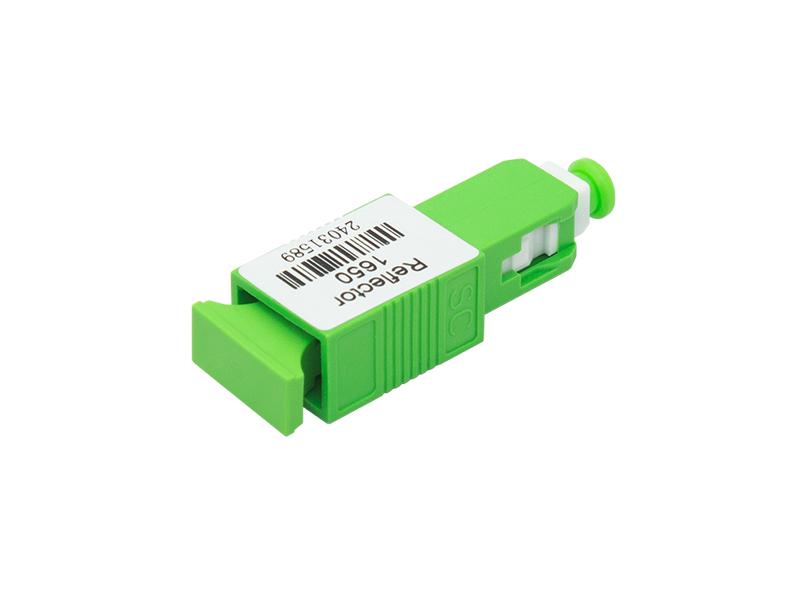

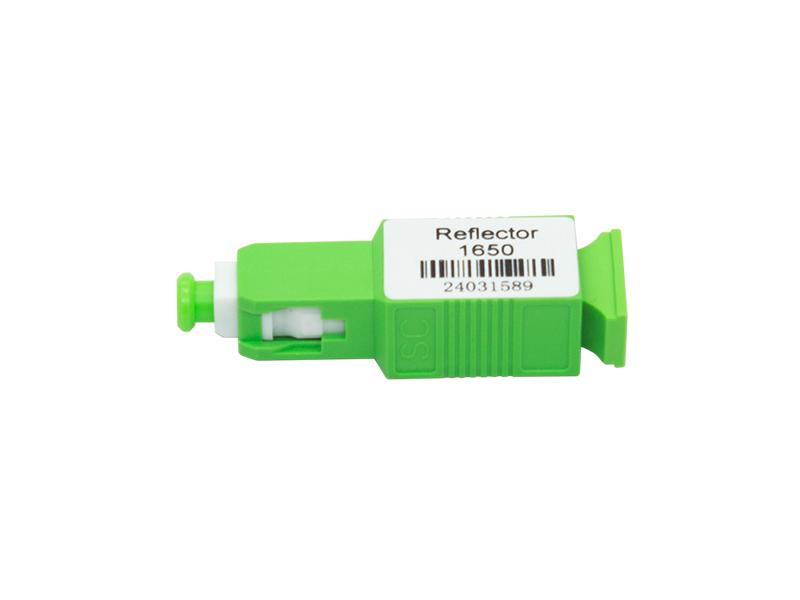

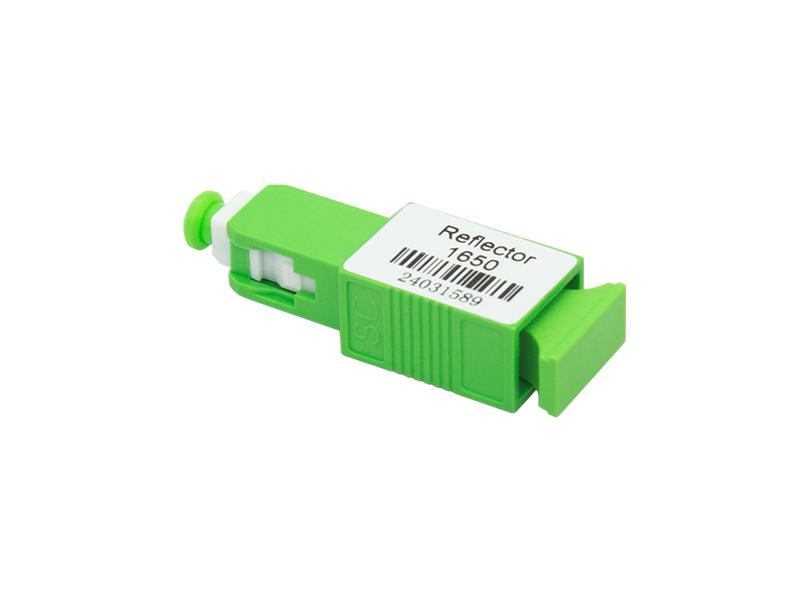

Отражатель FBG 1650 нм SC/APC
Characteristics

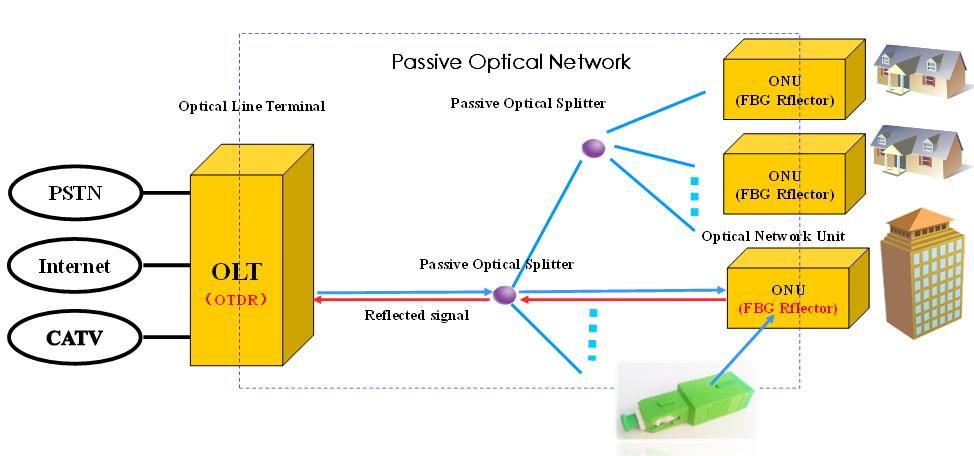

Application
Detection and maintenance of Passive Optical Network lines (applied to FTTx).
Optical parameter
| item | parameter | specification | unit | Remarks | |
| 1 |
wavelength range |
Pass band | 1260~ 1625 | nm | |
| Reflect band | 1644.5~ 1655.5 | nm | |||
| 2 | Pass band | IL | ≤1.4 | dB | @1260~ 1360 |
| ≤1.4 | dB | @1460~ 1600 | |||
| ≤3.4 | dB | @1600~ 1625 | |||
| ORL | >35 | dB | @1260~ 1580 | ||
| >30 | dB | @1580~ 1620 | |||
| >20 | dB | @1620~ 1625 | |||
| 3 | Reflect band | IL | >21 | dB | @1644.5~ 1655. 5 |
| ORL | ≤1.0 | dB | @1644.5~ 1655. 5 | ||
| 4 | PDL | ≤0.4 | dB | @1260~ 1600 | |
| 5 | Ripple | ≤0.6 | dB | @1644.5~ 1655. 5 | |
| 6 | TDL | ≤0.5 | dB | @1260~ 1600 | |
| 7 | Max Optical Power Handling | 27 | dB | ||
| 8 | Plug Times | >500 | Times | ||
| 9 | Connector | SC/APC | |||

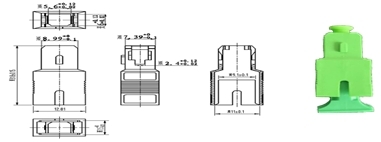

Structure
The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:
Working/storage conditions
| parameter | specification | unit |
| Working temperature | -25 ~ +65 | °C |
| Working humidity | 5~95 | %RH |
| Storage temperature | -40 ~ +85 | °C |
| Storage humidity | 5~95 | %RH |
