Функции
Последовательный оптический интерфейс QSFP-DD
Соответствует QSFP-DD MSA
Протокол поддержки
Низкое энергопотребление
Приложения
Спецификация 400G OSFP DR4
400G, QSFP-DD, MPO12 APC, SMF 1310 нм, до 500 м.
Функциональная блок-схема
Общее описание
RQDD-400G-DR4 — это трансивер Silicon Photonics 400G (4x100G) DR4. RQDD-400G-DR4 — это полностью интегрированный оптический трансивер со скоростью 425 Гбит/с для каналов SMF на расстояние до 500 метров. RQDD-400G-DR4 передает данные в соответствии со спецификацией оптического интерфейса IEEE Std802.3-2018, раздел 8 400GBASE-DR4. 400GBASE-DR4 предусматривает использование 4-уровневой импульсной амплитудной модуляции (PAM4) со скоростью 53,125 Гбод, работающей на четырех параллельных каналах с длиной волны в диапазоне 1304,5–1317,5 нм. Скорость передачи данных на линию составляет 106,25 Гбит/с, что обеспечивает совокупную скорость передачи данных 425 Гбит/с посредством PSM на передающие порты разъема MPO-12. Полученные оптические линии подключаются параллельно от приемных портов разъема MPO-12 к PIN-PD, встроенному в PIC (фотонная интегральная схема), чтобы восстановить PAM4 для взаимодействия с электрическим интерфейсом через трансимпедансный усилитель (TIA), установленный на поверхности на PIC.
Абсолютные максимальные значения
| Параметр |
Символ |
Мин |
Макс |
Единица |
| Температура хранения |
Ц |
-40 |
85 |
°С |
| Рабочая температура корпуса |
Вершина |
0 |
70 |
|
| Относительная влажность при хранении (без конденсации) |
относительной влажности |
- |
85 |
% |
| Напряжение питания |
Вкк |
0 |
3.6 |
В |
| Порог повреждения приемника, на полосу |
PRdmg |
|
5.0 |
дБм |
Рекомендуемые условия эксплуатации
| Параметр |
Символ |
Мин |
Макс |
Единица |
| Температура рабочего корпуса |
ТК |
0 |
70 |
°С |
| Относительная влажность (без конденсации) |
относительной влажности |
5 |
85 |
% |
| Напряжение источника питания |
Вкк |
-3,135 |
3.465 |
В |
| Ток питания |
ICC |
|
3182 |
мА |
| Общая потребляемая мощность |
ПК |
|
10,5 |
Вт |
| Битрейт |
БР |
|
425 |
Гбит/с |
Оптический интерфейс передатчика
| Параметр |
Точность |
Единица |
| Внутренне измеренная температура трансивера |
+/-3 |
℃ |
| Внутреннее измерение напряжения питания трансивера |
+/-3 |
% |
| Измеренный ток смещения передачи |
+/-10 |
% |
| Измеренная выходная мощность передачи |
+/-3 |
дБ |
| Измеренная полученная средняя оптическая мощность Rx |
+/-3 |
дБ |
Оптический интерфейс приемника
| Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
| Скорость передачи данных на полосу |
БР |
|
53.125 |
|
ГБд |
|
| Формат модуляции |
|
ПАМ4 |
|
|||
| Центральная длина волны |
λ |
1304,5 |
1311,0 |
1317,5 |
нм |
|
| Порог урона |
КНИ |
5 |
|
|
дБм |
|
| Средняя потребляемая мощность, каждая полоса |
|
-5,9 |
|
4.0 |
дБм |
|
| Средняя потребляемая мощность, каждая полоса |
|
-5,9 |
|
4.0 |
дБм |
|
| Коэффициент отражения приемника |
рр |
|
|
-26 |
дБ |
|
| Чувствительность приемника, каждая полоса1 |
СЕН |
Макс(-3.9, СЕКВ-5.3) |
дБм |
|||
| Напряженная чувствительность приемника, каждая полоса |
СРС |
|
|
-1,9 |
дБм |
|
| Приём ЛОС |
ЛОС Утверждение |
|
-15 |
|
-7,9 |
дБм |
| Отменить утверждение LOS |
|
|
|
-7,5 |
дБм |
|
| ЛОС Гистерезис |
|
0,5 |
|
|
дБ |
|
Примечание:
1. Чувствительность приемника носит информативный характер и определяется для передатчика со значением SECQ. Измерено с помощью сигнала проверки соответствия на TP3 для BER = 2,4E-4 Pre-FEC.
Входные характеристики модуля
| Параметр |
Мин |
Типичный |
Макс |
Единица |
| Напряжение питания |
3.135 |
|
3.465 |
В |
| Входной дифференциальный импеданс |
90 |
100 |
110 |
Ом |
| Дифференциальный вход данных |
|
|
880 |
мВпп |
| Дифференциальный размах вывода данных |
|
|
900 |
мВпп |
| Частота битовых ошибок |
|
|
2.4Е-4 |
|
| Входной логический уровень: высокий |
2 |
|
Вкк |
В |
| Низкий логический уровень входа |
0 |
|
0,8 |
В |
| Выходной логический уровень: высокий |
Вкк-0,5 |
|
Вкк |
В |
| Низкий логический уровень выхода |
0 |
|
0,4 |
В |
Точность цифрового диагностического монитора
Следующие характеристики определены в рекомендуемых условиях эксплуатации.
| Параметр |
Точность |
Единица |
| Внутренне измеренная температура трансивера |
+/-3 |
℃ |
| Внутренне измеренное напряжение питания трансивера |
+/-3 |
% |
| Измеренный ток смещения передачи |
+/-10 |
% |
| Измеренная выходная мощность передачи |
+/-3 |
дБ |
| Измеренная полученная средняя оптическая мощность Rx |
+/-3 |
дБ |
Размеры упаковки
Информация для заказа
Похожие теги :
Хотите знать об этом продукте?
Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

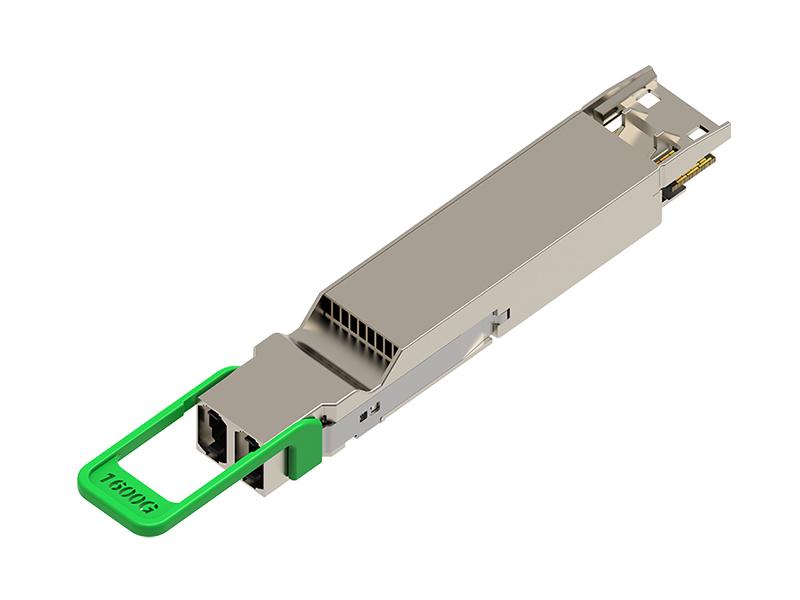

1,6T OSFP224 DR8

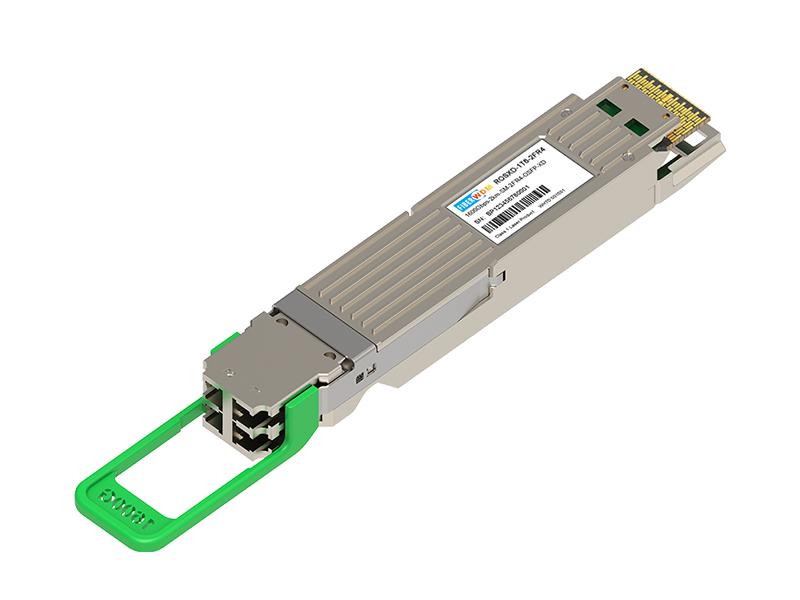

1,6T OSFP-XD DR8+

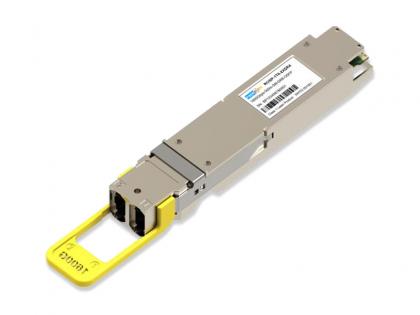

1,6T OSFP-XD DR8
