Модуль одномодового приемопередатчика серии RQ-100GDO25-XXXX предназначен для многоканальной передачи 100GbE на расстояние до 25 км по стандартному одномодовому оптическому волокну (SMF) G.652. Приемопередатчик работает со скоростью передачи данных 100 Гбит/с на номинальной длине волны DWDM от 1295,56 нм до 1312,58 нм, как указано в CW-WDM MSA. Этот модуль может преобразовывать 4 канала электрических входных данных 25 Гбит/с (NRZ) в 1 канал оптического сигнала 100 Гбит/с (PAM4), а также может преобразовывать 1 канал оптического сигнала 100 Гбит/с (PAM4) в 4 канала электрических выходных данных 25 Гбит/с (NRZ). Электрический интерфейс модуля соответствует OIF CEI-28G-VSR и QSFP28 MSA. Он предназначен для развертывания в сетевом оборудовании DWDM RQ-100GDO25-XXXX серии QSFP28 100G O-Band DWDM 25KM SM LC в городских сетях доступа и опорных сетях.

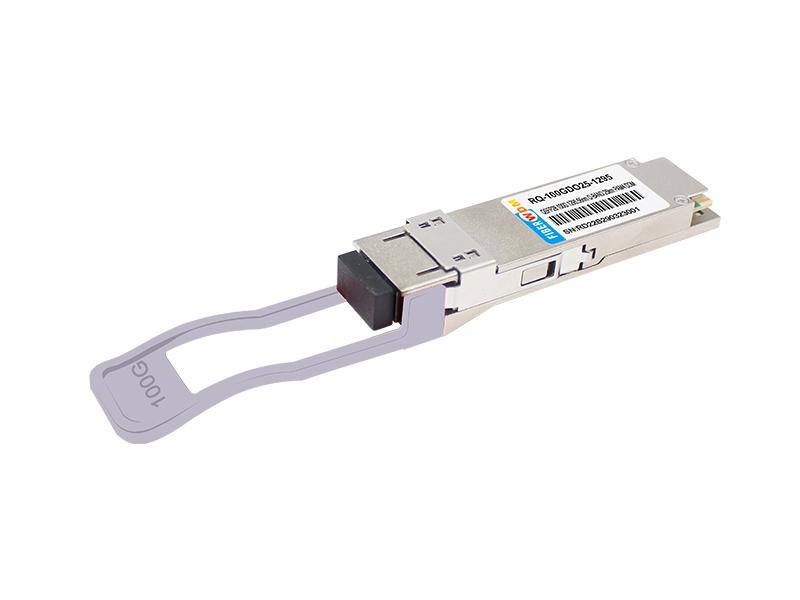

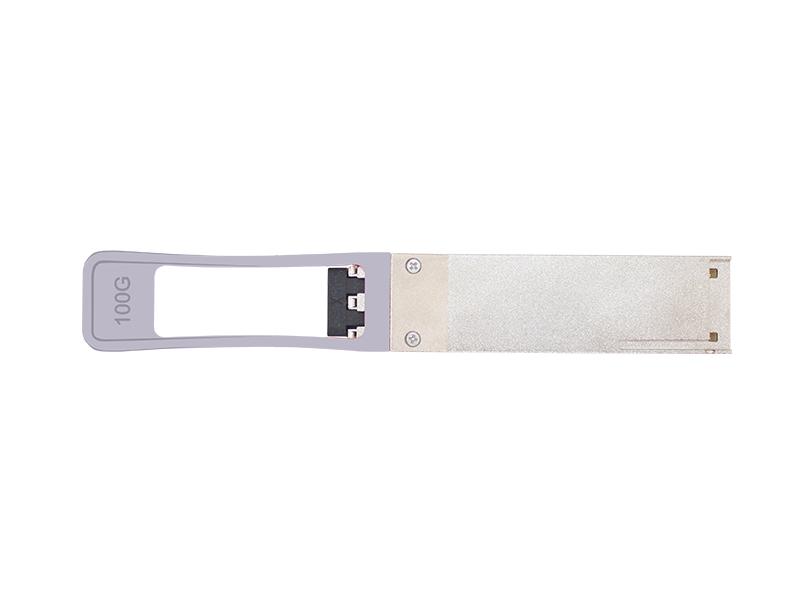

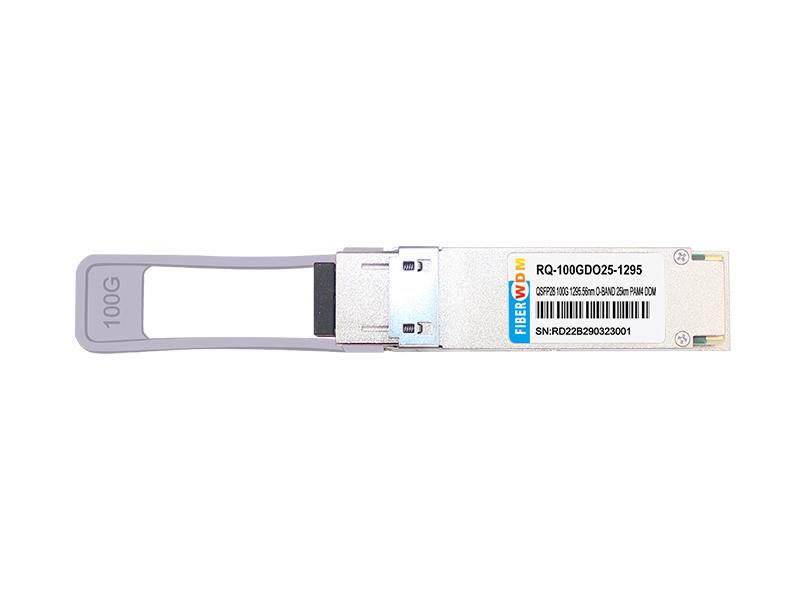

RQ-100GDO25-XXXX серии 100G QSFP28 O-Band DWDM 25KM SM LC трансивер
Функции
Приложения
Информация о заказе
Номер детали | Скорость передачи данных | Волокно | Расстояние*3 | Интерфейс | Темп. |
RQ-100GDO25-XXXX*2 | 100Гбит/с | СМФ | 25км | ЛК | 0~+70°С |
*1: Актуальную информацию о сертификации можно получить в компании FIBERWDM.
*2: XXXX относится к диапазону длин волн DWDM O-Band, как указано в CW-WDM MSA. Подробную информацию о центральной длине волны см. в следующей таблице.
*3: По G.652 SMF.
XXX-канал относится к следующей таблице
Переулок | Часть №. | Частота (ТГц) | Центральная длина волны (нм) |
Л-4 | РQ-100ГДО25-1295 | 231.4 | 1295.56 |
Л-3 | РQ-100ГДО25-1296 | 231.2 | 1296.68 |
Л-2 | РQ-100ГДО25-1297 | 231.0 | 1297.80 |
Л-1 | РQ-100ГДО25-1298 | 230,8 | 1298.93 |
Л0 | РК-100ГДО25-1300 | 230,6 | 1300.05 |
Л1 | РQ-100ГДО25-1301 | 230,4 | 1301.18 |
Л2 | РК-100ГДО25-1302 | 230.2 | 1302.31 |
Л3 | РQ-100ГДО25-1303 | 230.0 | 1303.45 |
Л4 | РQ-100ГДО25-1304 | 229,8 | 1304.58 |
Л5 | РQ-100ГДО25-1305 | 229,6 | 1305.72 |
Л6 | РQ-100ГДО25-1306 | 229,4 | 1306.85 |
Л7 | РК-100ГДО25-1308 | 229.2 | 1308.00 |
Л8 | РQ-100ГДО25-1309 | 229.0 | 1309.14 |
Л9 | РQ-100ГДО25-1310 | 228,8 | 1310.28 |
Л10 | РQ-100ГДО25-1311 | 228,6 | 1311.43 |
Л11 | РQ-100ГДО25-1312 | 228.4 | 1312.58 |
Передатчик

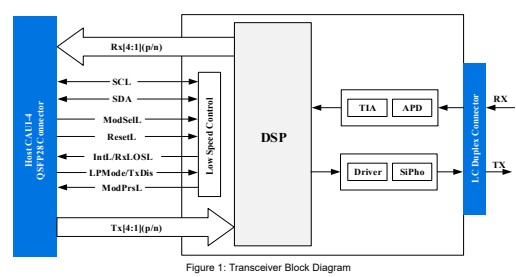

Как показано на рисунке 1, передающий тракт трансивера содержит электрический вход CAUI-4 4x25 Гбит/с, интегрированный электрический мультиплексор, драйвер SiPho, диагностический монитор, управление и смещение для модулятора MZ и одномодовый лазерный источник. Интегрированный электрический мультиплексор преобразует 4 канала электрических входных данных 25 Гбит/с (NRZ) в 1 канал оптического сигнала 100 Гбит/с (PAM4).
Приемник
Как показано на рисунке 1, тракт приемника трансивера содержит APD, трансимпедансный усилитель (TIA), интегрированный демультиплексор и 4x25Gbps CAUI-4 совместимый электрический выходной блок. Интегрированный демультиплексор преобразует 1 канал 100Gbps (PAM4) оптического сигнала в 4 канала 25Gbps (NRZ) электрических выходных данных.
Интерфейс высокоскоростного электрического сигнала

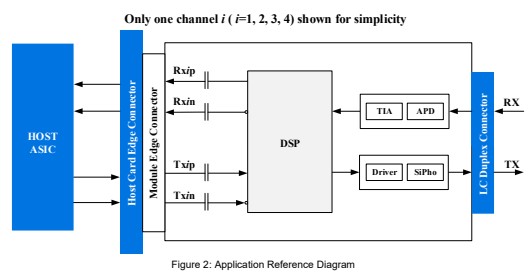

Интерфейс между модулем QSFP28 и хост-ASIC показан на рисунке 2. Высокоскоростные сигнальные линии внутренне связаны по переменному току, а электрические входы внутренне терминированы на 100 Ом дифференциального сопротивления. Все электрические каналы передатчика и приемника соответствуют спецификации CAUI-4 по IEEE 802.3cd.
Интерфейс управляющего сигнала
Модуль имеет следующие низкоскоростные сигналы для управления и состояния: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Кроме того, имеется стандартный для отрасли двухпроводной последовательный интерфейс, масштабированный для 3,3 В LVTTL. Определение интерфейса управляющего сигнала и регистров памяти последовательного интерфейса более подробно описано в разделе Интерфейс управления и карта памяти.
Обработка и очистка
Воздействие скачков тока и перенапряжения может привести к немедленному повреждению модуля приемопередатчика. Соблюдайте меры предосторожности для нормальной работы оборудования, чувствительного к электростатическому разряду, а также следует уделить внимание ограничению воздействия условиями, определенными в абсолютных максимальных номинальных значениях.
Оптические разъемы будут открыты до тех пор, пока заглушка порта не вставлена, поэтому всегда обращайте внимание на защиту. Каждый модуль оснащен защитной заглушкой порта для защиты оптических портов. Защитная заглушка всегда должна быть на месте, когда оптическое волокно не вставлено. Перед вставкой оптического волокна рекомендуется очистить конец оптического разъема, чтобы избежать загрязнения оптического порта модуля из-за грязного разъема. Если загрязнение произошло, используйте стандартные методы очистки порта LC.
Абсолютные максимальные рейтинги
Превышение абсолютно максимальных значений таблицы может привести к необратимому повреждению устройства. Это всего лишь подчеркнутая оценка, и она не подразумевает функциональную работу устройства, которая превышает характеристики данной технической спецификации в этих или других условиях. Длительная работа при абсолютных максимальных значениях повлияет на надежность устройства.
Параметр | Символ | Мин. | Макс. | Единица |
Температура хранения | Тс | -40 | +85 | ℃ |
Напряжение питания | Вкц | -0,5 | 3.6 | В |
Порог повреждения | Рхдмг | -2.4 | дБм |
Рекомендуемые условия эксплуатации*4
При эксплуатации за пределами рекомендуемых условий эксплуатации оптические и электрические характеристики не определяются, надежность не гарантируется, а длительная эксплуатация может привести к повреждению модуля.
Параметр | Символ | Мин. | Типичный | Макс. | Единица |
Температура рабочего корпуса *5 | Тс | 0 | 70 | ℃ | |
Напряжение питания | Вкц | 3.135 | 3.3 | 3.465 | В |
Относительная влажность воздуха при эксплуатации | РХ | 5 | 85 | % | |
Рассеиваемая мощность | ПД | 5.5 | Вт | ||
Скорость электрического сигнала | 25.78125 | Гбит/с | |||
Скорость оптического сигнала | 56.25 | Гбод | |||
Шум источника питания*6 | 66 | мВпп | |||
Нагрузка выходного сигнала дифференциальных данных приемника | 100 | Ом | |||
Длина волокна (9 мкм SMF) | 25 | км |
*4: Характеристики источника питания, мгновенный, постоянный и установившийся ток соответствуют классификации мощности QSFP28 MSA.
*5: Положение датчика температуры корпуса показано на рисунке 9.
*6: Шум источника питания определяется как амплитуда шума от пика до пика в диапазоне частот на стороне источника питания хоста рекомендуемого фильтра источника питания с модулем и рекомендуемым фильтром на месте. Уровни напряжения, включая шум от пика до пика, ограничены рекомендуемым рабочим диапазоном соответствующего источника питания. См. Рисунок 7 для рекомендуемого фильтра источника питания.
Общие электрические характеристики
Если не указано иное, следующие характеристики определены при рекомендуемых условиях эксплуатации.
Параметр | Мин. | Типичный | Макс. | Единица |
Потребляемая мощность трансивера | 5.5 | Вт | ||
Ток питания трансивера, всего | 1587 | мА | ||
Конденсаторы связи переменного тока (внутренние) | 0.1 | мкФ |

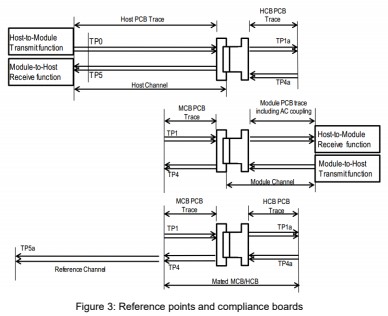

Точки отсчета
Точка отсчета | Точка отсчета |
ТП0 | Выход передатчика хоста ASIC на контакте корпуса ASIC. |
ТП1 |
Вход в плату соответствия модуля через сопряженную плату соответствия модуля и разъем модуля. Используется для проверки входа модуля. |
ТР1а |
Выход передатчика Host ASIC через плату хоста и краевой разъем платы хоста на выходе платы соответствия хоста. Также используется для калибровки входных сигналов соответствия модуля. |
ТП4 |
Выход модуля через разъемы платы соответствия на выходе платы соответствия модуля. Также используется для калибровки входных сигналов соответствия хоста. |
ТР4а | Вход в плату соответствия хоста. Используется для проверки входных данных хоста. |
ТП5 | Вход в хост-ASIC. |
ТР5а | Выход дальнего модуля через опорный канал. |
Примечание: отдельные стандарты могут указывать уникальные контрольные точки.
Характеристики высокоскоростного электрического входа
Если не указано иное, следующие характеристики определены при рекомендуемых условиях эксплуатации.
Параметр | Тестовая точка | Мин. | Типичный | Макс. | Единица | Условия |
Передатчик | ||||||
Допустимое отклонение входного напряжения от пика к пику | ТР1а | 900 | мВп-п | |||
Дифференциальное входное сопротивление | ТП1 | 90 | 100 | 110 | Ом | |
Время нарастания/спада выходного сигнала | ТР1а | 10 | пс | 20%~80% | ||
Ширина глаза | ТР1а | 0,46 | 1E-15 | |||
Высота глаз, дифференциал | ТР1а | 95 | мВ | 1E-15 | ||
Постоянное синфазное напряжение (Всм)*7 | ТП1 | -350 | 2850 | мВ |
Характеристики высокоскоростного электрического выхода
Если не указано иное, следующие характеристики определены при рекомендуемых условиях эксплуатации.
Параметр | Тестовая точка | Мин. | Типичный | Макс. | Единица | Условия |
Дифференциальное пиковое выходное напряжение | ТП4 | 900 | мВп-п | |||
Дифференциальное выходное сопротивление | ТП4 | 90 | 100 | 110 | Ом | |
Время нарастания/спада выходного сигнала | ТП4 | 12 | пс | 20%~80% | ||
Ширина глаза | ТП4 | 0,57 | Пользовательский интерфейс | 1E-15 | ||
Разница в высоте глаз | ТП4 | 228 | мВ | 1E-15 | ||
Постоянное синфазное напряжение (Всм)*7 | ТП4 | -350 | 2850 | мВ |
*7: Vcm генерируется хостом. Спецификация включает эффекты смещения напряжения заземления.
Схема электрической площадки приемопередатчика QSFP28

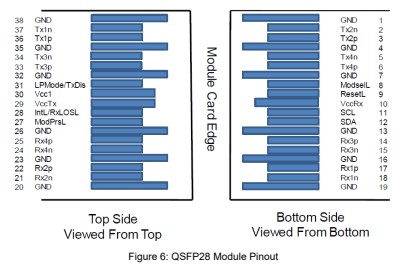

Описание пакета
Модуль разработан в соответствии с схемой пакета, определенной в спецификации QSFP28 MSA. Подробности см. в схеме пакета.

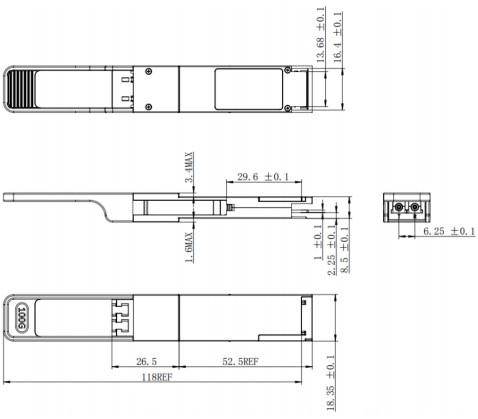

Рисунок 8: Схема механического пакета (все размеры в мм)
*Данный 2D-чертеж представлен только в справочных целях. Перед заказом, пожалуйста, свяжитесь с FIBERWDM.

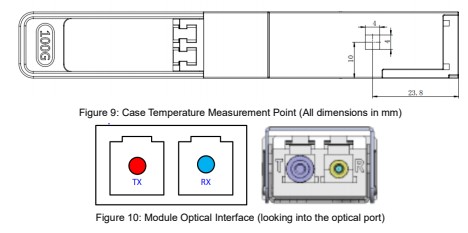

На рисунке ниже показано местоположение самой горячей точки для измерения температуры корпуса модуля. Кроме того, температура цифровых диагностических мониторов (DDM) также калибруется по этой точке.
Электрические характеристики интерфейса управления
Параметр | Символ | Мин. | Макс. | Единица |
SCL и SDA | ОБЪЕМ | 0 | 0.4 | В |
ВОХ | ВКЦ-0,5 | ВСС+0,3 | В | |
SCL и SDA | ВИЛ | -0.3 | ВСС*0,3 | В |
ВИХ | ВСС*0,7 | ВКК+0,5 | В | |
Емкость на контактах ввода-вывода SCL и SDA | Ки | - | 14 | пф |
Общая емкостная нагрузка шины для SCL и SDA | Сб | - | 100 | пф |
- | 200 | пф | ||
LPMode/TxDis, ResetL и ModSelL | ВИЛ | -0.3 | 0,8 | В |
ВИХ | 2 | Vcc+0.3 | В | |
Иин | -365 | 125 | мкА | |
ModPrsL и IntL/RxLOSL | ОБЪЕМ | 0 | 0.4 | В |
ВОХ | Вкц-0,5 | Vcc+0.3 | В |
