12-канальный 1×2 оптический коммутатор

Функции

  • Низкие вносимые потери, быстрое переключение.
  • Управление RS232 и управление Ethernet RJ45.
  • Последовательный порт использует интерфейс RS-232 типа «мама».
  • Оптическое переключение пути можно контролировать с помощью кнопок, последовательных портов и сетевых портов. И его можно управлять, блокируя ключи с помощью инструкций.
Категории
  • Информация о продукте

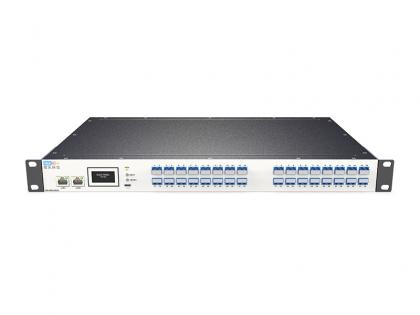

12-канальный 1×2 оптический коммутатор FW-OSS-2X1-12-MM-1U





1x2 волоконно-оптический коммутатор



Оптический коммутатор, монтируемый в стойку, состоит из 12 оптических коммутаторов 1X2, что позволяет управлять переключением 12 оптоволоконных каналов 1X2. Устройство оснащено интерфейсом связи Ethernet RJ45 и USB-последовательный порт RS-232, что позволяет управлять с помощью команд или клавиш. Он играет важную роль в различных приложениях оптической связи, включая многоканальный оптический мониторинг в оптических системах передачи, автоматическое переключение нескольких источников света/детекторов в локальной сети и динамические системы мониторинга для оптических датчиков. Кроме того, он используется при тестировании оптических волокон, устройств, сетей, кабелей полевой инженерии, а также при установке и настройке оптических устройств.





Технические характеристики

Параметры

Индикаторы

Номер канала

FW-OSS-2X1-12-MM-1U

Диапазон длин волн

850 нм ±50 нм

Тестовая длина волны

850 нм

Вносимые потери

≤ 1,2 дБ

Повторяемость

≤ ±0,02 дБ

Возвратные потери

≥ 30 дБ

Перекрестные помехи

≥ 35 дБ

Потери, зависящие от длины волны

≤ 0,25 дБ

Потери, связанные с поляризацией

≤ 0,05 дБ

Время переключения

≤12 мс (соседние каналы)

Тип волокна

ММ (50/125 мкм)

Соединитель

ЛК\ПК

Мониторинг порта

RJ45, RS-232

Рабочий блок питания

Переменный ток: 100~240 В

Рабочая температура

-10 ~ +60℃

Рабочая температура

-40 ℃ ~ +85 ℃

Размер

19-дюймовая стандартная стойка 1U (483 X 230 X 45)







Схема оптического пути





Инструкции



1.Панели показывают



Передняя панель



(1) Порт RJ45 Ethernet, последовательный порт RS-232: интерфейс связи для передачи данных мониторинга устройства.

(2) ЖК-дисплей: отображение адреса устройства, текущего канала и соответствующей информации.

(3) ▲ - Клавиша перемещения вверх; ▼ - Клавиша перемещения вниз; Enter - Клавиша ОК; Esc - Отмена клавиши.

(4) Описание оптического интерфейса: оптический интерфейс.



Задняя панель



(1)Интерфейс источника питания переменного тока



Настройка по умолчанию



  • При запуске по умолчанию подключены 12 каналов.
  • Разрешение ключа устройства: Разрешить
  • Последовательный порт: 9600 бод, 8 бит данных, 1 стоповый бит, без проверки четности.
  • IP-адрес: 192.168.1.100; Порт связи: 5000
  • Тип протокола сетевого порта: TCP Server, UDP (фиксированный порт: 18888)

Примечание: у пользователей есть особые требования.



2. Описание соединений коммуникационных портов

(1) Интерфейс RS-232

Интерфейсное устройство RS-232 представляет собой гнездо DB9, контакт 2 — TXD, контакт 3 — RXD, а контакт 5 — GND.
