Отражатель с волоконной брэгговской решеткой (ВБР)
Jan 14, 2025
Отражатель с волоконной брэгговской решеткой (ВБР)
(Все права Fiberwdm защищены)
Ключевые слова: Волоконно-оптический отражатель ВБР, оконечный фильтр с волоконной решеткой, отражатель ВБР, ¼1625/1650 OTDR
Отражатель на волоконной брэгговской решетке (ВБР), также известный как фильтр с волоконной решеткой Брэгга, обычно устанавливается на входе блока оптической сети (ONU) в оптических сетях. В нем используются волоконные брэгговские решетки для отражения сигналов оптоволоконных линий на определенных длинах волн (1625 нм +/- 5 нм, +/- 10 нм или 1650 нм +/- 5 нм, +/- 10 нм). При подключении оптической измерительной системы к передней части оптоволоконного разветвителя обнаружение присутствия этих центральных длин волн указывает на то, что соединение оптического волокна на стороне пользователя является нормальным. Если центральная длина волны отсутствует или значение отражения низкое, это указывает на повреждение или поломку оптического волокна на стороне пользователя, что требует технического обслуживания. Это позволяет оперативно и быстро определять целостность линии. Другие длины волн связи, не являющиеся собственными длинами волн отражения волоконной брэгговской решетки, будут проходить нормально с низкими потерями, таким образом, не оказывая влияния на нормальную связь.
Применение продукта¼

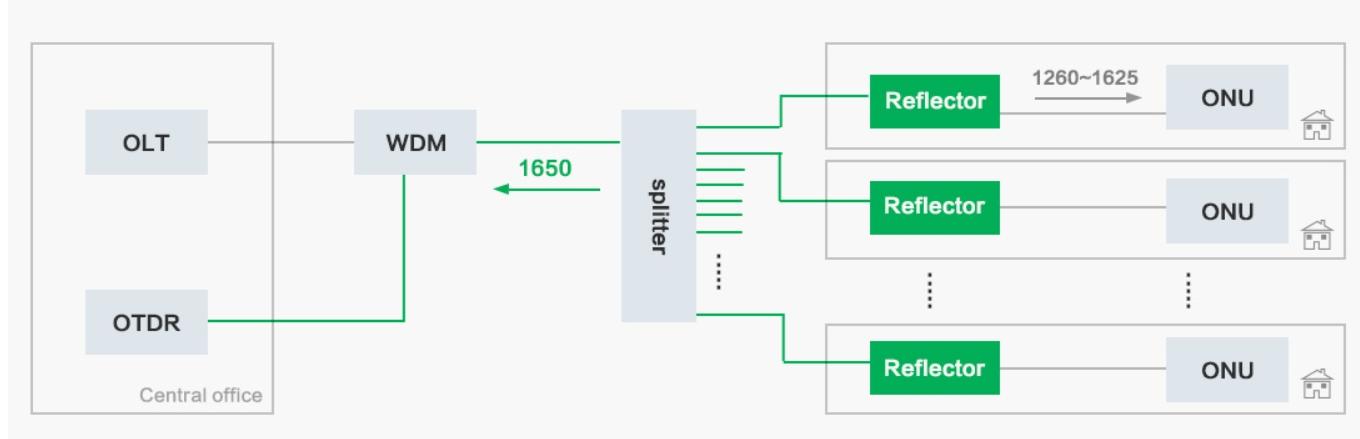

Отражатель FBG (волоконная брэгговская решетка) установлен на переднем конце ONU (блок оптической сети) в оптической сети PON (пассивная оптическая сеть) и работает вместе с OTDR (оптический рефлектометр во временной области) для обнаружения и диагностики. оптических линий связи.
тип продуктаï¼

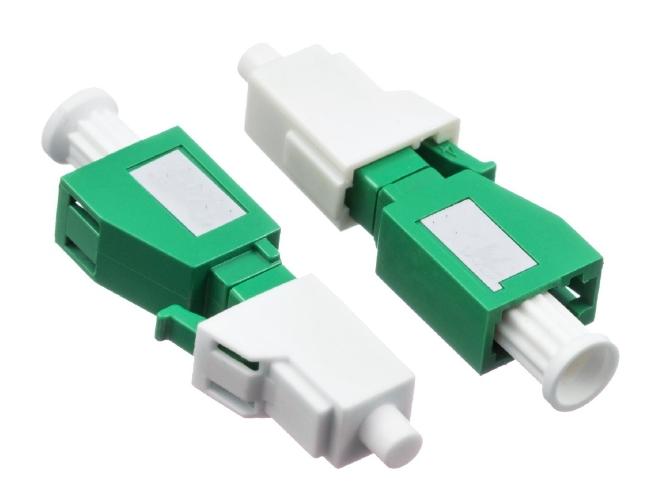

LC/APC Инь-Ян

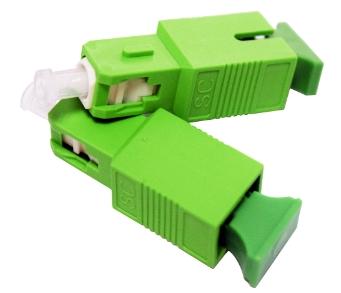

SC/APC Инь-Ян
Волоконный отражатель ВБР, предоставляемый FiberWDM , обладает такими преимуществами, как низкие вносимые потери, высокая отражательная способность и простота установки. Это идеальное оптическое устройство для мониторинга сетевых каналов, которое широко используется в таких областях, как сети PON, рефлектометрическое тестирование, тестирование центральных офисов, FTTX и т. д.
