Ключевые слова: управление и обнаружение оптоволоконных сетей, раннее предупреждение о неисправностях, визуализация

В условиях быстрого развития оптоволоконных сетей невидимое расточительство ресурсов незаметно увеличивает ваши эксплуатационные расходы. По мере роста масштабов сетей большое количество неиспользуемых или недоиспользуемых оптоволоконных ресурсов не только приводит к потерям, но и увеличивает расходы на обслуживание. Система управления неиспользуемыми оптоволоконными ресурсами (IFRMS), независимо разработанная… Guangzhou Ruidong Electronic Technology Co., Ltd. , обеспечивает эффективное управление и контроль волоконно-оптических ресурсов с помощью интеллектуальных технологий, оптимизируя производительность сети и снижая эксплуатационные расходы.

Предыстория и проблемы

Благодаря стремительному развитию технологий 5G, облачных вычислений и Интернета вещей (IoT) спрос на пропускную способность сетей резко возрос. Однако, учитывая масштабную прокладку оптических кабелей, управление и обслуживание сетей стали серьёзными проблемами.

• Традиционное управление оптоволоконными кабелями основано на ручных записях и бумажных этикетках, которые использует персонал, занимающийся прокладкой, что приводит к низкой эффективности и высокому уровню ошибок.
• В крупномасштабных сетевых средах менеджерам часто сложно точно оценить текущий статус использования оптоволоконных кабелей (свободно/используется). Отсутствие данных, необходимых для планирования и оптимизации сети, приводит к бесполезной трате оптоволоконных ресурсов.
• При возникновении сбоев в работе сети обслуживающему персоналу приходится тратить много времени на выявление проблем, что приводит к увеличению простоев в работе. Это противоречие становится всё более заметным по мере развития сетей.

Технические принципы системы

Система управления неиспользуемыми оптоволоконными ресурсами (IFRMS) — это интеллектуальная система управления, специально разработанная для решения вышеперечисленных задач. Она объединяет технологию обнаружения неиспользуемых оптоволоконных ресурсов, интеллектуальные алгоритмы анализа и автоматизированные инструменты управления для быстрого выявления неиспользуемых оптоволоконных ресурсов и повышения эффективности их использования. Благодаря эффективному и лаконичному интерфейсу платформы, система обеспечивает комплексное визуальное управление оптоволоконными ресурсами.

Система предлагается в двух модификациях: IFMS-24-1U (24 ядра) и IFMS-48-1U (48 ядер), обе имеют стандартную конструкцию шасси 1U.

Основные технические характеристики

• Поддерживает до 48 ядер доступа, включая 24 двухъядерных сервиса и 24 двухъядерных канала обнаружения.
• Одновременная работа служб (1310/1550 нм) и обнаружения (1610 нм) без взаимных помех.
• Отсутствие влияния на нормальное деловое общение в случае отключения электроэнергии или неисправности оборудования.

Основная функциональная ценность

• Мониторинг в реальном времени и раннее оповещение

Система непрерывно излучает свет, позволяя в режиме реального времени отслеживать состояние потерь оптоволоконных линий. Система поддерживает двухуровневый механизм оповещения, позволяющий устанавливать пороги предупреждения о потерях и пороги оповещения для оперативного обнаружения потенциальных проблем и быстрого реагирования.

• Визуальная платформа

Система поддерживает гибкое развертывание. Она обеспечивает визуальное централизованное управление через веб-сеть или глобальное визуальное унифицированное управление оборудованием и оптоволоконными ресурсами через интегрированную платформу.

• Интеллектуальное управление ресурсами

Комплексные функции управления разрешениями поддерживают настройку функций и региональное разделение для разных пользователей. Решение точно контролирует состояние использования волоконно-оптического ядра, отображая состояние потерь, информацию о месте установки и идентификаторы для обеспечения унифицированного управления ресурсами.

• Регистрация и анализ данных

Создает исторические кривые потерь в оптическом кабеле, поддерживая отслеживание и запись данных за различные периоды времени, что обеспечивает основу для оптимизации сети и планирования модернизации.

Сценарии применения

• Взаимодействие центров обработки данных

Мониторинг состояния соединительных линий в режиме реального времени и быстрое обнаружение неиспользуемых волоконно-оптических ресурсов значительно повышают скорость реагирования на расширение бизнеса.

• Телекоммуникационные операции

Точные данные о ресурсах помогают операторам связи более рационально планировать и расширять сеть, сокращая необоснованные инвестиции. Функция раннего оповещения помогает операторам связи заблаговременно выявлять потенциальные неисправности и повышать качество обслуживания.

• Корпоративные сети

Благодаря интуитивно понятному интерфейсу системы и функциям удаленного управления непрофессиональный персонал может легко разобраться в использовании оптоволоконных ресурсов и оптимизировать сетевые структуры.

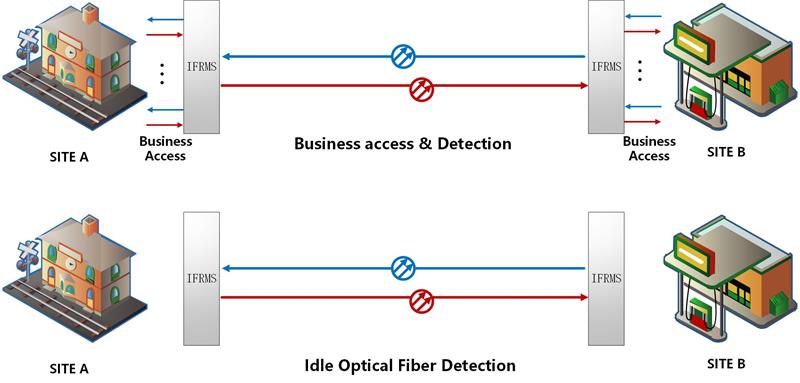

Схема применения системы управления ресурсами неиспользуемого волокна

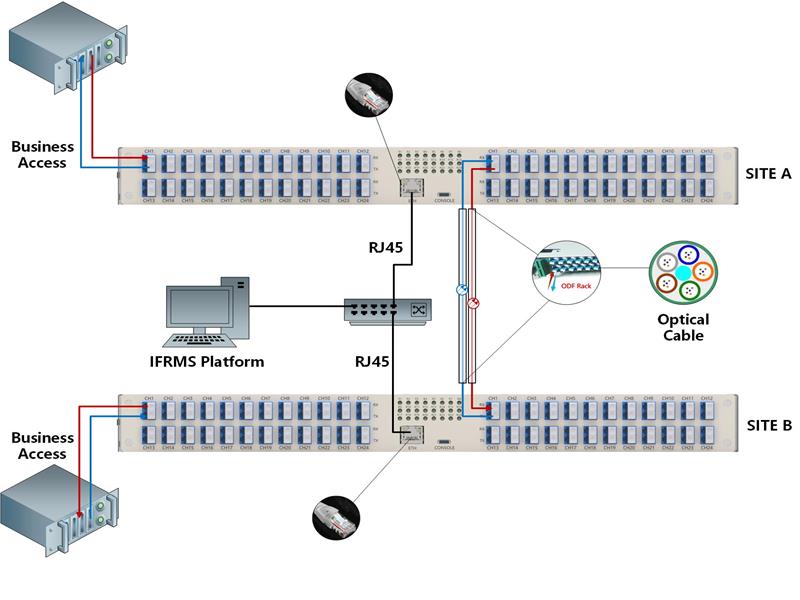

Схема подключения оптоволокна системы управления ресурсами неиспользуемого оптоволокна

Технические преимущества

• Высокая интеграция: поддерживает 48-жильный оптоволоконный доступ (24-жильный двухволоконный сервисный доступ) в пространстве 1U.
• Точное обнаружение: диапазон обнаружения оптической мощности от -40 дБм до +1 дБм, точность ±5% и разрешение 0,01 дБ.
• Стабильность и надежность: долговременная выходная стабильность ±0,1 дБ/8 ч (20 °C) и вносимые потери ≤1,0 дБ.
• Гибкая адаптируемость: поддерживает несколько интерфейсов, таких как LC/PC и MPO/PC.
• Возможность настройки: одномодовые (SM) и многомодовые (MM) варианты доступны по запросу.
• Энергосбережение: максимальная потребляемая мощность 5 Вт.

Краткое содержание

Система IFRMS делает неиспользуемые оптоволоконные ресурсы прозрачными и видимыми, обеспечивает своевременное обнаружение потенциальных неисправностей и максимально эффективное использование сетевых ресурсов. В будущем система IFRMS продолжит развиваться в направлении интеллектуального анализа, реализуя профилактическое обслуживание, углубляя интеграцию с системами управления верхнего уровня, предоставляя более богатые API-интерфейсы и обеспечивая более широкое унифицированное планирование ресурсов. В эпоху цифровой экономики это не только инструмент эксплуатации и обслуживания, но и ключевой актив для предприятий, способствующий созданию конкурентных преимуществ.
