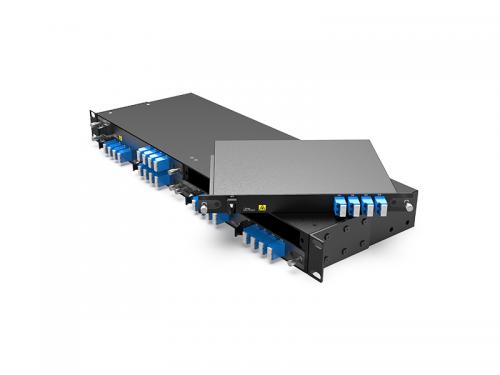

Оптическое оборудование для отвода кабелей MPO TO LC

Основные преимущества

  • Изменение скорости без потерь: разделяет MPO на четыре независимых интерфейса LC; полностью прозрачно, не требует настройки.
  • Ориентировано на будущее: поддерживает:

40G SR4, 40G PSM4 Breakout 4*10G

100G SR4, 100PSM4 Breakout 4x25G

400G SR4 breakout 4×100G

Категории
  • Информация о продукте

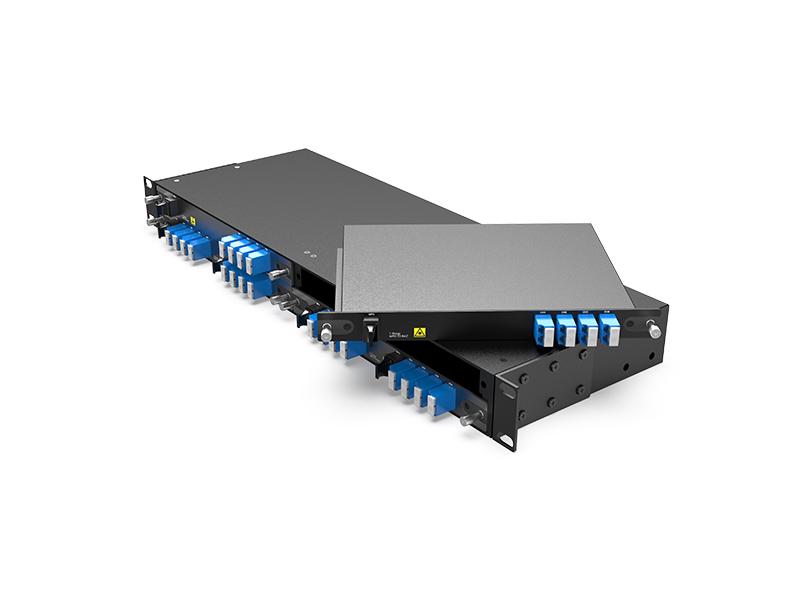

Оптическое оборудование для отвода кабелей MPO TO LC

MPO TO LC optical breakout equipment

В условиях развертывания сетевой инфраструктуры для удовлетворения меняющихся потребностей 5G, облачных технологий и Интернета вещей эффективное решение для оптической разводки, позволяющее максимально эффективно использовать ресурсы и упростить управление оптоволокном, становится критически важным. Nokia предлагает комплексное решение, обеспечивающее максимальное использование ресурсов оборудования, экономическую эффективность и повышенную производительность для повышения конкурентоспособности в мире «по требованию».

Благодаря поддержке оптических модулей QSFP+, QSFP28 и QSFP28-DD на линейных картах Fiberwdm MPO to LC Optical Breakout решение разделяет высокоскоростные порты на необходимое количество низкоскоростных интерфейсов. Это максимизирует плотность портов и использование полосы пропускания на главном маршрутизаторе, а также минимизирует количество требуемых вариантов линейных карт.

Основные преимущества

  • Изменение скорости без потерь: разделяет MPO на четыре независимых интерфейса LC; полностью прозрачно, не требует настройки.
  • Ориентировано на будущее: поддерживает:

40G SR4, 40G PSM4 Breakout 4*10G

100G SR4, 100PSM4 Breakout 4x25G

400G SR4 breakout 4×100G

Обзор

MPO TO LC optical breakout equipment

Спецификация

параметры

СМ ММ

МПО/УПК

LC/UPC

МПО/УПК

LC/UPC

Вставить потерю

≤1,0 дБ

≤0,5 дБ

≤0,9 дБ

≤0,5 дБ

Возвратные потери

≥25 дБ

≥35 дБ

≥25 дБ

≥35 дБ

Тип волокна

СМФ-28э

ОМ4

Количество подключений

500 раз

Предел прочности

66N

Рабочая температура

-20 ~+70℃

Температура хранения

-40 ~+80℃

Размер корпуса

1U, 19 дюймов (483X44X230 мм) для 4 слотов

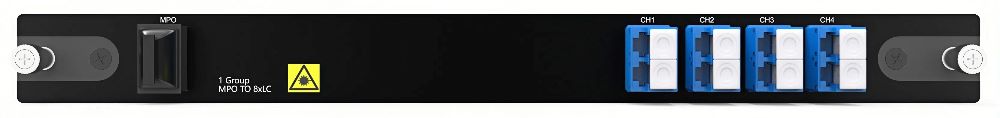

Панель коммутационного модуля

1 Group MPO TO 8xLC

1 Группа МПО ТО 8xLC

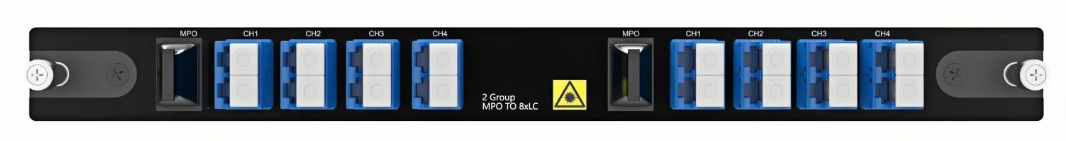

  2 Groups MPO TO 8xLC

2 группы МПО ТО 8xLC

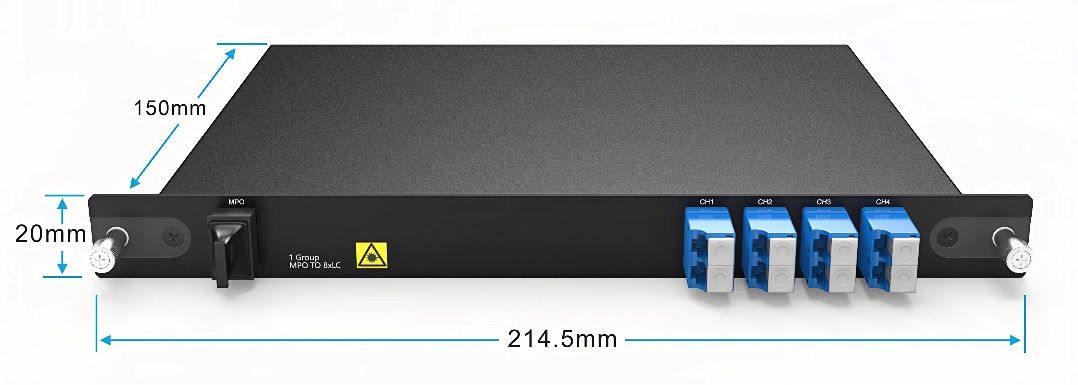

Информация о пакете

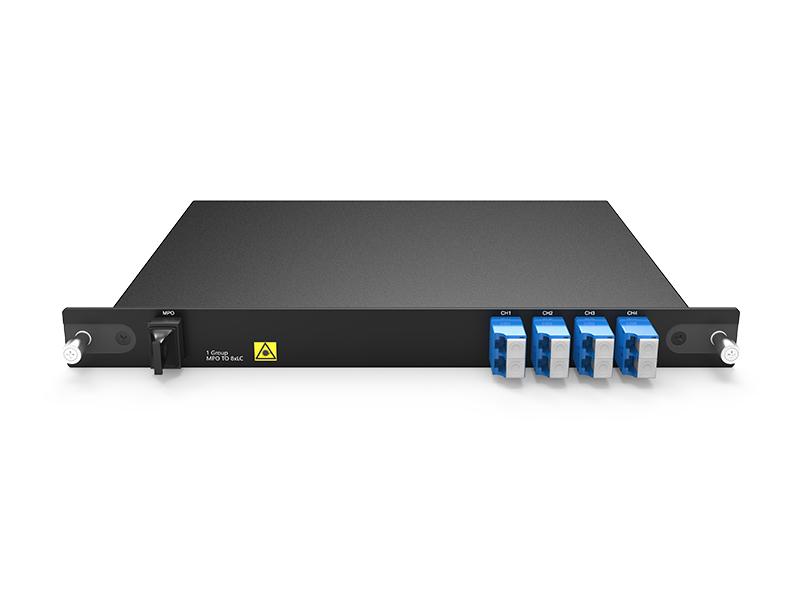

1 Group MPO TO 8xLC

1 Группа МПО ТО 8xLC

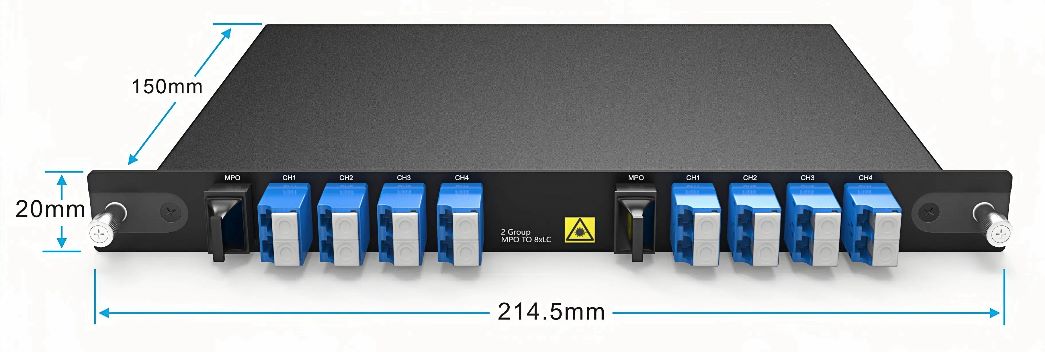

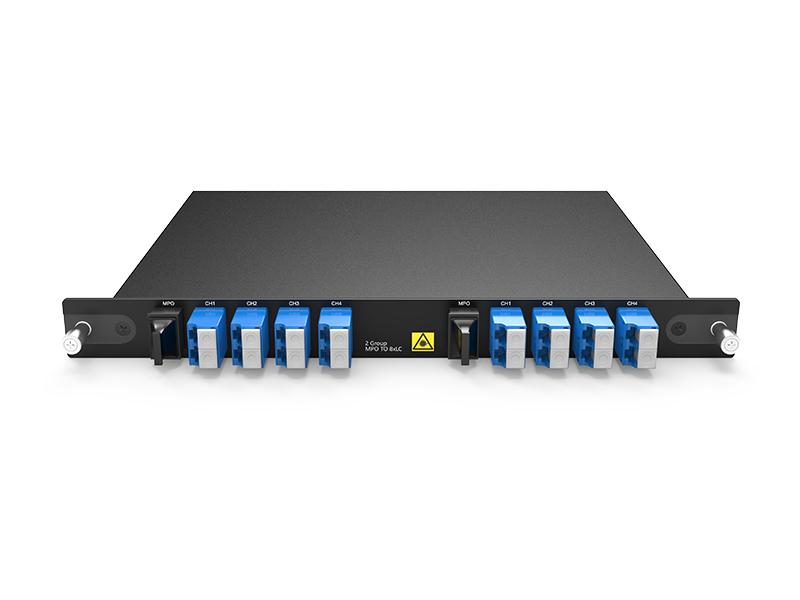

2 Group MPO TO 8xLC

2 Группа МПО ТО 8xLC

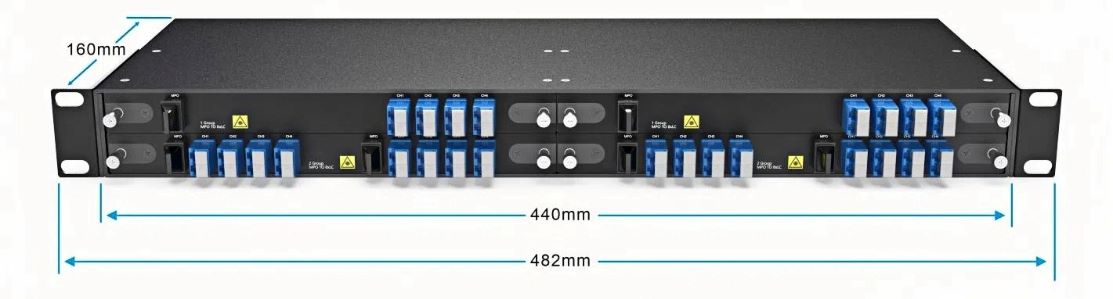

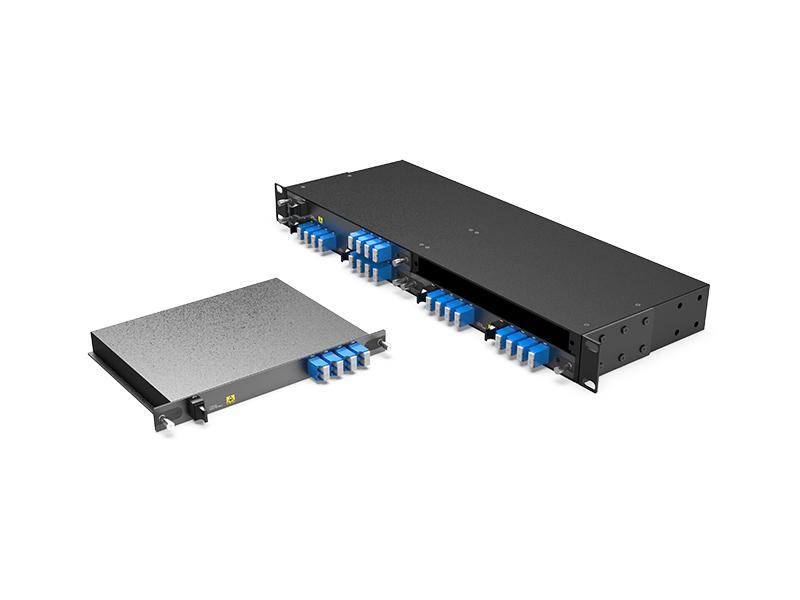

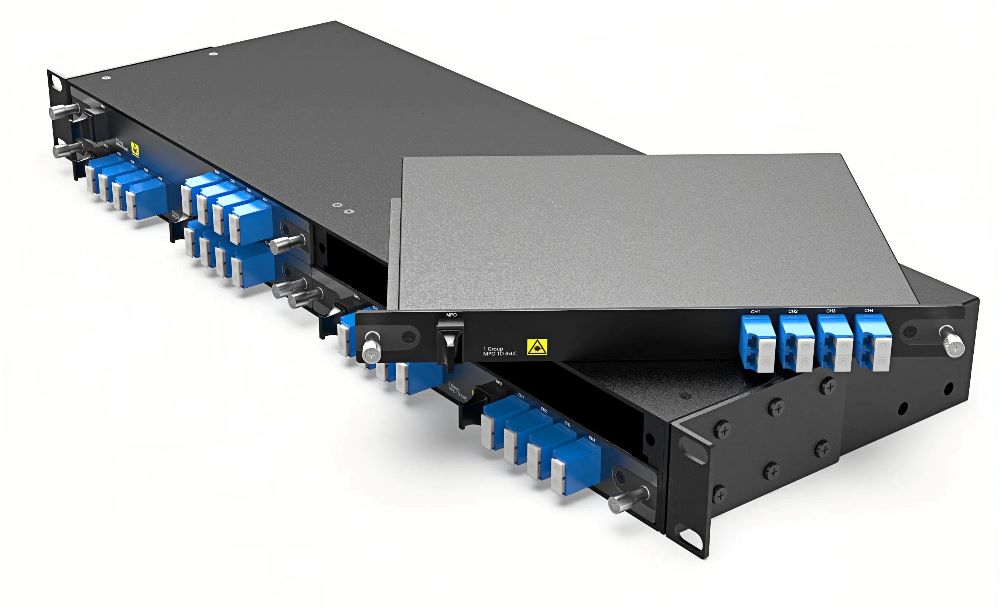

4-Slot 1U Rack for MPO TO LC optical breakout Module

Стойка 1U с 4 слотами для оптического коммутационного модуля MPO TO LC

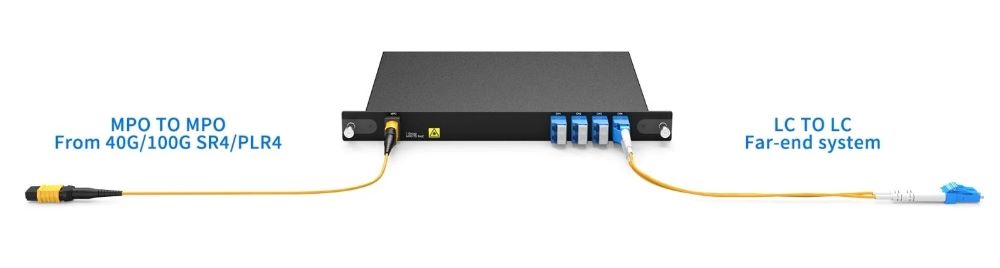

Приложение

MPO TO LC 1U Rack

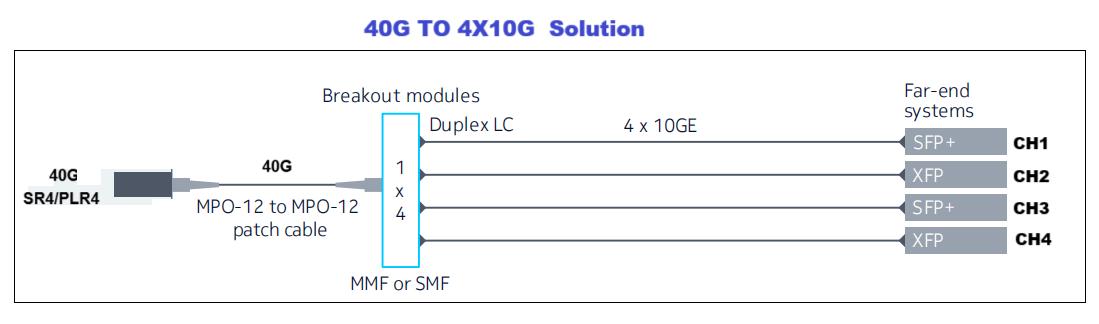

Таблица 1. Подробное описание компонентов решения оптической коммутации 40G TO 4 x 10GE

Компонент

Описание

40G QSFP+ SR4

QSFP+ 40G SR4 MMF 850 нм 100 м MPO

40G QSFP+ PLR4

QSFP+ 40G PLR4 SMF 1310 нм 10 км MPO

Стойка

Шасси 1RU для размещения 4 модулей коммутации

Модуль Breakout

1 x MPO-12 - 6 (используется 4) дуплексный LC-разъем, MMF

Модуль Breakout

1 x MPO-12 - 6 (используется 4) дуплексный LC-разъем, SMF

MPO TO LC 1U Rack

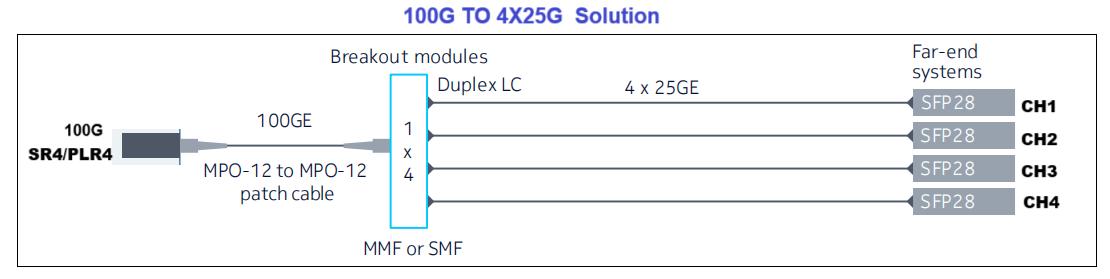

Таблица 2. Подробное описание компонентов решения оптической коммутации 100G TO 4 x 25GE

Компонент

Описание

100G QSFP+ SR4

QSFP28 100G SR4 MMF 850 нм 100 м MPO

100G QSFP+ PLR4

QSFP28 100G PLR4 SMF 1310 нм 10 км MPO

Стойка

Шасси 1RU для размещения 4 модулей коммутации

Модуль Breakout

1 x MPO-12 - 6 (используется 4) дуплексный LC-разъем, MMF

Модуль Breakout

1 x MPO-12 - 6 (используется 4) дуплексный LC-разъем, SMF
