Функции

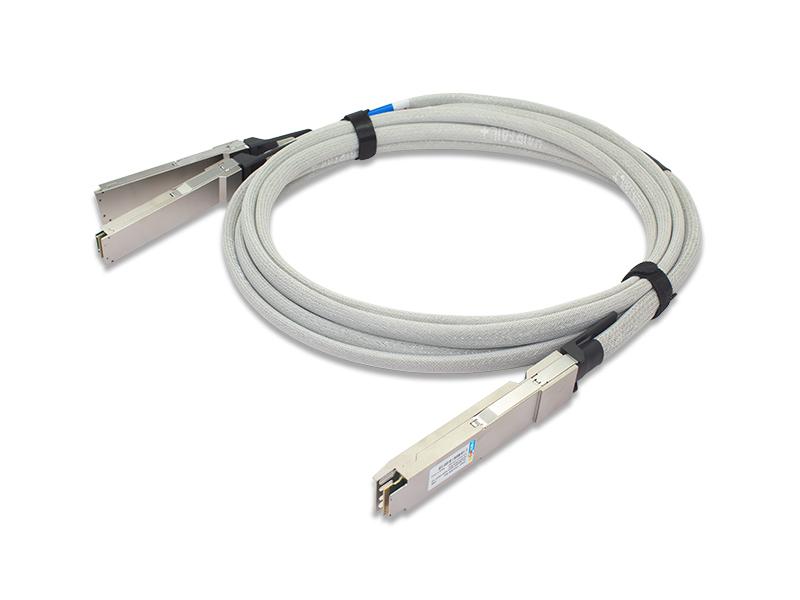

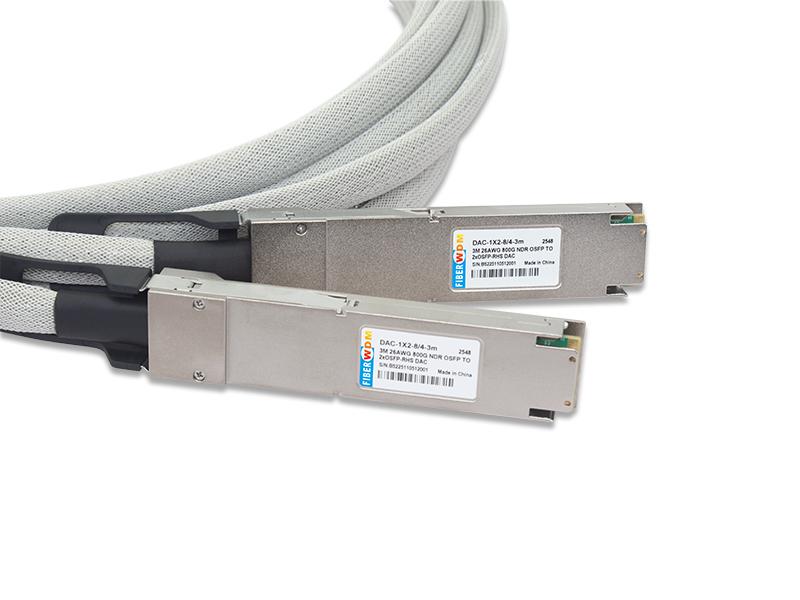

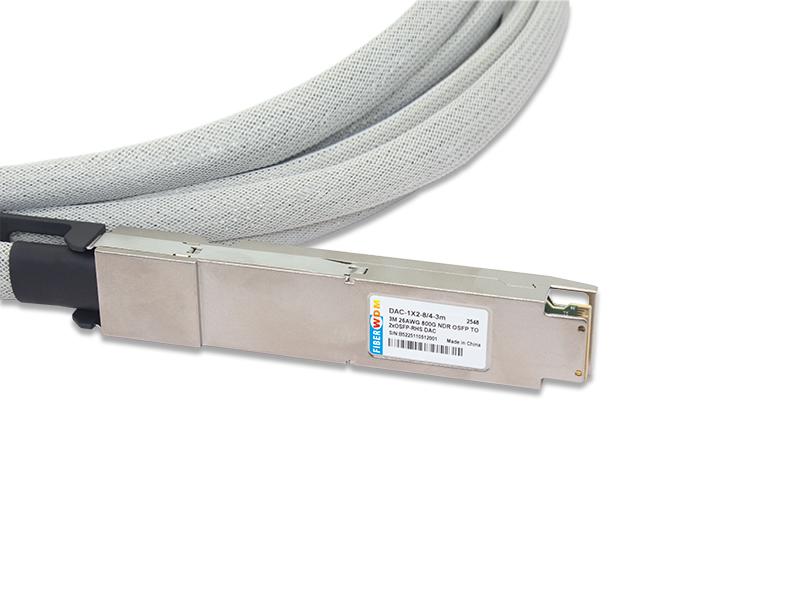

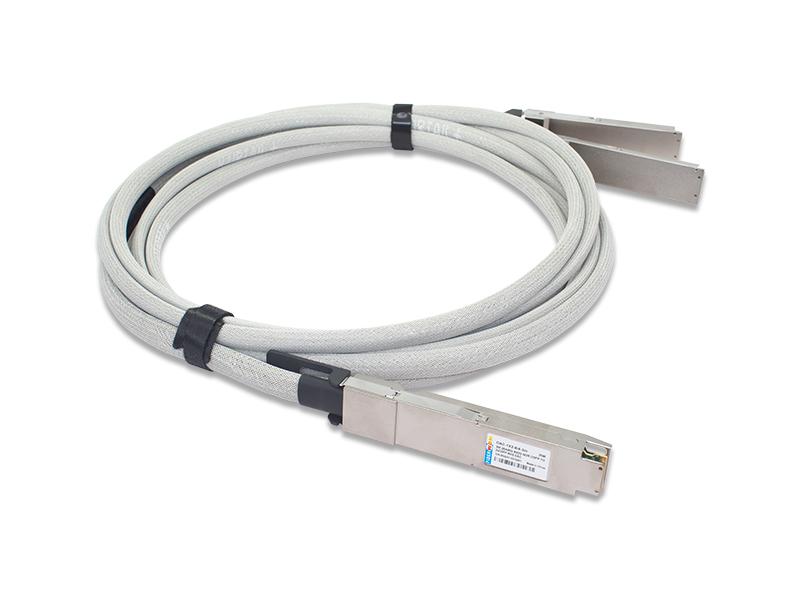

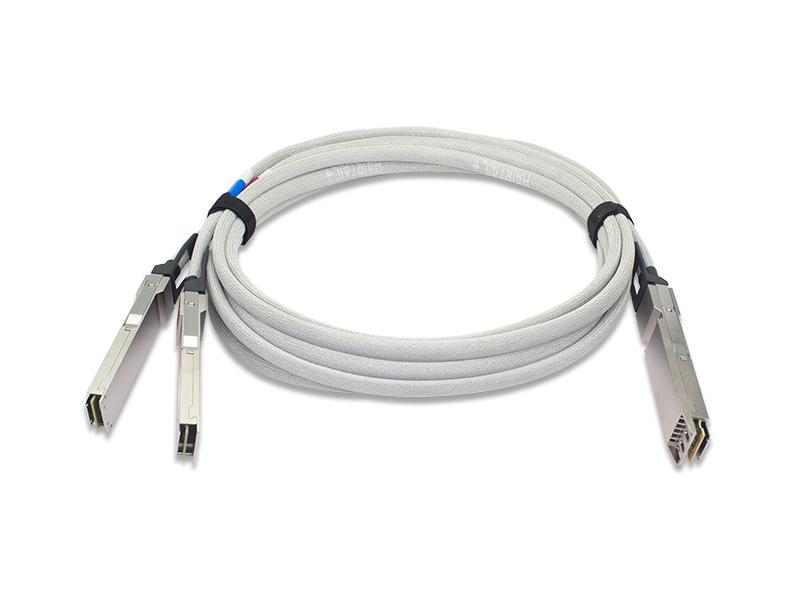

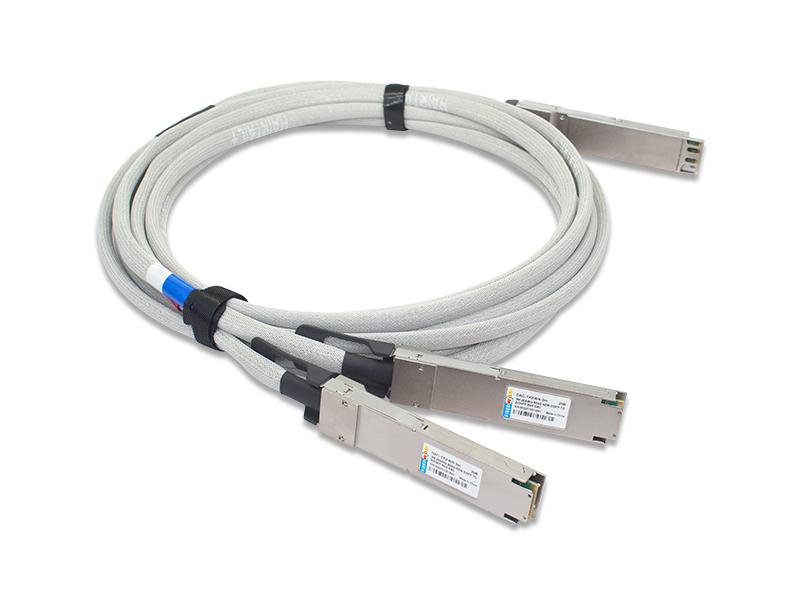

Кабель прямого подключения Hairtail+ 800G IB NDR OSFP к 2xOSFP
Заменить Nvidia MCP7Y00-Nxxx
Абсолютные максимальные рейтинги
| Параметр | Символ | Мин. | Типичный | Макс | Единица |
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | В |
| Температура хранения | Ц | -40 | 85 | ℃ | |
| Температура рабочего корпуса | Тс | 0 | 70 | ℃ | |
| Влажность | резус-фактор | 5 | 85 | % | |
| Скорость передачи данных | 800 | Гбит/с |
Физические характеристики
| Параметр | Символ | Мин. | Типичный | Макс | Единица |
| Длина | Л | 0,5 | 3.0 | М | |
| AWG | 28 | 25 | AWG | ||
| Материал куртки | Сетка HAIRTAIL+ Technology, серебристо-серая | ||||
Электрические характеристики
| Параметр | Символ | Мин. | Типичный | Макс | Единица | |
| Сопротивление | Ркон | 3 | ом | |||
| Сопротивление изоляции | Полоскания | 10 | Мом | |||
| Необработанное сопротивление кабеля | Зка | 95 | 100 | 110 | ом | |
| Сопряжённый разъём Импеданс | Zmated | 85 | 100 | 115 | ом | |
|
Максимальные вносимые потери на частоте 26,56 ГГц |
СДД21 | 11 | 18 | 1,5 млн | дБ | |
| 19.75 | 2.0М | |||||
| 25.3 | 1,5 млн | |||||
|
Дифференциал к синфазный возврат потеря |
SCD11/2 2 |
Для 0,05 ≤f ≤40 ГГц, где f — частота в ГГц |
дБ | |||
|
Дифференциал к потери преобразования синфазного сигнала |
SCD21-S DD21 |
Для 0,05 ≤f ≤40 ГГц, где f — частота в ГГц |
дБ | |||
|
Возврат синфазного сигнала в синфазный сигнал потеря |
SCC11/2 2 |
RLcc（f）≥1.8 Для 0,05 ≤f ≤40 ГГц, где f — частота в ГГц |
дБ | |||
| Минимальный COM | КОМ | 3 | дБ | |||

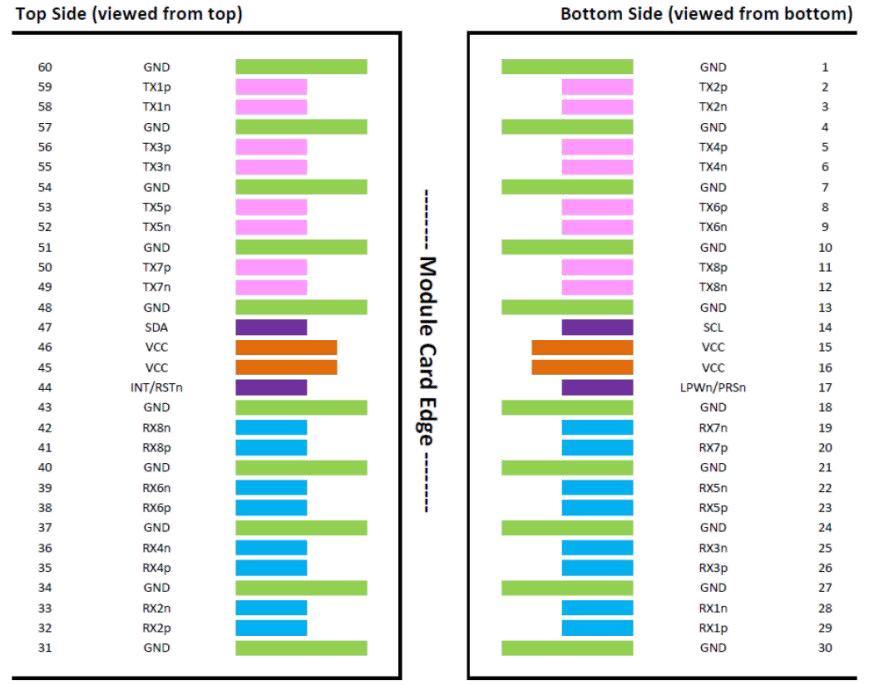

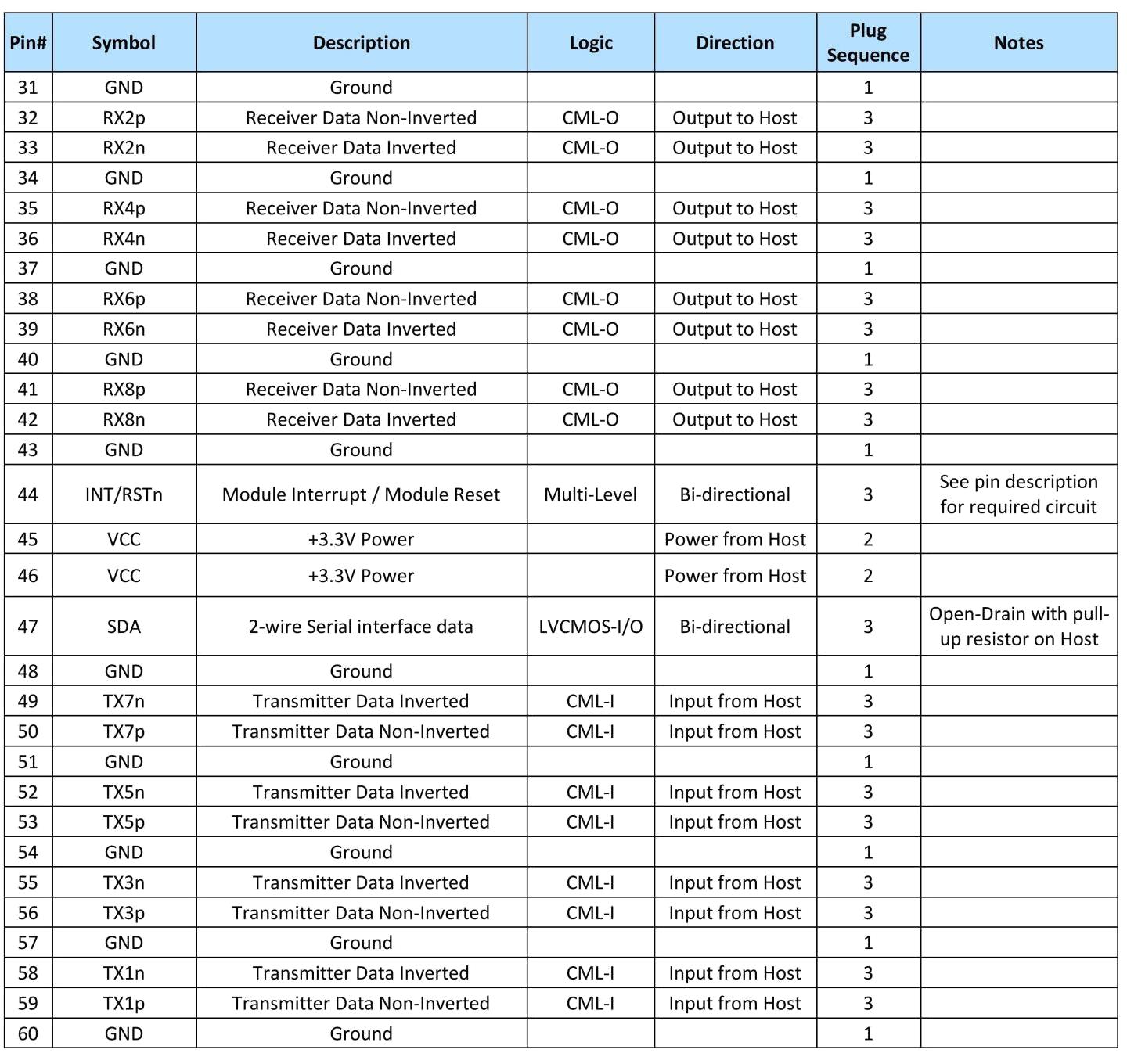

Описание пина
Подробная информация об электрической схеме расположения выводов OSFP
Карта памяти модуля
Совместимо с CMIS rev 5.0 или более поздними версиями CMIS и спецификациями заказчика.

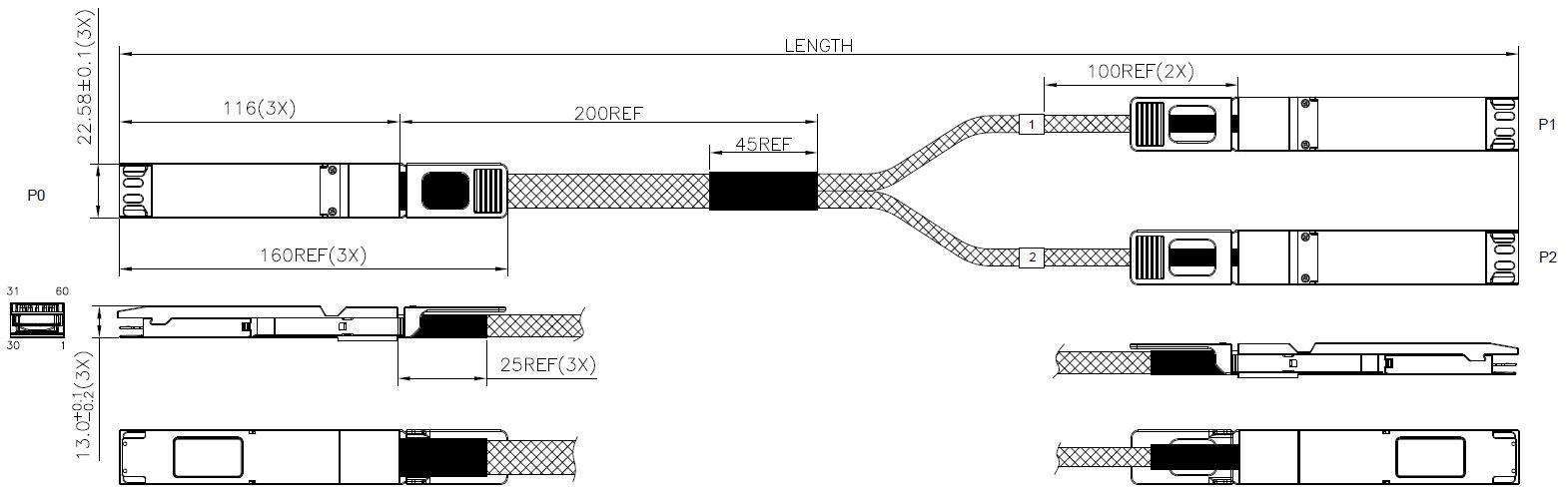

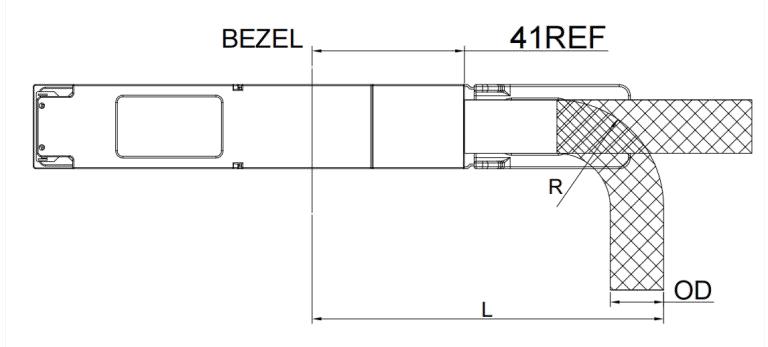

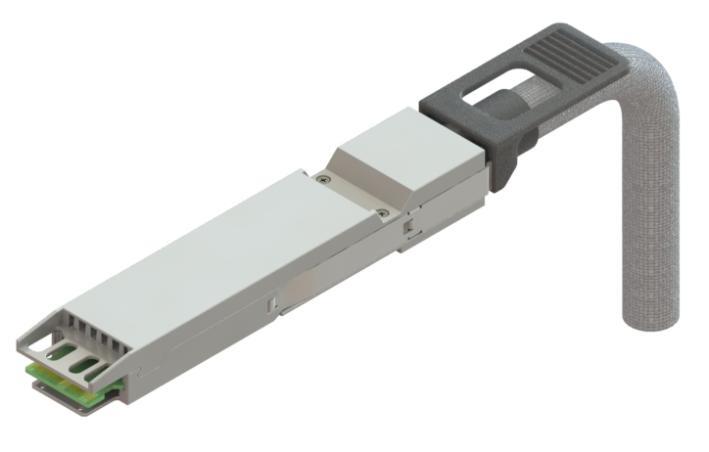

Механические размеры
| P0 КОНЕЦ | P1 и P2 КОНЕЦ | ||||||
| ИЗМЕРЯТЬ | ОД | РАДИУС ИЗГИБА «R» | МИН. РАДИУС ИЗГИБА «L» | ИЗМЕРЯТЬ | ОД | РАДИУС ИЗГИБА «R» | МИН. РАДИУС ИЗГИБА «L» |
| 28AWG | 10,2 мм | 21MM | 81MM | 28AWG | 7,0 мм | 14 мм | 75 мм |
| 26/25AWG | 12,1 ММ | 25 мм | 85 мм | 26/25AWG | 8,3 мм | 17 мм | 78MM |
Информация о заказе
| Номер модели | Описание |
| ДАК-1Х2-8/4-М5 | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 0,5 м, 28AWG, серебристо-серый. |
| ЦАП-1Х2-8/4-1М | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 1,0 м, 28AWG, серебристо-серый. |
| ДАК-1Х2-8/4-1М5 | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 1,5 м, 26/25AWG, серебристо-серый. |
| ЦАП-1Х2-8/4-2М | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 2,0 м, 26/25AWG, серебристо-серый. |
| ДАК-1Х2-8/4-2М5 | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 2,5 м, 25AWG, серебристо-серый. |
| ЦАП-1Х2-8/4-3М | 800G IB NDR OSFP - 2xOSFP DAC, Hairtail+, 3,0 м, 25AWG, серебристо-серый. |
