В области современных коммуникаций,
волоконно-оптические кабели
Благодаря своим превосходным характеристикам оптоволоконные кабели стали основным средством передачи информации. По сравнению с традиционными медными кабелями, их преимущества в скорости, пропускной способности и надежности не имеют себе равных, кардинально меняя способы общения и образ жизни людей. В этой статье подробно рассматриваются ключевые аспекты оптоволоконных кабелей, включая их определение, принцип работы, типы, методы выбора, монтаж и обслуживание.
I. Определение и принцип работы
Что такое оптоволоконный кабель?

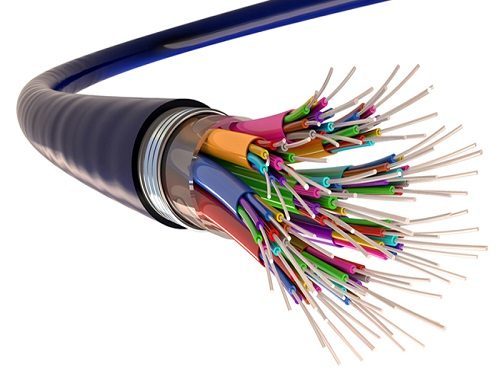

Волоконно-оптический кабель представляет собой среду передачи данных, в которой в качестве сердечника используются тонкие стеклянные или пластиковые оптические волокна, покрытые защитным слоем, способные эффективно передавать оптические сигналы.
Принцип работы
Волоконно-оптические кабели работают по принципу полного внутреннего отражения света: показатель преломления сердечника выше, чем показатель преломления оболочки. При входе оптического сигнала под углом, превышающим критический, он испытывает непрерывное полное отражение на границе раздела и распространяется по сердечнику. На передающем конце электрические сигналы преобразуются в оптические и входные, а на приёмном конце — обратно в электрические, обеспечивая высокоскоростную передачу с малыми потерями и помехоустойчивостью.

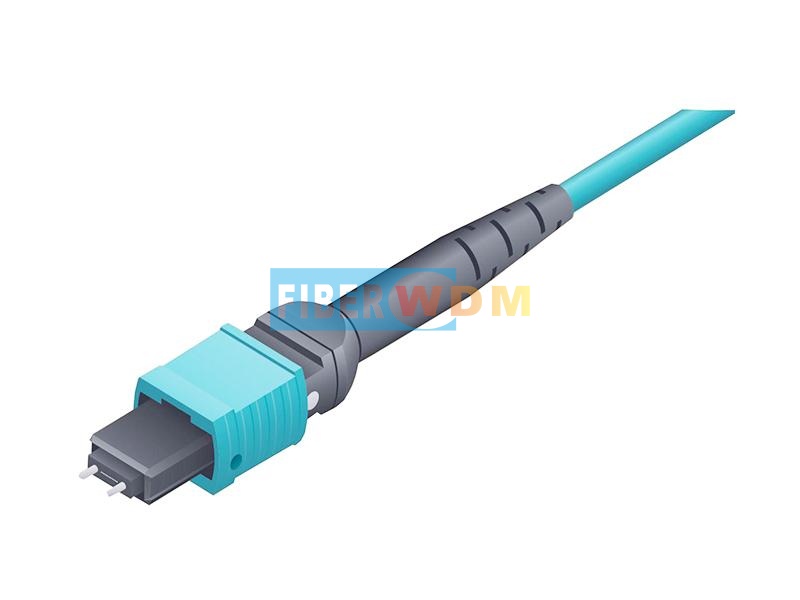

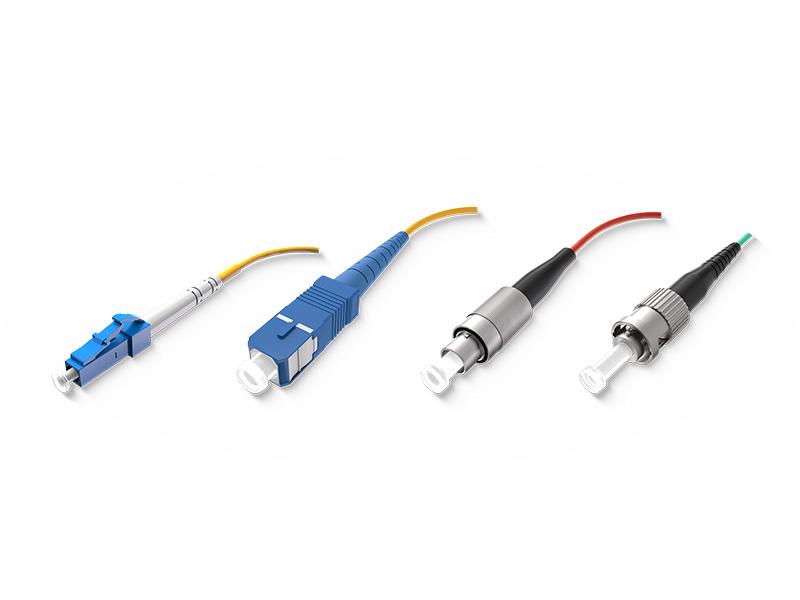

Распространенные типы разъемов включают SC, LC, ST, MTP/MPO и т. д. Каждый из них имеет свои особенности, такие как вносимые потери, сложность установки и долговечность. Выбор следует основывать на конкретных сценариях применения, чтобы гарантировать качество сигнала и производительность сети.
II. Основные типы
Одномодовое волокно
Диаметр сердцевины составляет 8–10 мкм, что позволяет передавать только одну световую моду. Волоконно-оптический кабель обладает чрезвычайно низкими потерями, большой дальностью передачи данных и широкой полосой пропускания, что делает его подходящим для высокоскоростной связи на больших расстояниях. Волоконно-оптический кабель, разделённый на OS1 (для внутренней связи) и OS2 (для наружной связи и междугородной связи), используется в телекоммуникациях на больших расстояниях, для соединения центров обработки данных и т. д.
Многомодовое волокно
Диаметр сердцевины составляет 50–62,5 мкм, что позволяет передавать несколько световых мод одновременно. Из-за модовой дисперсии дальность передачи и полоса пропускания ограничены, что подходит для сценариев на коротких расстояниях. Оптический модуль в основном используется в локальных сетях офисных зданий и кампусов. Модели OM3 и OM4 совместимы с протоколами с высокой пропускной способностью, такими как Ethernet.
III. Методы отбора
Необходимы комплексные решения:
-
Дальность передачи и пропускная способность: для больших расстояний и высокой пропускной способности предпочтительнее одномодовый режим; для коротких расстояний и средней пропускной способности более экономичным является многомодовый режим.
-
Условия окружающей среды: для использования вне помещений выбирайте типы кабелей, устойчивые к погодным условиям и влаге; в условиях сильных электромагнитных полей могут потребоваться бронированные кабели.
-
Стоимость и совместимость: одномодовый кабель имеет высокую первоначальную стоимость, но высокую долгосрочную эффективность; многомодовый кабель имеет низкую стоимость развертывания. При этом необходимо обеспечить соответствие типов разъемов и методов сварки существующему оборудованию.
Пропускная способность определяет производительность передачи данных в единицу времени. При выборе необходимо учитывать требования приложений для обеспечения эффективной работы системы.
IV. Навыки установки и обслуживания
Рекомендации по установке
-
Строго следуйте спецификациям и соблюдайте минимальный радиус изгиба, чтобы избежать чрезмерного изгиба.
-
Рационально спланируйте маршрут и установите защитные устройства, чтобы предотвратить напряжение и ущерб окружающей среде.
-
Во время установки проведите несколько тестов, чтобы выявить проблемы с высоким затуханием и отражением, а также очистите и обработайте разъемы.
-
Записывайте такую информацию, как маршрутизация и положение соединений, для удобства последующего обслуживания.
Навыки обслуживания
-
Регулярно используйте профессиональное оборудование для обнаружения потери сигнала и проверки целостности системы.
-
Очищайте разъемы по установленному графику, используя специальные инструменты и методы очистки, а также проверяйте эффективность после очистки.
-
Подробные записи о работах по техническому обслуживанию, включая результаты испытаний и время очистки, помогают оценить состояние сети и спрогнозировать потребности в техническом обслуживании, снижая эксплуатационные расходы и расходы на жизненный цикл.
Важность оптоволоконных кабелей как краеугольного камня современных коммуникаций очевидна.
