Основные болевые точки

• Расточительное использование волоконно-оптических ресурсов: Традиционные квантовые системы связи требуют отдельных волоконно-оптических кабелей для квантовых каналов, классических каналов и каналов синхронизации, что приводит к таким проблемам, как растрата ресурсов, высокие проектные затраты, длительные циклы развертывания и сложности в обслуживании.
• Риск перекрестных помех между каналами: Сигналы одиночных фотонов, передаваемые по квантовым каналам, обладают чрезвычайно низкой мощностью, в то время как классические каналы и каналы синхронизации представляют собой оптические сигналы высокой интенсивности. При недостаточной изоляции каналов высока вероятность возникновения перекрестных помех, влияющих на обнаружение одиночных фотонов, что приводит к резкому увеличению частоты ошибок битов квантового ключа (BER) и ставит под угрозу безопасность связи. В то же время существуют скрытые риски перекрестных помех между несколькими классическими каналами.
• Высокие требования к точности синхронизации: Системы квантового распределения ключей предъявляют чрезвычайно высокие требования к точности синхронизации приемопередатчиков. Если синхронизационный канал проложен по отдельным волокнам, он подвержен колебаниям задержки передачи; если он мультиплексирован с классическими каналами, он подвержен помехам сигнала и смещению синхронизации, что влияет на безопасность связи.

Технические принципы

1. Встраиваемая активная плата квантовой связи WDM-VOA: подходит для шасси 1U/2U/4U, поддерживает регулировку ослабления VOA для нескольких портов, позволяет точно настраивать классические каналы и каналы синхронизации, а также гибко управлять их мощностью.
2. Оборудование для пассивной квантовой связи WDM, монтируемое в стойку 1U.

Характеристики продукта

• Преимущество типа порта: Все порты оснащены разъемами FC/APC. Интерфейс FC/APC обладает такими характеристиками, как сверхнизкие вносимые потери, сверхнизкое отражение, сверхвысокие коэффициенты отражения, высокая механическая стабильность и отличная адаптивность к окружающей среде. Он идеально подходит для квантовой связи, где предъявляются высокие требования к коэффициентам отражения и необходимо предотвратить помехи от отраженного света для детекторов одиночных фотонов.
• Преимущество по количеству каналов сбыта: Он поддерживает 2 двунаправленные передачи по классическому каналу, 1 однонаправленную передачу по квантовому каналу и 1 однонаправленную передачу по синхронизирующему каналу. Множество различных каналов обеспечивает передачу по одному волокну, эффективно экономя ресурсы и увеличивая пропускную способность.
• Преимущество в подавлении перекрестных помех между каналами: Благодаря многослойной конструкции, предотвращающей перекрестные помехи, и использованию высокоточных тонкопленочных фильтрующих компонентов, изоляция между квантовыми каналами и другими каналами составляет >100 дБ, что эффективно блокирует перекрестные помехи высокоинтенсивных оптических сигналов от квантовых каналов и предотвращает влияние на детектирование одиночных фотонов.
• Преимущество низких потерь при вставке: Вносимые потери в квантовых каналах составляют <1,5 дБ, а вносимые потери в классических каналах — <2,0 дБ, что соответствует требованиям к энергетическому бюджету для передачи квантовых сигналов на большие расстояния.
• Преимущества регулируемого значения VOA: Активная версия платы квантовой связи WDM-VOA поддерживает регулировку ослабления VOA для классических и синхронизационных каналов, точно управляя мощностью каждого сигнала для соответствия требованиям к мощности и точности квантовых каналов связи.

Основные функции

• Точное мультиплексирование/демультиплексирование многоканальных сигналов: Это обеспечивает эффективное объединение и разделение нескольких каналов, гарантируя независимую передачу сигналов в каждом канале. При этом каждый классический канал точно согласовывается с оптическими модулями посредством двухволнового сопряжения для достижения высокоскоростной двунаправленной передачи услуг по одному волокну.
• Мониторинг мощности канала в реальном времени (WDM-VOA): В устройстве используются два датчика для определения в реальном времени входной и выходной оптической мощности оптического аттенюатора. Точность определения оптической мощности составляет 0,1 дБ, а информацию о мощности в реальном времени можно получить, напрямую подключившись к веб-интерфейсу управления через браузер.
• Регулируемая мощность VOA (WDM-VOA): Оба конца поддерживают регулировку ослабления VOA для 5 портов классических каналов и каналов синхронизации посредством сетевого управления с шагом регулировки 0,1 дБ.

1U пассивное квантовое коммуникационное оборудование WDM

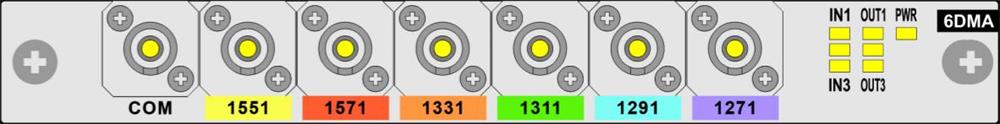

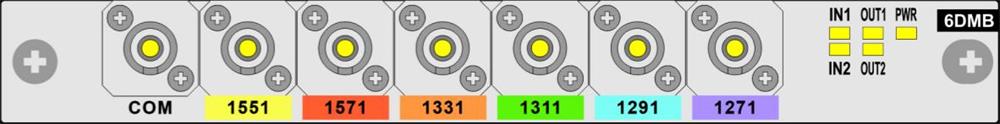

Плата активной квантовой связи WDM-VOA типа подключаемой карты

Сценарии применения

• Метрополитенская квантовая защищенная коммуникационная сеть: При развертывании квантовых коммуникационных сетей в городских условиях этот продукт решает проблемы ограниченности волоконно-оптических ресурсов, высоких затрат на прокладку традиционных кабелей и больших требований к пропускной способности для классических сервисов. Благодаря многоканальной передаче по одному волокну он удовлетворяет требованиям доступа для многопользовательской квантовой защищенной связи между станциями.
• Квантово-безопасное соединение центров обработки данных: В контексте защищенного соединения центров обработки данных этот продукт, благодаря низким потерям и высокой стабильности, решает проблемы ограниченного бюджета канала связи и высоких требований к стабильности канала, обеспечивая квантово-защищенное соединение между центрами обработки данных и балансируя безопасность, пропускную способность и стабильность передачи.
• Квантово-защищенная система связи для финансовой индустрии: Финансовая индустрия предъявляет чрезвычайно высокие требования к безопасности передачи данных и пропускной способности. Данный продукт может быть развернут между головными и филиальными офисами. Он генерирует защищенные ключи через квантовые каналы, а два двунаправленных классических канала передают зашифрованные данные на высокой скорости. Обеспечивая абсолютную безопасность финансовых данных, он отвечает требованиям к большой пропускной способности и двунаправленной передаче для финансовых услуг, а также исключает риски утечки и взлома данных.
• Сценарии квантово-защищенной связи для правительственных и военных отраслей: Передача конфиденциальных документов государственными ведомствами и обмен секретной информацией в военной сфере предъявляют строгие требования к безопасности и стабильности связи. Высокая изоляция и надежность данного изделия обеспечивают стабильную работу квантовой системы связи в сложных условиях и поддерживают безопасную передачу секретной информации.
• Квантово-защищенные коммуникационные сети для энергетических сетей: Как ключевая национальная инфраструктура, безопасность энергосетей напрямую связана с национальной безопасностью. Данный продукт может быть развернут в каналах связи между важными узлами электроснабжения для удовлетворения высоких требований к стабильности и безопасности квантово-защищенной связи в сложных условиях, а также для обеспечения абсолютной безопасности основных бизнес-данных, таких как данные автоматизации распределения.

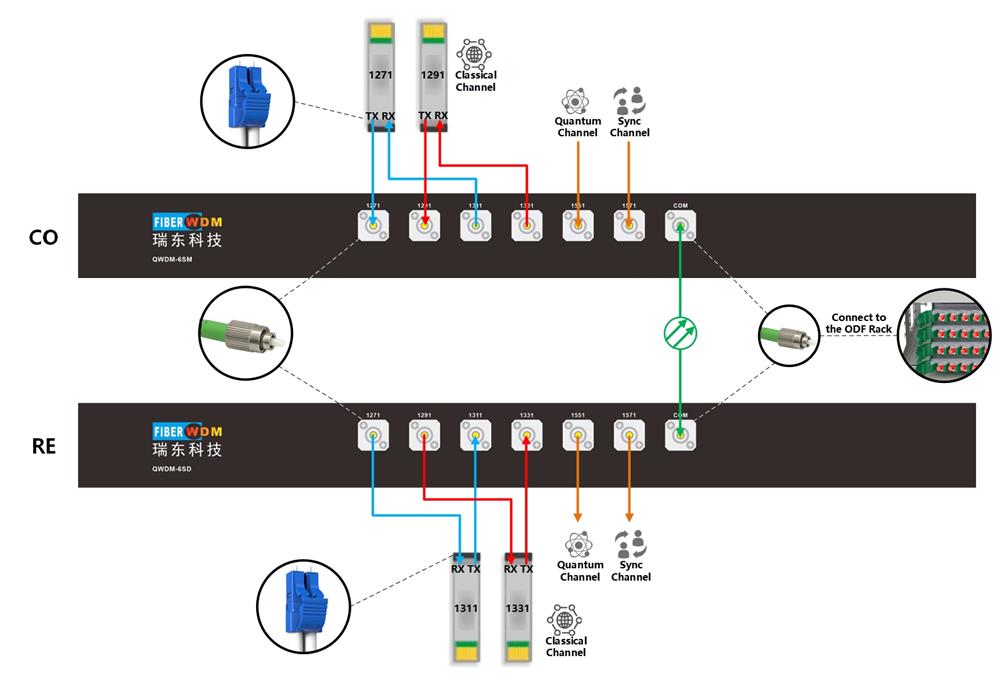

Классические области применения для устройств форм-фактора 1U

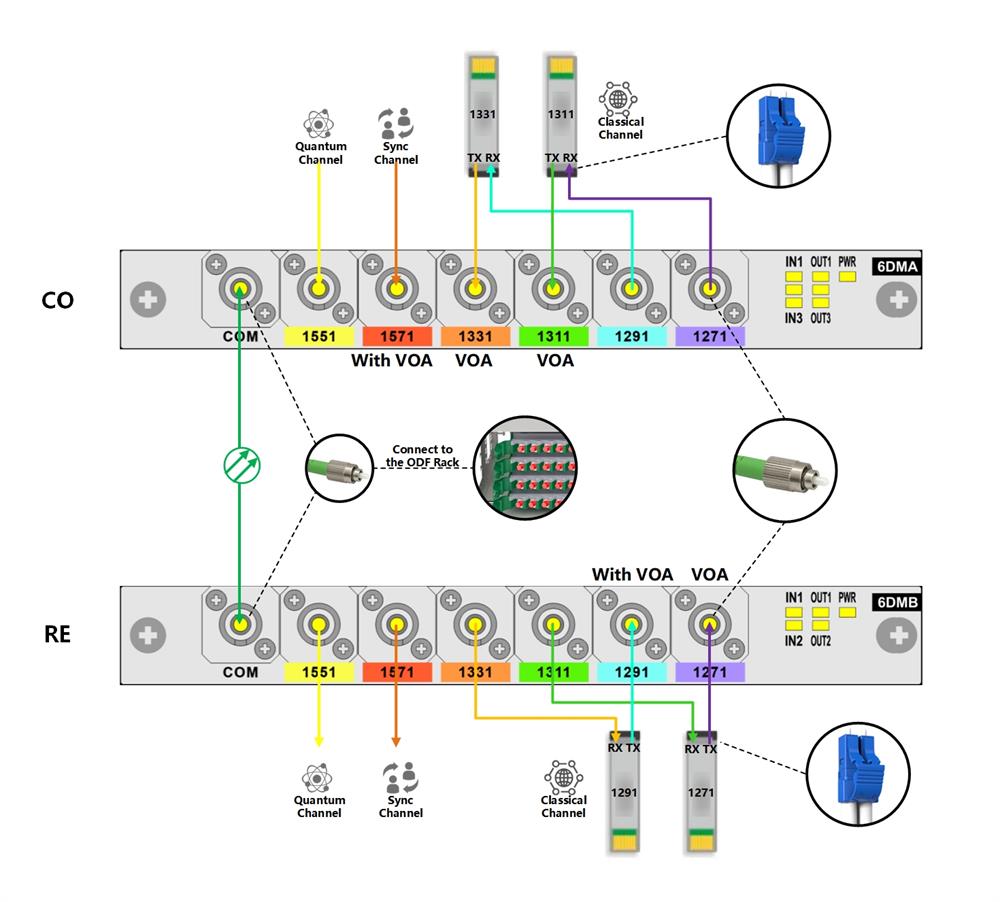

Классическое применение WDM-VOA с вставкой карты
