Решение каскадной сети CWDM/DWDM для нескольких объектов с оптическим оборудованием в центральной аппаратной и монтажом на опоре

June 15 , 2026

Обзор схемы

Эта схема разработана для сценария каскадной цепной передачи от центральной аппаратной до нескольких площадок на опорах. Благодаря технологии спектрального уплотнения CWDM/DWDM она обеспечивает передачу сигналов нескольких площадок и сервисов по одному оптическому волокну или паре волокон за счет совместного развертывания пассивных устройств мультиплексирования/демультиплексирования,оптических трансиверови установленных на опорах OADM. Она решает проблемы нехватки волоконных ресурсов, сложного наружного развертывания и высоких затрат на расширение и подходит для таких сценариев, как видеонаблюдение, межсоединение кампусов и связь в энергетических системах.

Основная архитектура и ключевые продукты

Сетевая архитектура

Используется топология цепного каскадирования (гирляндное подключение):

В стоечной CWDM/DWDM-мультиплексор/демультиплексор (MUX/DEMUX) форм-фактора 1Uустанавливается в центральной аппаратной для объединения и разделения сигналов всех площадок.
Магистральное оптическое волокно проходит через площадки на опорах. Каждая площадка оснащена наружным устройством OADM для установки на опоре, которое выполняет добавление/выделение локальных сервисных сигналов, одновременно прозрачно передавая сигналы других длин волн.
Сервисное оборудование каждой площадки подключается к OADM через оптические трансиверы CWDM/DWDM (1.25G/10G), формируя линию обратной передачи «центральная аппаратная → несколько площадок → центральная аппаратная».

Назначение ключевых продуктов

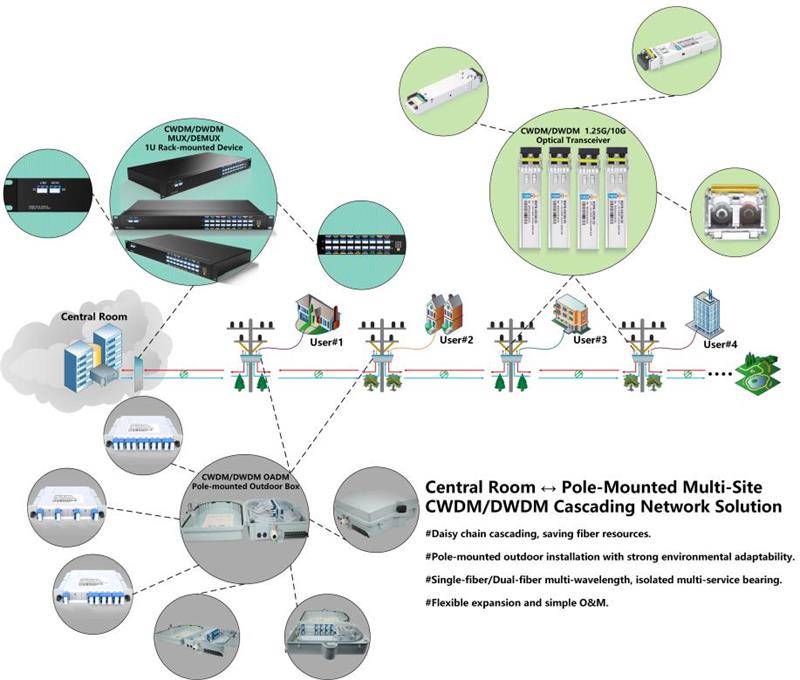

Central Equipment Room – Pole-Mounted Multi-Site CWDM/DWDM Cascading Network Solution

Назначение ключевых продуктов

Продукт	Основная функция	Место развертывания
CWDM/DWDM-мультиплексор/демультиплексор (MUX/DEMUX)Объединяет и разделяет многоволновые сигналы для поддержки многоволновой	Объединяет и разделяет многоволновые сигналы для поддержки передачи по одному оптическому волокну	Центральная аппаратная (стоечное исполнение 1U)
Оптический трансивер CWDM/DWDM (1.25G/10G)	Выполняет оптико-электрическое преобразование сервисных сигналов и согласование длин волн, назначая независимую длину волны каждой площадке	Сторона сервисного оборудования каждой площадки + сторона центральной аппаратной
Устройство OADM для установки на опоре	Избирательно добавляет/выделяет сигналы длины волны локальной площадки и пропускает другие сигналы, обеспечивая цепное каскадное построение сети	Наружные площадки на опорах

Ключевые преимущества схемы

Экономия волоконных ресурсов: в режиме цепного каскадирования всего 1 волокно или 1 пара магистральных волокон может обеспечивать обратную передачу сервисов для нескольких площадок. По сравнению с топологией «точка-точка» использование волокон сокращается более чем на 80%.
Высокая адаптивность к окружающей среде: OADM имеет конструкцию для установки на опоре со степенью защиты IP65, поддерживает работу в широком температурном диапазоне и подходит для суровых наружных условий, таких как опоры линий связи и энергетические вышки.
Изолированная передача нескольких сервисов: поддерживает передачу как по одному, так и по двум волокнам. Разные длины волн могут независимо передавать видео, данные, голос и другие сервисы без взаимных помех.
Простое расширение и эксплуатация/техническое обслуживание: добавление новой площадки требует только установки OADM и соответствующих оптических трансиверов с нужными длинами волн, без необходимости повторной прокладки кабелей. Пассивные устройства не требуют регулярного обслуживания.

Типовые сценарии применения

Централизованная обратная передача видеосигналов городского или кампусного видеонаблюдения
Цепная обратная передача сервисов для энергетических вышек и базовых станций связи
Цепное соединение нескольких зданий в промышленных парках или кампусах
