В области волоконно-оптической связи,
Оптоволоконные патч-корды
Они представляют собой своего рода «специализированные кабели передачи данных», соединяющие устройства оптической связи. Среди них оптоволоконные патч-корды SC/APC отличаются превосходными показателями коэффициента отражения и высокой стабильностью системы, что делает их незаменимыми в сценариях оптической передачи, чувствительных к отраженному свету, таких как сети кабельного телевидения (CATV) и пассивные оптические сети (PON).
При передаче по оптическому волокну, когда оптический сигнал достигает торца разъема, даже при плотном соединении, небольшое количество света отражается обратно. Этот отраженный свет смешивается с исходным сигналом, что приводит к искажению сигнала, снижению стабильности и даже повреждению светоизлучающего оборудования.

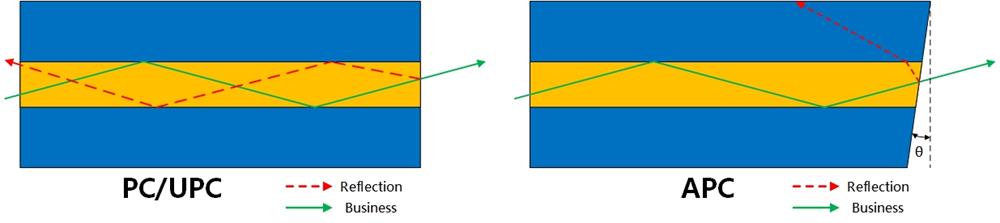

(Разница в отраженном свете между PC/UPC и APC)
В настоящее время основным направлением является

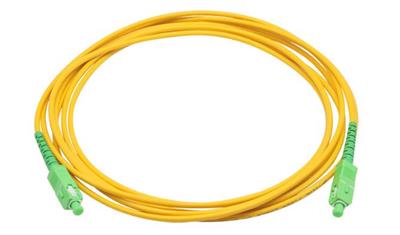

8-градусный угловой оптоволоконный патч-корд SC/APC
Принцип его работы и основные функции в основном такие же, как у патч-корда SC/APC с углом 9 градусов. Однако коэффициент отражения патч-корда SC/APC с углом 9 градусов может достигать более -65 дБ, что означает ослабление отраженного света до практически незначительного уровня. Он специально используется в волоконно-оптических системах, требующих чрезвычайно низкого отражения и высокой стабильности сигнала.
(Угол SC/APC 8 градусов далее обозначается как SC/APC8; угол SC/APC 9 градусов далее обозначается как SC/APC9;)
II. Различия между оптоволоконными патч-кордами SC/APC8 и SC/APC9
Примечание: В принципе, оптоволоконные патч-корды SC/APC8 и SC/APC9 несовместимы по следующим причинам:
-
Плохой физический контакт:
Несоответствие углов препятствует точному выравниванию волоконных сердечников двух разъемов, что приводит к резкому увеличению потерь (которые могут возрасти с 0,2 дБ до более чем 1 дБ).
-
Риск повреждения торцевой поверхности:
Соединение под разными углами приводит к неравномерному контактному давлению на торцевую поверхность керамического наконечника, что вызывает царапины и необратимые повреждения керамической поверхности.
-
Снижение производительности:
Даже кратковременное подключение приведет к значительному снижению возвратных потерь, что не позволит системе соответствовать требованиям к ее производительности.
III. Технические характеристики и сценарии применения
Оптические патч-корды SC/APC8 и SC/APC9 обладают такими характеристиками, как чрезвычайно низкие коэффициенты отражения, высокая помехоустойчивость и стабильная работа, что делает их незаменимыми в областях с высокими требованиями к стабильности сигнала.
1. Связь с традиционным японским оборудованием.
Для подключения оборудования в регионах, где стандартом является SC/APC9, например, традиционного оптического передающего оборудования и оборудования локальных сетей доступа (включая OLT и оптические ретрансляторы) от таких производителей, как японская компания NTT, в исходных продуктах мог использоваться тот же тип интерфейса. В этом случае оптоволоконные патч-корды SC/APC9 должны быть выбраны в соответствии со спецификациями интерфейса оборудования и обеспечивать нормальную передачу сигнала.
2. Оптоволоконные сети доступа FTTx
Независимо от того, идет ли речь о оптоволоконной сети до здания (FTTB) или до дома (FTTH), оптоволоконные патч-корды SC/APC широко используются для подключения OLT (оптических линейных терминалов) в операторских комнатах и ONU (оптических сетевых блоков/оптических модемов) на стороне пользователя благодаря низкому отражению и простоте подключения по принципу «подключи и работай». Например, оптоволоконные патч-корды SC/APC8 являются стандартом в проектах широкополосного доступа, поскольку они позволяют избежать влияния отраженного света на стабильность широкополосного сигнала при загрузке и выгрузке, поддерживая высокоскоростную передачу данных на скорости 1000 Мбит/с и выше.
3. Системы радио- и телевещания (кабельное телевидение) и аналоговой передачи сигналов.
В компьютерных залах, обслуживающих кабельное телевидение (CATV) и спутниковое телевидение, для подключения передатчиков сигнала, оптических разветвителей и усилителей используются оптоволоконные патч-корды SC/APC. Поскольку аналоговые сигналы чрезвычайно чувствительны к отражению и помехам, низкие потери на отражение, характерные для APC, позволяют эффективно избежать появления «снежинок» и двоения изображения. Например, в магистральной сети передачи данных Китайской радио- и телекомпании оптоволоконные патч-корды SC/APC8 полностью заменили традиционные оптоволоконные патч-корды PC, обеспечив стабильную передачу каналов высокой четкости 4K.
4. Высокоточное тестирование, эксплуатация и техническое обслуживание оптических волокон.
В тестировании потерь в оптических линиях связи с помощью рефлектометра временной области (OTDR), проверке потерь после сварки оптического волокна и диагностике неисправностей линий связи оптические патч-корды SC/APC (8- или 9-градусные, необходимо подобрать подходящее оборудование) являются ключевыми инструментами. Например, при тестировании оптических линий связи использование оптических патч-кордов SC/APC8 позволяет избежать помех от отраженного света в тестовых сигналах, точно определить места обрыва оптического кабеля и точки аномальных потерь, а также повысить эффективность эксплуатации и технического обслуживания.
5. Промышленное управление и специальные средства связи
-
Промышленные сценарии:
В системах оптического волоконного зондирования (таких как датчики температуры и давления) в нефтяной и энергетической промышленности для соединения датчиков и контроллеров используются оптоволоконные патч-корды SC/APC. Низкое отражение позволяет избежать искажений сигнала, вызванных внешними помехами. Например, система мониторинга температуры нефтепроводов на нефтяных месторождениях обеспечивает точный контроль с точностью ±0,1℃ с помощью оптоволоконных патч-кордов SC/APC.
-
Специальное сообщение:
В оптических каналах связи ближнего действия в военной и аэрокосмической отраслях,
Оптические патч-корды SC/APC
Благодаря своей виброустойчивости и стабильным контактным характеристикам, они используются для передачи сигналов между оборудованием и выдерживают экстремальные температуры (-40℃~85℃), а также механические удары.
IV. Резюме
Оптические патч-корды SC/APC8 и SC/APC9 основаны на одном и том же принципе, обеспечивая превосходные показатели возвратного сопротивления и высокую помехоустойчивость благодаря угловой технологии APC, и подходят для сценариев, требующих высокой стабильности сигнала. Основные различия между ними заключаются в угле наклона и региональной адаптации: SC/APC8 является глобальным стандартом, совместимым с оборудованием в большинстве регионов; SC/APC9 предназначен исключительно для оборудования в определенных сценариях. Следует отметить, что совместимость между ними запрещена. Стандартное использование обеспечивает эффективную и стабильную работу оптической системы передачи.
