ОПИСАНИЕ

Функция продукта

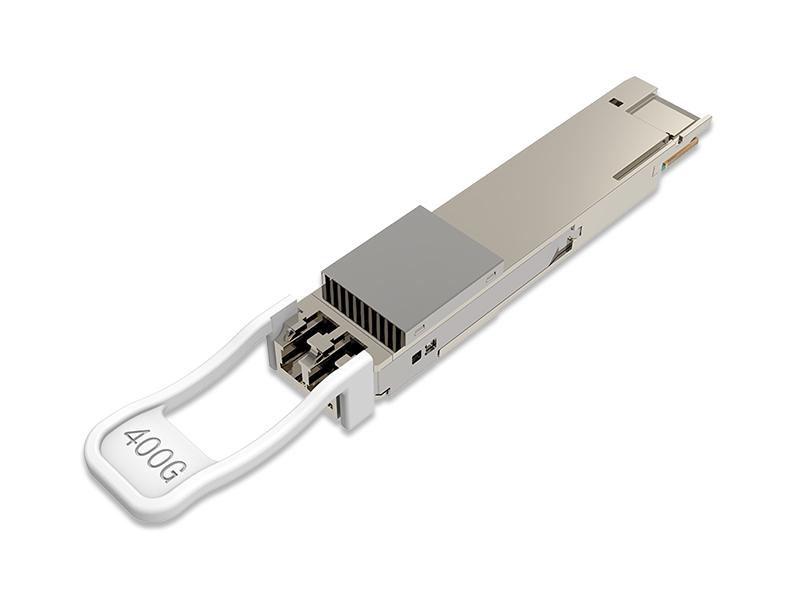

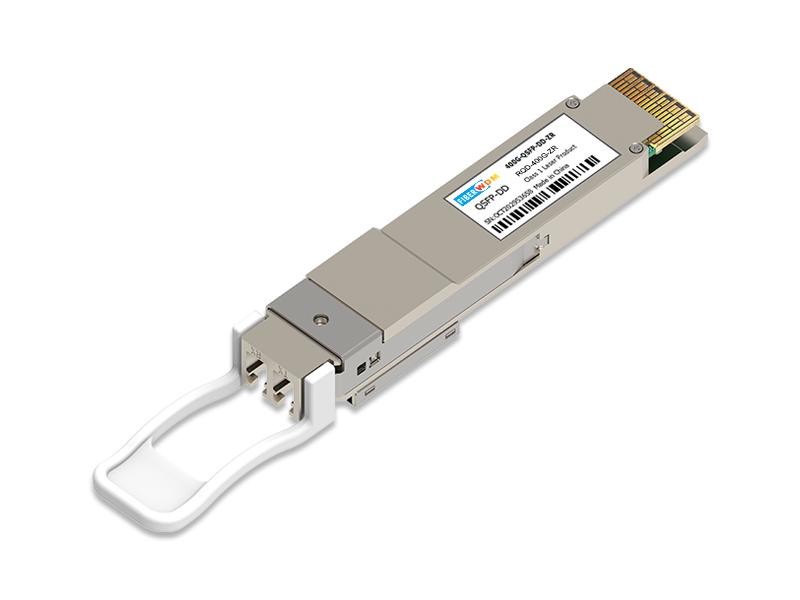

RQD-400G-ZR/ZR+ представляет собой однонесущую когерентную подключаемую модульную систему форм-фактора QSFP-DD с поддержкой 100–400G, соответствующую стандартам QSFP-DD MSA и спецификации оборудования QSFP-DD, основанную на модуляции DP-16QAM

, когерентном обнаружении Intradyne с поляризационным разнесением и усовершенствованной электронной эквализацией линии связи.

Со стороны хоста модуль может поддерживать различные типы сигналов, включая режимы 4×100GE, 1×200GE и 1×400GE. Со стороны линии

модуль поддерживает интерфейсы 400G, адаптированные с использованием кодов прямого исправления ошибок (CFEC), и интерфейсы 100–400G, адаптированные с использованием открытого прямого исправления ошибок (OFEC).

Модуль 400ZR+ QSFP-DD предназначен для использования совместно с платформой хоста для поддержки передачи DWDM по оптическим линиям в приложениях DCI, как показано на рисунке 1. Модуль обеспечивает транспорт 400GE в стандартном для отрасли малом форм-факторе, что делает эту технологию идеальной для интеграции с высокопроизводительными коммутаторами и маршрутизаторами DCI fabric. Благодаря встроенным возможностям мультиплексирования клиентских сигналов 100GE он может использоваться как высокоинтегрированный транспондер для клиентов 4x100GE в приложениях межсоединения центров обработки данных.

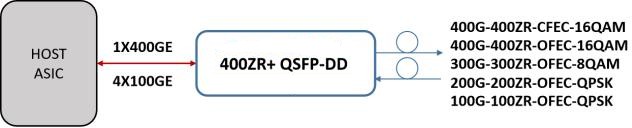

Рисунок 1 Схема применения модуля — трансивер 400ZR+

Модуль представляет собой полную реализацию высокопроизводительного когерентного трансивера, способного работать в высокопроизводительных телекоммуникационных системах и центрах обработки данных.

РЕЖИМ РАБОТЫ

Модуль работает как трансивер Ethernet, поддерживает режимы 1×400GE и 4×100GE на интерфейсе Host/Client до настроенной оптической пропускной способности со стороны линии.

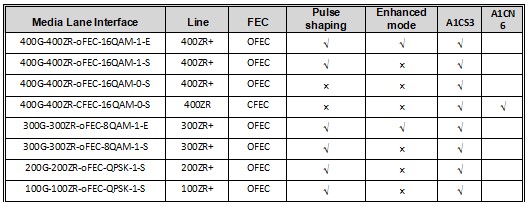

Таблица 3 Режим со стороны линии

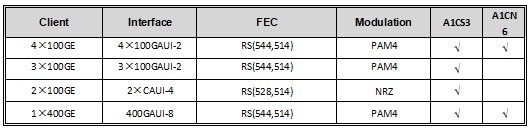

Таблица 4 Режим со стороны хоста

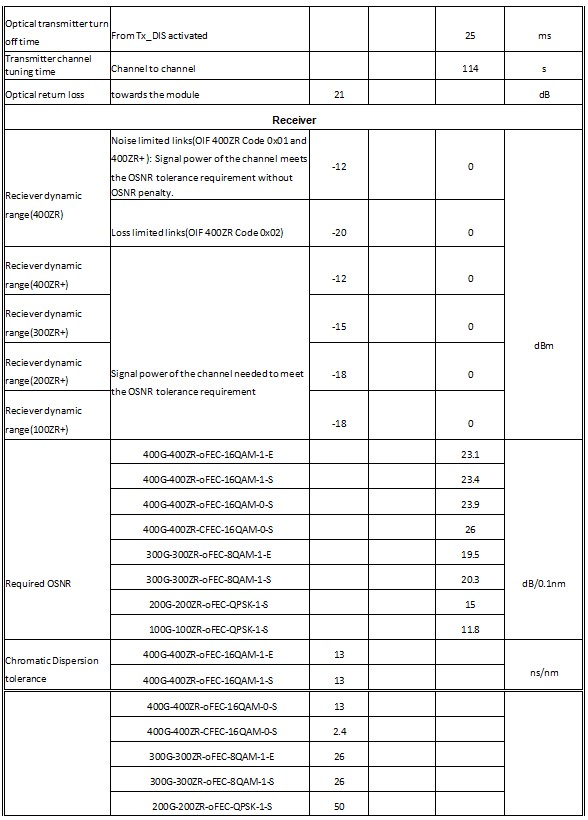

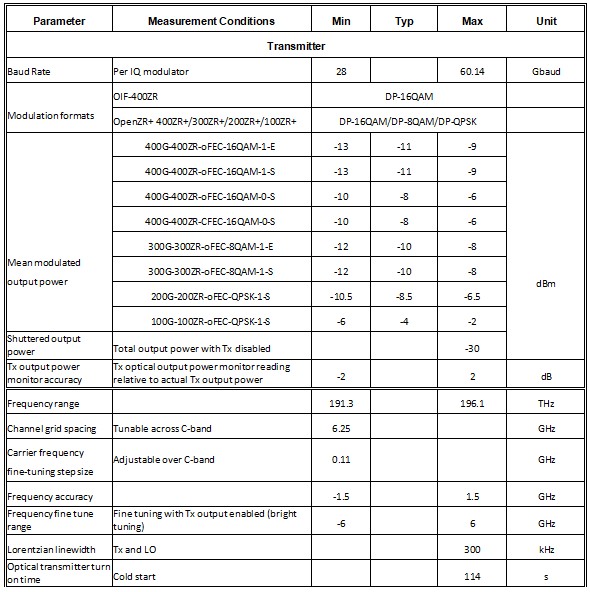

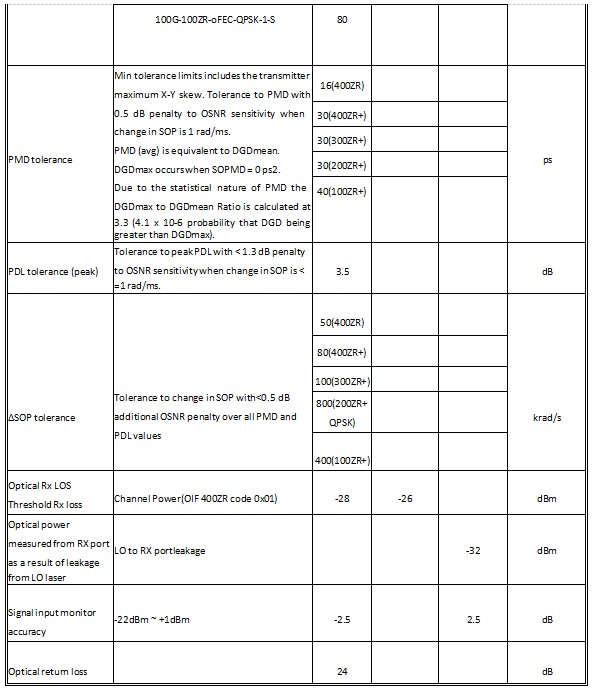

ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОПРЕДЕЛЕНИЕ ИНТЕРФЕЙСА

Описание

Модуль содержит печатную плату с разъёмом, состоящую из одной контактной платы с 38 контактными площадками

сверху и 38 контактными площадками снизу контактной платы, всего 76 контактных площадок краевого электрического интерфейса для подключения к внешней логике Host/Client в соответствии со спецификацией оборудования QSFP-DD. Интерфейс сетевой линии представляет собой дуплексный разъём LC, соединённый с оптическим волокном, передающим когерентный сигнал DP-16QAM в диапазоне C.

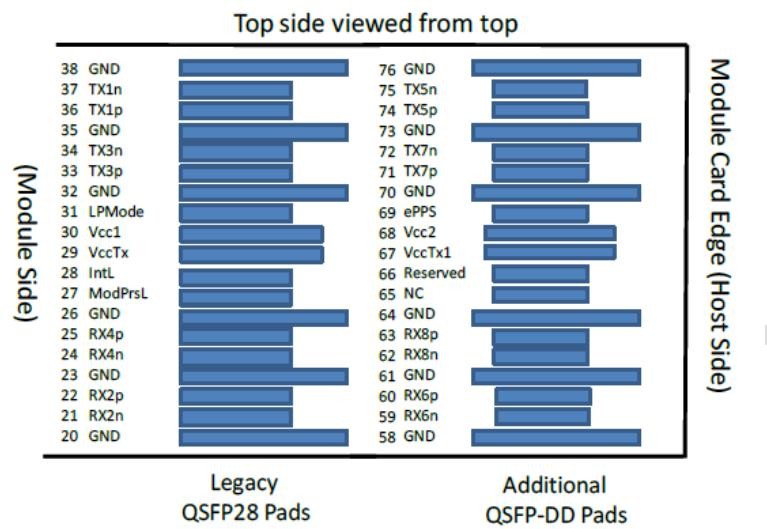

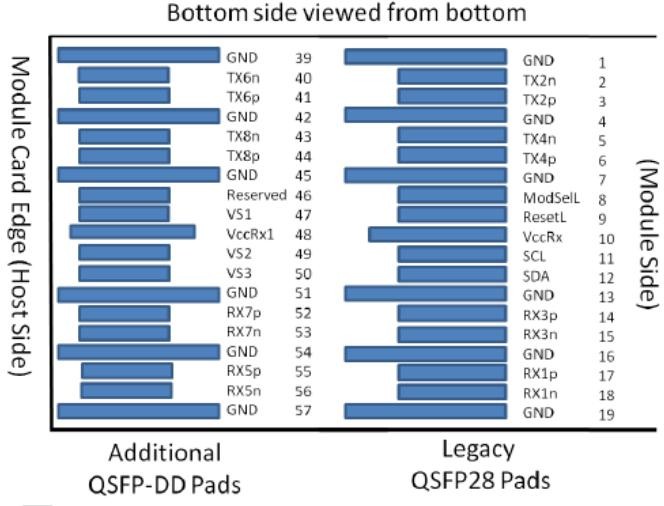

Рисунок 2 Распиновка модуля QSFP-DD

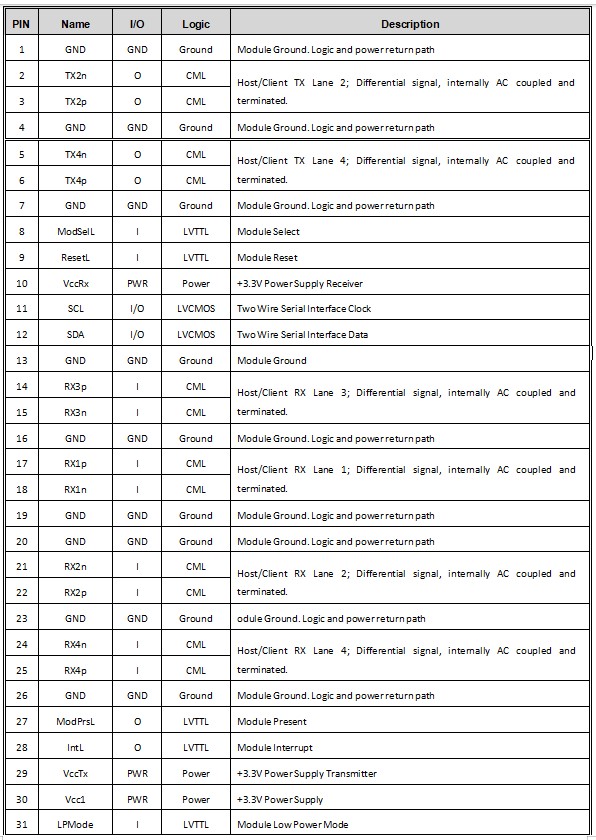

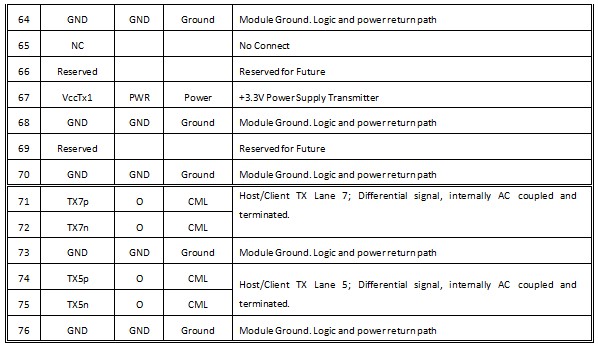

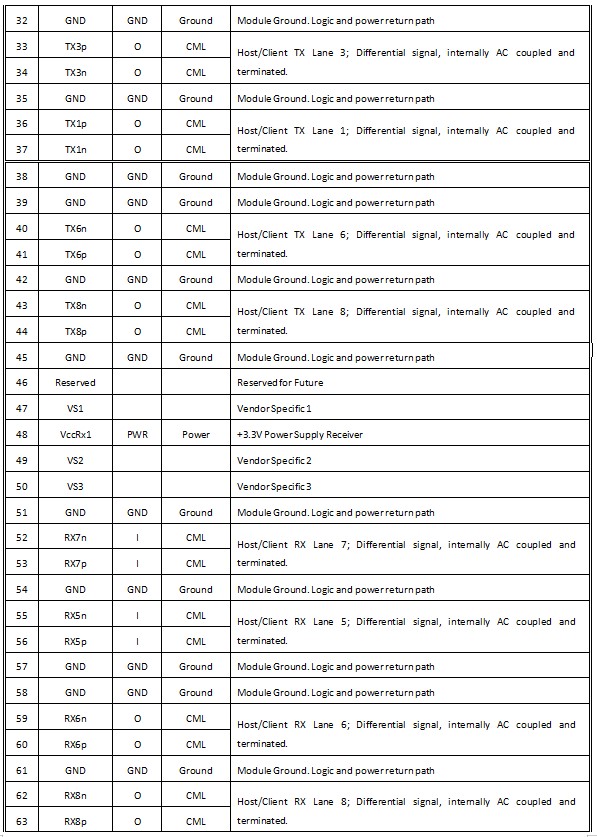

Таблица 6 Описание выводов

QSFP-DD использует общую землю (GND) для всех сигналов и питания. Все они являются общими внутри модуля QSFP-DD, и все напряжения модуля относятся к этому потенциалу, если не указано иное. Подключите их напрямую

к общей плоскости заземления сигналов платы хоста.

Все выводы Vendor Specific, Reserved и No Connect должны оставаться неподключёнными на хосте.

Низкоскоростные электрические аппаратные сигналы

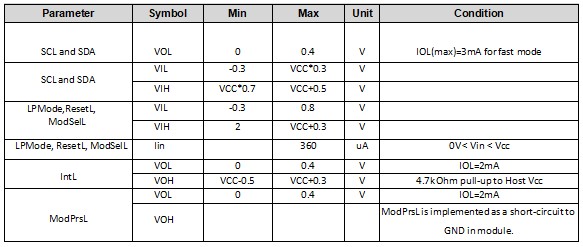

Таблица 7 Низкоскоростные сигналы управления и контроля

SCL и SDA

SCL и SDA представляют собой двухпроводной последовательный интерфейс между хостом и модулем, использующий протокол I2C. SCL определён как тактовый сигнал последовательного интерфейса, а SDA — как сигнал данных последовательного интерфейса. Оба сигнала являются линиями с открытым стоком, работают как низковольтные TTL (LVTTL) при Vcc и требуют подтягивающих резисторов к +3.3V на хосте. Значение сопротивления подтягивающего резистора должно составлять от 1 кОм до 4.7 кОм в зависимости от ёмкостной нагрузки.

ModSelL

ModSelL является входным сигналом, который подтянут к Vcc в модуле QSFP-DD. Когда хост удерживает его на низком уровне, модуль отвечает на команды двухпроводной последовательной связи. Когда ModSelL находится в состоянии «High», модуль не должен отвечать или подтверждать какие-либо сообщения двухпроводного интерфейса от хоста.

Чтобы избежать конфликтов, система хоста не должна пытаться выполнять обмен данными через двухпроводной интерфейс в течение времени снятия выбора ModSelL после отключения любых модулей QSFP-DD. Аналогично, хост должен ожидать как минимум период времени подтверждения ModSelL перед обменом данными с вновь выбранным модулем. Периоды активации и деактивации разных модулей могут перекрываться при условии соблюдения указанных выше требований по времени.

ResetL

Сигнал ResetL подтянут к Vcc в модуле. Низкий уровень сигнала ResetL в течение времени, превышающего минимальную длительность импульса (t_Reset_init), инициирует полный сброс модуля, возвращая все пользовательские настройки модуля в состояние по умолчанию.

LPMode

LPMode является входным сигналом. Сигнал LPMode подтянут к Vcc в модуле QSFP-DD. LPMode используется для управления режимом питания модуля.

ModPrsL

ModPrsL подтянут к Vcc Host на плате хоста и подтянут к низкому уровню в модуле. ModPrsL устанавливается в состояние «Low», когда модуль вставлен. ModPrsL переводится в состояние «High», когда модуль физически отсутствует в разъёме хоста благодаря подтягивающему резистору на плате хоста.

IntL

IntL является выходным сигналом. Сигнал IntL представляет собой выход с открытым коллектором и должен быть подтянут к Vcc Host на плате хоста. Когда сигнал IntL устанавливается в низкий уровень, это указывает на изменение состояния модуля, возможную рабочую неисправность модуля или состояние, критически важное для хост-системы.

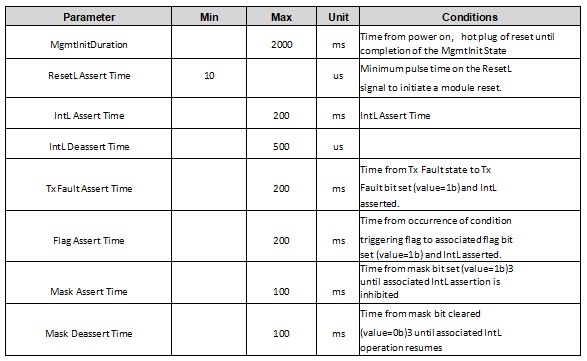

Таблица 8 Параметры синхронизации для сигналов хоста
