Трансивер 25 Гбит/с SFP28 CWDM 1271~1371 нм, дуплексный, 10 км

Оптический трансивер SFP28 CWDM(1271~1371nm) объединяет приемный и передающий тракт в одном модуле. На стороне передачи один из последовательных потоков данных восстанавливается, пересинхронизируется и передается на драйвер лазера. На стороне приема оптические потоки данных восстанавливаются с помощью PIN и трансимпедансного усилителя, пересинхронизируются. Этот модуль имеет электрический интерфейс с возможностью горячего подключения, низкое энергопотребление.

Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с SFP28 и соответствует IEEE 802.3cc.

Запросить сейчас Скачать
Категории
  • Подробная информация о продукте

Трансивер 25Gbps SFP28 CWDM 1271~1371nm Duplex 10km



Особенности продукта



  • До 25.78Gb/s двунаправленных каналов передачи данных
  • Поддержка горячей замены форм-фактора SFP28
  • Дуплексный LC-разъём
  • CWDM DFB лазерный передатчик
  • До 10 км по 9/125m SMF
  • Питание: +3.3V
  • Соответствует RoHS
  • 2-проводной интерфейс для управления, соответствующий спецификациям SFF 8472 цифрового диагностического мониторинга для оптических трансиверов
  • Рабочая температура корпуса
  • Коммерческий: 0°C до +70°C
  • Расширенный: -20°C до +85°C



Применения



  • 25G Ethernet
  • CPRI
  • Центр обработки данных



Выбор продукта



Номер детали Рабочая температура корпуса DDMI
RSPD-25GC10-xx Коммерческий(0~70°C) Да
RSPD-25GC10-xx-I Расширенный( -20~85°C) Да



Выбор каналов продукта



Номер детали Центральная длина волны Скорость передачи данных Расстояние
RSPD-25GC10-27 1271nm 25.78G 10km
RSPD-25GC10-29 1291nm 25.78G 10km
RSPD-25GC10-31 1311nm 25.78G 10km
RSPD-25GC10-33 1331nm 25.78G 10km
RSPD-25GC10-35 1351nm 25.78G 10km
RSPD-25GC10-37 1371nm 25.78G 10km



Абсолютные предельные значения



Параметр Обозначение Мин. Макс. Единица
Температура хранения Ts -50 +95 °C
Относительная влажность RH 0 95 %
Напряжение питания VCC 0 +3.6 V



Рекомендуемые условия эксплуатации



Параметр Обозначение Мин. Тип. Макс. Единица измерения Примечание
Рабочая температура корпуса TA 0   70 °C Коммерческий
-20   85 °C Расширенный
Напряжение питания VCC 3.15 3.3 3.46 V
Ток питания ICC     450 mA
Потребляемая мощность P     1.5 W
Скорость передачи данных BR 24.3 25.78 26.5 Gbps
9/125um G.652 SMF Lmax     10 km



Электрические характеристики



Параметр Символ Мин. Макс. Единица измерения
Передатчик
Вход Tx Disable — высокий уровень VDISH 2 Vcc+0.3 V
Вход Tx Disable — низкий уровень VDISL 0 Vcc+0.8 V
Вход Tx Fault — высокий уровень VTxFH 2 Vcc+0.3 V
Вход Tx Fault — низкий уровень VTxFL 0 Vcc+0.8 V
Приёмник
LOSS — высокий уровень VLOSH 2 Vcc+0.3 V
LOSS — низкий уровень VLOSL 0 Vcc+0.8 V

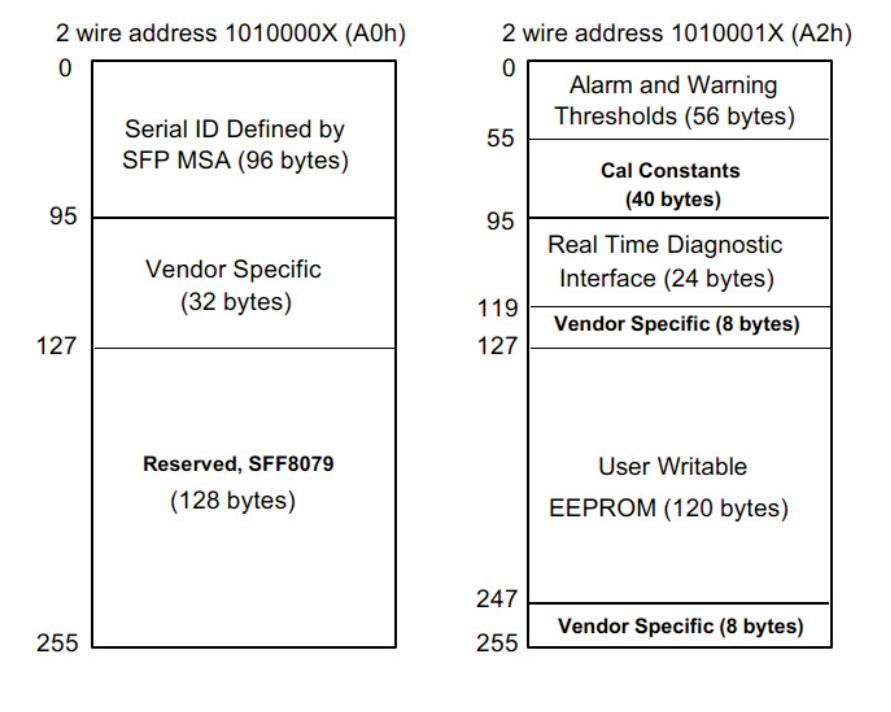

Информация EEPROM



Описание конкретных полей карты памяти EEPROM приведено ниже:



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

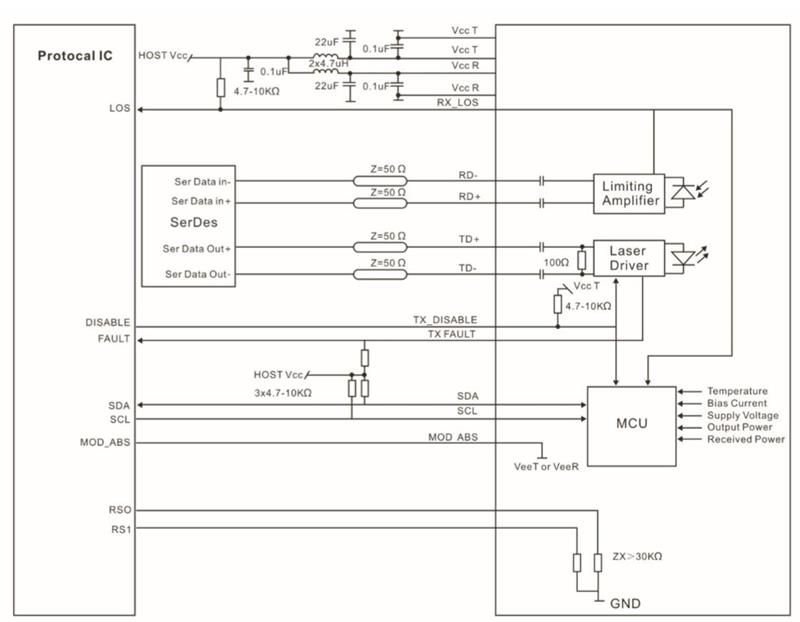

Рекомендуемая принципиальная схема



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

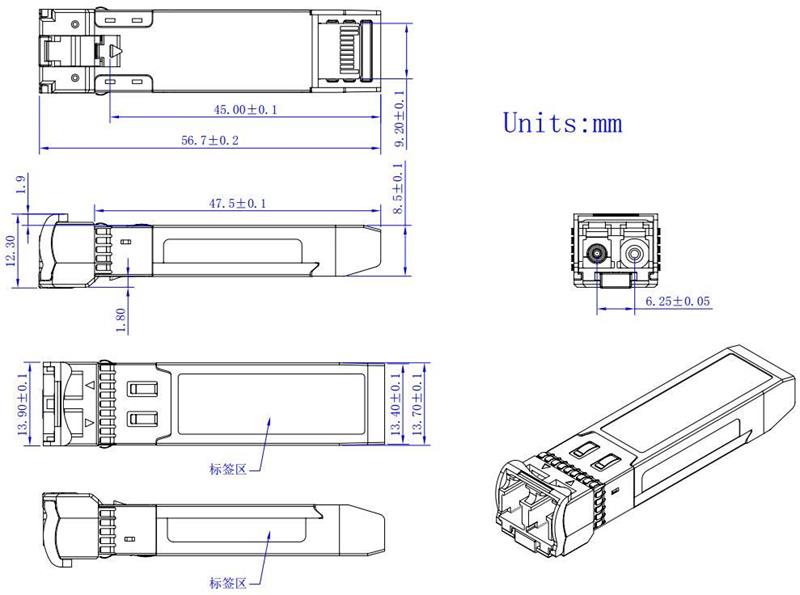

Механические характеристики



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver
