24-канальный оптический переключатель 1×2

Оптический коммутатор, монтируемый в стойку, состоит из 24 оптических переключателей 1X2, что позволяет контролировать коммутацию 24 оптоволоконных каналов 1X2. Устройство оснащено интерфейсом связи Ethernet RJ45 и TYPE-C, позволяющим управлять с помощью команд или клавиш. Он играет решающую роль в различных приложениях оптической связи, включая многоканальный оптический мониторинг в системах оптической передачи, автоматическое переключение нескольких источников/детекторов света в локальной сети и системы динамического мониторинга для оптических датчиков. Кроме того, он используется при тестировании оптических волокон, устройств, сетей, инженерных кабелей, а также при установке и настройке оптических устройств.

Категории
  • Информация о продукте

24-канальный оптический переключатель 1×2

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

Особенности

* Низкие вносимые потери, быстрое переключение.

* Управление TYPE-C и управление через Ethernet RJ45.

* Последовательный порт использует гнездовой интерфейс TYPE-C.

* Переключением оптического пути можно управлять с помощью кнопок, последовательных портов и сетевых портов. И им можно управлять, заблокировав клавиши согласно инструкциям.

Характеристики

Параметры

Индикаторы

Номер канала

FW-OSS-2X1-24-MM-1U

Диапазон длин волн

850 нм ±50 нм

Испытательная длина волны

850 нм

Вносимая потеря

≤ 1,2 дБ

Повторяемость

≤ ±0,02 дБ

Возвратные потери

≥ 30 дБ

Перекрестные помехи

≥ 35 дБ

Потери, зависящие от длины волны

≤ 0,25 дБ

Потери, связанные с поляризацией

≤ 0,05 дБ

Время переключения

≤12 мсï¼Соседние каналыï¼

Тип волокна

MMï¼50/125umï¼

Разъем

ЛК\ПК

Порт мониторинга

RJ45ã TYPE-C

Рабочий источник питания

ACï¼100~240В

Рабочая температура

-10 ~ +60°

Рабочая температура

-40°~ +85°

Размер

19-дюймовая стандартная стойка высотой 1U (483 X 230 X 44)

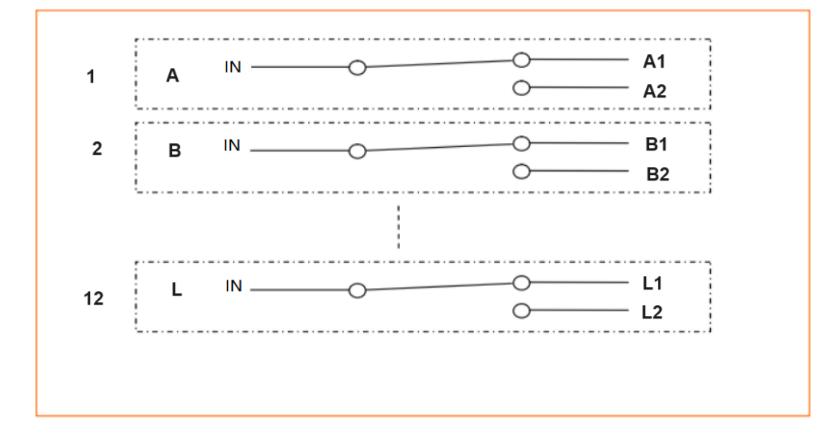

Схема оптического пути

Инструкции

1. На панели отображается

24 Channel 1×2 Optical Switch

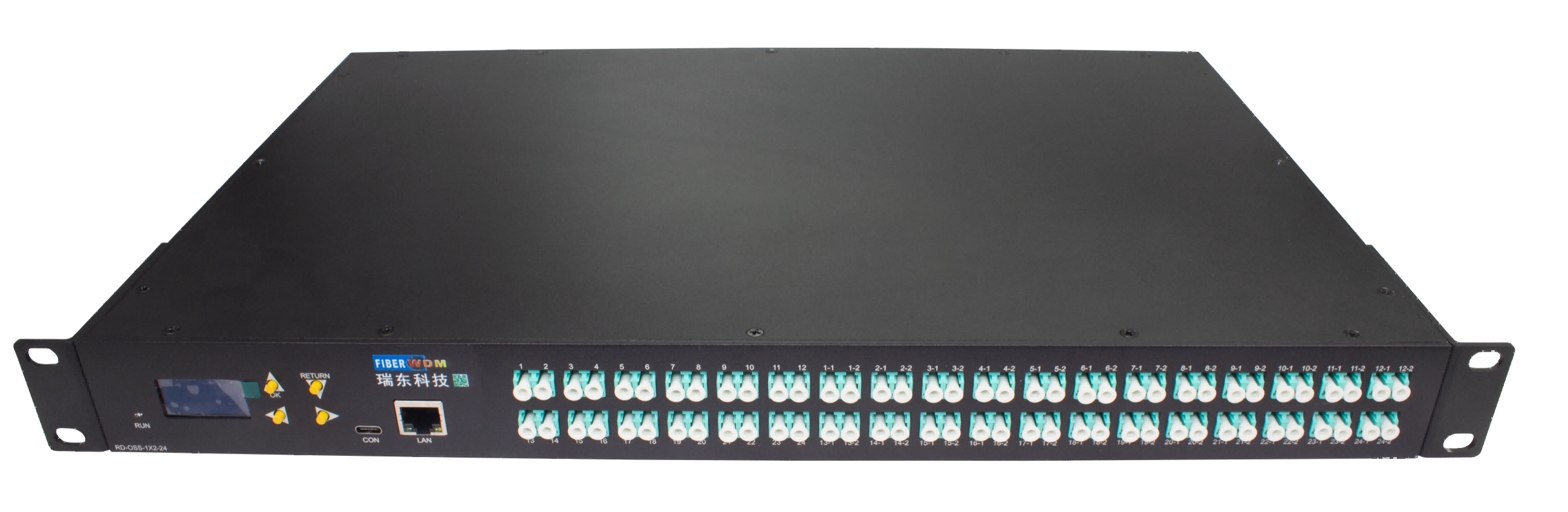

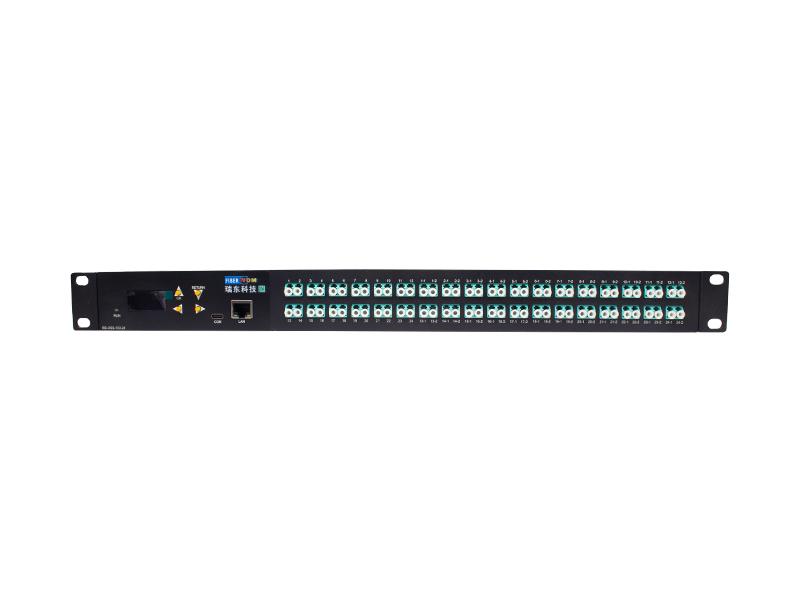

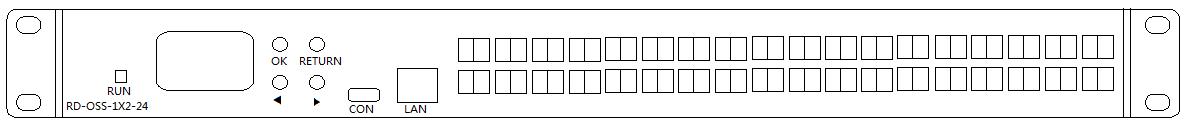

Передняя панель

24 1X2 optical switches

(1) Порт Ethernet RJ45, последовательный порт TPYE-C: интерфейс связи для данных мониторинга устройства.

(2) ЖК-дисплей: отображение адреса устройства, текущего канала и соответствующей информации.

(3) â² — клавиша перемещения вверх; â¼ — клавиша перемещения вниз; Enter – клавиша ОК; ВОЗВРАТ – Отмена ключа.

(4) Описание оптического интерфейса: оптический интерфейс.

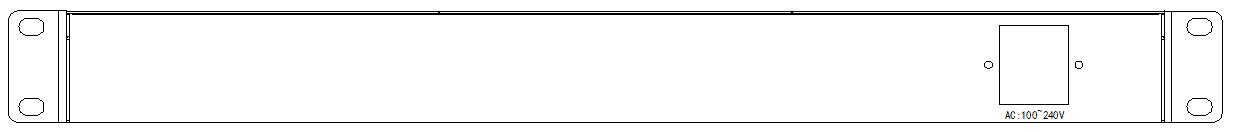

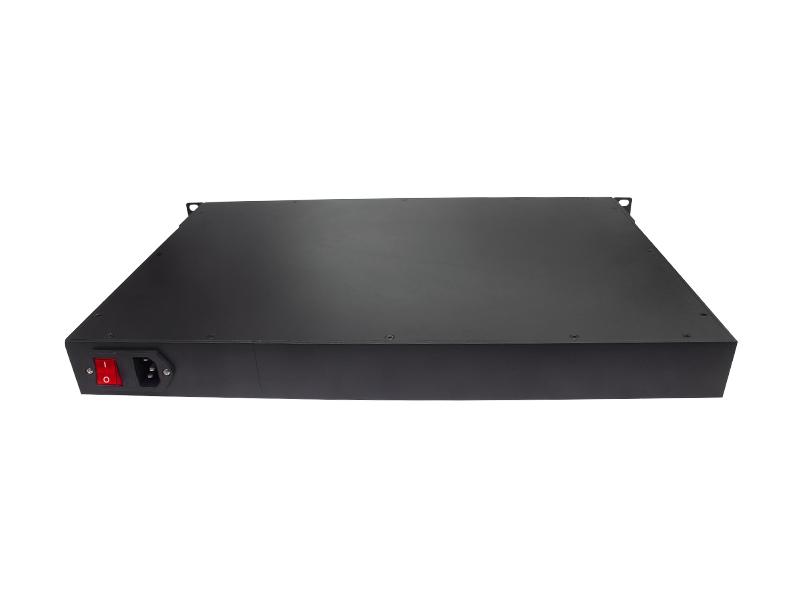

Задняя панель

24 1X2 optical switches

ï¼1ï¼Интерфейс источника питания переменного тока

Настройка по умолчанию

* При запуске 24 канала подключаются по умолчанию.

* Разрешение ключа устройства: Разрешить

* Последовательный порт: 9600 бод, 8 бит данных, 1 стоповый бит, без проверки четности.

* IP-адрес: 192.168.1.100; Порт связи: 5000

* Тип протокола сетевого порта: TCP-сервер, UDP (фиксированный порт: 18888)

Примечание. У пользователей есть особые требования, за исключением

Описание соединений порта связи

(1)Интерфейс TYPE-C
