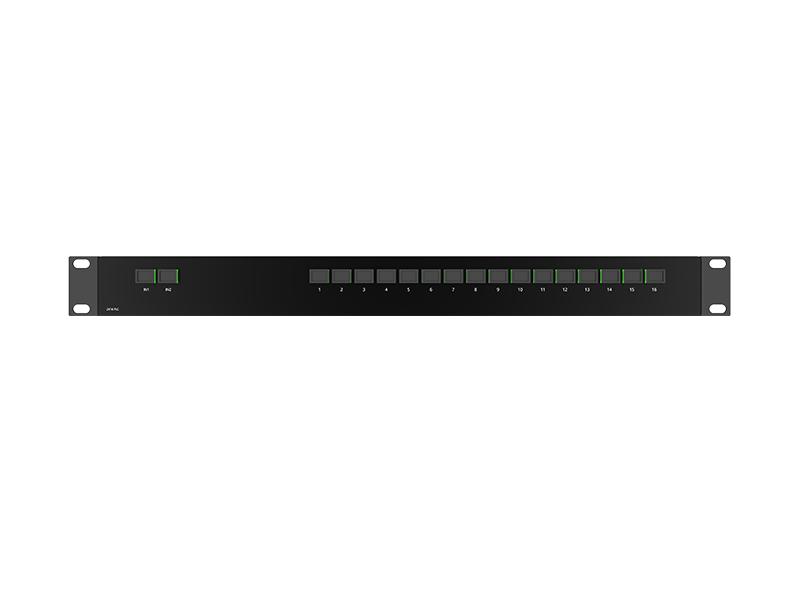

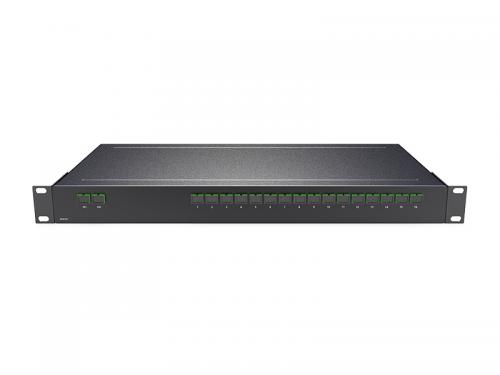

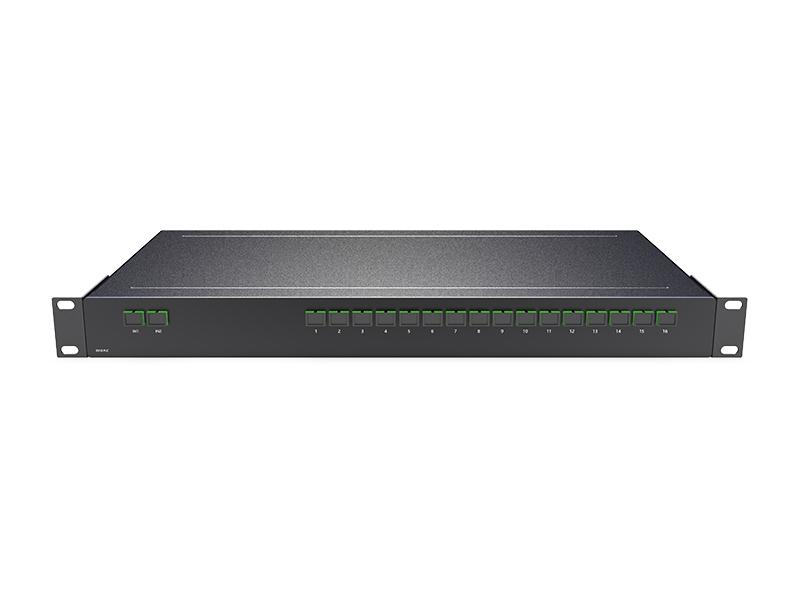

Разветвитель PLC 2x16 SC/APC 1U для стойки 440*200*44 мм
PLC-устройства Fiberwdm разработаны на основе уникального процесса изготовления волноводов из кварцевого стекла с надежной прецизионной юстировкой волоконных пигтейлов в миниатюрном корпусе, что обеспечивает недорогое решение для распределения света с малыми габаритами и высокой надежностью. PLC-устройства обладают высокими характеристиками с точки зрения низких вносимых потерь, низкого PDL, высоких возвратных потерь и превосходной однородности в широком диапазоне длин волн от 1260 нм до 1620 нм, а также работают при температурах от -40℃ до +85℃. PLC-устройства выпускаются в стандартных конфигурациях 1*4, 1*8, 1*16 и 1*32, а также в индивидуальных конфигурациях 2*8, 2*16, 2*32 и 2*64.
Продукт
2*16 PLC SC/APC 1U стойка
Функции:
Приложения
Согласие
Технические характеристики ПЛК 1*N
| Конфигурация порта | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Тип волокна | SMF-28e или по спецификации заказчика. | ||||||
| Рабочая длина волны (нм) | 1260～1650 | ||||||
| Вносимые потери | Типичный | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Макс | 4.0 | 7.2 | 10.5 | 13.5 | 16.9 | 21.0 | |
| Равномерность потерь (дБ) | Макс | 0,4 | 0,6 | 0,8 | 1.2 | 1.5 | 2.5 |
| Возвратные потери (дБ) | Мин | 50 | 50 | 50 | 50 | 50 | 50 |
| Потери, зависящие от поляризации (дБ) | Макс | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0,4 |
| Направленность (дБ) | Мин | 55 | 55 | 55 | 55 | 55 | 55 |
| Зависимость потерь от длины волны (дБ) | Макс | 0.3 | 0.3 | 0.3 | 0,5 | 0,5 | 0,8 |
|
Потери, зависящие от температуры (-40～85°C) (дБ) |
Макс |
0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1.0 |
|
Рабочая температура (°C) |
-40~85 | ||||||
|
Температура хранения (°C) |
-40~85 | ||||||
|
Размер упаковки (мм) |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
Корпус для монтажа в 19-дюймовую стойку (мм) |
1U, 440*200*44 | ||||||
Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.
2. Проверка при комнатной температуре.
Технические характеристики ПЛК 2*N
| Конфигурация порта | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Тип волокна | SMF-28e или по спецификации заказчика. | ||||||
| Рабочая длина волны (нм) | 1260～1650 | ||||||
| Вносимые потери | Типичный | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| Макс | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 | |
| Равномерность потерь (дБ) | Макс | 1.0 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 |
| Возвратные потери (дБ) | Мин | 50 | 50 | 50 | 50 | 50 | 50 |
| Потери, зависящие от поляризации (дБ) | Макс | 0.2 | 0.2 | 0,4 | 0,4 | 0,4 | 0,5 |
| Направленность (дБ) | Мин | 55 | 55 | 55 | 55 | 55 | 55 |
| Зависимость потерь от длины волны (дБ) | Макс | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1.0 |
|
Потери, зависящие от температуры (-40～85°C) (дБ) |
Макс | 0,5 | 0,5 | 0,8 | 0,8 | 0,8 | 1.0 |
| Рабочая температура (°C) | -40~85 | ||||||
| Температура хранения (°C) | -40~85 | ||||||
| Размер упаковки (мм) | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| Комплект для монтажа в 19-дюймовую стойку (мм) | 1U, 440*200*44 | ||||||
Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.
2. Проверка при комнатной температуре.
Упаковка (мм)
Информация о заказе
| Номер детали. | Технические характеристики |
| 2P16-1U02A | 2x16 PLC SC/APC 1U стойка 440*200*44 мм |
Хотите узнать об этом продукте?
Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.
