Разветвитель PLC 2x4 SC/APC, подключаемый к LGX Box, 215*150*20 мм
Разработанные компанией Fiberwdm устройства PLC основаны на уникальном процессе создания волноводов из кварцевого стекла и обеспечивают надежную прецизионную юстировку волоконных пигтейлов в миниатюрном корпусе, что позволяет создать недорогое решение для распределения света с малыми габаритами и высокой надежностью. Устройства PLC обладают высокими характеристиками с точки зрения низких вносимых потерь, низкого PDL, высоких возвратных потерь и превосходной однородности в широком диапазоне длин волн от 1260 нм до 1620 нм, а также работают при температурах от -40℃ до +85℃. Устройства PLC выпускаются в стандартных конфигурациях 1*4, 1*8, 1*16 и 1*32, а также в индивидуальных конфигурациях 2*8, 2*16, 2*32 и 2*64.
Продукт
2*4 PLC SC/APC Plug-in LGX Box 215*150*20MM
Функции:
Приложения
Согласие
Технические характеристики ПЛК 1*N
| Конфигурация порта | 1×2 | 1×4 | 1×8 | 1×16 | |
| Тип волокна | SMF-28e или по спецификации заказчика. | ||||
| Рабочая длина волны (нм) | 1260–1650 | ||||
| Вносимые потери | Типичный | 3.7 | 6.8 | 10.0 | 13.0 |
| Макс | 4.0 | 7.2 | 10.5 | 13.5 | |
| Равномерность потерь (дБ) | Макс | 0,4 | 0,6 | 0,8 | 1.2 |
| Возвратные потери (дБ) | Мин | 50 | 50 | 50 | 50 |
| Потери, зависящие от поляризации (дБ) | Макс | 0.2 | 0.2 | 0.3 | 0.3 |
| Направленность (дБ) | Мин | 55 | 55 | 55 | 55 |
| Зависимость потерь от длины волны (дБ) | Макс | 0.3 | 0.3 | 0.3 | 0,5 |
|
Потери, зависящие от температуры (-40～85°C) (дБ) |
Макс | 0,5 | 0,5 | 0,5 | 0,8 |
| Рабочая температура (°C) | -40~85 | ||||
| Температура хранения (°C) | -40~85 | ||||
| Размеры упаковки LGX (мм) | 215*150*20 мм | ||||
| Корпус для монтажа в 19-дюймовую стойку (мм) | 1U, 440*160*44 | ||||
Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.
2. Проверка при комнатной температуре.
Технические характеристики ПЛК 2*N
| Конфигурация порта | 2×2 | 2×4 | 2×8 | 2×16 | |
| Тип волокна | SMF-28e или по спецификации заказчика. | ||||
| Рабочая длина волны (нм) | 1260–1650 | ||||
| Вносимые потери | Типичный | 3.8 | 7.4 | 10.8 | 14.2 |
| Макс | 4.2 | 7.8 | 11.2 | 14.6 | |
| Равномерность потерь (дБ) | Макс | 1.0 | 1.4 | 1.5 | 2.0 |
| Возвратные потери (дБ) | Мин | 50 | 50 | 50 | 50 |
| Потери, зависящие от поляризации (дБ) | Макс | 0.2 | 0.2 | 0,4 | 0,4 |
| Направленность (дБ) | Мин | 55 | 55 | 55 | 55 |
| Зависимость потерь от длины волны (дБ) | Макс | 0,8 | 0,8 | 0,8 | 0,8 |
|
Потери, зависящие от температуры (-40～85°C) (дБ) |
Макс | 0,5 | 0,5 | 0,5 | 0,8 |
| Рабочая температура (°C) | -40~85 | ||||
| Температура хранения (°C) | -40~85 | ||||
| Размер упаковки (мм) | 215*150*20 мм | ||||
| Комплект для монтажа в 19-дюймовую стойку (мм) | 1U, 440*160*44 | ||||
Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.
2. Проверка при комнатной температуре.
Упаковка (мм)

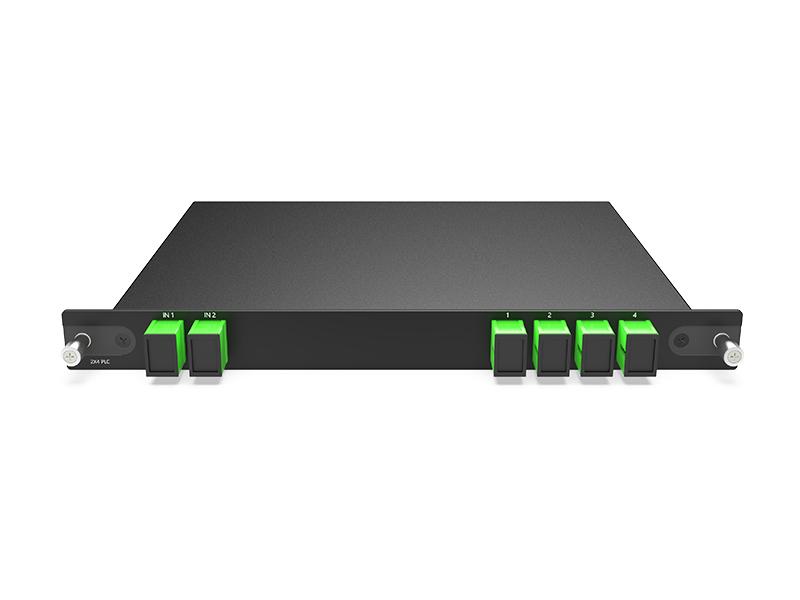

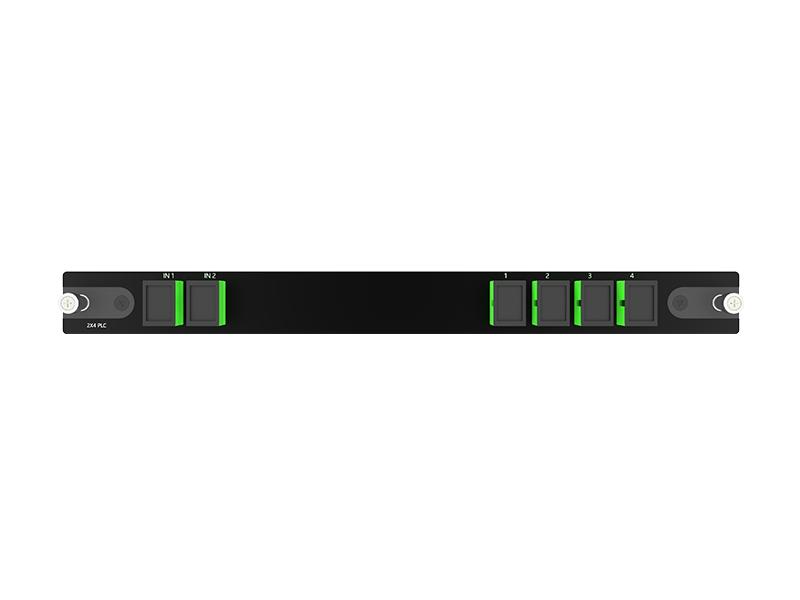

Встраиваемый блок ПЛК LGX, размеры 215*150*20 мм.

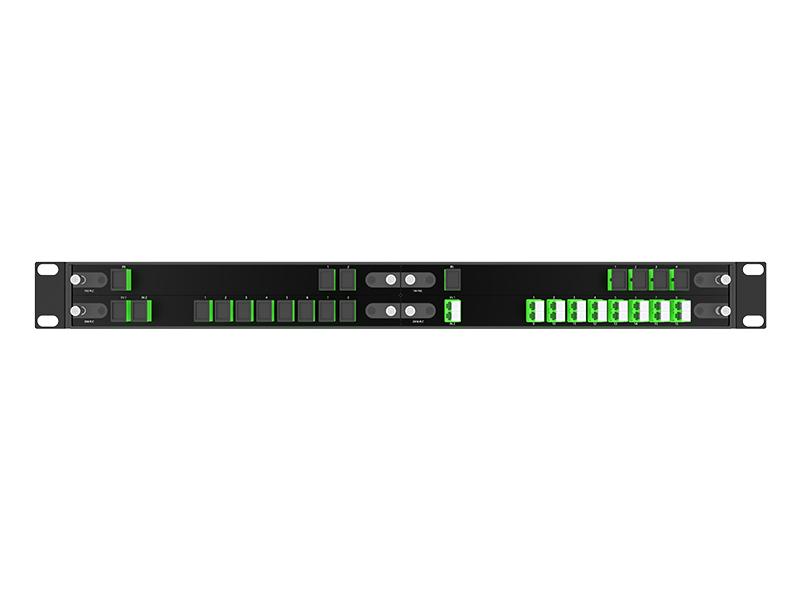

4-слотовая стойка 1U для LGX BOX
Информация о заказе
| Номер детали. | Технические характеристики |
| 2P4-LGX02A | 2x4 PLC SC/APC Plug-in LGX Box 215*150*20MM |
Часто задаваемые вопросы
В: Какова политика послепродажного гарантийного обслуживания этого ПЛК-разветвителя?
А: Наша компания предоставляет 3-месячную гарантию на замену, 3-летнюю гарантию и пожизненное техническое обслуживание.
Хотите узнать об этом продукте?
Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.
Стойка ПЛК 1U
Разветвитель PLC 1x2 SC/APC, подключаемый к LGX Box, 215*150*20 мм
Разветвитель PLC 1x4 SC/APC, подключаемый к LGX Box, 215*150*20 мм

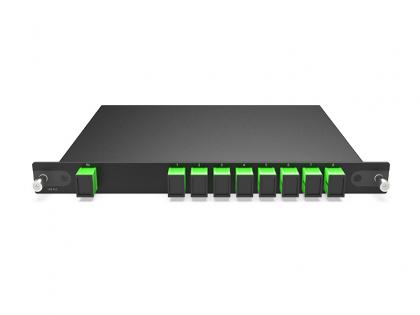

Разветвитель PLC 1x8 SC/APC, подключаемый к LGX Box, 215*150*20 мм
