Одноволоконный 4-канальный 8-волновой DWDM-мультиплексор/демультиплексор с портом EXP и фильтром R/B LC/UPC, блоком LGX и стойкой 1U с 4 слотами

4-канальный (8-волновой) DWDM MUX/DEMUX с синим и красным (R/B) фильтрами используется парами, разработанный FIBERWDM. На стороне A волны следующие: RX C21 - C24, TX C45 - C48; а на стороне B волны следующие: RX C45 - C48, TX C21 - C24. В сочетании с усилителями DWDM и устройством DCM 4-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.

И это LGX box Plug-in разработанный, поэтому его можно подключить к 4-слотовой стойке 1U, максимальная емкость поддерживает 4*4 канала в системе.

Категории
  • Информация о продукте

Одноволоконный 4-канальный 8-волновой DWDM-мультиплексор/демультиплексор с портом EXP и фильтром R/B LC/UPC, блоком LGX и стойкой 1U с 4 слотами

4CH DWDM MUX DEMUX Single Fiber

4-канальный (8-волновой) DWDM MUX/DEMUX с синим и красным (R/B) фильтрами используется парами, разработанный FIBERWDM. На стороне A волны следующие: RX C21 - C24, TX C45 - C48; а на стороне B волны следующие: RX C45 - C48, TX C21 - C24. В сочетании с усилителями DWDM и устройством DCM 4-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.

И это LGX box Plug-in разработанный, поэтому его можно подключить к 4-слотовой стойке 1U, максимальная емкость поддерживает 4*4 канала в системе.

Панель продуктов

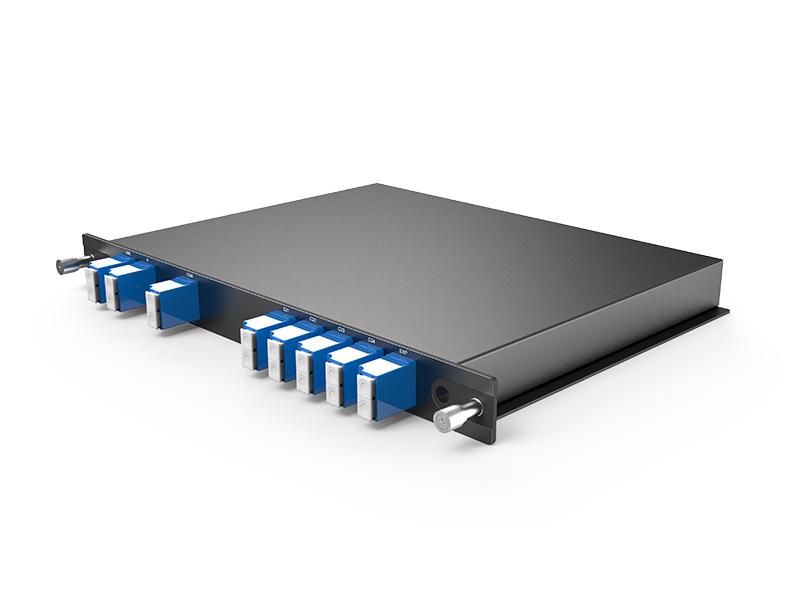

4CH DWDM MUX/ DEMUX Single Fiber

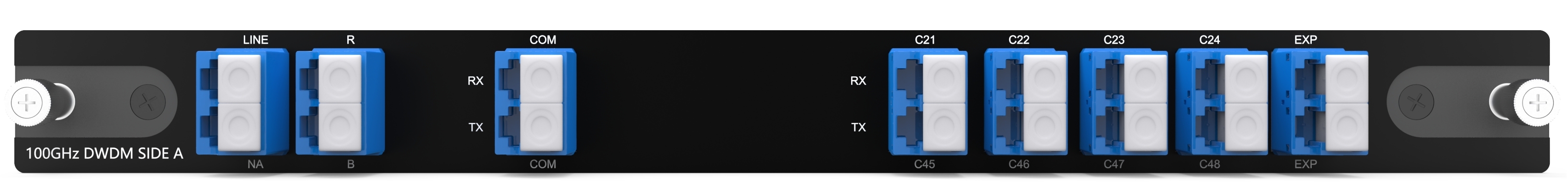

4-канальный DWDM MUX/DEMUX по одному волокну, сторона A

4CH DWDM MUX/ DEMUX Single Fiber

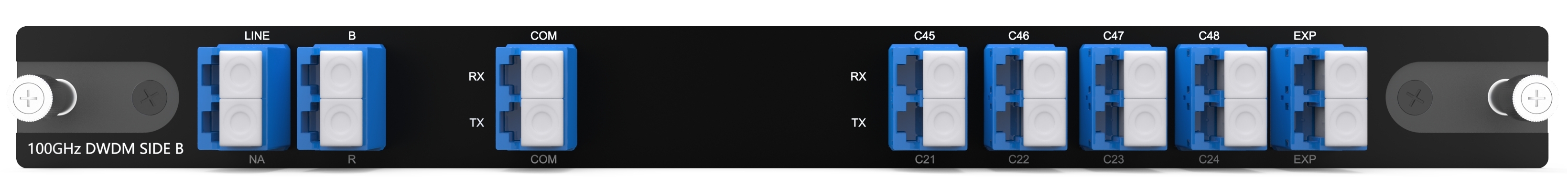

4-канальный DWDM MUX/DEMUX по одному волокну, сторона B

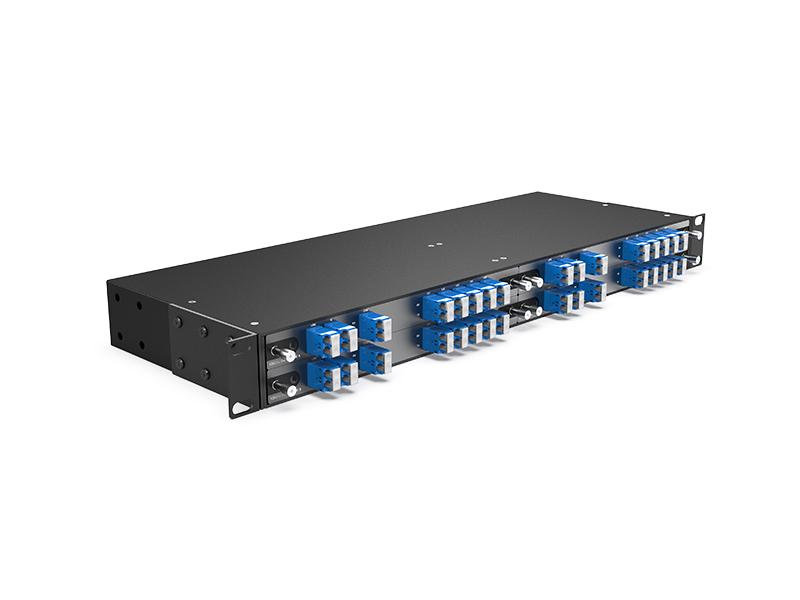

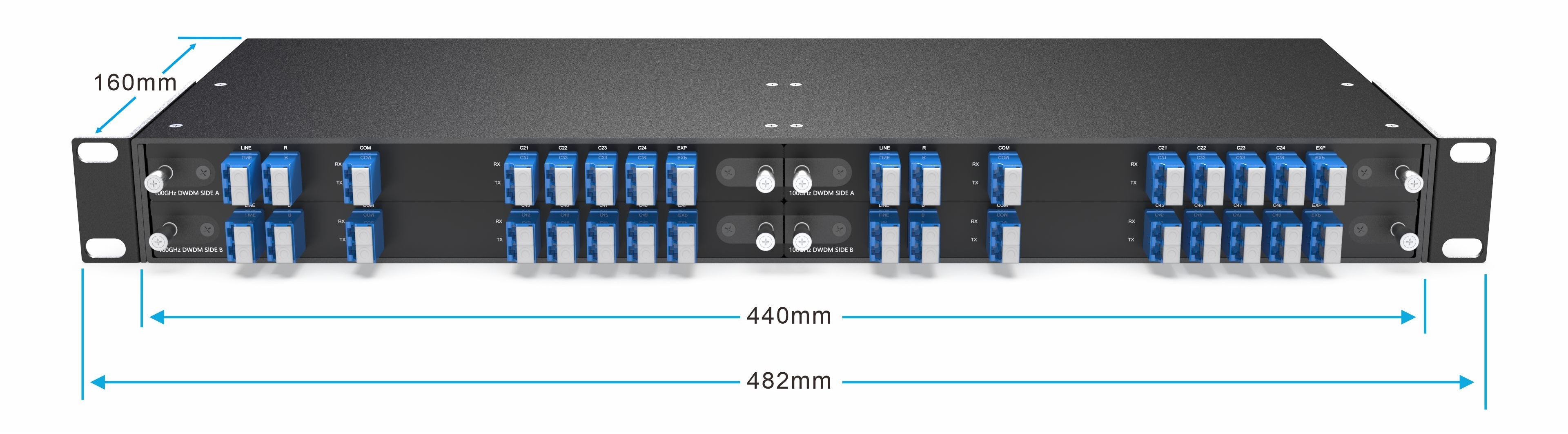

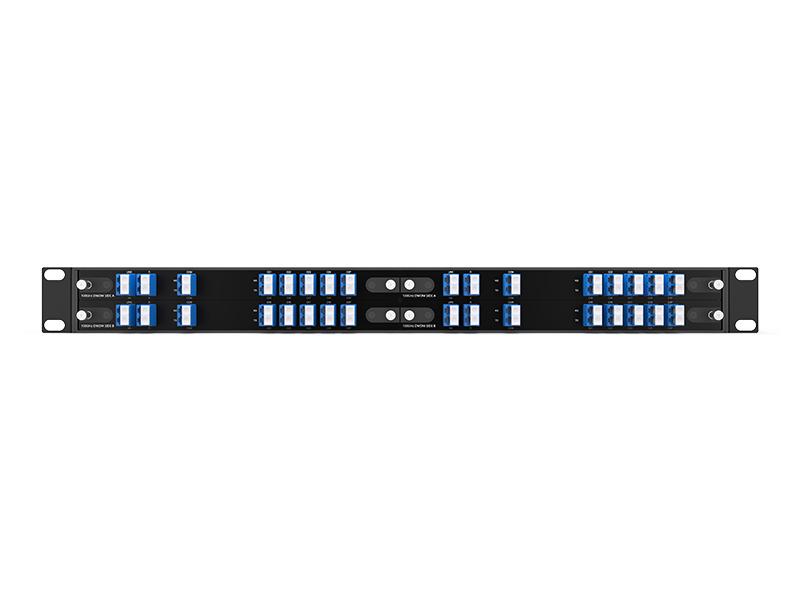

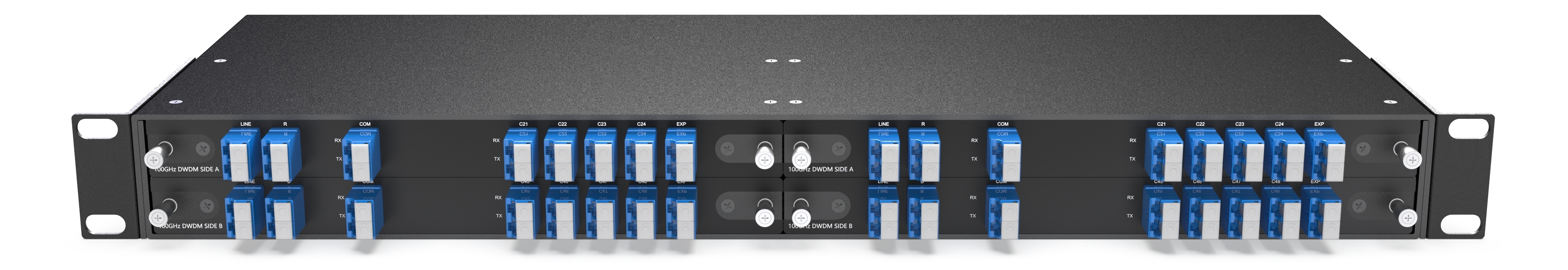

4-Slot 1U rack

Стойка 1U на 4 слота

Порт расширения для будущего увеличения пропускной способности позволяет увеличить пропускную способность сети, подключив ее к линейному порту другого DWDM MUX/DEMUX, поддерживающего другие длины волн, без необходимости установки или аренды дополнительных волокон.

Линия Ссылка

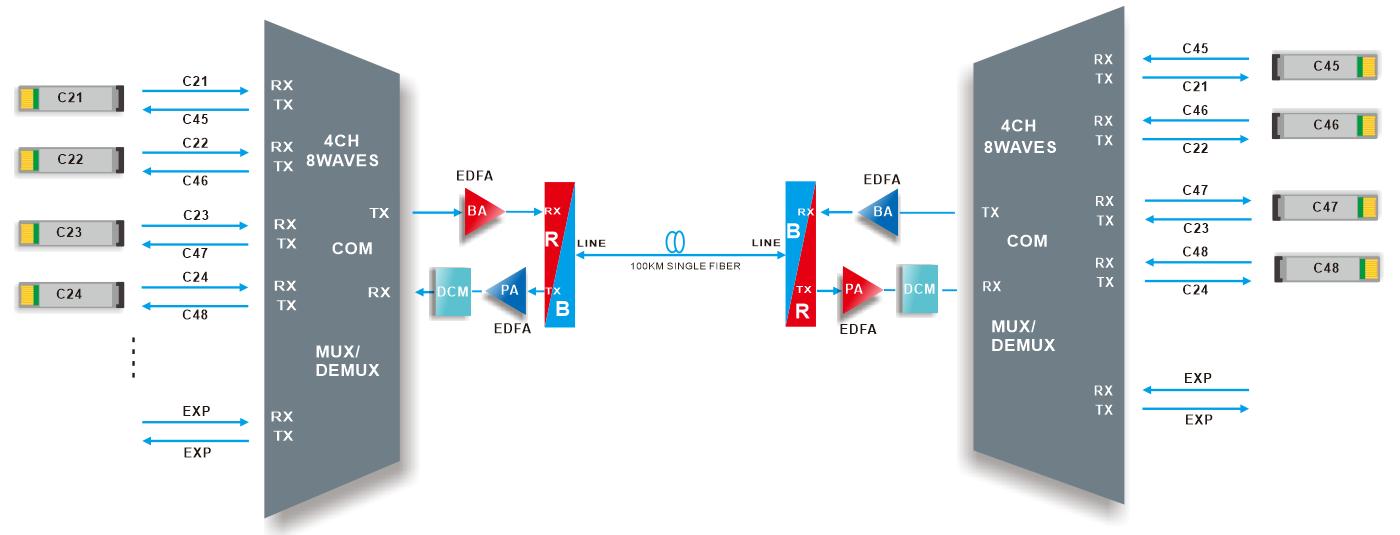

4CH DWDM MUX/ DEMUX Single fiber transmission

4-канальный DWDM MUX/DEMUX передача по одному волокну

4-канальный DWDM MUX/DEMUX поддерживает 4 канала разностного бизнеса в одном оптическом волокне для передачи данных «точка-точка».

Работает в сфере вещания и телевидения, IDC, финансов, государственного управления, облачных технологий, обработки больших объемов данных и других отраслях.

Спецификация продукта

Длина волны

4 канала 8 волн C21-C24/C45-C48

Разнос каналов

100 ГГц (0,8 нм)

Полоса пропускания канала

±0,11 нм

Технология

TFF (тонкопленочный фильтр)

Вносимые потери

≤ 2,4 дБ

Потеря связи

≤ 3,5 дБ

Возвратные потери

≥ 45 дБ

Направленность

≥ 45 дБ

Дисперсия поляризационных мод

≤ 0,1 пс

Потери, зависящие от поляризации

≤ 0,3 дБ

Изоляция каналов

Смежный ≥30 дБ
Несмежные ≥ 45 дБ

Температура

Рабочая температура от -40 до 85°C

Хранение при температуре от -40 до 85°C

Вносимые потери при R/B

ПРОХОД:≤ 0,6 дБ

Отражение: ≤0,8 дБ

Изоляция@R/B

ПРОЙДЕНО: ≥ 30 дБ

Отражение: ≥15 дБ

Вес нетто

Коробка LGX: 0,5 кг

Стойка 1U на 4 слота: 1,5 кг

Размеры (ВxШxГ)

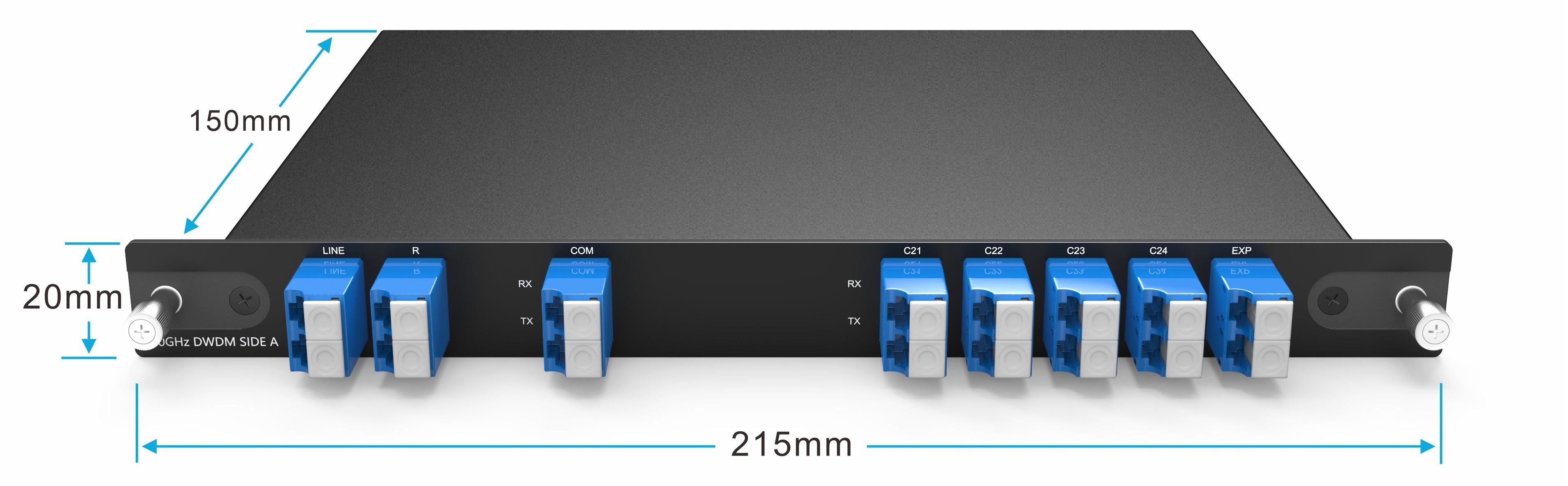

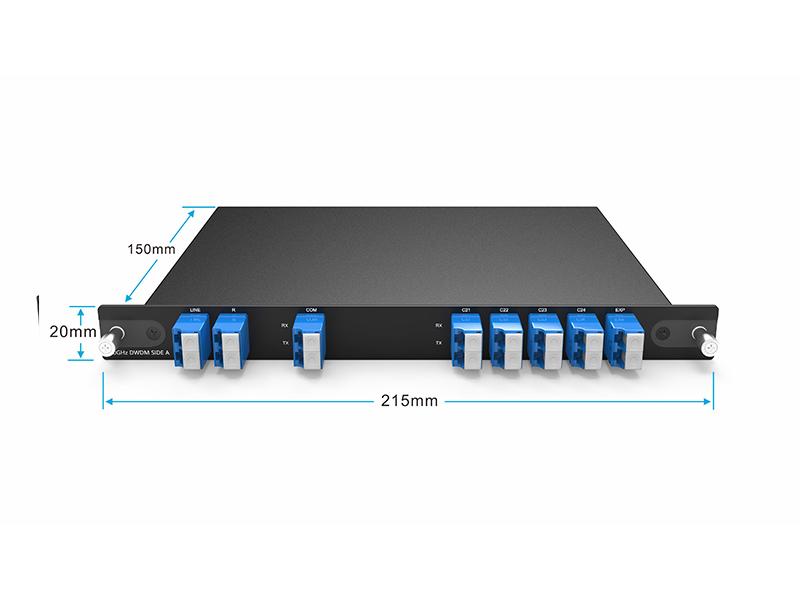

Коробка LGX: 20*215*150 мм

Стойка 1U: 44*440*230 мм

Примечание: указано с разъемами.

Информация о пакете

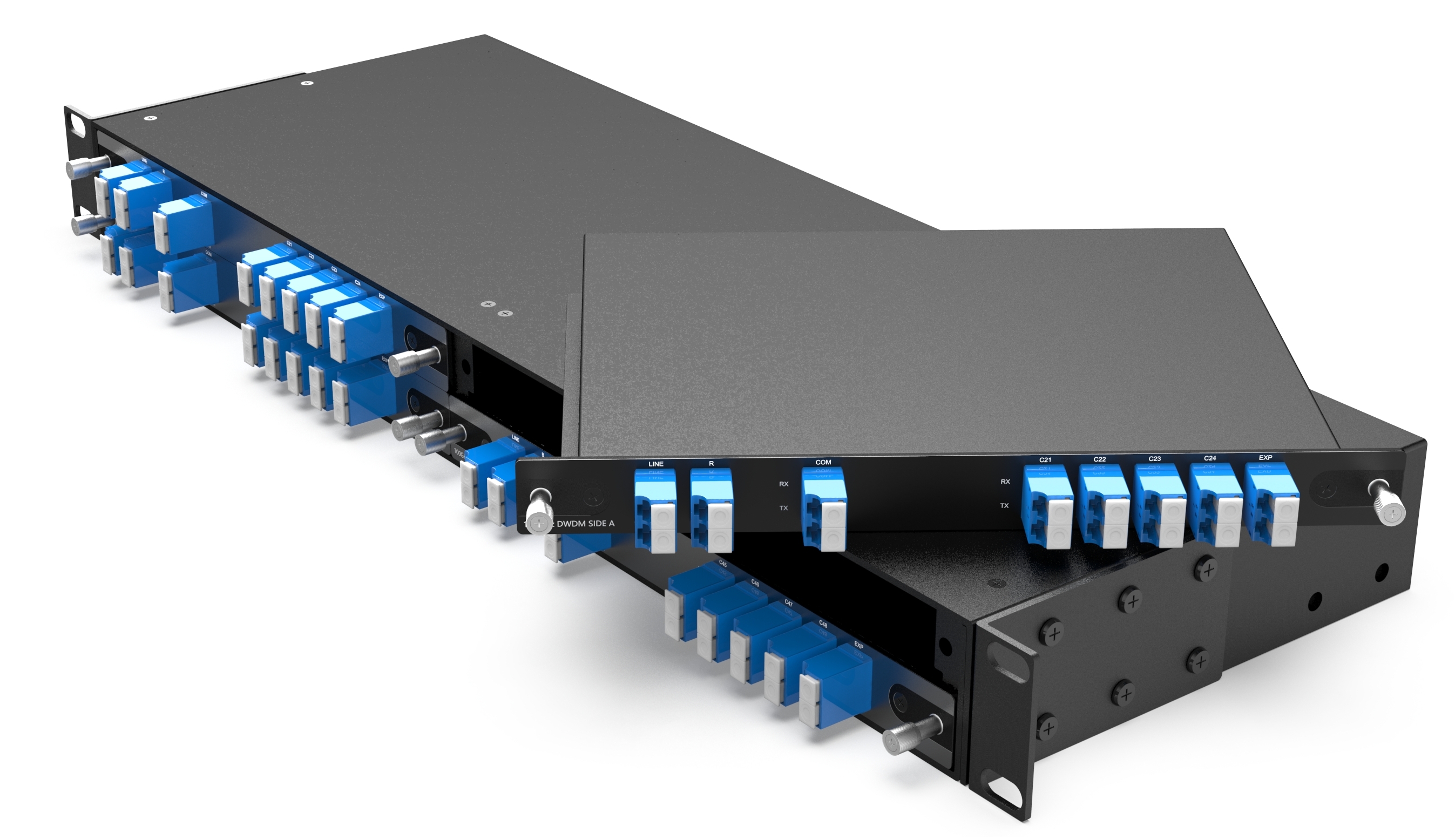

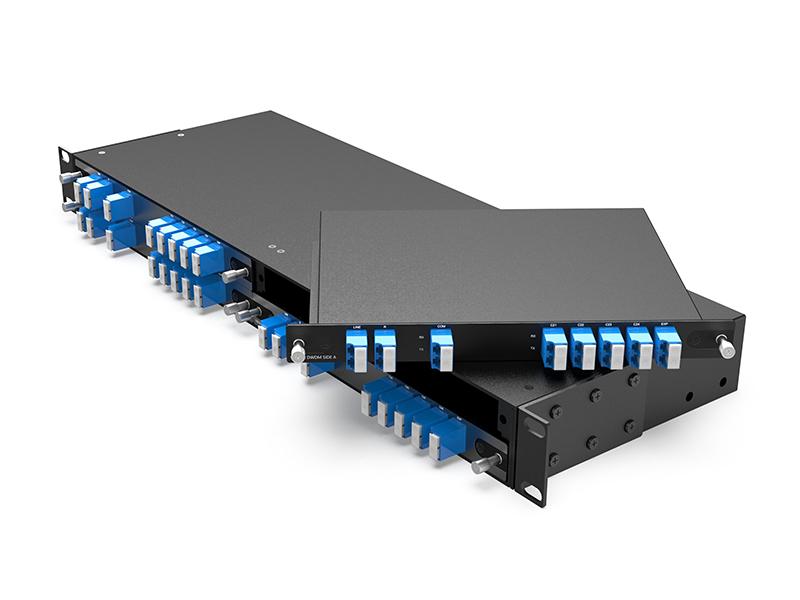

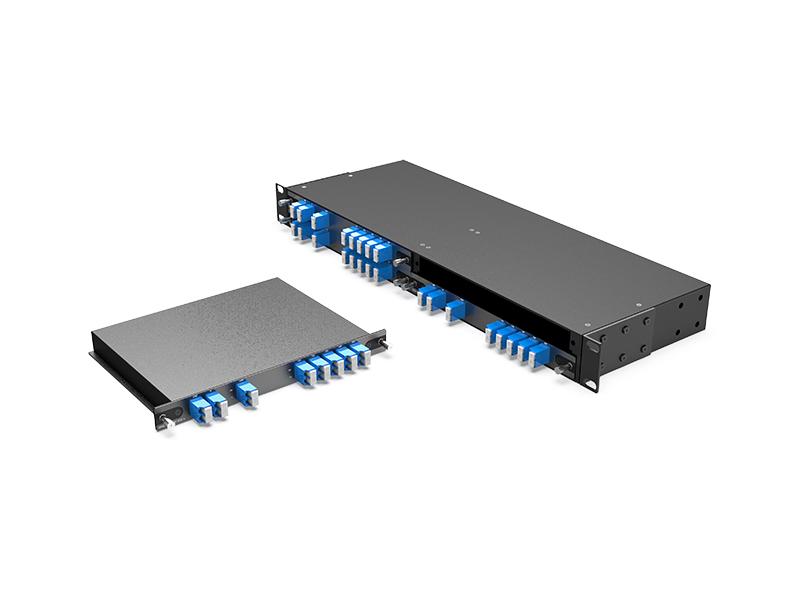

LGX BOX Plug in 4-Slot 1U Rack

LGX BOX Plug in 4-слотовая стойка 1U

4-Slot 1U Rack for LGX BOX

Стойка 1U на 4 слота для LGX BOX

Информация о заказе

Номер продукта

Описание продукта

DM4-LGX01-C2148-RB-A

DWDM мультиплексор/демультиплексор 4 канала, 8 волн (приёмник C21-C24/передача C45-C48), с портом EXP и фильтром RB, одно волокно, LC/UPC, подключаемый блок LGX 20*215*150 мм, сторона A

DD4-LGX01-C2148-RB-B

DWDM MUX/DEMUX 4 канала, 8 волн (RX C45-C48/TX C21-C24), с портом EXP и фильтром RB, одно волокно, LC/UPC, подключаемый блок LGX 20*215*150 мм, сторона B

1U-4LGX02

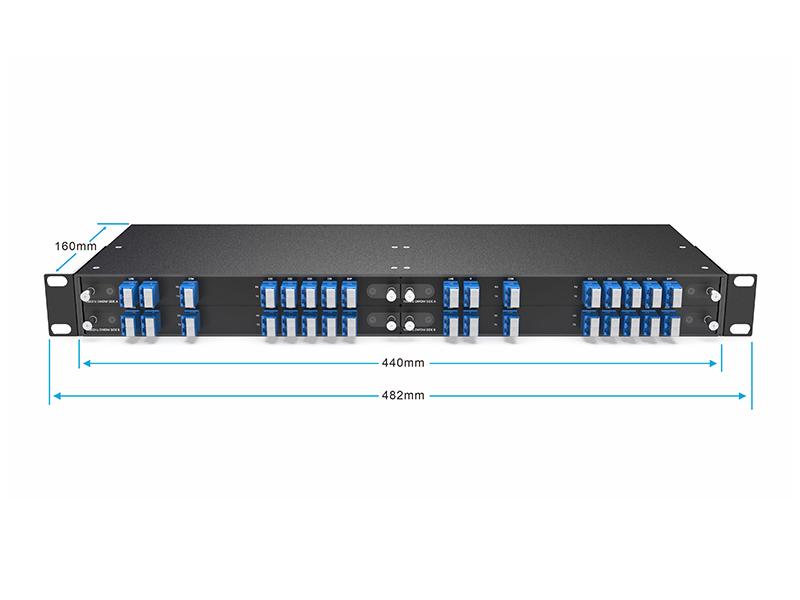

19-дюймовая стойка 1U с 4 слотами для подключаемого модуля LGX, 440*160*44 мм

Примечание: Мы поддерживаем индивидуальный дизайн, свяжитесь с нами по электронной почте.
