Обзор

В данном документе представлено пять наборов решений для межсоединений 100G для сценариев между шкафами и между этажами в центрах обработки данных, во всех из которых используется двухволоконная архитектура. Формы решений включают простое прямое соединение «точка-точка», пассивное мультиплексирование с разделением по длине волны с цветными каналами (DWDM), активную агрегацию WDM и межсоединение кластеров коммутаторов. Пассивные решения опираются на оптические модули линейной стороны DWDM, напрямую подключаемые к коммутаторам и работающие в паре с пассивными мультиплексорами/демультиплексорами для реализации передачи без каких-либо активных устройств. Если заказчики не могут заменить существующие оптические модули 100G LR4 на коммутаторах, можно выбрать активные решения WDM, оснащенные платами преобразования длин волн OTU, для гибкой адаптации, обслуживающие сценарии с различными масштабами кабельной разводки и ограничениями на модификацию оборудования.

Решение для межсоединений № 1: 4×100G 20KM, двухволоконное

Описание решения

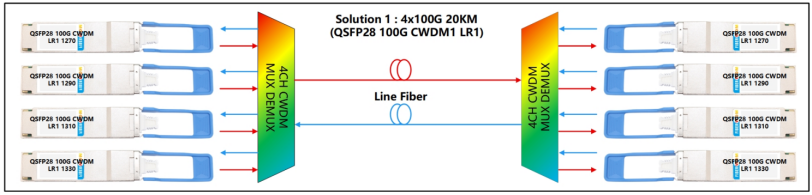

Разверните одно 4-канальное устройство волнового мультиплексирования CWDM на локальной и удаленной станциях соответственно вместе с модулями QSFP28 100G CWDM1 LR1. Это обеспечивает до четырех каналов двухволоконного межсоединения 100G малой дальности. Все решение не требует активных устройств или компенсации дисперсии; оптические модули подключаются непосредственно к коммутаторам.

Решение для межсоединений № 2: 5×100G 20KM, двухволоконное

Описание решения

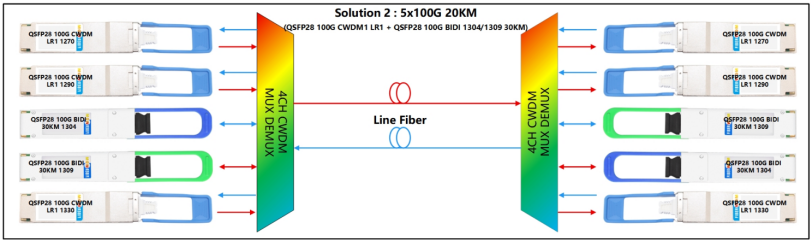

Разверните одно 4-канальное устройство волнового мультиплексирования CWDM на локальной и удаленной станциях соответственно, а также модули QSFP28 100G CWDM1 LR1 и модули QSFP28 100G BIDI 30KM (1304 нм / 1309 нм). Можно реализовать до пяти каналов двухволоконного межсоединения 100G малой дальности. В этом решении используются два одноволоконных двунаправленных модуля 100G для передачи через порт 1310 нм без взаимных помех, что добавляет один дополнительный канал 100G по сравнению с Решением 1. Для всего решения не требуются активные устройства или компенсация дисперсии; оптические модули подключаются непосредственно к коммутаторам.

Решение для межсоединений № 3: 16×100G 30KM, двухволоконное

Описание решения

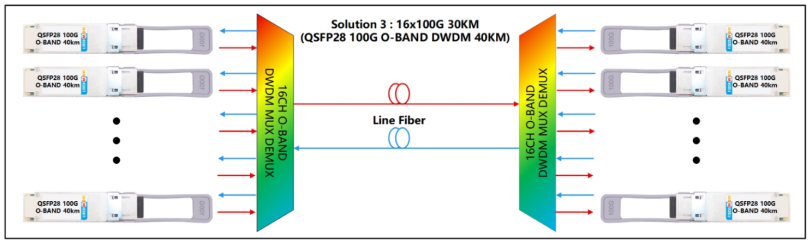

Разверните одно 16-канальное устройство волнового мультиплексирования O-BAND DWDM на локальной и удаленной станциях соответственно в паре с модулями QSFP28 100G O-BAND 40KM, поддерживающими до 16 каналов двухволоконного межсоединения 100G малой дальности. Для всего решения не требуются активные устройства или компенсация дисперсии. Оптические модули подключаются непосредственно к коммутаторам.

Решение для межсоединений № 4: 20×100G 2KM, двухволоконное

Описание решения

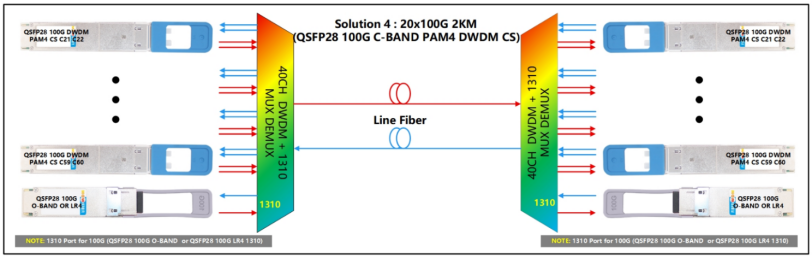

Разверните одно 40-канальное устройство волнового мультиплексирования C-BAND DWDM (с портом 1310 нм) на локальной и удаленной станциях с двухволновыми модулями QSFP28 100G DWDM PAM4 CS для достижения 20-канального двухволоконного межсоединения 100G малой дальности. Порт 1310 нм может дополнительно расширить один дополнительный канал 100G с помощью оптического модуля QSFP28 100G O-BAND DWDM или QSFP28 100G 1310 нм LR4. В полном решении не используются активные устройства или компенсация дисперсии; оптические модули подключаются непосредственно к коммутаторам.

Решение для межсоединений № 5: Двухволоконная передача со смешанными скоростями 10G/100G (макс. 80 КМ)

Описание решения

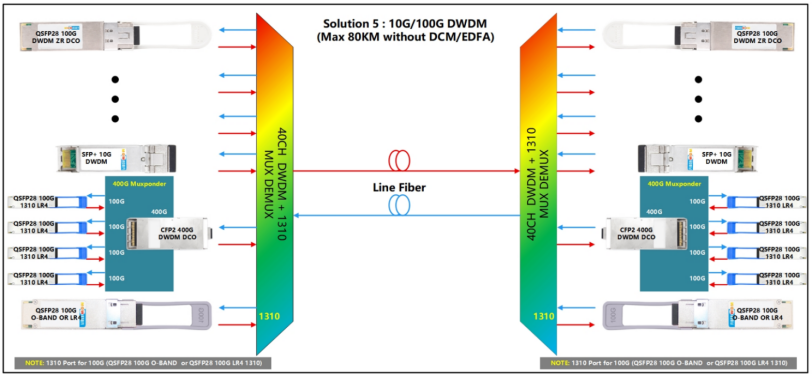

Разверните одно 40-канальное устройство волнового мультиплексирования C-BAND DWDM (с портом 1310 нм) на локальной и удаленной станциях. Используйте когерентные оптические модули QSFP28 100G DWDM ZR DCO или оптические модули SFP+ 10G DWDM для реализации многоканального смешанного двухволоконного межсоединения малой дальности для служб 10G и 100G. Порт 1310 нм поддерживает один дополнительный канал расширения 100G с модулем QSFP28 100G O-BAND DWDM или QSFP28 100G 1310 нм LR4. Это решение не требует активных устройств, усиления EDFA и компенсации дисперсии. Оптические модули можно напрямую вставлять в коммутаторы. Для передачи с более высокой пропускной способностью добавьте платы 400G Muxponder, когерентные модули CFP2 400G DCO и оптические модули QSFP28 100G 1310 нм LR4 для получения большей пропускной способности, что особенно подходит для сценариев межсоединений малой дальности в центрах обработки данных.
