В кабельных системах центров обработки данных MPO-LC полярность кассеты задает сопоставление волокон между магистральным портом MPO и передними дуплексными портами LC. Она определяет, совпадают ли пути передачи и приема, а ошибка в полярности приведет к тому, что линия связи просто не поднимется. Существует пять основных типов полярности — A, AF, B1, B2 и U, каждый из которых соответствует определенному методу кабельной разводки ANSI/TIA-568.

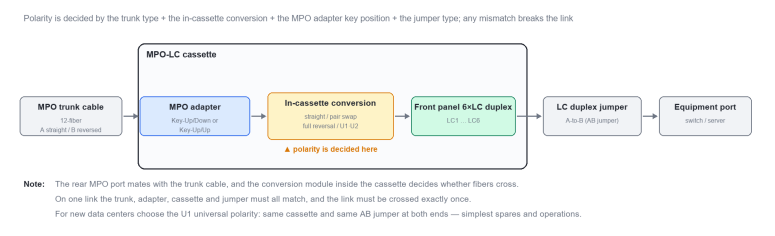

Рисунок 1. Кассета MPO-LC: внутренняя структура и место настройки полярности

Тип A соответствует Метод-A, объединяя адаптер типа A (с ключом вверх/вниз) с прямым магистральным кабелем типа A. Волокна проходят через кассету напрямую, поэтому последовательность 1–12 сохраняется. Развертывание простое, но на двух концах требуются разные патч-корды (AA на одном конце, AB на другом), что затрудняет обслуживание. В основном встречается в устаревших дуплексных инсталляциях 10G/25G LC.

Тип AF также использует адаптер типа A и магистральный кабель типа A; разница заключается в том, что кассета выполняет обмен пар внутри себя (1↔️2, 3↔️4), меняя местами Tx/Rx на каждом дуплексном порту. Используясь в паре с Типом A, она позволяет применять патч-корды AB с обоих концов, упрощая коммутацию на объекте. Она подходит для модернизации сетей MPO-LC высокой плотности.

Тип B1 и B2 соответствуют Метод-B, оба используют адаптер типа B (с ключом вверх/вверх) с перевернутым магистральным кабелем типа B. Тип B1 является сквозным внутри кассеты, поэтому инверсия Tx/Rx выполняется адаптером; это наиболее распространенная полярность типа B. Тип B2 меняет местами всю последовательность 1–12 внутри кассеты, поэтому инверсия обрабатывается самой кассетой, и ее необходимо использовать в паре с прямым магистральным кабелем (перевернутый магистральный кабель приведет к двойной инверсии и разрыву связи). Тип B2 обычно представляет собой разработку конкретного производителя с плохой взаимозаменяемостью. Никогда не смешивайте их.

Тип U (U1/U2) — это универсальная полярность, добавленная стандартом ANSI/TIA-568.3-E (2022) и являющаяся предпочтительным выбором для новых объектов. U1 и U2 используют магистральный кабель типа B и дуплексные патч-корды AB, и на обоих концах можно применять кассету одного и того же типа U — нет необходимости различать типы кассет. Разница заключается в адаптере: U1 использует адаптер типа A и поддерживает как многомодовые, так и одномодовые волокна, и обычно используется для разветвления/агрегации модулей; U2 использует адаптер типа B и в основном применяется для многомодовых дуплексных каналов. Их компоненты не взаимозаменяемы.

Таблица 1. Краткое руководство по выбору шести типов полярности кассет

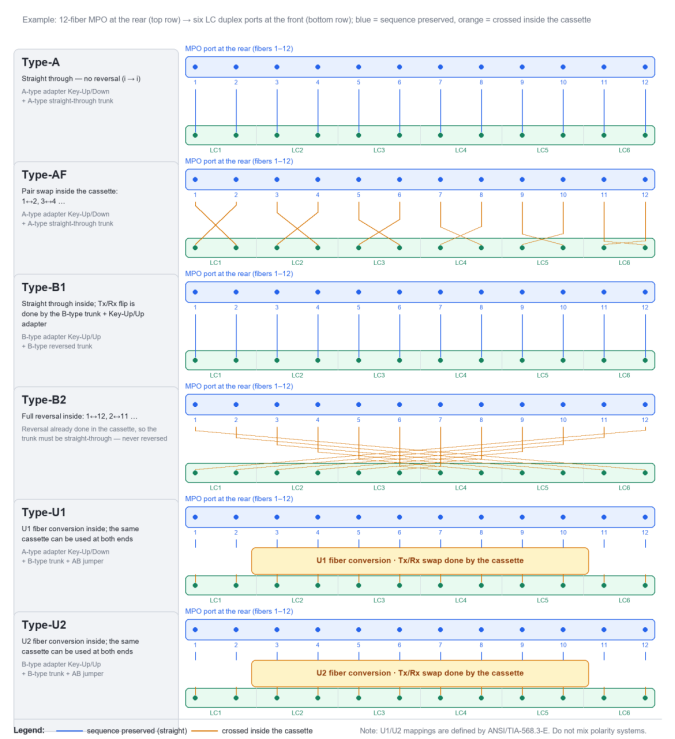

Рисунок 2  Внутрикассетная разводка волокон для шести типов полярности (12-волоконный MPO → 6 дуплексных портов LC)

Инженерное правило: используйте одну систему полярности на линию связи. Никогда не смешивайте A/AF, B1/B2 или U в разных системах. Для новых центров обработки данных предпочтительнее U1; для модернизации уставшего оборудования используйте A/AF или B1 по мере необходимости.

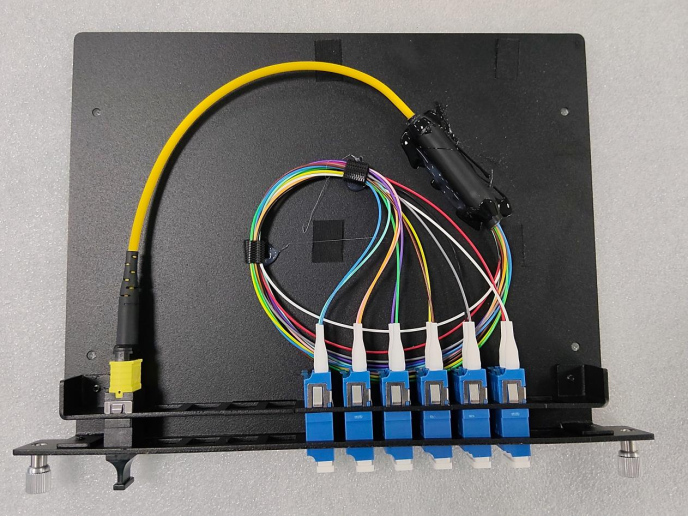

Рисунок 3  Кассета MPO-LC на объекте: 12-волоконный коннектор MPO сзади, разветвленный на шесть дуплексных портов LC спереди

Часто задаваемые вопросы (FAQ)

Вопрос 1  Как быстро определить, какую полярность использует кассета?

Начните с положения ключа адаптера MPO: положение ключа вверх/вниз (тип A) обычно означает A, AF или U1, тогда как ключ вверх/вверх (тип B) обычно означает B1, B2 или U2. Затем проверьте этикетку кассеты и выясните, является ли магистральный кабель прямым или перевернутым. Меняет ли кассета волокна местами внутри, снаружи не видно, поэтому сверьтесь с таблицей разводки волокон от производителя и проверьте каждую жилу с помощью источника красного света на критических линиях связи.

Вопрос 2  Типы A и AF относятся к методу A — почему их нужно использовать парами?

В кассете типа A волокна проходят насквозь, а переключение Tx/Rx выполняется соединительным кабелем (патч-кордом); тип AF переносит это переключение внутрь кассеты. При совместном использовании оба конца линии могут применять патч-корды AB без необходимости отслеживать, какому концу требуется AA. Если во всей линии используется только A или только AF, то переключение происходит на один раз меньше или на один раз больше, и в итоге линии Tx/Rx все равно оказываются перекрещенными.

Вопрос 3  Почему для новых центров обработки данных рекомендуется тип U1?

Для U1/U2 на обоих концах используется одинаковая кассета и одинаковый патч-корд AB, поэтому понятия «кассета конца A» и «кассета конца B» отсутствуют. Требуется только одна запасная часть, что делает расширение и замену при неисправностях максимально простыми. В U1 используется адаптер типа A, который поддерживает как многомодовый, так и одномодовый режим. Обратите внимание, что U1 и U2 используют разные адаптеры и их компоненты не взаимозаменяемы — не смешивайте их в одной линии связи.

Вопрос 4  Что происходит при неправильной полярности и как выполнить поиск и устранение неисправностей?

Обычно линия связи не поднимается или пакеты теряются слишком часто, поскольку приемопередатчики на двух концах не могут установить соединение. Выполняйте поиск и устранение неисправностей в следующем порядке: (1) убедитесь, что типы полярности кассет на обоих концах действительно совпадают; (2) проверьте, является ли магистральный кабель прямым или перевернутым; (3) проверьте, являются ли патч-корды типа AA или AB и согласованы ли оба конца; (4) проверьте разводку жила за жилой с помощью источника красного света или измерителя оптической мощности, а затем замените соответствующий компонент после определения расположения неисправной жилы.
