RSFP56-50G-LR — это трансивер SFP56 с лазером DFB на длине волны 1310 нм, обеспечивающий скорость передачи данных 50 Гбит/с. Он предназначен для передачи и приема оптических данных на расстояние до 10 км по одномодовому волокну. Трансивер соответствует стандартам SFF-8472, SFF-8402, SFF-8432 и соответствующим разделам SFF-8431. Функции цифровой диагностики доступны через двухпроводной последовательный интерфейс, как указано в стандарте SFF-8472.

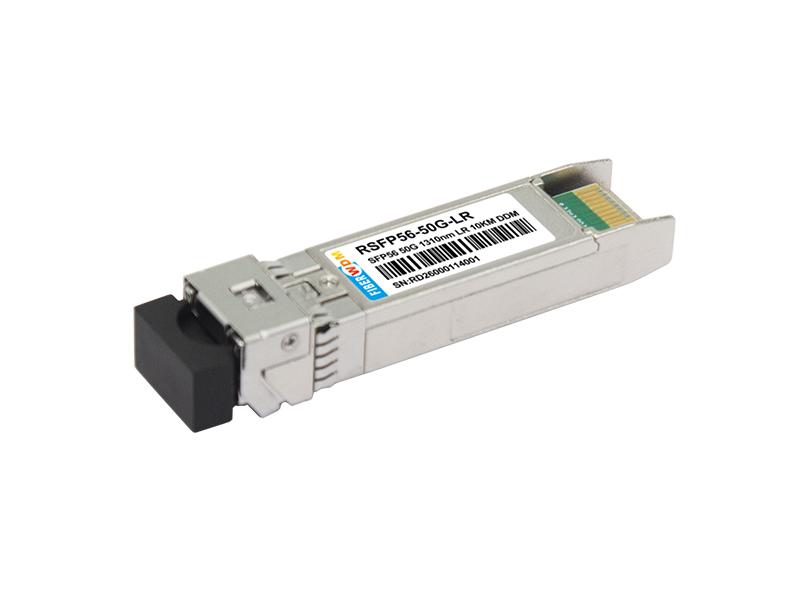

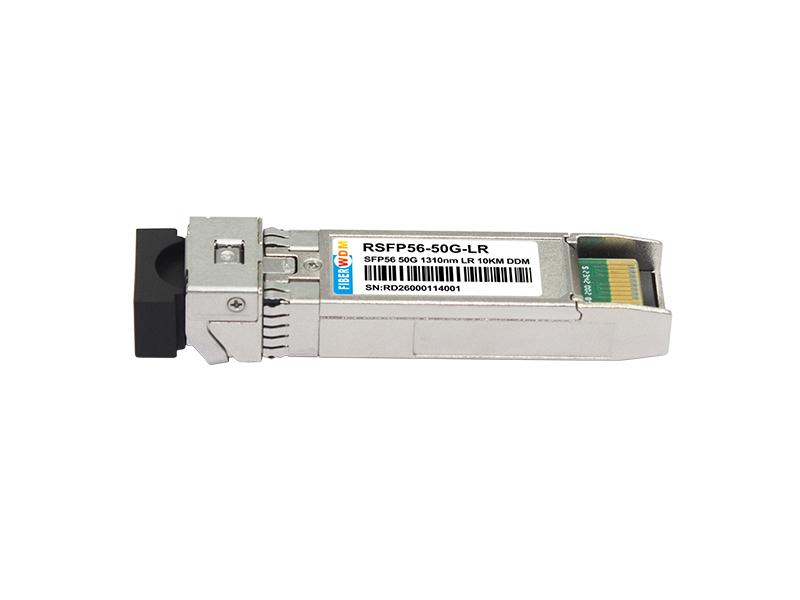

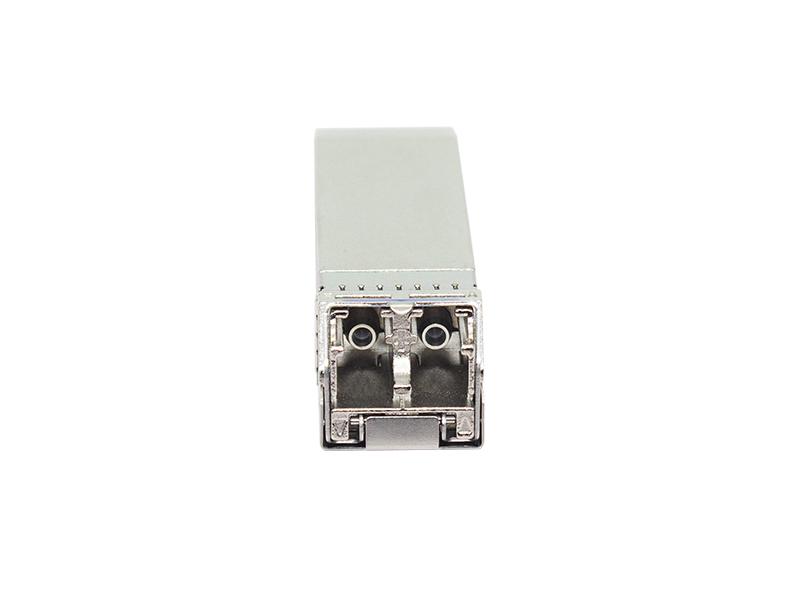

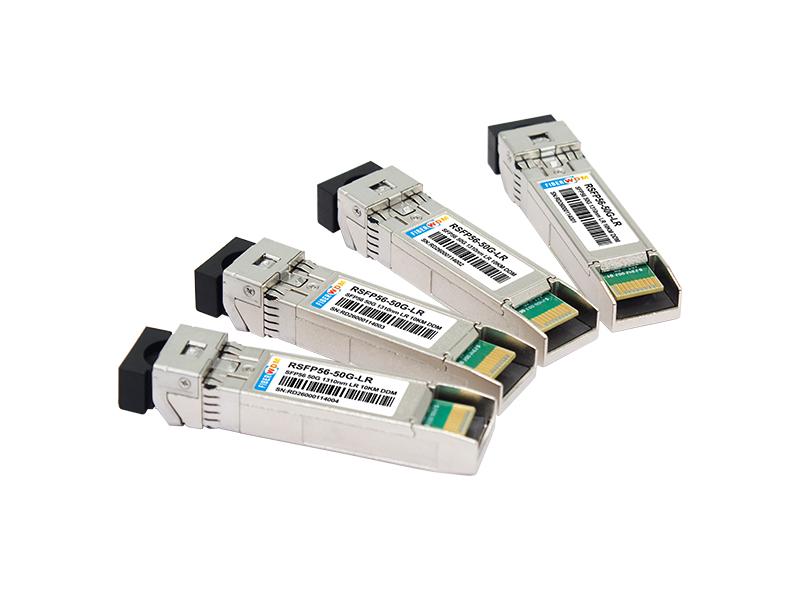

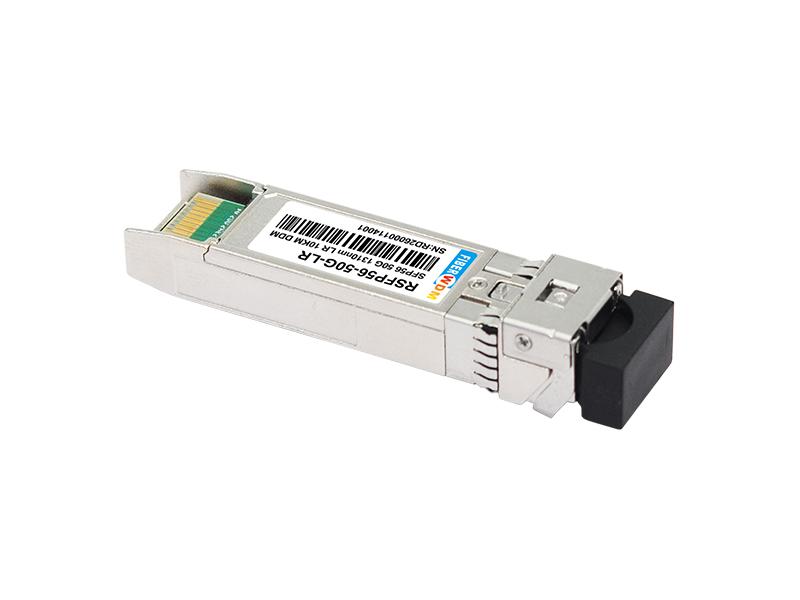

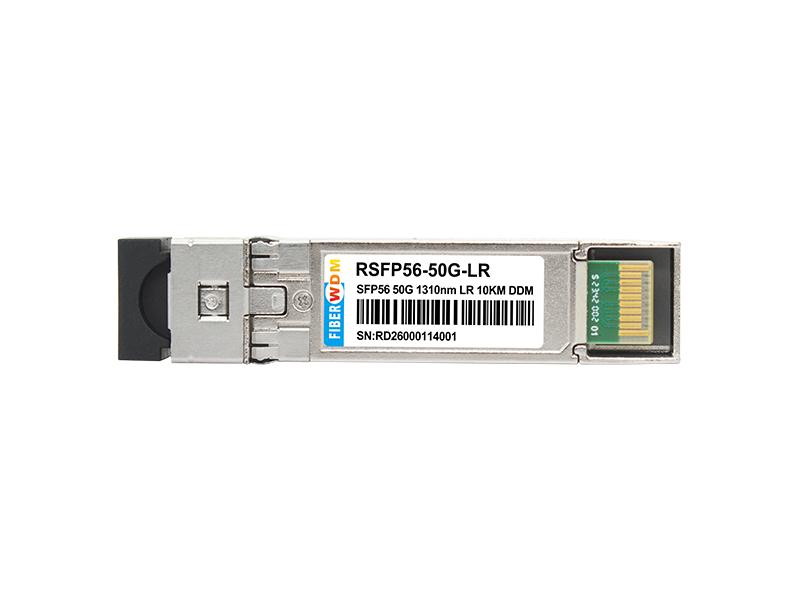

Трансивер SFP56 50G 1310 нм LR 10KM DDM RSFP56-50G-LR
ОПРЕДЕЛЕНИЕ ОПТИЧЕСКИХ ПОРТОВ
| НЕТ. | Параметр | Символ | Единица | Мин. | Тип. | Макс. | Примечание |
| Передатчик | |||||||
| 3.1 | Центральная длина волны | λ | нм | 1295 | 1310 | 1325 | |
| 3.2 | Ширина спектра | -20 дБ | нм | 1 | ||||
| 3.3 | Коэффициент подавления боковых режимов | SMSR | дБ | 30 | |||
| 3.4 | Средняя стартовая мощность | дБм | -4.5 | 4.2 | |||
| 3.5 | OMA_outer | ПОМА | дБм | -1.5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | дБм | -2.9 | 26.5625Gbd_PAM4 | |||
| 3.7 | Закрытие диаграммы направленности передатчика и дисперсии для PAM4 (TDECQ) | дБ | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | дБ | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.9 | Передатчик и дисперсия (TDP) | дБ | 2.7 |
25.78125Gbd_NRZ ,10.3125Gbd_NRZ |
|||
| 3.10 | Средняя мощность излучения выключенного передатчика | дБм | -30 | ||||
| 3.11 | Коэффициент вымирания | ER | дБ | 3.5 | |||
| 3.12 | Допуск на оптические потери отражения | дБ | 15.6 | ||||
| 3.13 | RIN15.6OMA | дБм | -132 | ||||
| 3.14 | Коэффициент отражения передатчика | дБ | -26 | ||||
| Приёмник | |||||||
| 3.15 | Центральная длина волны | λ | нм | 1295 | 1325 | ||
| 3.16 | Порог повреждений | дБм | 5.2 | ||||
| 3.17 | Средняя мощность приема | дБм | -10.8 | 4.2 | |||
| 3.18 | Мощность приемника (OMA) | дБм | 4 | ||||
| 3.19 | Чувствительность приемника (OMA) | ПОМА | дБм | -8.4 | 1 | ||
| монитор без питания RX | дБм | -40 | |||||
| 3.20 | Подтвердить линию видимости | ЛОСА | дБм | -30 | |||
| 3.21 | Линия обзора при дезактивации | ПОСЛ. | дБм | -14 | |||
| 3.22 | Гистерезис LOS | дБ | 0,5 | ||||
Примечание: Измерения проводились с использованием модуляции PAM4 26,5625 Гбит/с, PRBS31Q, ER≥3,5 дБ, BER<2,4E-4.
ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ ПОРТОВ
| Параметр | Символ | Единица | Мин. | Тип. | Макс. |
| напряжение питания | ВЦК | В | 3.14 | 3.3 | 3.46 |
| Потребление электроэнергии | П | В | 2.0 | ||
| Передатчик | |||||
| Входное дифференциальное сопротивление | РИН | Ω | 100 | ||
| Односторонний ввод данных | VIN | мВп-п | 100 | 450 | |
| Напряжение отключения передачи | ВДИС | В | 2 | VCCHOST | |
| Напряжение разрешения передачи | ВЕН | В | ВИ | VEE+0.8 | |
| Напряжение подтверждения ошибки передачи | ВФА | В | 2.2 | VCCHOST | |
| Напряжение отключения при неисправности передачи | ВФДА | В | ВИ | VEE+0.4 | |
| Приёмник | |||||
| Одностороннее колебание выходного сигнала данных | VOD | мВп-п | 225 | 450 | |
| Разрыв линии видимости | ВЛОСФТ | В | 2.2 | VCCHOST | |
| LOS Normal | ВЛОСНР | В | ВИ | VEE+0.4 | |

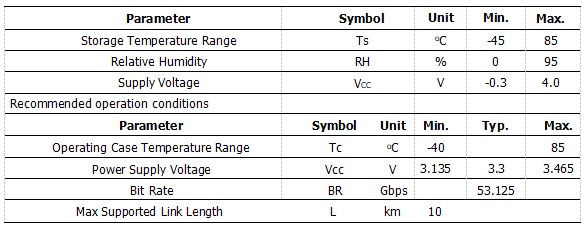

АБСОЛЮТНО МАКСИМАЛЬНЫЕ РЕЙТИНГИ
Рекомендуемые условия хранения

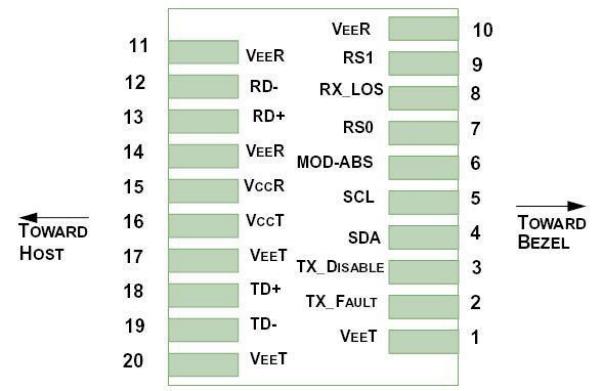

ОПРЕДЕЛЕНИЯ ФУНКЦИЙ КОНТАКТОВ
| Номер пин-кода. | Символ | Логика | Описание |
| 1,17,20 | ВиТ | Подключено к сигнальной земле на материнской плате. | |
| 2 | Ошибка TX | Выход LVTTL | Выходной сигнал ошибки передатчика модуля |
| 3 |
Отключение TX |
Вход LVTTL | Модуль управления отключением передатчика |
| 4 | СДА |
Вход/выход LVTTL |
данные двухпроводного последовательного интерфейса |
| 5 | СКЛ | Вход/выход LVTTL | 2-проводной последовательный интерфейс часов |
| 6 | МОД-АБС | Модуль отсутствует (подключен к заземлению модуля) | |
| 7 | РС0 | Вход LVTTL | Выбор скорости 0 (Rx): Низкий = обход CDR; Высокий = выбор CDR |
| 8 | ЛОС | Выход LVTTL | Потеря сигнала приемником |
| 9 | RS1 | Вход LVTTL | Выбор скорости 1 (Tx): Низкий = обход CDR; Высокий = выбор CDR |
| 10,11,14 | ВиР | Подключено к сигнальной земле на материнской плате. | |
| 12 | РД- | Вывод CML | Приёмник выдаёт инвертированные данные на выходе, с внутренней связью по переменному току и оконечным сопротивлением. |
| 13 | РД+ | Вывод CML | Приёмник выдаёт неинвертированные данные, имеет внутреннюю связь по переменному току и согласование по напряжению. |
| 15 | VccR | Питание приемника 3,3 В | |
| 16 | VccT | Питание передатчика: 3,3 В | |
| 18 | TD+ | Вход CML | Неинвертированный входной сигнал передатчика, внутренняя связь по переменному току и оконечная нагрузка. |
| 19 | ТД- | Вход CML | На входе передатчика инвертированы данные, имеется внутренняя связь по переменному току и оконечная нагрузка. |
Информация о заказе
| Номер детали. | Описание |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |

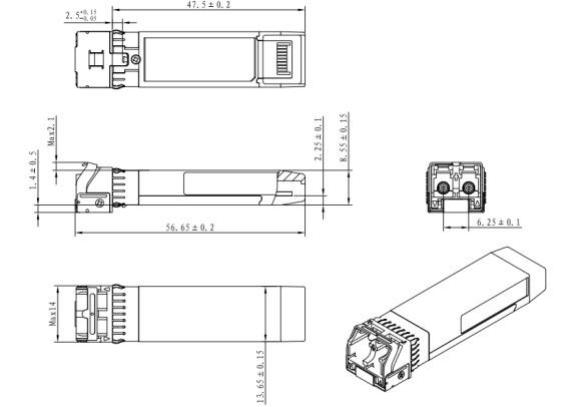

МЕХАНИЧЕСКИЕ ЧЕРТЕЖИ
Механическая структура
СОБЛЮДЕНИЕ НОРМАТИВНЫХ ТРЕБОВАНИЙ
| Особенность | Метод испытания | Производительность |
| Электростатический разряд (ЭСР) на электрические контакты | Метод 3015.7 стандарта MIL-STD-883C | Класс 1 (> 1500 Вольт) |
| Устойчивость к электростатическому разряду (ЭСР) | Вариант IEC 61000-4-2 | Низковольтный 4 (Разряд в воздухе: 15 кВ; Контактный разряд: 8 кВ) |
|
Электромагнитный Помехи (ЭМП) |
CISPR22 ITE Класс B EN55022 Класс B FCC Класс B |
Соответствует стандартам |
| Иммунитет | IEC61000-4-3 Класс 2 EN55024 | Как правило, не наблюдается измеримого эффекта от воздействия поля напряженностью 3 В/м, изменяющегося в диапазоне от 80 до 1000 МГц, приложенного к трансиверу без защитного корпуса. |
