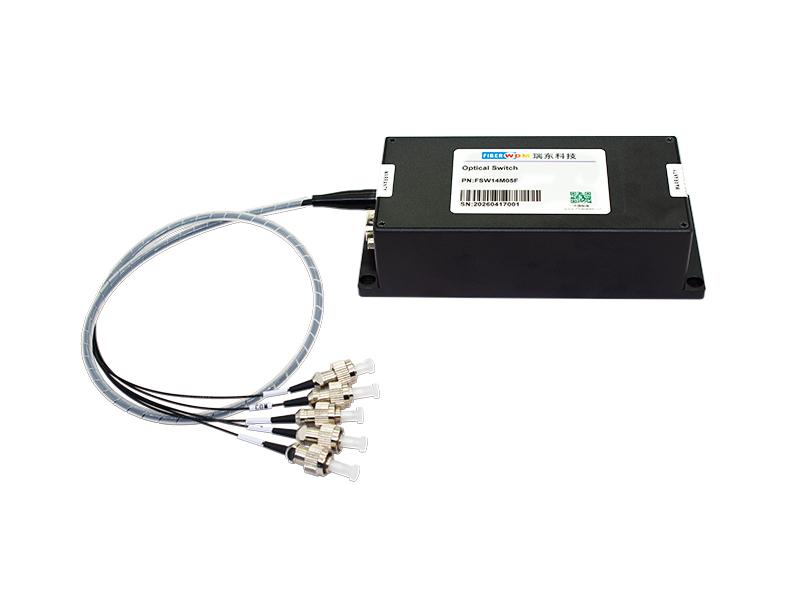

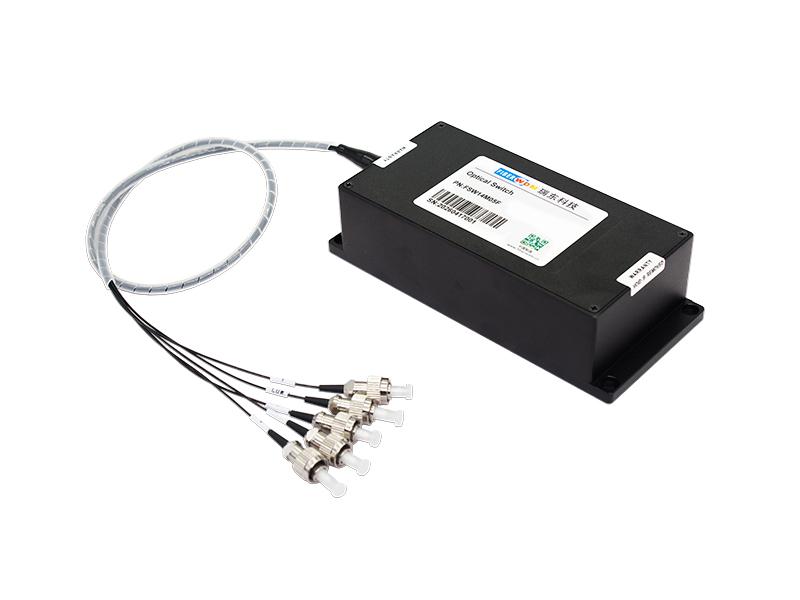

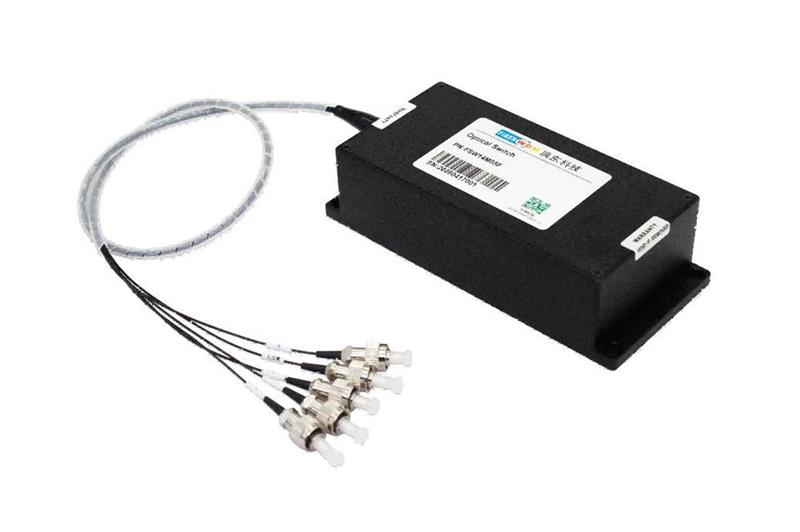

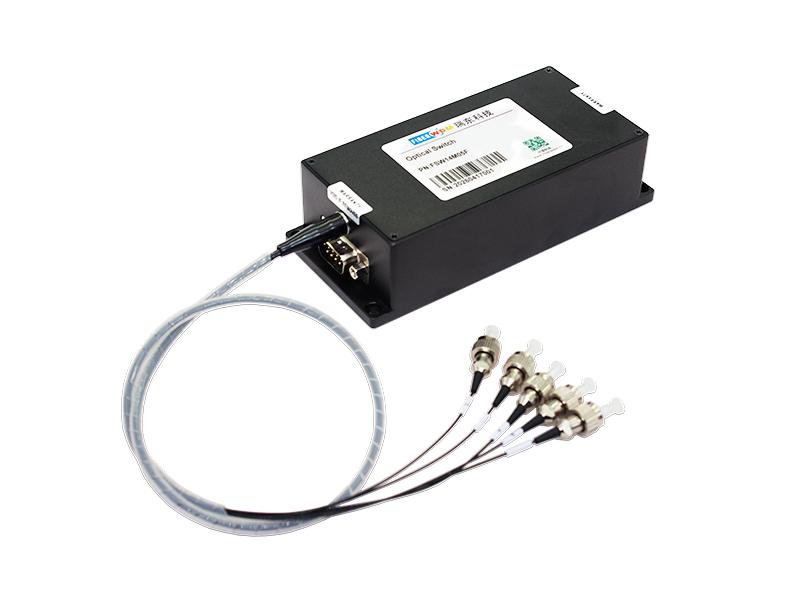

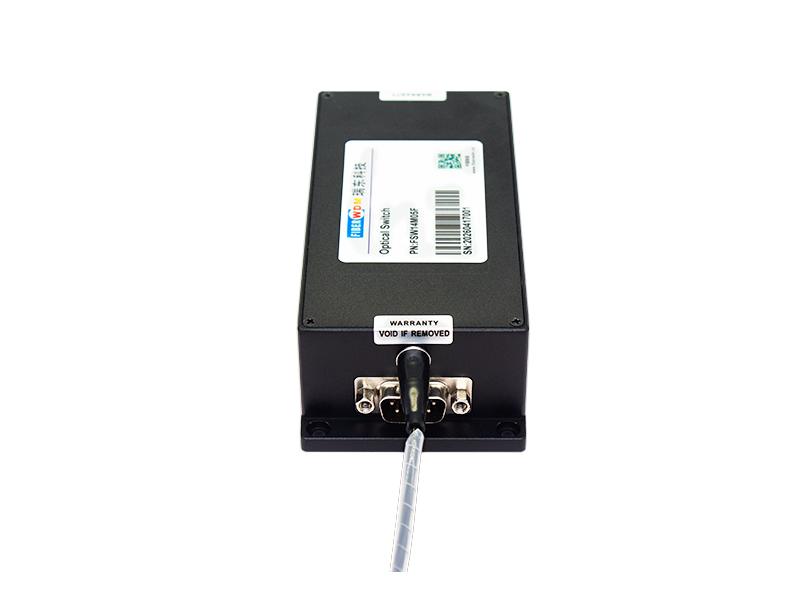

Оптический переключатель на многомодовом волокне с шагом 1x4

Оптический переключатель на многомодовом волокне 1x4 со ступенчатым профилем показателя преломления, диапазон 405-640 нм, длина волны 50/125 мкм (NA0.22)

0,9 мм 0,5 м оптоволокно, FC/UPC, последовательный порт RS-232, модуль 135x60x35 | FSW14M05F

Функции:

• Широкая спектральная совместимость

Охватывает весь видимый диапазон света от 405 нм (фиолетовый) до 640 нм (красный), совместим с распространенными полупроводниковыми лазерами, светодиодами и ксеноновыми источниками света, удовлетворяя различным требованиям, таким как обнаружение флуоресценции и конфокальная микроскопия.

• Низкие вносимые потери и высокая изоляция канала

Точная оптическая юстировка и согласованная конструкция со ступенчатым многомодовым волокном обеспечивают низкие вносимые потери и низкие перекрестные помехи между каналами, гарантируя целостность сигнала и точность измерений.

• Прочный и долговечный, с надежностью промышленного класса.

Оснащен волоконно-оптическими разъемами 0,9 мм и разъемами FC/UPC, отличающимися высокой механической прочностью и превосходной повторяемостью при подключении и отключении. Полностью металлический экранированный корпус эффективно противостоит электромагнитным помехам, что позволяет использовать устройство как в лабораторных, так и в промышленных условиях.

• Компактная модульная конструкция

Небольшие габариты 135×60×35 мм упрощают интеграцию в систему и монтаж в стойку. Управление осуществляется через стандартный последовательный порт RS-232 с упрощенным набором команд, поддерживающим прямое управление ПК, ПЛК и встроенными системами.

• Гибкое переключение каналов

Архитектура с 1 входом и 4 выходами (или выбор 4 входов и 1 выхода), поддерживающая однонаправленный выбор оптического пути. Быстрое переключение и точное позиционирование каналов позволяют автоматизировать многоканальный сбор данных с временным разделением при использовании в сочетании с программным обеспечением.

Приложение:

• Применение в биомедицине: Проточная цитометрия, конфокальная микроскопия, многоканальное флуоресцентное детектирование для эндоскопов.
• Спектральный анализ: Автоматическое переключение многоканальных ячеек для образцов, системы спектрального анализа LIBS/OES.
• Промышленная инспекция: Многопозиционное переключение источников света для систем машинного зрения и разделения лазерных лучей при лазерной маркировке.
• Научные исследовательские эксперименты: Автоматическая настройка оптического тракта, мультиплексирование с разделением по времени для нескольких детекторов, экспериментальные платформы для квантовой оптики.

Технические характеристики:

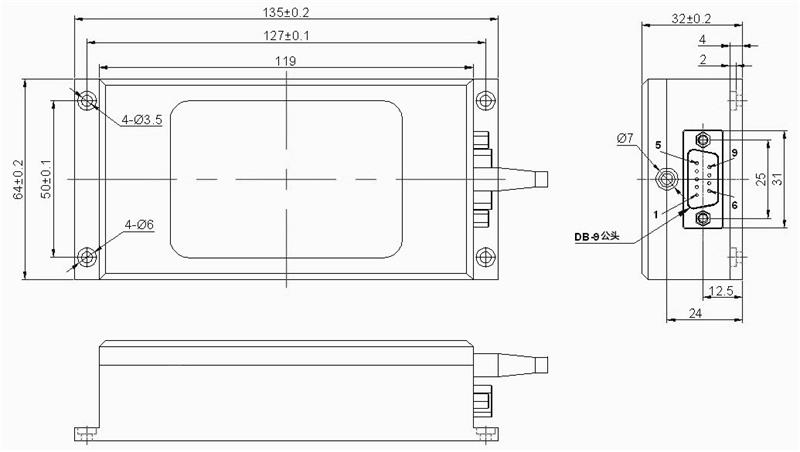

Размеры изделия

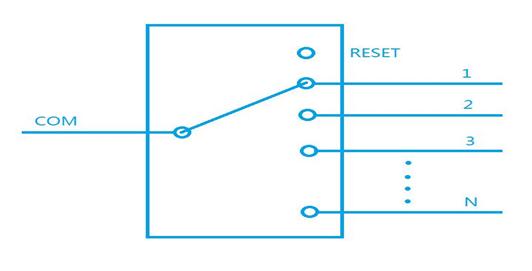

Оптический маршрут:

Конфигурация контактов:

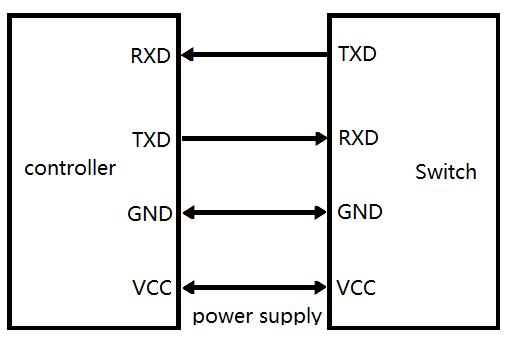

Схема управления:

Команды управления:

● «_» означает нижнее подчеркивание.

● Все буквы в протоколе связи должны быть написаны заглавными.

● Этот модуль может выполнять только одну команду за раз. Как правило, следующую команду можно ввести только после того, как программа вернет ответ.

● При работе в качестве начального символа используйте угловую скобку «<», а в качестве конечного — «>».

Примечание: Скорость передачи данных через последовательный порт модуля составляет 9600 бод, биты данных: 8, стоповые биты: 1, четность отсутствует. Если отправленная команда недействительна, оптический коммутатор возвращает ответную команду .

Информация о заказе:

Примечание: По вопросам, касающимся других индивидуальных спецификаций, пожалуйста, свяжитесь с нами по адресу: sale@fiberwdm.com
