Источник света C-диапазона
rd-ase-m3-c-1.5db-23bm-0.9l-1m-fc/apc
Fiberwdm S-диапазон C-диапазона ASE Источник света, характеризующийся его исключительной спектральной плоскостностью и широким диапазоном, стабильной выходной мощностью и широкой совместимостью в различных областях, специально разработана для приложений для исследований, тестирования и интеграции системы, Выполнение спроса на высокоэффективные источники света и демонстрацию глубокого опыта FiberWDM и инновационного духа в области оптики.
Оптические спецификации:
<44 Параметр |
мин. |
typ. |
Мак. |
Блок |
замечание |
|
Спектральная форма |
- |
Питтену |
- |
- |
- |
|
Рабочая длина волны |
1527 |
- | 1565 |
нм |
- |
|
Выходная мощность |
- | 23 | 23 | <00 DBM | - |
|
Ширина спектра |
- | 38 | - |
нм |
@+25 ° |
|
Спектральная плоскостность |
- | 1,5 | 3.0 |
дБ |
@+25 、@output = 23dbm |
|
Краткосрочная стабильность мощности |
- | - | 0,05 |
дБ |
@+25 Quyts |
|
Долгосрочная стабильность мощности |
- | - | 0,1 |
дБ |
<1112@+25 ° |
|
Режим управления |
APC | - | - | -<00 200 |
Рабочая окружающая среда
| Параметр | мин. | typ. | Мак. | Блок | замечание |
|
Рабочая температура |
-10 | - |
+60 |
° C |
Тяжелая толерантность ± 2 |
|
Температура хранения |
-40 | - | +85 |
° C |
температурная допуск ± 2 |
|
Относительная влажность |
5 | - | 90 | % | - |
| Параметр <997 | мин. | typ. | Макс. | Блок | замечание |
|
источник питания |
+4,75 |
+5 |
+5,25 |
V | - |
|
Потребляемая энергопотребление при комнатной температуре |
- | - | 10 | w | - |
|
Потребляемая энергопотребление при полной температуре |
- | - | 15 | w | - |
Интерфейс:
Тип разъема: 26 контактного разъема
|
PIN |
Имя |
Атрибуты |
Уровень |
Описание |
| 1 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 2 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 3 |
GND |
p |
- |
GND |
| 4 |
GND |
p |
- |
GND |
| 5 |
NC |
f |
- |
Зарезервировано |
| 6 |
NC |
f |
- |
Зарезервировано |
| 7 |
NC |
f |
- |
Зарезервировано |
| 8 | NC |
f |
- |
Зарезервировано |
| 9 |
output_alarm |
o |
lvttl |
Аварийный сигнал от выходной мощности |
| 10 |
input_alarm |
o |
lvttl |
Аварийный сигнал питания |
| 11 |
pumptem_alarm |
o |
lvttl |
ТЕМПЕРАТУАЛЬНАЯ ТЕМПЕРА |
| 12 |
pump_currentalarm |
o |
lvttl |
Аварийный сигнал тока насоса |
| 13 |
NC |
f | - |
Зарезервировано |
| 14 |
moduletem_alarm |
o |
lvttl |
Террижа температуры модуля |
| 15 |
NC |
f | - |
Зарезервировано |
| 16 |
Pump-On/Off |
f |
off |
Насос низкого уровня |
| 17 | nc |
f |
- |
Зарезервировано |
| 18 |
Сброс |
f |
- |
Вход внешнего сброса |
| 19 |
GND |
p | - |
GND |
| 20 |
GND |
p |
- |
GND |
| 21 |
rxd |
я |
RS232 |
Ввод последовательных данных |
| 22 |
txd |
o |
RS232 |
Выход последовательных данных |
| 23 |
GND |
p |
- |
GND |
| 24 |
GND |
p |
- |
GND |
| 25 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 26 |
VCC_3.3V |
p |
- |
3,3 В питания |
Примечание1 Ки Powty overy inputчей oï¼ outpultï wï¼ float、
Примечание2 16 a Targy Сообщение, когда все выводы тревоги низкие.
Примечание3ï a Adense Reset вход Active Low.
Примечание4ï 16-контактное насос с низким уровнем выключена.

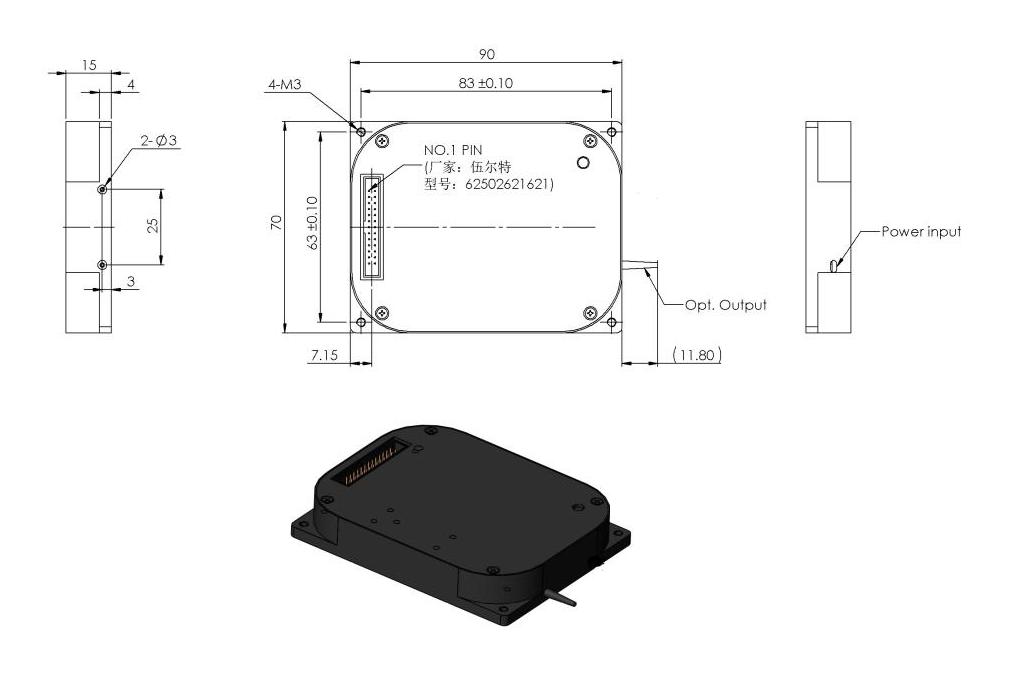

Механическая структура
Размеры, LXWXH: 90*70*15 мм ± 0,2 мм
Косикал:
|
Предмет |
Технические характеристики |
замечание |
|
Тип волокна |
SMF 900um |
|
|
Длина волокна |
1000 ± 2 мм |
Экструктурный |
|
Офизорный разъем |
Вход/Вывод: FC/APC |
Диапазон настройки параметров программного обеспечения и состояние по умолчанию:
|
Параметр |
мин. |
По умолчанию |
макс. |
Блок |
|
Порог с высокой выходной сигналом оптической сигнализации |
13 | 23,5 |
23,5 | <00001 <00002 <00003 DBM |
<00005 <00006 <00007 <00008 <00009 Ток смещения насоса |
- | - |
1,2*ток EOL |
ma |
|
Выходная оптическая мощность |
13 | 23 |
23 |
DBM |
|
Порог тревоги с высокой температурой модуля |
50 | 80 | 80 |
â |
Статус насоса |
NC |
off |
NC |
- |
|
Рабочий режим |
NC |
APC |
NC |
- |
|
режим декалата |
- | 23 | - |
дБ |
Точность чтения параметров в программном обеспечении:
|
Параметр |
мин. |
|
Переход насоса. Ток |
0,1 мА |
|
Настроенная выходная оптическая мощность |
0,1DBM |
|
Порог тревоги с высокой температурой модуля |
0,1 |
|
Выходная температура (насос) |
0,1 |
Протокол связи последовательного порта:
|
Предмет |
Значение |
Блок |
|
Скорость передачи |
9600 |
bit/s |
|
биты данных |
8 |
бит |
|
остановить бит |
1 |
бит |
|
Бит паритета |
Нет |
