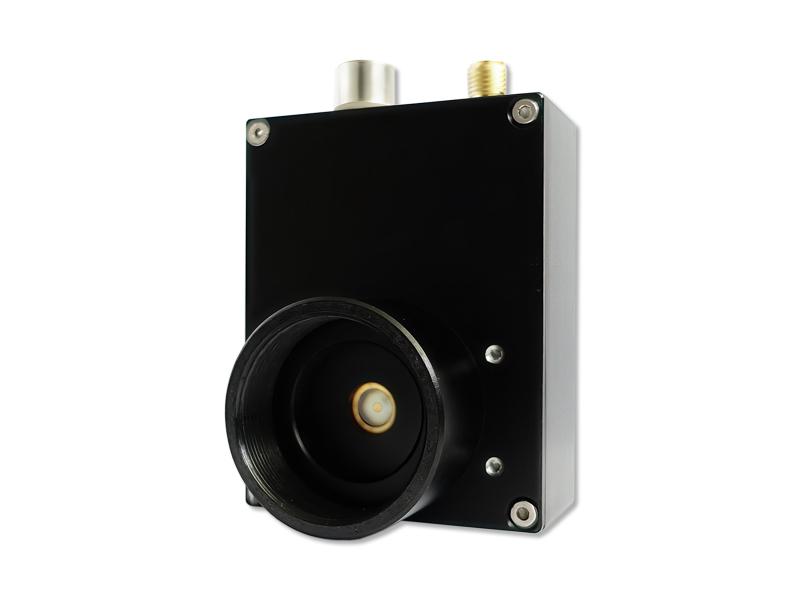

Детектор смещения серии PD1500/PD2100

Детекторы этой серии напрямую взаимозаменяемы с аккумуляторными изделиями Thorlabs и по всем параметрам не уступают аналогичным изделиям Thorlabs. Помимо детекторов с существующими характеристиками, доступны услуги по индивидуальной настройке. Различные параметры детектора (например, напряжение питания, полоса пропускания и т.д.) могут быть изменены в соответствии с требованиями заказчика для решения конкретных задач.

Эта серия специально разработана для лазерных измерительных систем. Она не имеет усилителя усиления, оснащена встроенным аккумулятором и представляет собой экономичный детектор для лабораторий, работающих с мощными лазерами.

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

Детектор смещения серии PD1500/PD2100

Инструкция по применению

Описание внешнего вида и интерфейса

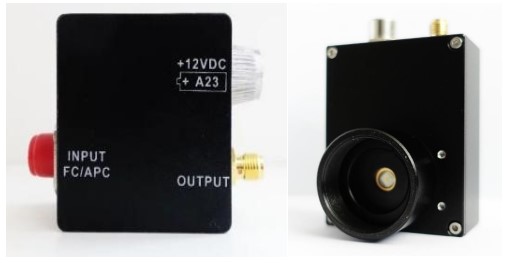

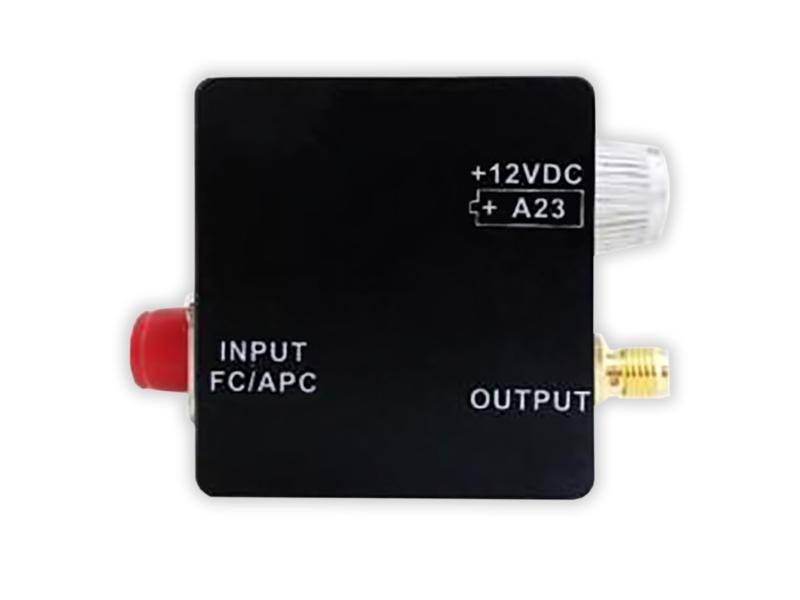

Внешний вид модуля показан на рисунке ниже:

Bias Detector Series

Рисунок 2-1 Внешний вид модуля детектора

Электрическое описание

Выходной интерфейс: SMA (гнездовой разъем)
Выходное сопротивление: 50 Ом
Диапазон спектрального отклика: 800–1700 нм; 350–1000 нм (соответствует PD1500 и PD2100 соответственно)
Чувствительность детектора: >0,95 А/Вт при 1550 нм
Внимание: не превышайте оптическую мощность насыщения (мощность насыщения) для амплитуды оптического входного сигнала.

Параметры производительности

Параметры испытаний детекторов смещения (серии PD1500/2100)

Модель	ПД1500	ПД2100
Диапазон длин волн	900 нм-1700 нм	320 нм-1000 нм
Полоса отсечки 3 дБ	5 ГГц	1 ГГц
Насыщенность оптической мощности	5 мВт	5 мВт
Время нарастания (10%~90%)	<80пс	<400пс
Типичная максимальная чувствительность	>0,9 А/Вт при 1550 нм	>0,9 А/Вт при 1550 нм
Максим Выход	1 В при 50 Ом	5 В при 50 Ом
Мощность падающего излучения (макс.)	10 мВт	10 мВт
Материал/тип детектора	InGaAs/PIN	Si/PIN
Диаметр детектора	75 мкм	400 мкм
Рабочая температура	-40℃~85℃	-40℃~85℃
Оптический вход	FC/APC или плоское окно	Плоское окно
Электрическая мощность	SMA (пара постоянного тока)	SMA (пара постоянного тока)
Требования к электропитанию	A23, +12 В постоянного тока	A23, +12 В постоянного тока

Рисунок 3-1 Сводка электрических характеристик

Bias Detector Series

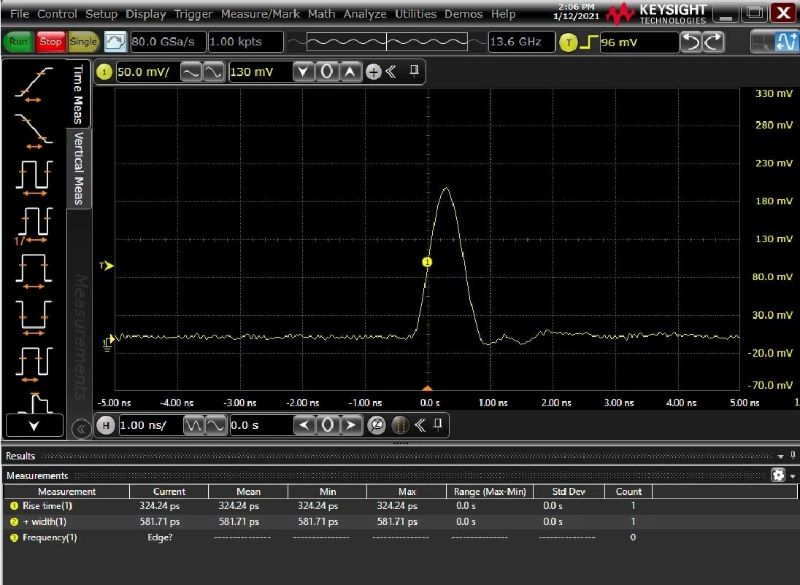

Рисунок 3-2 Кривая импульсной характеристики PD1500

Bias Detector Series

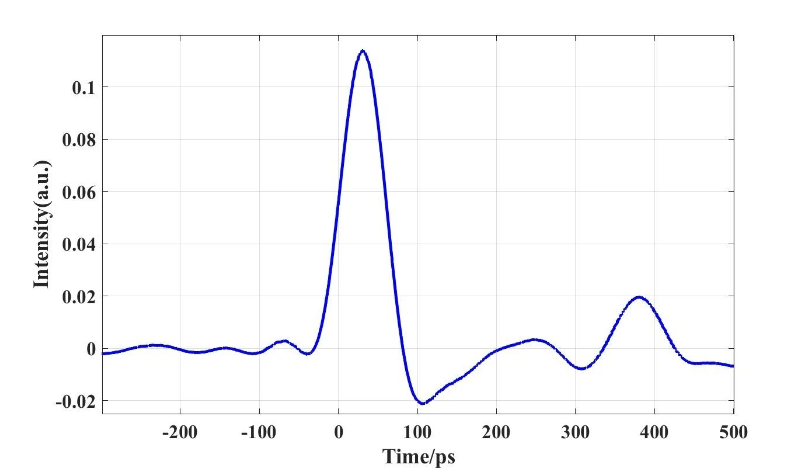

Рисунок 3-3 Кривая импульсной характеристики PD2100

Механический чертеж детектора PD1500 и PD2100

Bias Detector Series

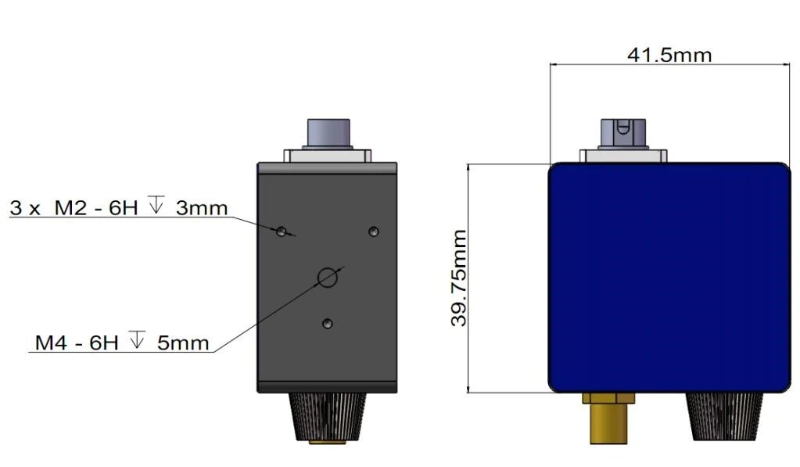

Рисунок 4-1. Схема механических размеров модуля детектора смещения
