Этот продукт представляет собой оптический модуль OSFP 2xSR4 800 Гбит/с, разработанный для оптических коммуникационных приложений на расстоянии 100 м. Модуль преобразует 8 каналов электрических входных данных 100 Гбит/с (PAM4) в 8 каналов параллельных оптических сигналов, каждый из которых способен работать на скорости 100 Гбит/с, обеспечивая совокупную скорость передачи данных 800 Гбит/с.
На стороне приемника модуль преобразует 8 каналов параллельных оптических сигналов по 100 Гбит/с каждый для совокупной скорости передачи данных 800 Гбит/с в 8 каналов электрических выходных данных по 100 Гбит/с (PAM4).
Оптоволоконный кабель с двойным разъемом MPO-12 можно подключить к гнезду модуля OSFP 800G SR8. Для поддержки передачи по оптоволокну на расстояние до 100 м требуется хост-FEC.

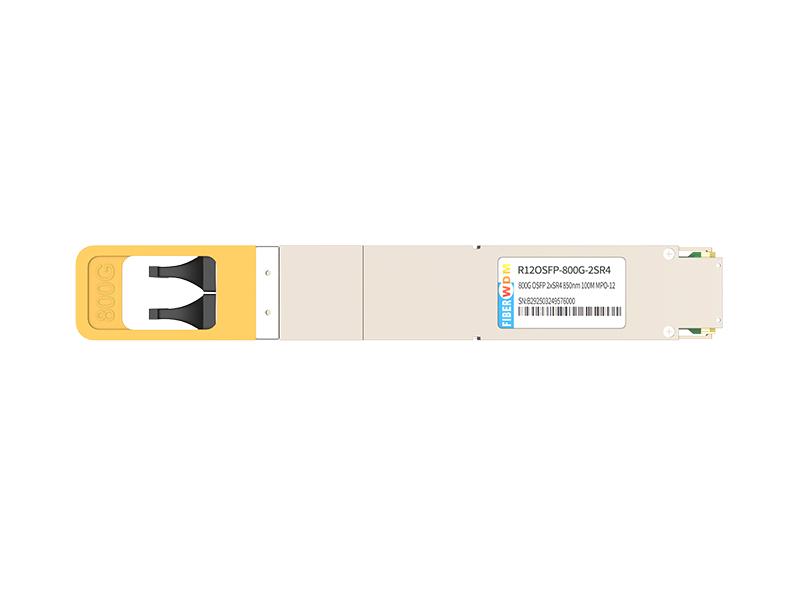

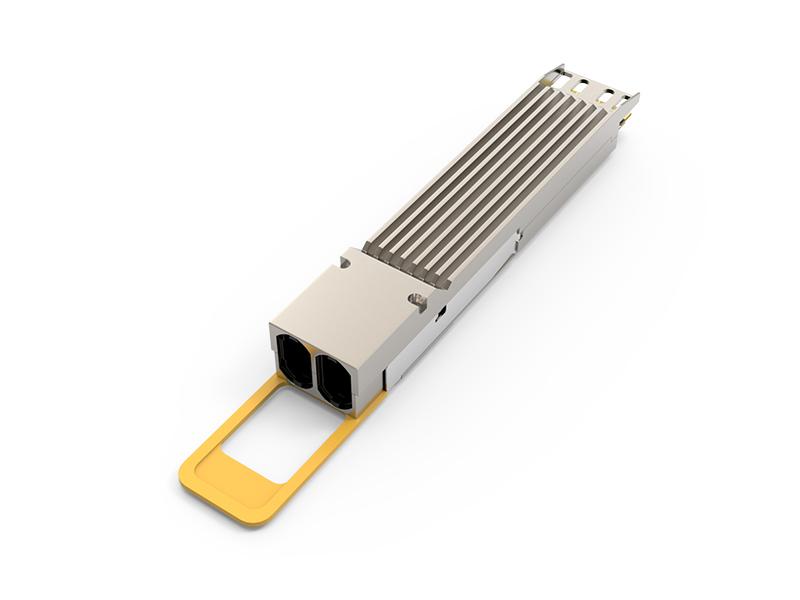

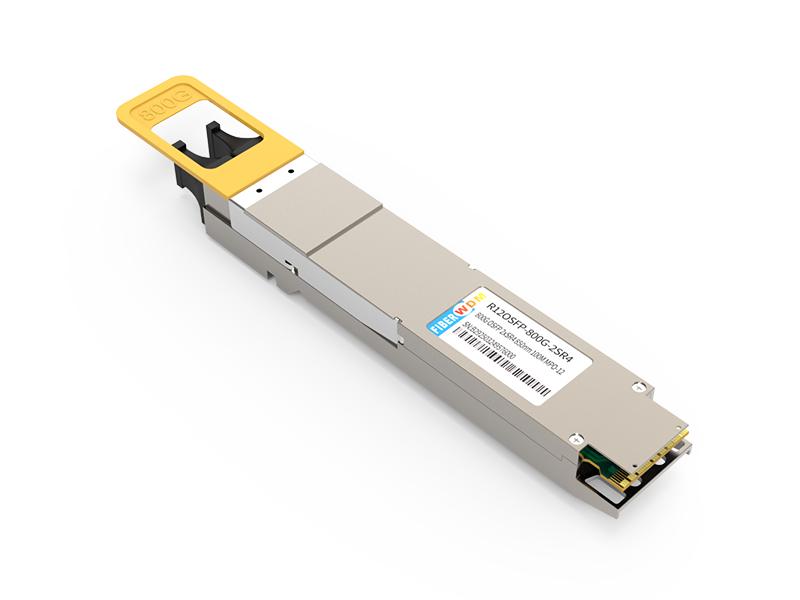

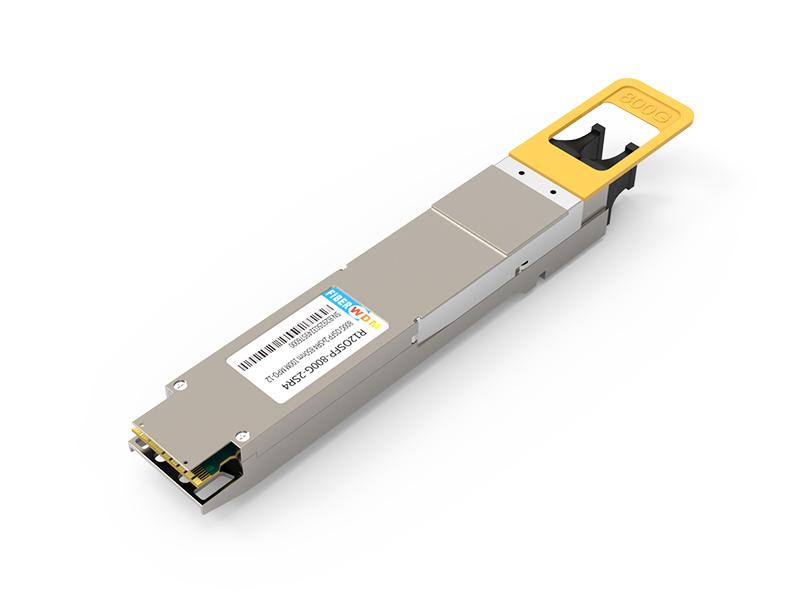

800G OSFP 2xSR4 850nm 100M MPO-12 Оптический трансивер
R12OSFP-800G-2SR4
Функции
Стандарты
Приложения
Абсолютные максимальные рейтинги
| Параметр | Символ | Мин. | Макс | Единицы |
| Диапазон температур хранения | ТСГ | -40 | +85 | ℃ |
| Напряжение питания | ВКЦ | 0 | 4 | В |
| Относительная влажность | РХ | 5% до 85% | ||
| - | - | неконденсирующийся | ||
Условия эксплуатации
| Параметр | Символ | Мин. | Макс | Единицы |
| Температура корпуса - рабочая | ТКАСЕ | 0 | 70 | ℃ |
| Напряжение питания | Вкц | 3.135 | 3.465 | В |
| Потребляемая мощность | ПДИСС | - | 14 | Вт |
| Коэффициент ошибок битов до FEC | - | - | 2,4x10-4 | - |
| Расстояние связи по OM3 | - | 0,5 | 60 | М |
| Расстояние связи по OM4 | - | 0,5 | 100 | М |
Оптические характеристики передатчика
| Параметр передатчика | Мин. | Типичный | Макс | Единица |
| Скорость подачи сигнала на каждой полосе | 53,125±100 частей на миллион |
ГБд |
||
| Диапазон длин волн полосы | - | 850 | - | нм |
| Среднеквадратичная ширина спектра | - | 0,6 | нм | |
| Формат модуляции | ПАМ4 | |||
| Средняя оптическая мощность на полосу | -4.6 | 4 | дБм | |
| Внешняя оптическая модуляция Амплитуда (OMAouter), каждая полоса для TDECQ<=1,8 дБ для 1,8
|
-2.6 - |
3.5 |
|
дБм |
| Внешняя оптическая модуляция Амплитуда (OMAouter), каждая полоса для TECQ<=1,8 дБ для 1,8
|
-2.6 - |
3.5 |
|
дБм |
| Передатчик и закрытие дисперсионного глаза для PAM4, каждая дорожка | - | - | 4.4 | дБ |
| Закрытие глаза передатчика для PAM4(TECQ), каждая дорожка | - | - | 4.4 | дБ |
| Коэффициент вымирания | 2.5 | - | дБ | |
| Экскурсия передатчика, каждая полоса | - | - | 2 | дБ |
| Время переключения передатчика, каждая полоса | - | - | 17 | Пс |
| Средняя мощность запуска на линию при выключенном состоянии TX | - | - | -30 | дБм |
| Относительная интенсивность шума12 (OMA) | - | - | -131 | дБ/Гц |
| Допустимые оптические возвратные потери | - | - | 12 | дБ |
| Окруженный поток | >=86% при 19 мкм <=30% при 4,5 мкм |
дБ | ||
Оптические характеристики приемника
| Параметр приемника | Мин. | Типичный | Макс | Единица |
|
Скорость подачи сигнала на каждой полосе |
53,125±100 частей на миллион |
ГБд |
||
|
Диапазон длин волн полосы |
- | 850 | - |
нм |
| Формат модуляции | ПАМ4 | |||
|
Порог повреждения |
5 | - | - |
дБм |
|
Средняя мощность приема, каждая полоса |
-6.4 | - | 4 |
дБм |
|
Мощность приемника, каждая полоса (OMA) |
- | - | 3.5 |
дБм |
|
Чувствительность приемника на каждой полосе (OMAouter) |
- | - |
-4.6 |
дБм |
|
Коэффициент отражения приемника |
- | - | -12 |
дБ |
|
Чувствительность приемника в напряженном состоянии (OMAouter), каждый |
- | - | 2 |
дБм |
| Стрессовые условия для чувствительности приемника стресса | ||||
|
Стрессовое закрытие глаз для PAM4 (SECQ), тестируемая полоса |
- | 4.4 | - |
дБ |
|
OMAuter каждой полосы агрессора |
- | 3.5 | - |
дБм |
Пороговые значения приемника для потери сигнала (LOS)
|
Параметр |
Мин. |
Типичный |
Макс |
Единица |
|
RX_LOS_Assert Мин/Макс |
-15.0 |
- | - |
дБм |
|
RX_LOS_De-Assert Мин/Макс |
- | - | -8.9 |
дБм |
|
RX_LOS_Гистерезис |
- | 1.5 | - |
дБ |
Технические характеристики цифрового диагностического мониторинга
|
Параметры |
Единица |
Спецификация |
| Абсолютная погрешность температурного монитора | ℃ |
± 3 |
|
Абсолютная погрешность монитора напряжения питания |
% |
± 5 |
|
I_bias Абсолютная ошибка монитора |
% |
± 10 |
|
Абсолютная погрешность монитора принимаемой мощности (Rx) |
дБ |
± 3,0 |
|
Абсолютная погрешность монитора мощности передачи (Tx) |
дБ |
± 3,0 |
Низкоскоростной электрический сигнал
| Параметр | Символ | Мин. | Макс | Единицы | Состояние |
|
SCL и SDA |
ОБЪЕМ |
0 | 0.4 | В |
IOL(макс)=3,0 мА для быстрого режима, 20 мА для быстрого режима плюс |
|
ВОХ |
Вкц-0,5 |
Vcc+0.3 |
В | ||
|
SCL и SDA |
ВИЛ |
-0.3 |
Vcc*0.3 |
В | - |
|
ВИХ |
Vcc*0,7 |
Vcc +0,5 |
В | - | |
|
Емкость для выводов ввода-вывода SCL и SDA |
Ки | - | 14 |
пф |
- |
|
Общая емкостная нагрузка шины для SCL и SDA |
Сб | - | 100 |
пф |
3,0 кОм Подтягивающий резистор, макс. |
| - | - | 200 |
пф |
1,6 кОм Подтягивающий резистор, макс. |
|
|
LPMode/TxDis,Reset и ModeSeIL |
ВИЛ |
-0.3 | 0,8 | В |
|Iin| |
|
ВИХ |
2 |
Vcc + 0,3 |
В | ||
|
IntL/RxLOS |
ОБЪЕМ |
0 | 0.4 | В |
ИОЛ=2,0мА |
|
ВОХ |
ВКЦ - 0,5 |
ВСС + 0,3 |
В |
Подтягивающее сопротивление 10 кОм к хост-Vcc |
|
|
ModPrsL |
ОБЪЕМ |
0 | 0.4 | % |
ИОЛ=2,0мА |
|
ВОХ |
- | - | дБ |
ModPrsL может быть реализован как короткое замыкание на GND на модуле. |
Высокоскоростной электрический сигнал
|
Параметр |
Мин. |
Типичный |
Макс |
Единица |
|
Электрические выходные характеристики приемника в точке TP4 |
||||
|
Скорость передачи сигналов на полосу |
- |
53.125 |
- |
ГБд |
|
Синфазное выходное напряжение переменного тока (RMS) |
- | - | 17.5 | мВ |
|
Дифференциальное выходное напряжение от пика до пика |
- | - | 900 |
мВ |
|
ESMW на ближнем конце (ширина маски симметрии глаза) |
- | Будет определено | - | Пользовательский интерфейс |
|
Ближний конец Высота глаза, дифференциал |
24 | - | - | мВ |
|
Вертикальное закрытие глаз на ближнем конце |
- | - | 7.5 |
дБ |
|
ESMW на дальнем конце (ширина маски симметрии глаза) |
- | Будет определено | - | Пользовательский интерфейс |
|
Высота глаза на дальнем конце, дифференциал |
24 | - | - | мВ |
|
Дальнее вертикальное закрытие глаза |
- | - | 7.5 |
дБ |
|
Коэффициент ISI дальнего конца прекурсора |
- | Будет определено | - | % |
|
Обратные потери преобразования синфазного сигнала в дифференциальный |
802.3ck 120G-1 |
дБ |
||
|
Эффективные возвратные потери |
Будет определено | - | - |
дБ |
|
Несоответствие дифференциального окончания |
- | - | 10 | % |
|
Время перехода (мин, от 20% до 80%) |
- | Будет определено | - | пс |
|
Постоянное синфазное напряжение |
-350 | - | - | мВ |
|
Электрические входные характеристики передатчика в точке TP1 |
||||
|
Скорость сигнализации, на полосу |
- |
53.125 |
- |
ГБд |
|
Допустимое отклонение входного напряжения pk-pk |
900 | 2850 | мВ | |
|
Синфазные и дифференциальные возвратные потери |
Уравнение 802.3ck(120G-1) |
- | - | - |
|
Эффективные возвратные потери |
Будет определено | - | - | - |
|
Несоответствие дифференциального окончания |
- | - | 10 | - |
|
Модуль стрессового входного теста |
См. 120G.3.4.1 |
% |
||
|
Диапазон допустимых значений напряжения на одном конце |
-0,4 |
- | 3.3 | В |
|
Постоянное синфазное напряжение |
-350 |
- | 2850 | мВ |

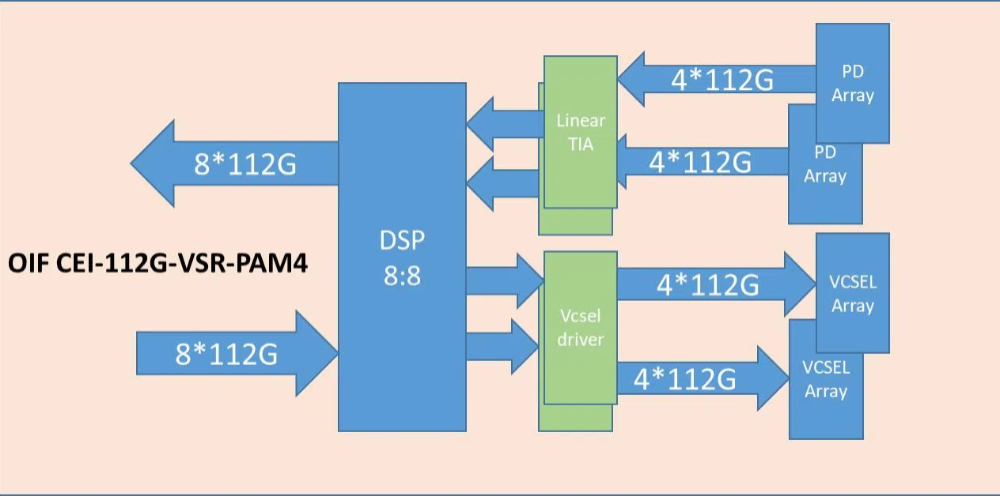

Схема блока модуля
Рисунок 1. Блок-схема модуля
OSFP800 800G 2xSR4

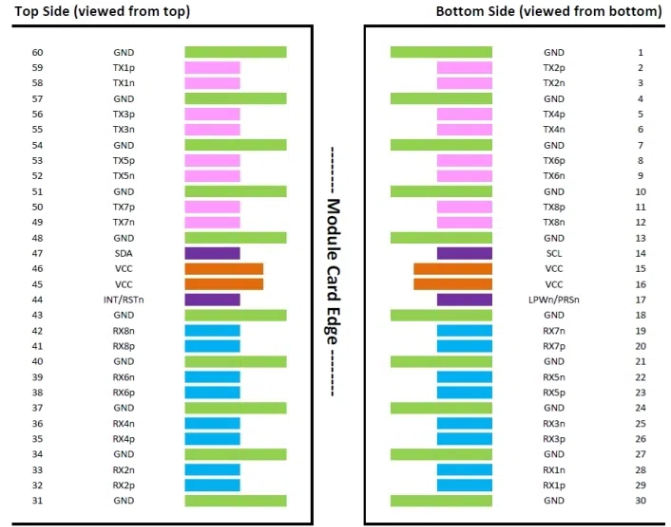

Рисунок 2. Назначение контактов OSFP800 800G

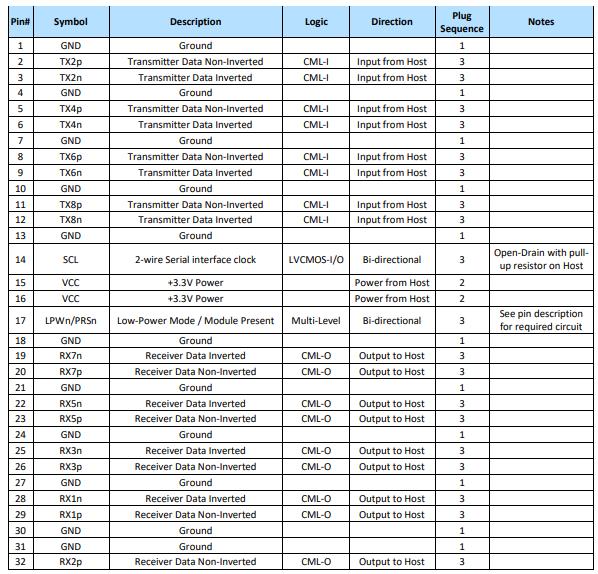

Определение контакта модуля
Оптический интерфейс

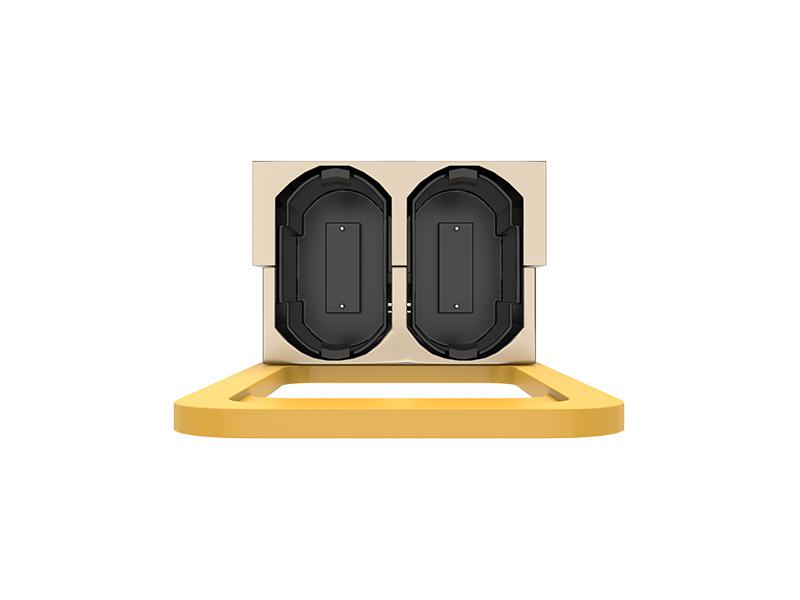

Двойные разъемы MPO-12 для OSFP800 2xSR4.

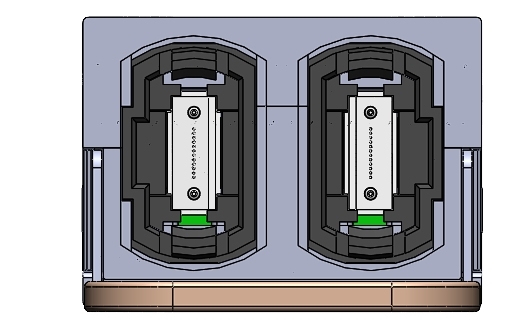

Рисунок 3. Распределение оптических полос

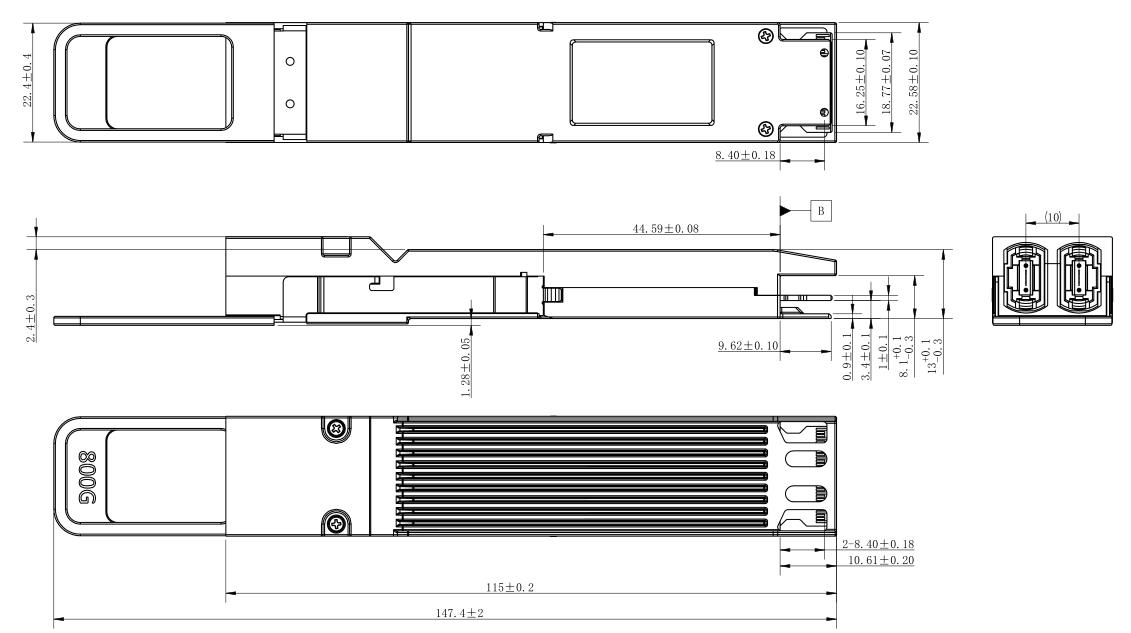

Механические характеристики

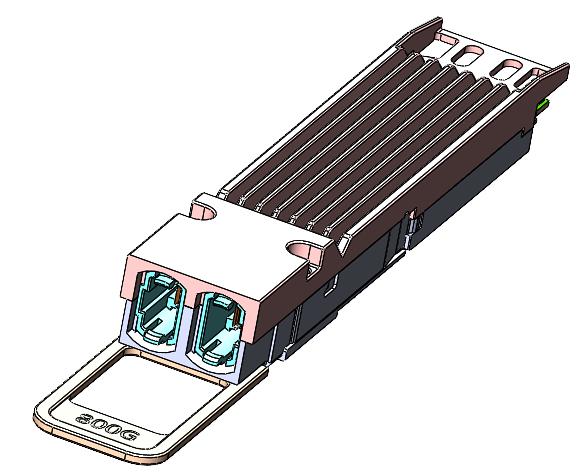

Рисунок 4. Механические размеры
Информация о заказе
|
Номер детали |
Описание |
|
R12OSFP-800G-2SR4 |
Оптический трансивер OSFP800 800G 2xSR4 |
