200G QSFP-DD SR8 Оптический трансивер 100 м
Продукты
Дом /

оптики трансиверы

/

200G .Оптический трансивер

/200G QSFP-DD SR8 Оптический трансивер 100 м

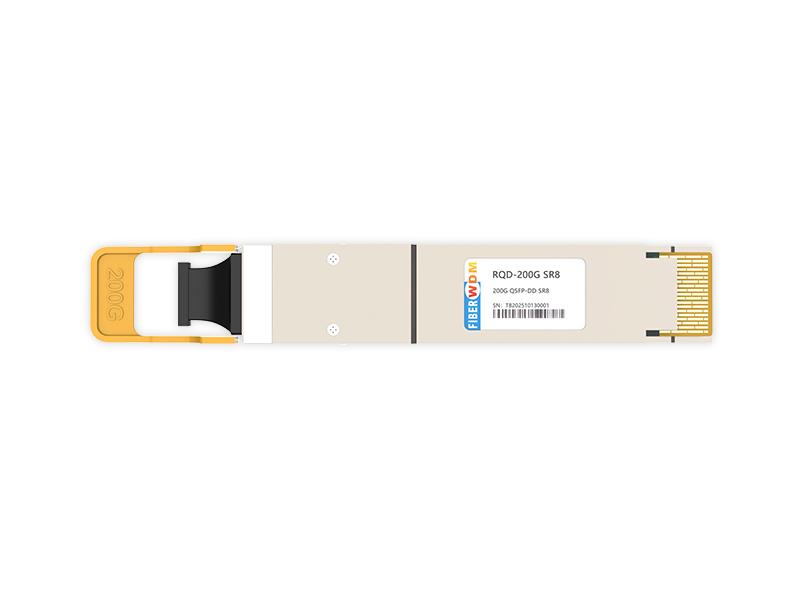

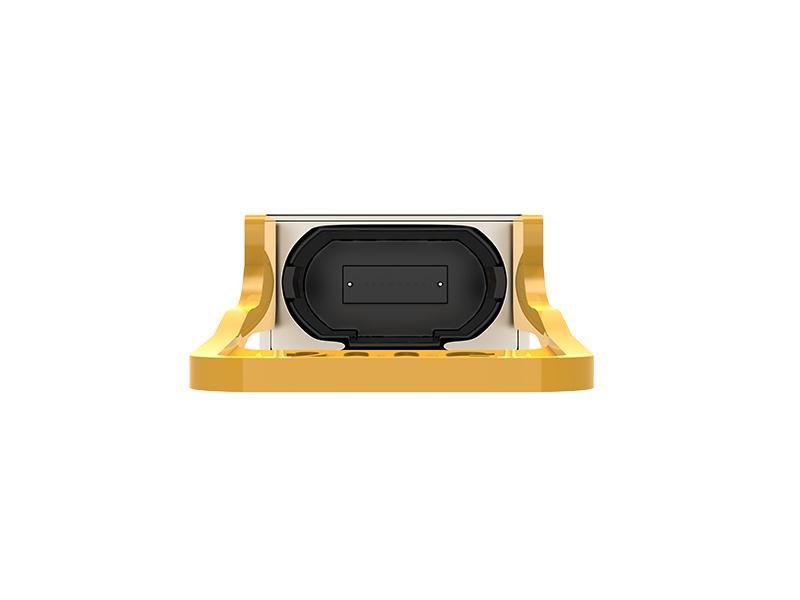

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

200G QSFP-DD SR8 Оптический трансивер 100 м

Функции:

  • Скорость передачи данных до 28,05 Гбит/с на канал при использовании модуляции NRZ.
  • Поддержка электрического интерфейса 200GAUI-8
  • Интегрированная матрица VCSEL 850 нм и матрица фотодиодов.
  • Форм-фактор QSFP-DD с возможностью горячей замены
  • Поддерживается MPO-16 APC или 2*MPO-12 UPC
  • Соответствует аппаратному обеспечению QSFP-DD.
  • Соответствует стандарту CMIS 4.0
  • Максимальная потребляемая мощность: 3,5 Вт
  • Однополярный источник питания 3,3 В
  • Рабочая температура корпуса: от 0°C до 70°C
  • Лазер класса 1
  • Соответствует требованиям RoHS
Запросить сейчас Скачать
Категории
  • Подробная информация о продукте

200G QSFP-DD SR8 RQD-200GSR8

Абсолютные максимальные рейтинги

Параметр

Символ

Мин

Макс

Единица

Температура хранения

ТС

-40

85

ºC

Напряжение питания

ВЦК

-0.3

3.6 В

управляющее входное напряжение

VI

-0.3

3.465

В

Относительная влажность (без конденсации)

РГ

15 85 %

Рекомендуемые условия эксплуатации

Параметр

Символ

Мин.

Типичный

Макс.

Единица

Примечания

Рабочая температура корпуса

ТОПР

70 ℃

Напряжение питания

ВЦК

3.135

3.3

3.465

В

Максимальное энергопотребление

Пмакс

3.5 В

Интенсивность сигналов на полосу движения

СRL

1.25-

28.05

Гбит/с

1

Выходная нагрузка дифференциальных данных приемника

100

Ом

Рабочее расстояние (OM3)

70 м

Рабочее расстояние (OM4)

100 м

Примечания:

1. При скорости <25,78 Гбит/с, CDR должен находиться в режиме обхода.

Технические характеристики оптического передатчика

Параметр

Символ

Мин.

Типичный

Макс.

Единица

Центральная длина волны

λC

840

850 860 нм

Среднеквадратичная ширина спектра

∆λrms

0,6 нм

Средняя стартовая мощность для каждой полосы

AOPL

-6.4

3

дБм

Амплитуда оптической модуляции (OMAouter), каждая полоса

ТОМА

-6.4

3.5

дБм

Средняя мощность запуска передатчика OFF на каждой полосе

Тофф

-30

дБм

Коэффициент затухания, на каждую полосу

ER

2

дБ

Допуск на оптические потери отражения

-12

дБ

Определение маски для глаз передатчика Определение маски для глаз {X1, X2, X2, Y1, Y2, Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Технические характеристики оптического приемника

Параметр

Символ

Мин.

Типичный

Макс

Единица

Центральная длина волны

λC

840 860 нм

Порог повреждений

3.4

дБм

Средняя мощность приема, на каждой линии

-10.3 2.4

дБм

Чувствительность приемника в условиях стресса (OMA)

СОМА

-5.2

дБм

Отражательная способность приемника

-12

дБ

Утверждение LOS

ЛОСА

-30

дБм

LOS Де-Ассерт

ПОСЛ.

-10.5

дБм

Гистерезис LOS

ЛОШ

0,5

дБ

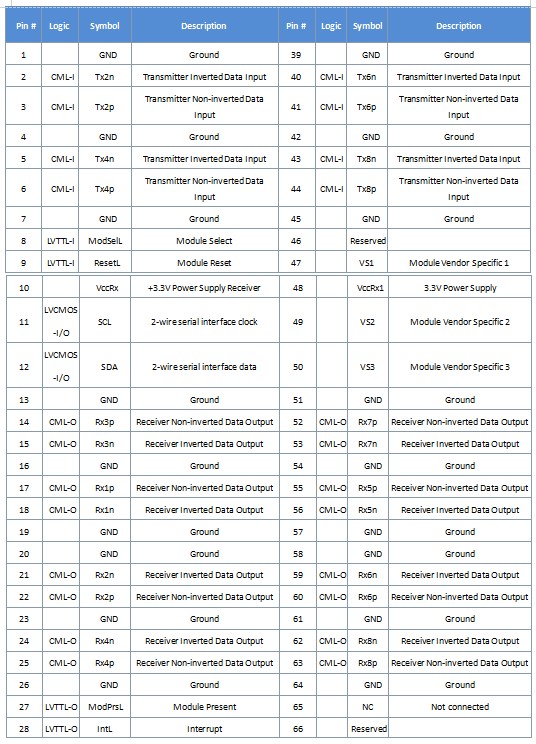

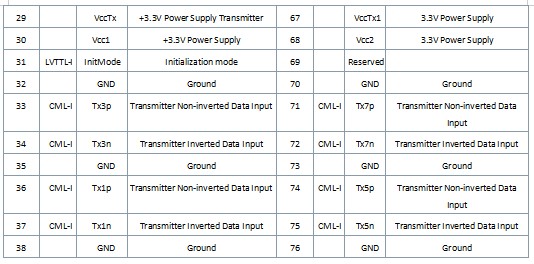

Определения контактов

200G QSFP-DD SR8 Transceiver

Рисунок 1 – Схема расположения контактных площадок модуля

Приколоть

Логика

Символ

Описание

Приколоть Логика Символ

Описание

1

НД

Земля

39 НД

Земля

2

ХМЛ-I

Tx2n

Инвертированный вход данных передатчика

40

ХМЛ-I

Тх6н

Инвертированный вход данных передатчика

3

ХМЛ-I

Tx2p

Неинвертированный ввод данных передатчика

41

ХМЛ-I

Tx6p

Неинвертированный ввод данных передатчика

4

НД

Земля

42

НД

Земля

5

ХМЛ-I

Tx4n

Инвертированный вход данных передатчика

43

ХМЛ-I

Тх8н

Инвертированный вход данных передатчика

6

ХМЛ-I

Tx4p

Неинвертированный ввод данных передатчика

44

ХМЛ-I

Tx8p

Неинвертированный ввод данных передатчика

7

НД

Земля

45

НД

Земля

8

LVTTL-I

МодСелЛ

Выбор модуля

46

Сдержанный

9

LVTTL-I

ResetL

Сброс модуля

47

ВС1

Модуль, специфичный для конкретного поставщика 1

10

VccRx

Приёмник питания +3,3 В

48

VccRx1

Источник питания 3,3 В

11

LVCMOS-I/O

СКЛ

2-проводной последовательный интерфейс часов

49

ВС2

Модуль, специфичный для поставщика 2

12

LVCMOS-I/O

СДА

данные двухпроводного последовательного интерфейса

50

VS3

Модуль, специфичный для поставщика 3

13

НД

Земля

51

НД

Земля

14

CML-O

Rx3p

Выходные данные приемника без инвертирования

52

CML-O

Rx7p

Выходные данные приемника без инвертирования

15

CML-O

Rx3n

Инвертированный выходной сигнал приемника

53

CML-O

Rx7n

Инвертированный выходной сигнал приемника

16

НД

Земля

54

НД

Земля

17

CML-O

Rx1p

Выходные данные приемника без инвертирования

55

CML-O

Rx5p

Выходные данные приемника без инвертирования

18

CML-O

Rx1n

Инвертированный выходной сигнал приемника

56

CML-O

Rx5n

Инвертированный выходной сигнал приемника

19

НД

Земля

57

НД

Земля

20

НД

Земля

58

НД

Земля

21

CML-O

Rx2n

Инвертированный выходной сигнал приемника

59

CML-O

Rx6n

Инвертированный выходной сигнал приемника

22

CML-O

Rx2p

Выходные данные приемника без инвертирования

60

CML-O

Rx6p

Выходные данные приемника без инвертирования

23

НД

Земля

61

НД

Земля

24

CML-O

Rx4n

Инвертированный выходной сигнал приемника

62

CML-O

Rx8n

Инвертированный выходной сигнал приемника

25

CML-O

Rx4p

Выходные данные приемника без инвертирования

63

CML-O

Rx8p

Выходные данные приемника без инвертирования

26

НД

Земля

64

НД

Земля

27

LVTTL-O

ModPrsL

Модуль присутствует

65

Северная Каролина

Не подключено

28

LVTTL-O

Международный

Прерывать

66

Сдержанный

Механические размеры

200G QSFP-DD SR8

Рисунок 2 – Механические размеры MPO16

200G QSFP-DD SR8

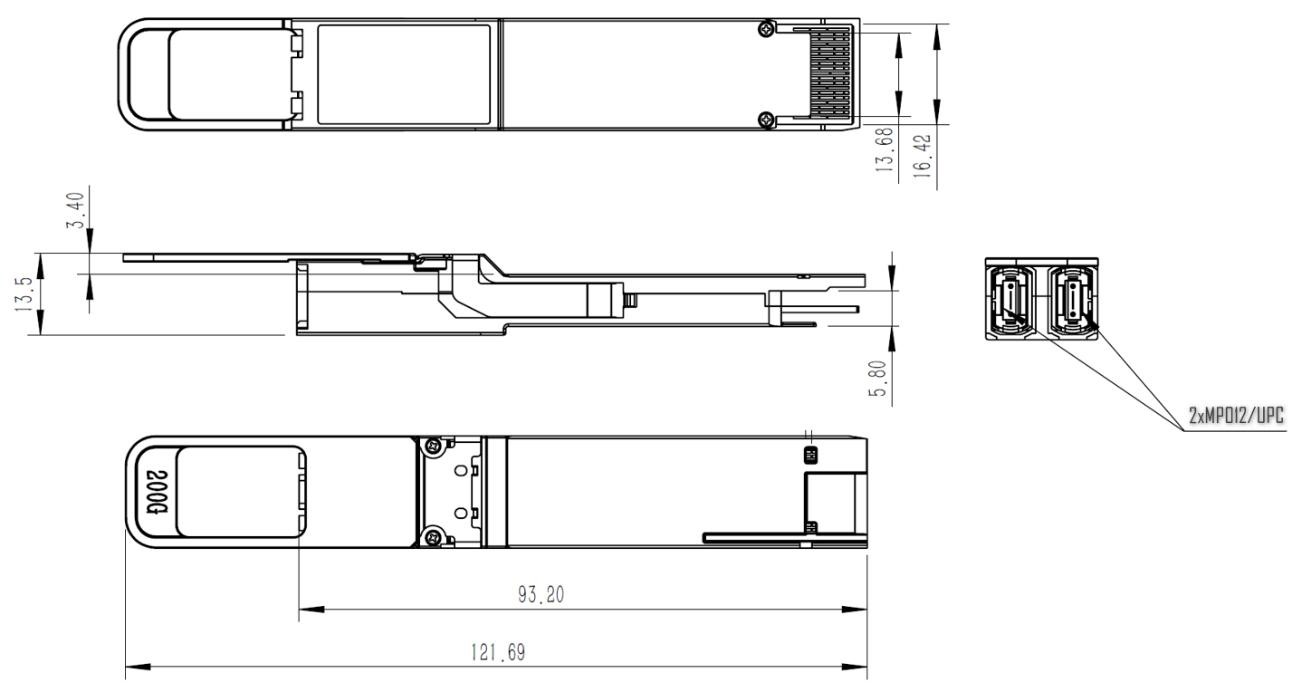

Рисунок 3 – Механические размеры 2*MPO12

Информация для заказа

Номер детали

Описание

RQD-200G-SR8

200 Гбит/с, QSFP-DD, 2*MPO12, UPC, многомодовое оптоволокно, 850 нм, SR8, до 100 м

RQD-200G-SR8-M16

200 Гбит/с, QSFP-DD, MPO16, APC, многомодовое оптоволокно, 850 нм, SR8, до 100 м

Хотите узнать об этом продукте?

ОТПРАВИТЬ Сообщение
оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

сопутствующие товары
200G QSFP56 FR4 2KM Оптический приемопередатчик 200G QSFP56 FR4 2KM LC PAM4
Подвигурес 4 дуплексных канала передатчиков и приемников Интегрированный массив CWDM LD и PD Совместимость с соединительным интерфейсом LC/UPC Одиночный источник питания +3,3 В реализована функция DDM Форм-фактор QSFP56 с возможностью горячей замены Длина передачи до 2 км. Низкая рассеиваемая мощность: <6,5 Вт Международный сертификат лазерной безопасности класса 1. Диапазон рабочих температур: 0 ℃ ~ + 70 ℃. Соответствует ROHS10                                                                                                Приложения Ethernet 200GBASE-FR4 Подключения коммутатора и маршрутизатора Дата-центры Другие требования к межсетевому соединению 200G. Стандарты ИЭЭЭ 802.3кд CMIS Версия 4.0 ОИФ-ЦЕИ-04.0 56Г-ВСР-ПАМ4 IEEE 802.3bs Приложение 120E SFF-8024 Версия 4.6 SFF-8679 Ред.1.8 SFF-8665 Ред.1.9
читать далее
200G QSFP56 SR4 200G QSFP56 SR4 100м 850нм PAM4 трансивер
Features QSFP56 Serial Optical Interface 4x50G PAM4 retimed 200GAUI-4 C2M electrical interface MPO-12 connector 4 channel VCSEL array and 4 channels PIN photodetector array >Maximum link length of 70m on OM3 or 100m on OM4   QSFP MSA Compliant Hot Pluggable QSFP56 form factor Compliant with SFF8636 Rev 2.10a   Support Protocol Compliant with IEEE 802.3cd   Low Power Consumption Less than 5W in temperature range of 0 to 70℃   Applications 200GBASE-SR4200G Ethernet Data center
читать далее
200Gb/s QSFP DD PSM8 10km Optical Transceiver . Оптический трансивер QSFP DD PSM8 200 Гбит/с на расстояние 10 км
FiberWDM RQD-200G10-PSM8 — это восьмиканальный, подключаемый, параллельный оптоволоконный QSFP DD PSM8 для приложений 2×100 Gigabit Ethernet и Infiniband DDR/EDR. Этот трансивер представляет собой высокопроизводительный модуль для передачи данных и межсоединений. Он объединяет восемь линий передачи данных в каждом направлении с полосой пропускания 208 Гбит/с. Каждая линия может работать со скоростью 26 Гбит/с на расстоянии до 10 км по одномодовому оптоволокну G.652. Эти модули предназначены для работы в одномодовых оптоволоконных системах с номинальной длиной волны 1310 нм. Электрический интерфейс использует 76-контактный краевой разъем. Оптический интерфейс использует 24-волоконный разъем MTP (MPO). Этот модуль включает в себя проверенные схемные и оптические технологии FiberWDM, обеспечивающие надежный длительный срок службы, высокую производительность и стабильную работу.
читать далее
8ch DWDM MUX DEMUX OADM двойное волокно 8CH C40-C47 DWDM .Оадм, запад в Восток
IL
читать далее

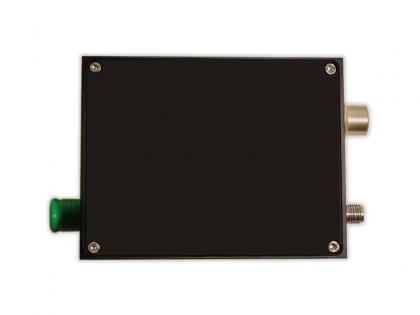

High-speed detector with amplification . Высокоскоростной детектор с усилением
