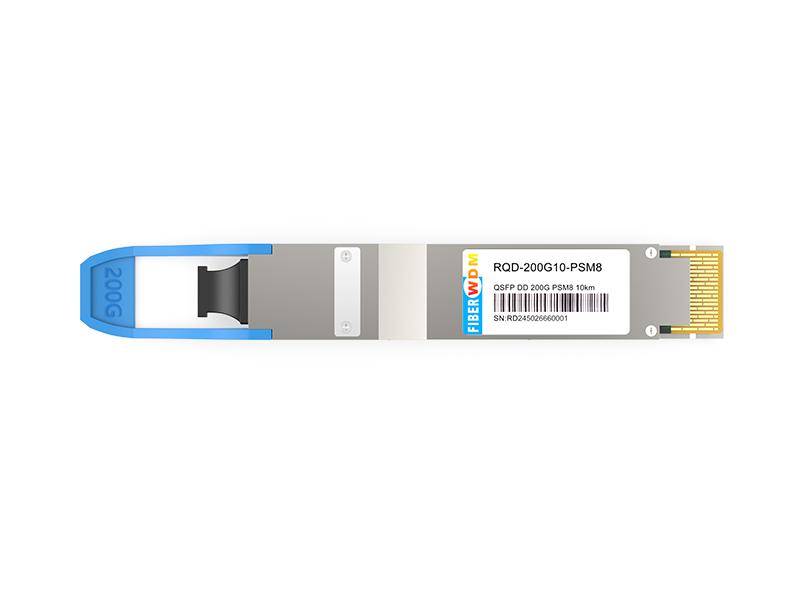

Оптический трансивер QSFP DD PSM8 200 Гбит/с на расстояние 10 км

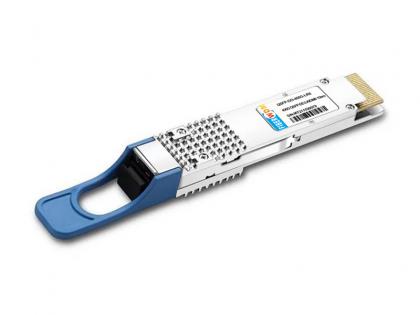

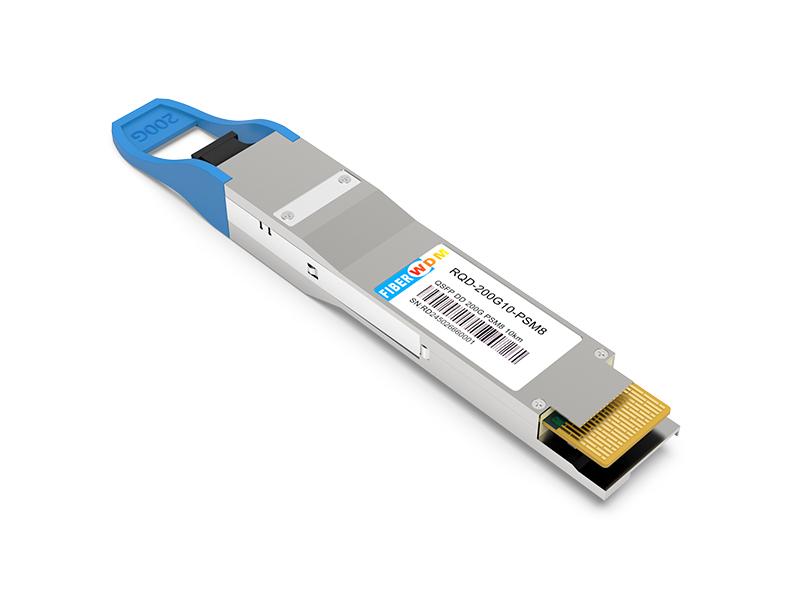

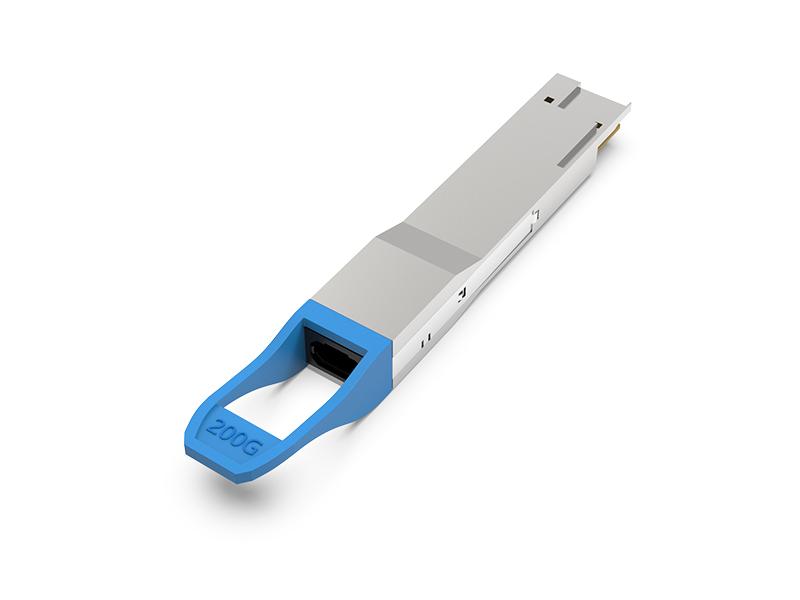

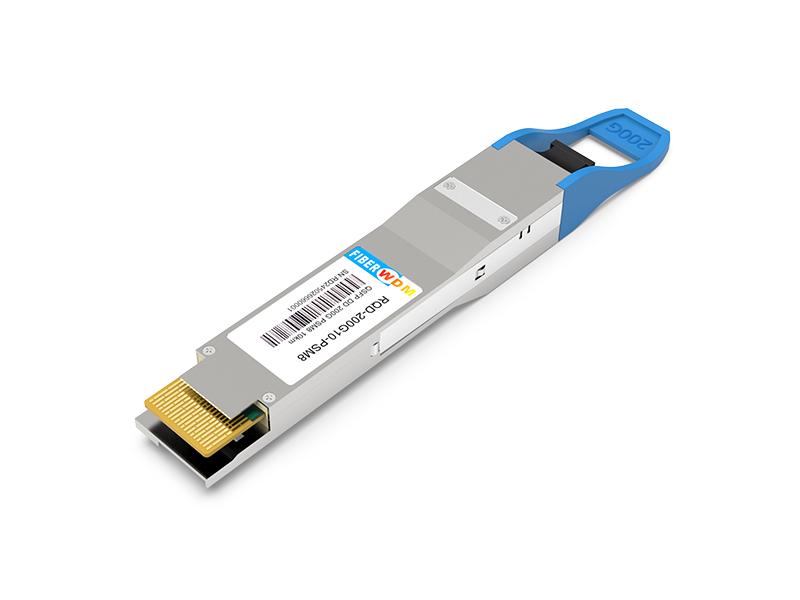

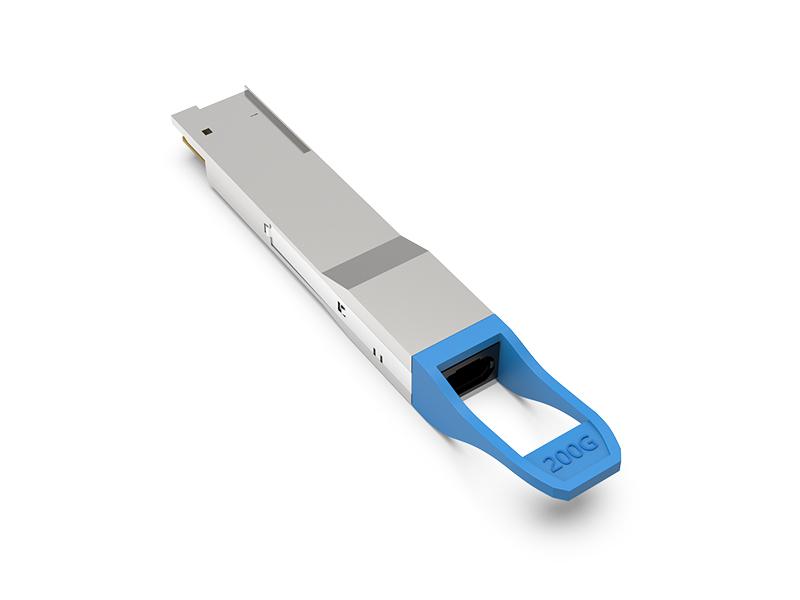

Оптический трансивер QSFP DD PSM8 200 Гбит/с на расстояние 10 км RQD-200G10-PSM8

Функции

• 8-канальные полнодуплексные приемопередающие модули
• Поддерживает суммарную скорость передачи данных 8×25 Гбит/с.
• При необходимости поддерживает суммарную скорость передачи данных 8×10 Гбит/с.
• 8 каналов DFB 1310 нм
• 8-канальная матрица PIN-фотодетекторов
• Внутренние схемы CDR на каналах приемника и передатчика
• Поддержка обхода CDR
• Низкое энергопотребление <6,5 Вт
• Форм-фактор QSFP DD с возможностью горячей замены
• Дальность действия G.652 SMF до 10 км
• Одиночный штекерный разъем MPO (APC 8-градусный)
• Рабочая температура корпуса от 0°C до +70°C
• Напряжение питания 3,3 В
• Соответствует требованиям RoHS 2.0 (не содержит свинца)

Приложения

• 2 канала Ethernet 100 Гбит/с
• Infiniband DDR/EDR
• Центры обработки данных и корпоративные сети

Рисунок 1. Блок-схема модуля

Трансивер QSFP DD PSM8 со скоростью 200 Гбит/с представляет собой параллельный приемопередатчик. Ключевой технологией является использование DFB-разъема и PIN-матрицы, обеспечивающих связь с модулем через систему I2C.

Абсолютные максимальные рейтинги

Рекомендуемые условия эксплуатации

Технические характеристики электрооборудования

Примечание:

1. Измеряется разница амплитуд входного напряжения между TxnP и TxnN.

2. Разница амплитуд выходного напряжения измеряется между RxnP и RxnN.

Оптические характеристики

Примечание:

1. Даже если TDP < 1 дБ, минимальное значение OMA должно превышать указанное здесь минимальное значение.

2. Приёмник должен выдерживать без повреждений непрерывное воздействие модулированного оптического входного сигнала с данным уровнем мощности на одной из линий. Приёмник не обязан корректно работать при данной входной мощности.

3. Чувствительность указана на уровне 1E-12 BER при скорости 25,78125 Гбит/с.

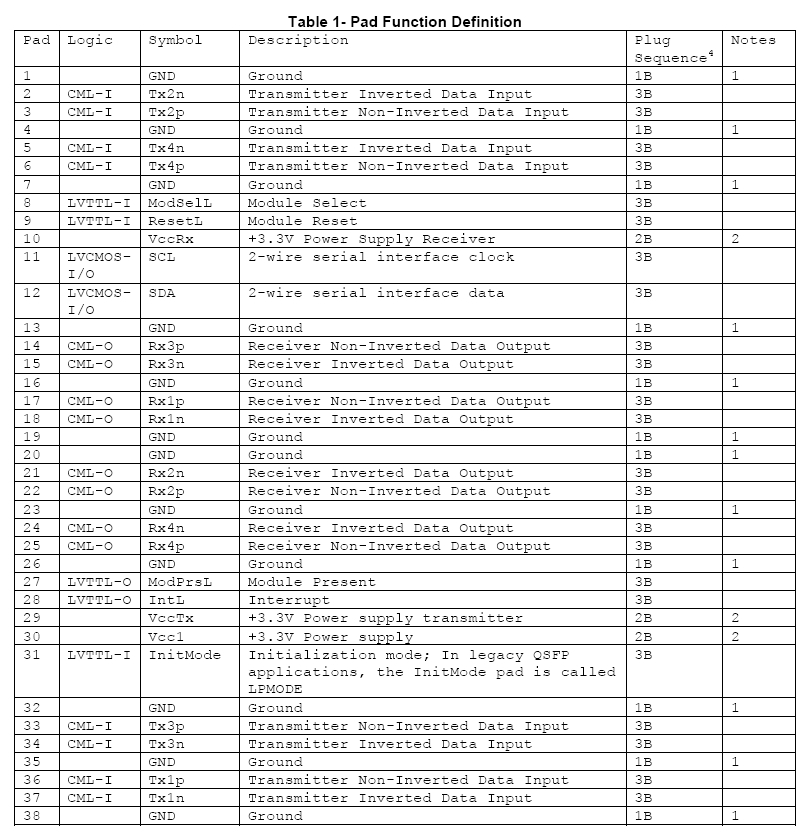

Описание значка

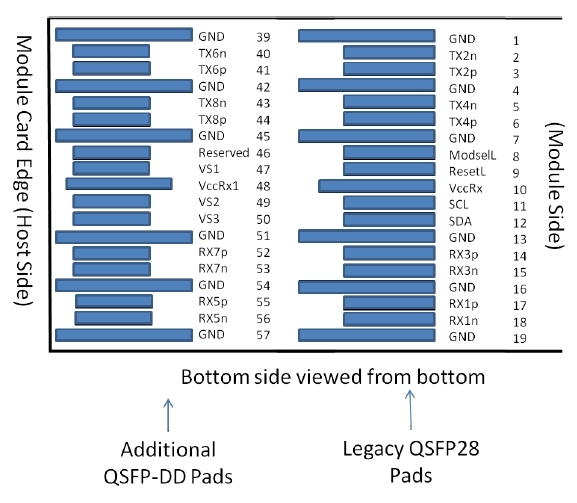

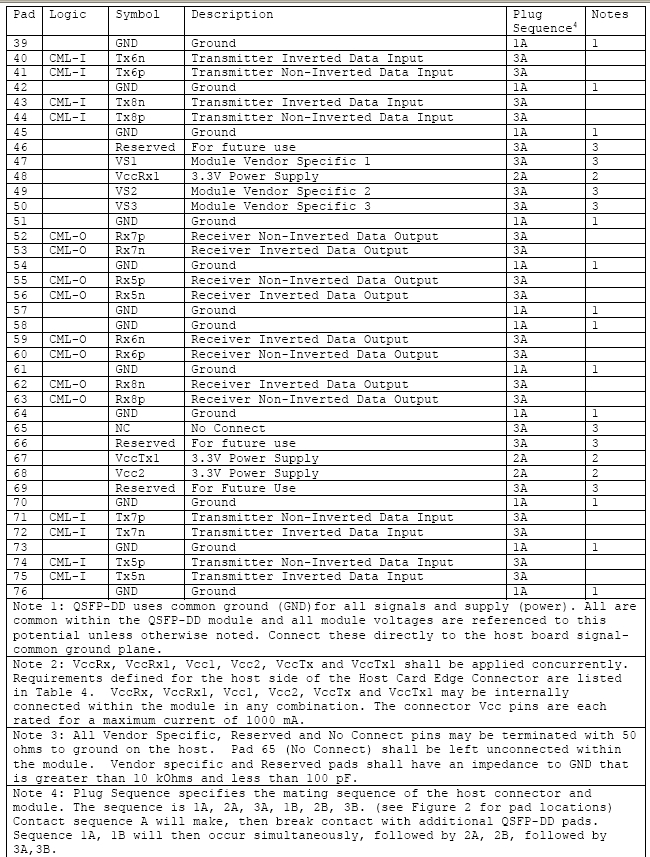

Рисунок 2. Схема расположения выводов.

ModSelL Pin

Сигнал ModSelL — это входной сигнал, который должен быть подтянут к Vcc в модуле QSFP-DD. Когда он удерживается в низком состоянии хостом, модуль отвечает на команды двухпроводной последовательной связи. ModSelL позволяет использовать несколько модулей QSFP-DD на одной двухпроводной интерфейсной шине. Когда ModSelL находится в высоком состоянии, модуль не должен отвечать на какие-либо сообщения двухпроводного интерфейса от хоста или подтверждать их.

Во избежание конфликтов, хост-система не должна пытаться осуществлять обмен данными по двухпроводному интерфейсу в течение времени отключения ModSelL после отключения любого модуля QSFP-DD. Аналогично, хост должен подождать как минимум в течение времени включения ModSelL, прежде чем обмениваться данными с вновь выбранным модулем. Периоды включения и выключения различных модулей могут перекрываться при условии соблюдения вышеуказанных временных требований.

Сброс L-контакт

Сигнал ResetL должен быть подключен к Vcc в модуле. Низкий уровень сигнала ResetL в течение времени, превышающего минимальную длительность импульса (t_Reset_init) (см. Таблицу 13), инициирует полную перезагрузку модуля, возвращая все пользовательские настройки модуля в состояние по умолчанию.

InitMode Pin

Сигнал InitMode является входным сигналом. Сигнал InitMode должен быть подтянут к Vcc в модуле QSFP-DD. Сигнал InitMode позволяет хосту определить, будет ли модуль QSFP-DD инициализироваться под управлением программного обеспечения хоста (InitMode установлен в высокий уровень) или под управлением аппаратного обеспечения модуля (InitMode снят в низкий уровень). Под управлением программного обеспечения хоста модуль должен оставаться в режиме низкого энергопотребления до тех пор, пока программное обеспечение не активирует переход в режим высокого энергопотребления, как определено в разделе 7.5. Под управлением аппаратного обеспечения (InitMode снят в низкий уровень) модуль может немедленно перейти в режим высокого энергопотребления после инициализации интерфейса управления. Хост не должен изменять состояние этого сигнала, пока модуль присутствует. В устаревших приложениях QSFP этот сигнал называется LPMode. См. SFF-8679 для описания сигнала.

ModPrsL Pin

Сигнал ModPrsL должен быть подтянут к Vcc Host на материнской плате и заземлен на модуле. Сигнал ModPrsL находится в низком состоянии (Low) при установке модуля и в высоком состоянии (High), когда модуль физически отсутствует в разъеме материнской платы.

Международный пин

IntL — это выходной сигнал. Сигнал IntL представляет собой выход с открытым коллектором и должен быть подтянут к Vcc Host на плате хоста. Когда сигнал IntL находится в низком состоянии, это указывает на изменение состояния модуля, возможную ошибку в работе модуля или состояние, критическое для системы хоста. Хост определяет источник прерывания с помощью двухпроводного последовательного интерфейса. Сигнал IntL снимается с высокого уровня после считывания всех установленных флагов прерывания.

Фильтрация источника питания

На материнской плате следует использовать фильтрацию питания, показанную на рисунке 3.

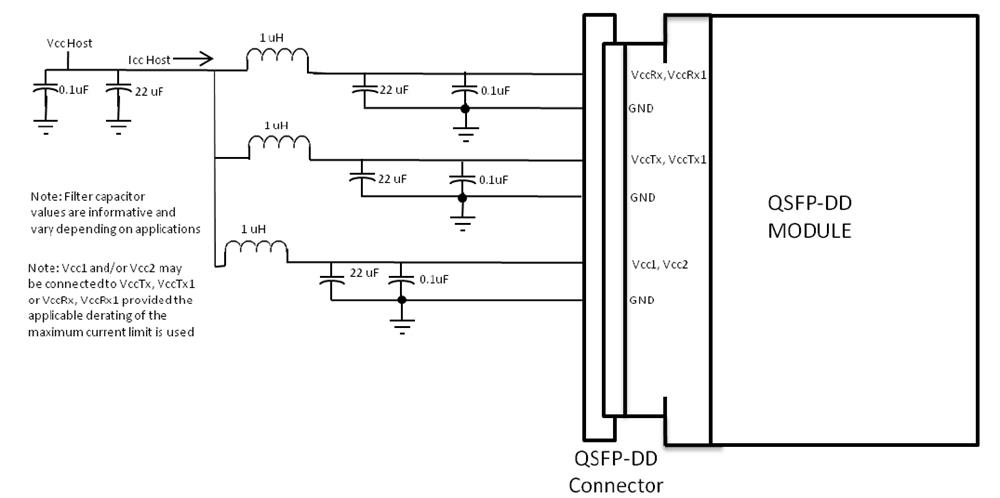

Рисунок 3. Фильтрация питания материнской платы.

Оптические интерфейсные линии и их назначение

Оптический интерфейсный порт представляет собой штекерный разъем MPO24.

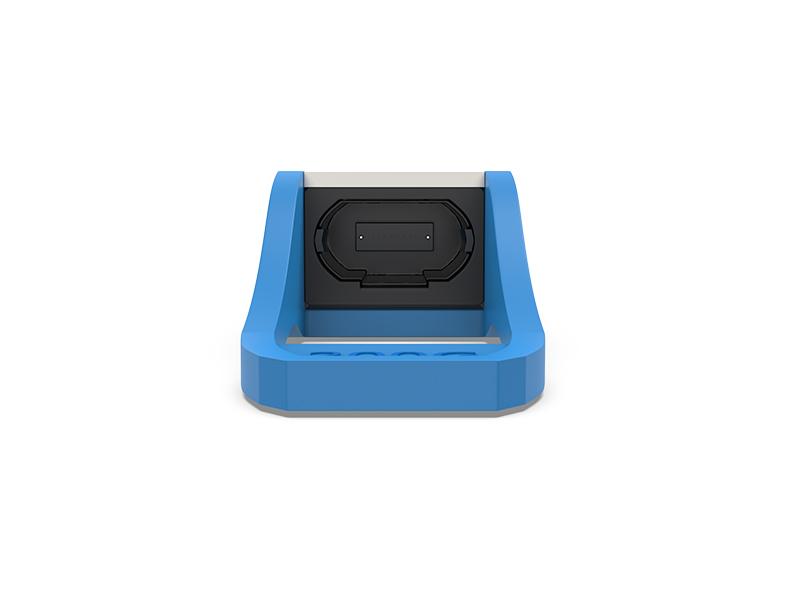

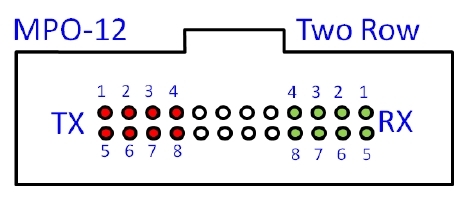

Рисунок 4. Ориентация оптического разъема и канала.

ИНТЕРФЕЙС ДИАГНОСТИЧЕСКОГО МОНИТОРИНГА

Функция цифрового диагностического мониторинга доступна на всех продуктах FiberWDM QSFP DD. Двухпроводной последовательный интерфейс позволяет пользователю взаимодействовать с модулем.

Структура памяти показана на рисунке 5. Адресное пространство памяти разделено на нижний одностраничный адресный блок размером 128 байт и несколько верхних адресных страниц. Такая структура обеспечивает своевременный доступ к адресам в нижнем блоке, например, к флагам прерываний и мониторам. Менее критичные по времени записи, например, информация об идентификаторе последовательного порта и настройках пороговых значений, доступны с помощью функции выбора страницы. Структура также обеспечивает расширение адресного пространства за счет добавления дополнительных верхних страниц по мере необходимости.

Используемый адрес интерфейса — A0xh, и он в основном предназначен для критически важных по времени данных, таких как обработка прерываний, чтобы обеспечить однократное чтение всех данных, связанных с ситуацией прерывания. После того, как прерывание (IntL) активировано, хост может считать поле флага, чтобы определить затронутый канал и тип флага.

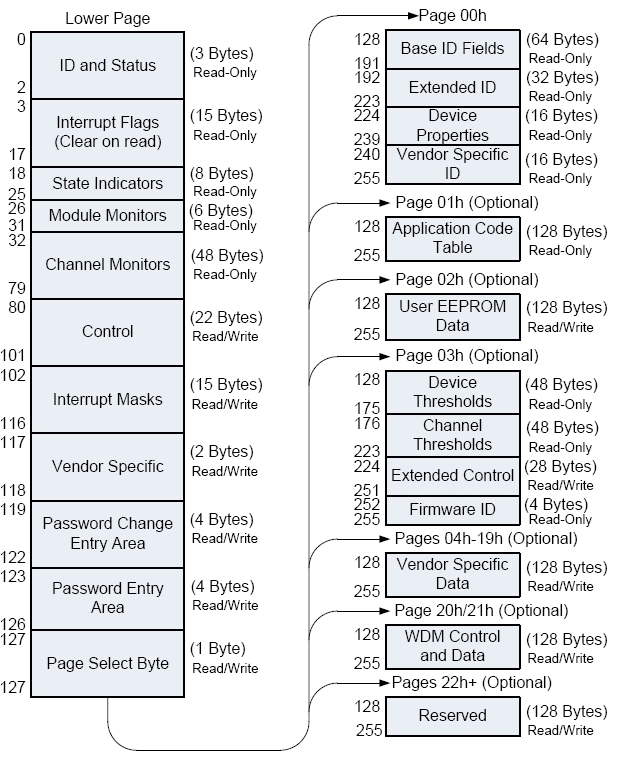

Рисунок 5. Карта памяти QSFP28

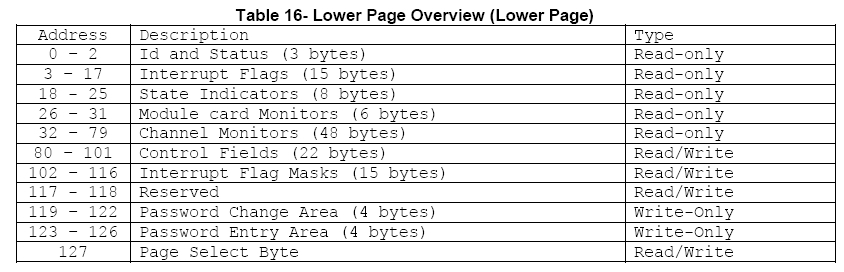

Рисунок 6. Карта низкого уровня памяти

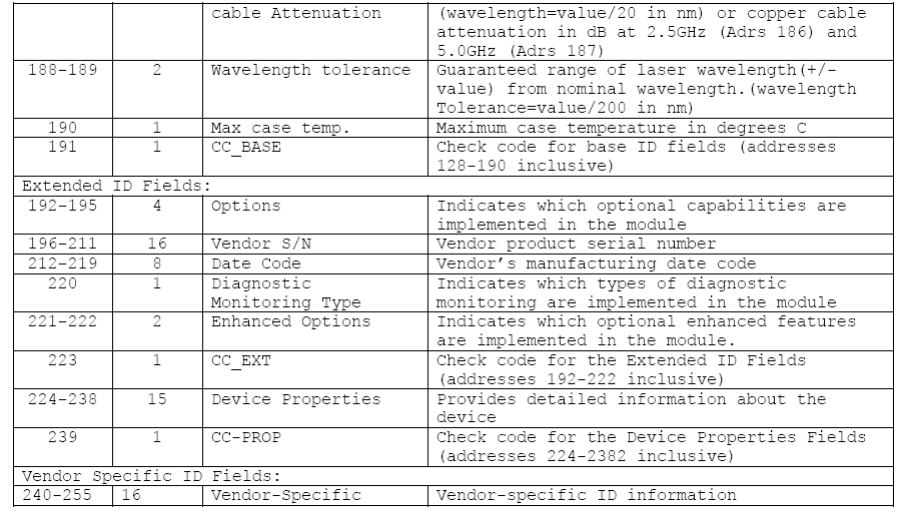

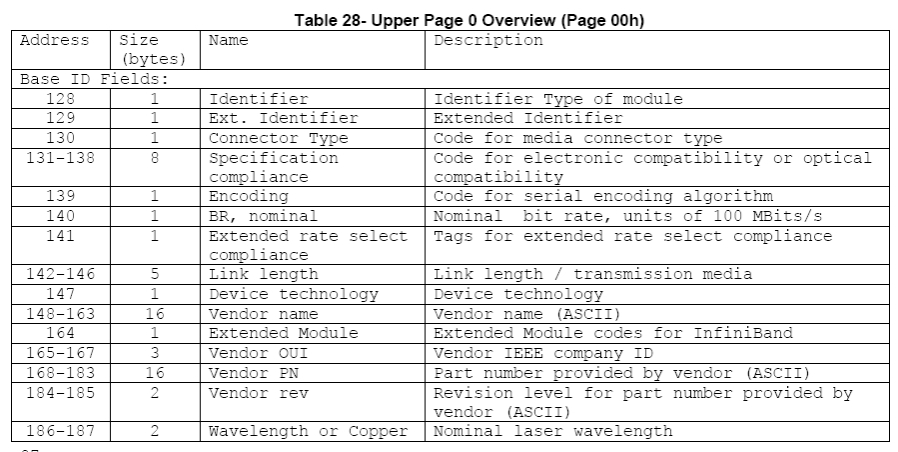

Рисунок 7. Карта памяти страницы 00

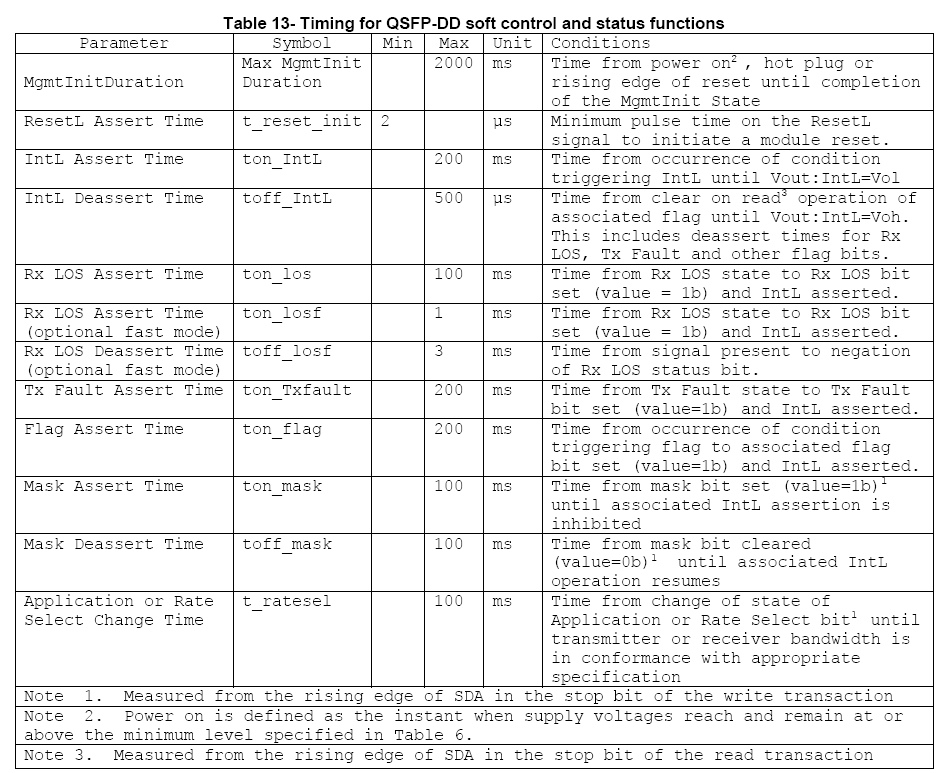

Временные параметры для функций программного управления и состояния.

Рисунок 8. Технические характеристики синхронизации.

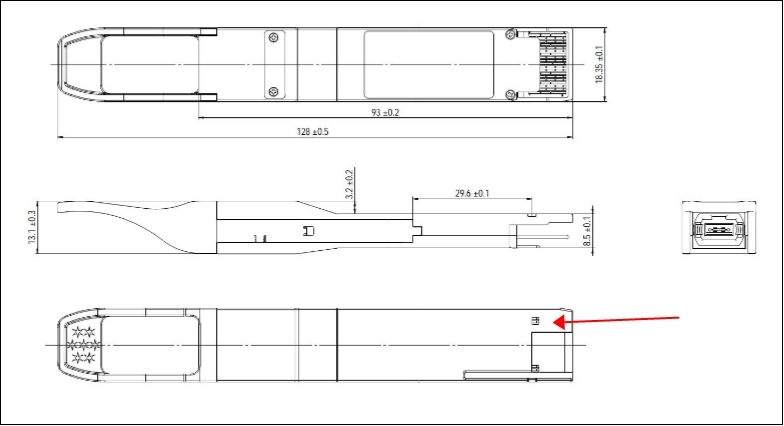

Механические размеры

Рисунок 10. Технические характеристики.

Соблюдение нормативных требований

Лазерные установки RQD-200G10-PSM8 относятся к классу 1. Они сертифицированы в соответствии со следующими стандартами:

Соответствует стандартам FDA для лазерной продукции, за исключением отклонений, предусмотренных Уведомлением № 50 от 24 июня 2007 года.

Ссылки

1. QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

ОСТОРОЖНОСТЬ:

Использование средств управления, регулировка или выполнение процедур, отличных от указанных в настоящем документе, могут привести к опасному облучению.

Информация для заказа

Важное уведомление

Технические характеристики, данные и любые иллюстративные материалы, представленные в данном техническом описании, являются типичными и должны быть подтверждены в письменной форме компанией FiberWDM до того, как они станут применимыми к какому-либо конкретному заказу или контракту. В соответствии с политикой FiberWDM по постоянному совершенствованию, технические характеристики могут изменяться без предварительного уведомления.

Публикация информации в данном техническом описании не подразумевает освобождения от патентных или иных охранных прав компании FiberWDM или других лиц. Более подробную информацию можно получить у любого представителя отдела продаж FiberWDM.
