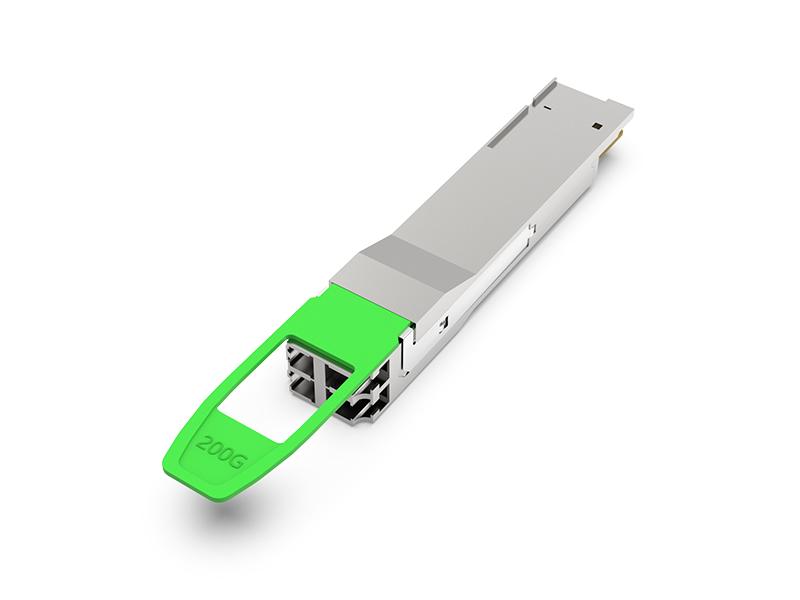

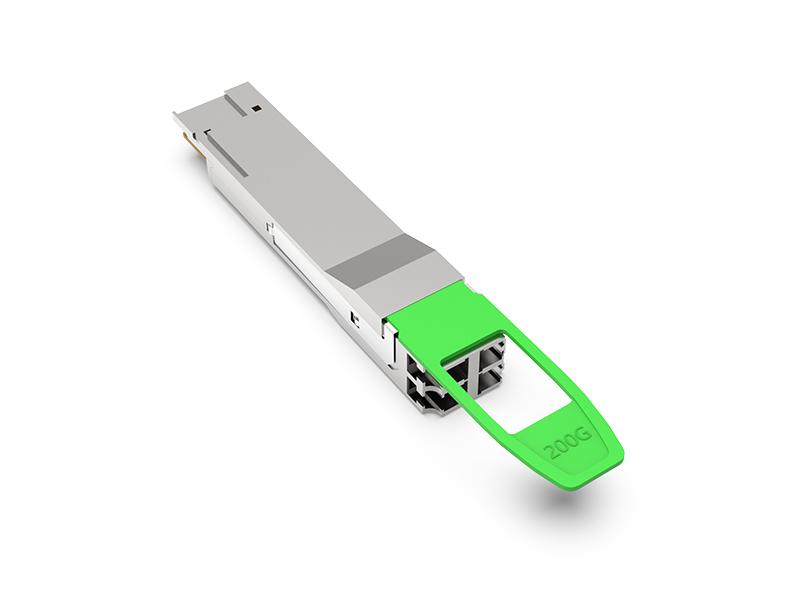

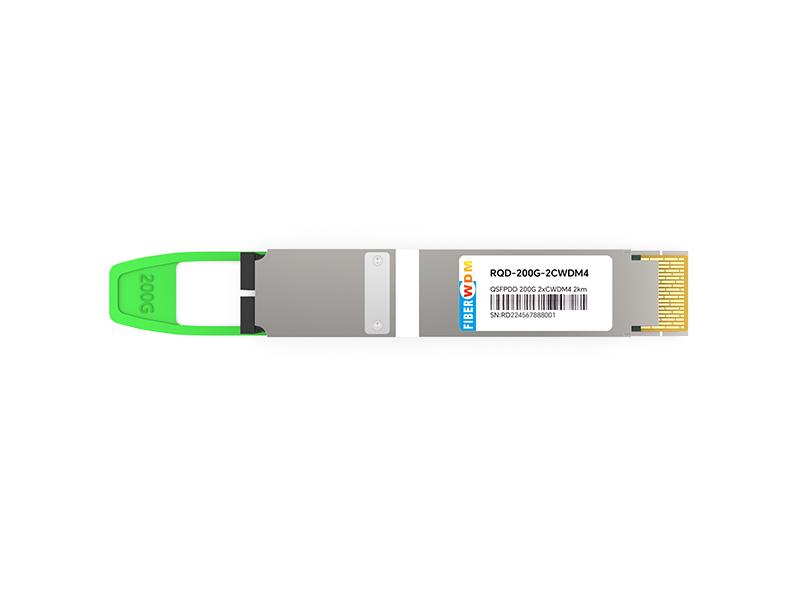

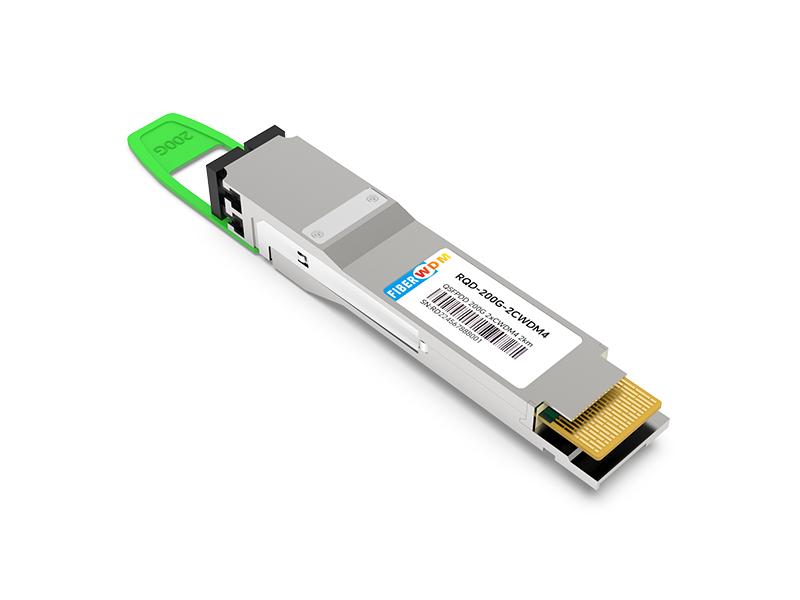

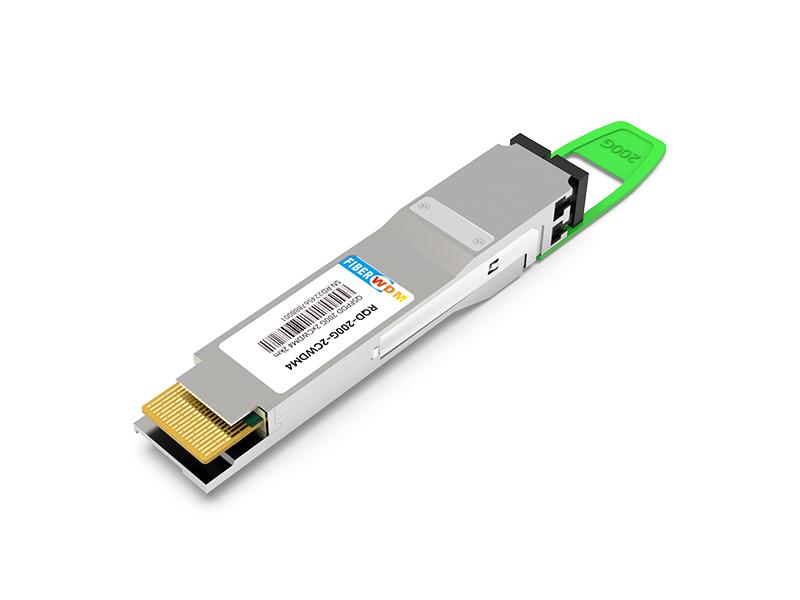

QSFPDD 200G 2xCWDM4 2 км оптический трансивер

RQD-200G-2CWDM4

Функции

• 8-канальные полнодуплексные приемопередающие модули
• Поддерживает суммарную скорость передачи данных 8×25 Гбит/с.
• При необходимости поддерживает суммарную скорость передачи данных 8×10 Гбит/с.
• 8-канальная DFB с 2 длинами волн CWDM4
• 8-канальный PIN-фотодетектор
• Внутренние схемы CDR на каналах приемника и передатчика
• Поддержка обхода CDR
• Низкое энергопотребление <6,5 Вт
• Форм-фактор QSFP DD с возможностью горячей замены
• Дальность действия G.652 SMF до 2 км.
• Двойные дуплексные LC-разъемы
• Рабочая температура корпуса от 0°C до +70°C
• Напряжение питания 3,3 В
• Соответствует требованиям RoHS (не содержит свинца)

Приложения

• 200GBASE 2 x CWDM4 Ethernet
• Сеть центров обработки данных

Описание

Оптические трансиверы FiberWDM RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 предназначены для использования в линиях связи Ethernet 2x100G протяженностью 2 км по одномодовому оптоволокну. Они соответствуют стандартам QSFP-DD MSA и CWDM4 MSA. Функции цифровой диагностики доступны через интерфейс I2C в соответствии со спецификацией CMIS V4.0. Эти модули могут преобразовывать 8 каналов электрических входных данных NRZ 25 Гбит/с в 8 каналов оптического сигнала NRZ 25 Гбит/с (2xCWDM4), а также в 8 каналов электрических выходных данных NRZ 25 Гбит/с. В этих модулях используется проверенная схемотехника FiberWDM Technologies, обеспечивающая надежный длительный срок службы, высокую производительность и стабильную работу.

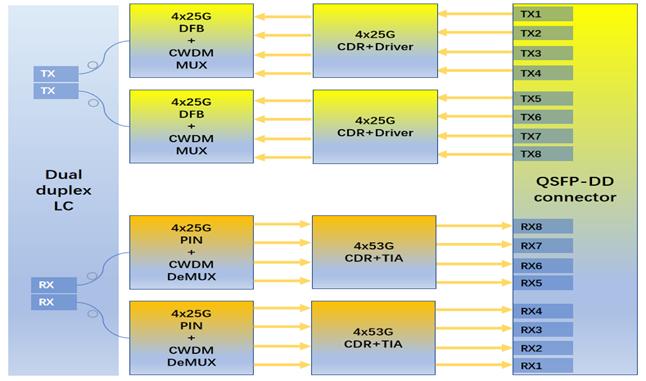

Рисунок 1. Блок-схема модуля.

Абсолютные максимальные рейтинги

Рекомендуемые условия эксплуатации

Технические характеристики электрооборудования

Примечание:

Примечание 1. Разница амплитуд входного напряжения измеряется между TxnP и TxnN.

Примечание 2. Разница амплитуд выходного напряжения измеряется между RxnP и RxnN.

Оптические характеристики

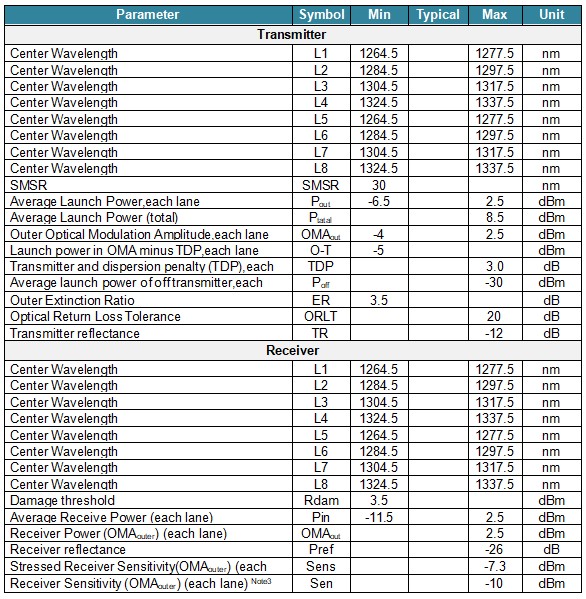

Таблица 3 - Оптические характеристики

Примечание:

Примечание 3. Чувствительность приемника (OMA), для каждой полосы (макс.) при BER 5 x 10⁻⁵ является нормативной спецификацией.

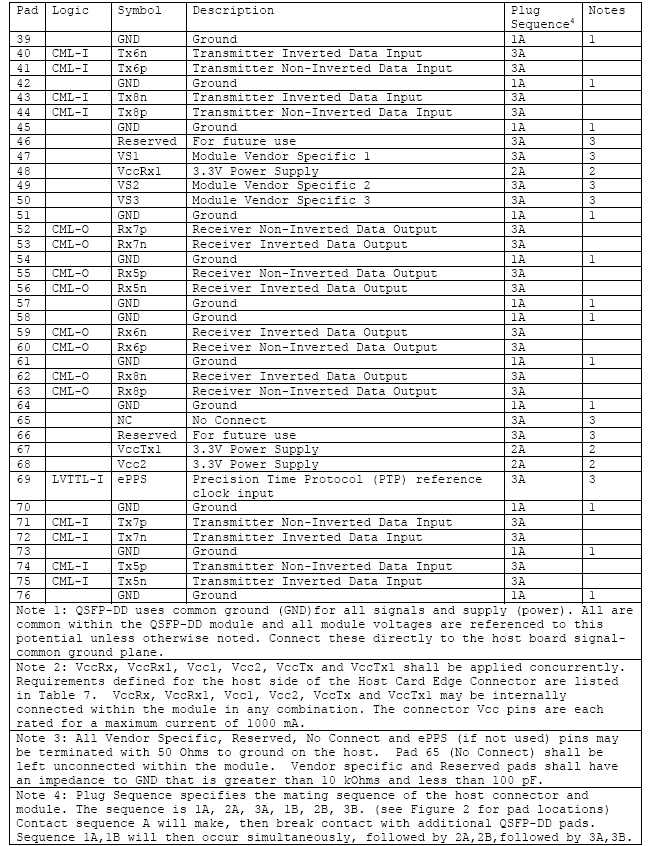

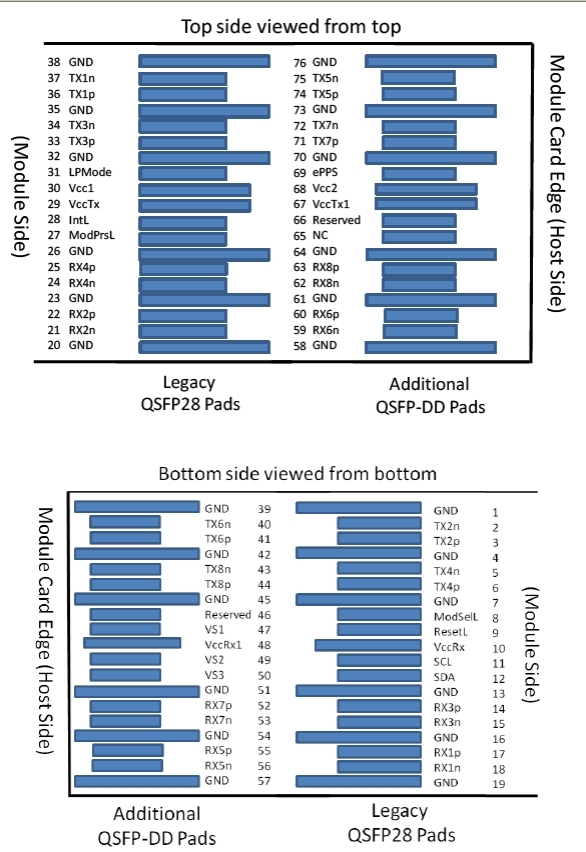

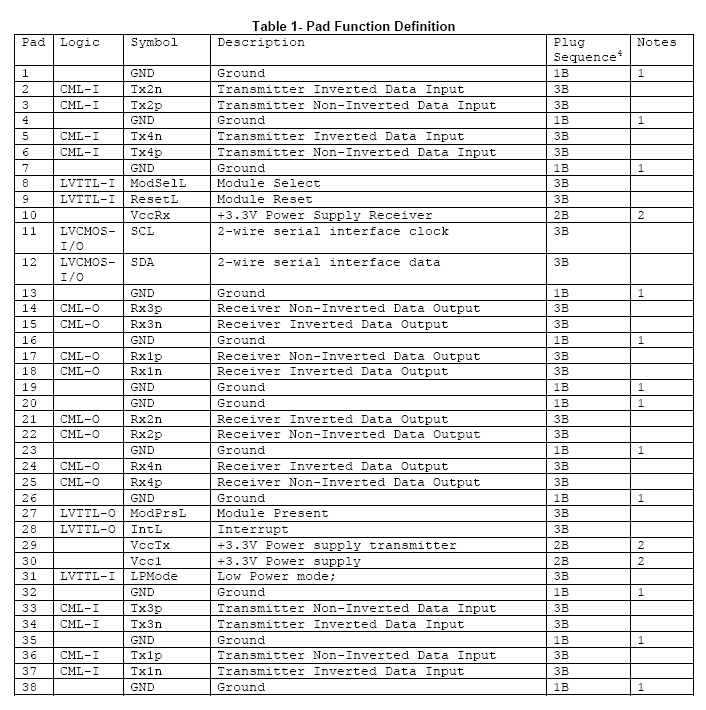

Описание значка

ModSelL Pin

Сигнал ModSelL — это входной сигнал, который должен быть подтянут к Vcc в модуле QSFP-DD. Когда он удерживается в низком состоянии хостом, модуль отвечает на команды двухпроводной последовательной связи. ModSelL позволяет использовать несколько модулей QSFP-DD на одной двухпроводной интерфейсной шине. Когда ModSelL находится в высоком состоянии, модуль не должен отвечать на какие-либо сообщения двухпроводного интерфейса от хоста или подтверждать их.

Во избежание конфликтов, хост-система не должна пытаться осуществлять обмен данными по двухпроводному интерфейсу в течение времени отключения ModSelL после отключения любого модуля QSFP-DD. Аналогично, хост должен подождать как минимум в течение времени включения ModSelL, прежде чем обмениваться данными с вновь выбранным модулем. Периоды включения и выключения различных модулей могут перекрываться при условии соблюдения вышеуказанных временных требований.

Сброс L-контакт

Сигнал ResetL должен быть подтянут к Vcc в модуле. Низкий уровень сигнала ResetL в течение времени, превышающего минимальную длительность импульса (t_Reset_init), инициирует полную перезагрузку модуля, возвращая все пользовательские настройки модуля в состояние по умолчанию.

LPMode Pin

LPMode — это входной сигнал. В модуле QSFP-DD сигнал LPMode должен быть подтянут к Vcc. LPMode используется для управления режимом питания модуля. См. раздел 6.3.1.3 CMIS.

ModPrsL Pin

Сигнал ModPrsL должен быть подтянут к Vcc Host на плате и к низкому уровню на модуле. Сигнал ModPrsL устанавливается в низкое состояние при установке модуля. Сигнал ModPrsL снимается с высокого состояния, когда модуль физически отсутствует в разъеме хоста, благодаря подтягивающему резистору на плате хоста.

Международный пин

IntL — это выходной сигнал. Сигнал IntL представляет собой выход с открытым коллектором и должен быть подтянут к Vcc Host на плате хоста. Когда сигнал IntL находится в низком состоянии, это указывает на изменение состояния модуля, возможную ошибку в работе модуля или состояние, критическое для системы хоста. Хост определяет источник прерывания с помощью двухпроводного последовательного интерфейса. Сигнал IntL снимается с высокого уровня после считывания всех установленных флагов прерывания.

Фильтрация источника питания

На материнской плате следует использовать фильтрацию питания, показанную на рисунке 3.

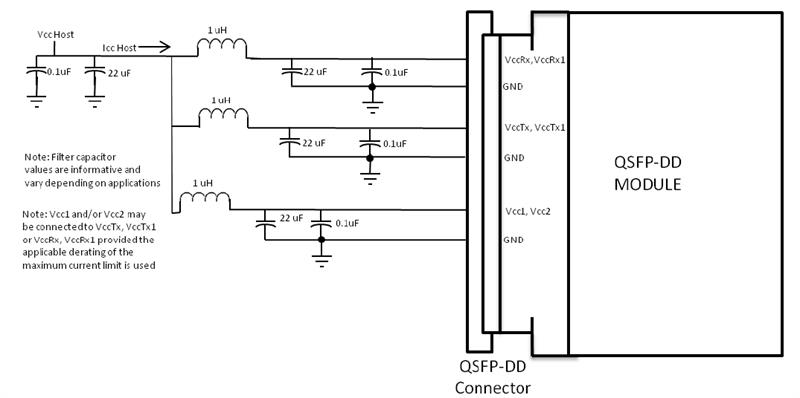

Рисунок 3. Фильтрация питания материнской платы.

Оптические интерфейсные линии и их назначение

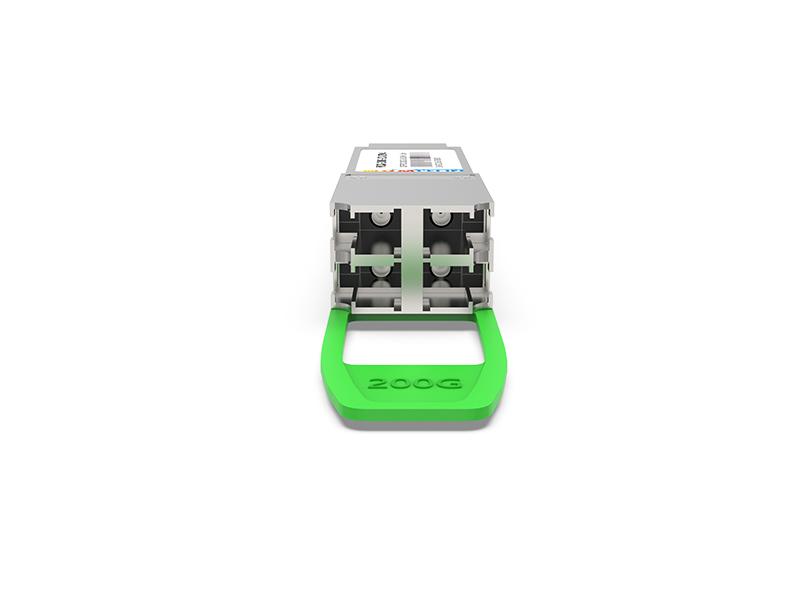

Оптический интерфейсный порт представляет собой двухканальный дуплексный LC-разъем.

Рисунок 4. Оптический разъем

ИНТЕРФЕЙС ДИАГНОСТИЧЕСКОГО МОНИТОРИНГА

Функция цифрового диагностического мониторинга доступна на всех продуктах FiberWDM QSFP DD. Для связи пользователя с модулем предусмотрен двухпроводной последовательный интерфейс.

Структура и отображение памяти

Из-за ограничения на использование восьмибитных адресов, объем управляющей памяти, к которой хост может напрямую обращаться, составляет 256 байт, и она разделена на нижнюю память (адреса от 00h до 7Fh) и верхнюю память (адреса от 80h до FFh).

Для всех модулей, кроме самых базовых, требуется больший объем адресуемой памяти управления. Это обеспечивается структурой из 128-байтовых страниц, а также механизмом динамического отображения любой из 128-байтовых страниц из большего внутреннего пространства памяти управления в адресное пространство хоста — верхнюю память.

Структура адресации дополнительной внутренней памяти управления показана на рисунке 5. Память управления внутри модуля организована как уникальное и всегда доступное для хоста адресное пространство размером 128 байт (нижняя память) и как несколько верхних адресных подпространств по 128 байт каждое (страницы), из которых только одно выбрано в качестве видимого для хоста в верхней памяти. Второй уровень выбора страниц возможен для страниц, для которых существует несколько экземпляров (например, когда существует группа страниц с одинаковым номером страницы).

Эта структура поддерживает плоскую память объемом 256 байт для пассивных медных модулей и обеспечивает своевременный доступ к адресам в нижней памяти, например, к флагам и мониторам. Менее критичные по времени записи, например, информация о серийном идентификаторе и настройках пороговых значений, доступны с помощью функции выбора страницы в нижней странице. Для более сложных модулей, требующих большего объема памяти управления, хост должен использовать динамическое отображение различных страниц в адресное пространство верхней памяти хоста по мере необходимости.

Примечание: Карта памяти управления в значительной степени основана на карте памяти QSFP. Эта карта памяти была изменена для размещения 8 электрических линий и ограничения требуемого объема памяти. Используется подход с одним адресом, как в QSFP. Страничная организация памяти используется для обеспечения критически важных по времени взаимодействий между хостом и модулем.

Поддерживаемые страницы

Для всех устройств, совместимых с CMIS, обязательным является базовый 256-байтовый подмножество карты управляющей памяти. Другие части доступны только для модулей страничной памяти или при условии, что модуль их объявляет. Подробную информацию об объявлении поддерживаемых областей управляющей памяти см. в CMIS V4.0.

В частности, для всех модулей, включая пассивные медные кабели, требуется поддержка нижней памяти и страницы 00h. Поэтому эти страницы всегда реализованы. Для всех модулей страничной памяти требуется дополнительная поддержка страниц 01h, 02h и банка 0 страниц 10h и 11h.

Банк 0 на страницах 10h-1Fh содержит регистры, специфичные для каждой полосы движения, для первых 8 полос, а каждый последующий банк обеспечивает поддержку еще 8 полос. Однако следует отметить, что распределение информации по банкам может зависеть от страницы и не обязательно должно быть связано с данными группировки для 8 полос.

Данная структура позволяет расширять адресное пространство для определенных типов модулей путем выделения дополнительных страниц. Кроме того, можно создавать дополнительные блоки страниц.

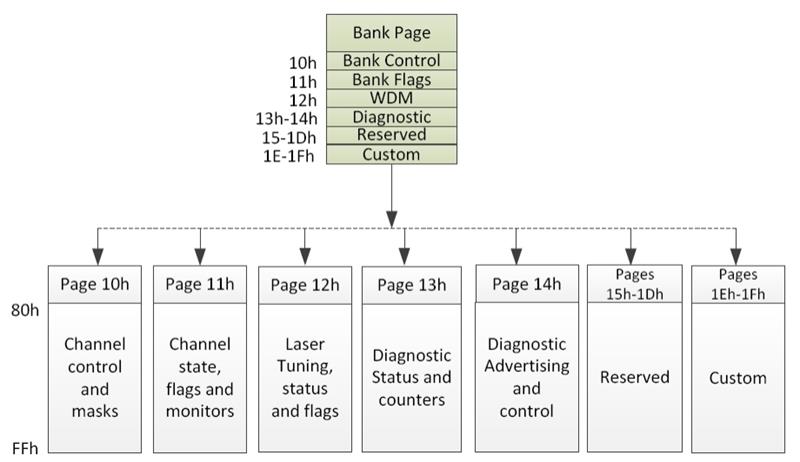

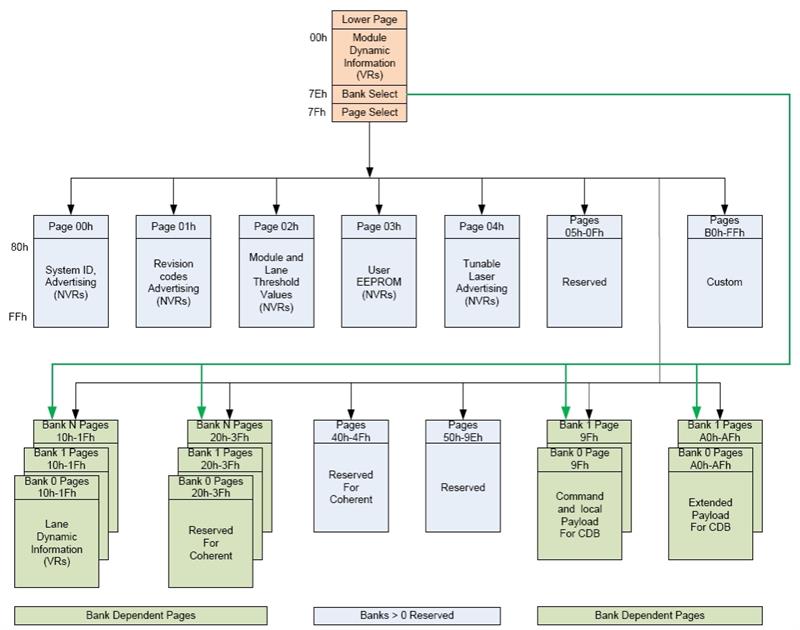

Рисунок 5. Карта памяти QSFP DD

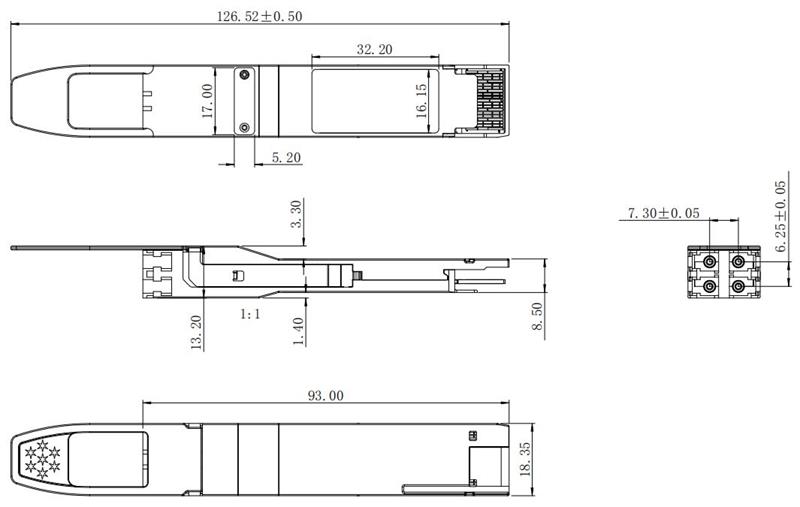

Механические размеры

Рисунок 6. Технические характеристики.

Соблюдение нормативных требований

Трансиверы FiberWDM RQD-200G-2CWDM4 относятся к лазерным изделиям класса 1. Они сертифицированы в соответствии со следующими стандартами:

Ссылки

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Директива 2011/65/ЕС Европейского парламента и Совета «Об ограничении использования некоторых опасных веществ в электрическом и электронном оборудовании», 1 июля 2011 г.

ОСТОРОЖНОСТЬ:

Использование средств управления, регулировка или выполнение процедур, отличных от указанных в настоящем документе, могут привести к опасному облучению.

Информация для заказа
