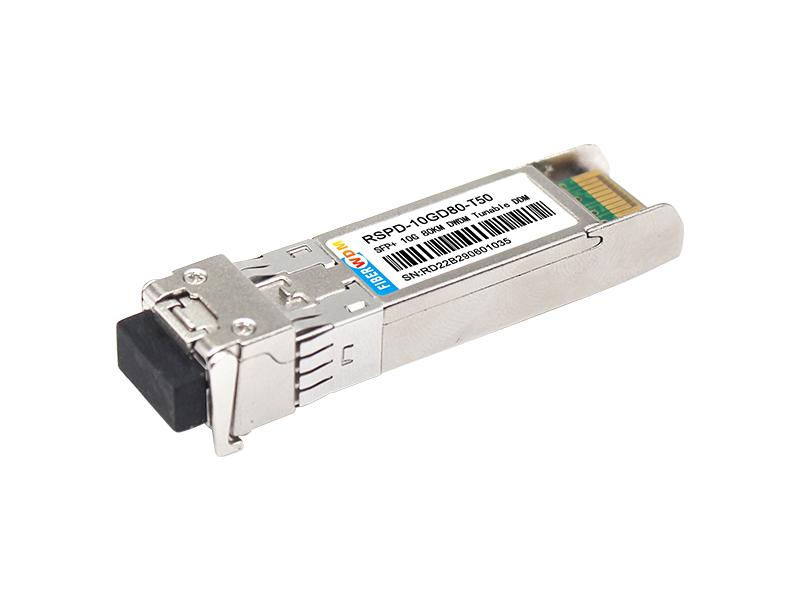

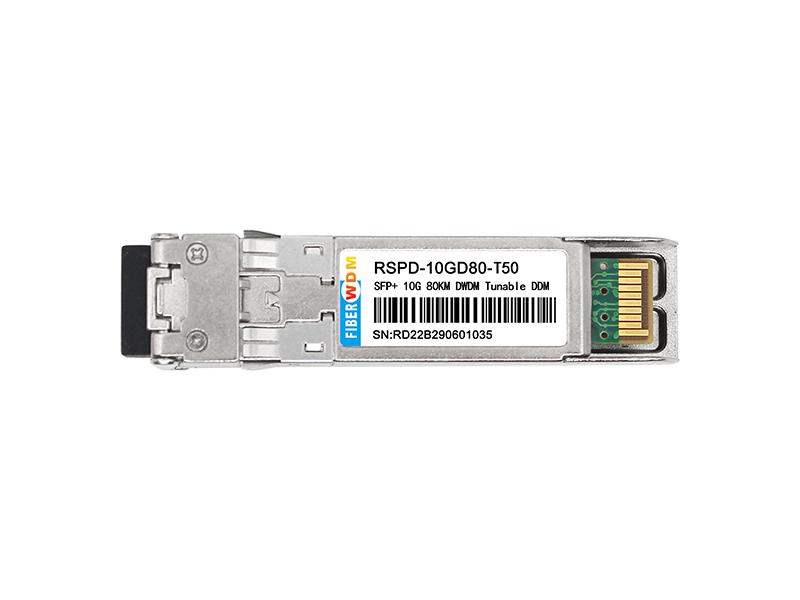

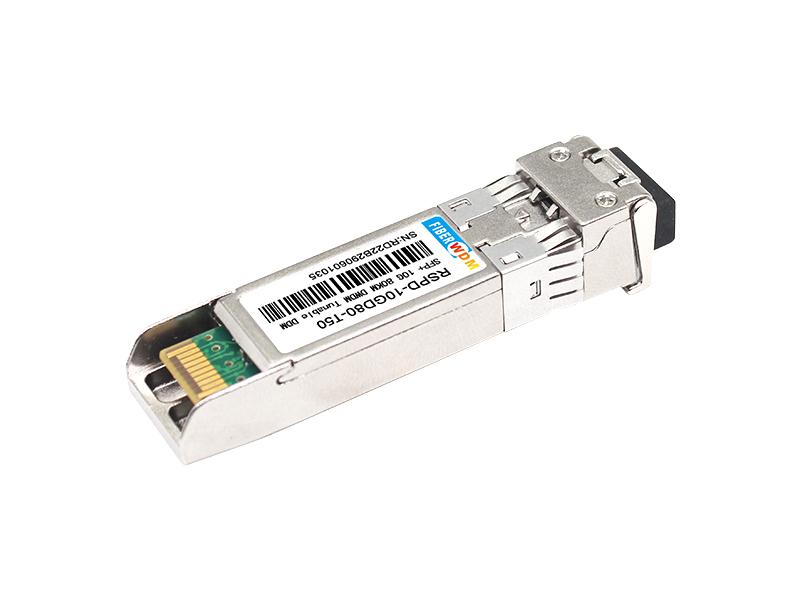

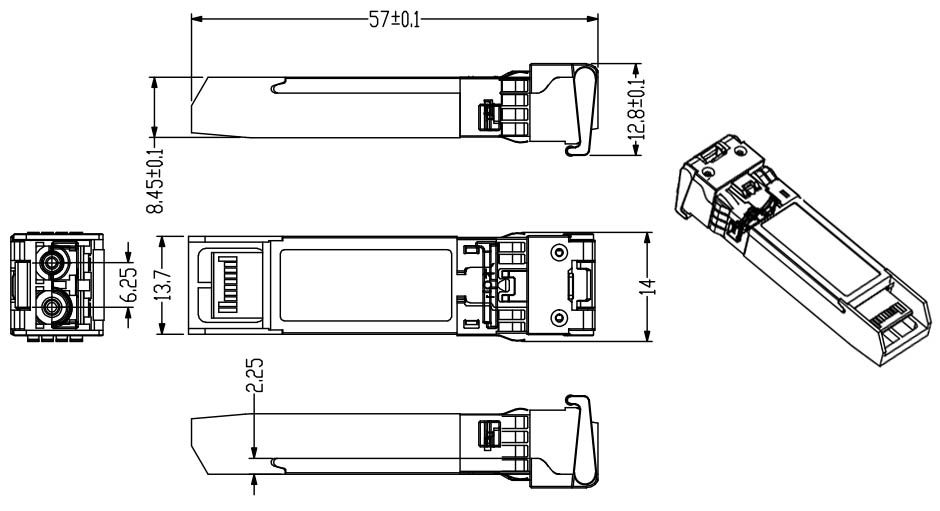

РСПД-10ГД80-Т50
10 Гбит/с, 80 км DWDM настраиваемый приемопередатчик SFP
Горячая замена, дуплексный LC, 50 ГГц ITU-T-T, настройка DWDM и APD, одиночный режим
Описание:
Приемопередатчики малого форм-фактора 10 Гбит/с (SFP) FIBERWDM RSPD-10GD80-T50 соответствуют действующей спецификации соглашения о нескольких источниках SFP (MSA). Высокопроизводительный охлаждаемый передатчик DWDM TUNABLE и высокочувствительный приемник APD обеспечивают превосходную производительность для приложений SONET/SDH, 10G FC и Ethernet на оптических каналах длиной до 80 км.
Модуль SFP+ совместим со стандартами SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE-ZR. Функции цифровой диагностики доступны через 2-проводной последовательный интерфейс, как указано в SFF-8472.
Форм-фактор, полностью совместимый с SFP, обеспечивает возможность горячего подключения, простоту обновления оптических портов и низкий уровень электромагнитных помех.
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
Температура хранения |
ТС |
-40 |
|
+85 |
°С |
|
Рабочая температура корпуса |
ТА |
0 |
|
70 |
°С |
|
Максимальное напряжение питания |
Вкк |
-0,5 |
|
4 |
В |
|
Относительная влажность |
Правая |
0 |
|
85 |
% |
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
Вкк |
3.135 |
|
3.465 |
В |
|
|
Ток питания |
Icc |
|
350 |
450 |
мА |
|
|
Энергопотребление |
П |
|
|
1,5 |
W |
|
|
Секция передатчика: |
||||||
|
Входной дифференциальный импеданс |
Рин |
|
100 |
|
Ом |
1 |
|
Допуск на несимметричное напряжение постоянного тока на входе Tx (ссылка VeeT) |
В |
-0,3 |
|
4 |
В |
|
|
Дифференциальное колебание входного напряжения |
Вин,пп |
180 |
|
700 |
мВ |
2 |
|
Напряжение отключения передачи |
ВД |
2 |
|
Вкк |
В |
3 |
|
Напряжение включения передачи |
ВЭН |
Ви |
|
Ви+0.8 |
В |
|
|
Секция приемника: |
||||||
|
Допуск по напряжению несимметричного выходного напряжения |
В |
-0,3 |
|
4 |
В |
|
|
Разница выходного напряжения Rx |
Голос |
300 |
|
850 |
мВ |
|
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
|
|
пс |
4 |
|
Отказ LOS |
Ошибка VLOS |
2 |
|
ВкХОСТ |
В |
5 |
|
ЛОС Нормальный |
ВЛОС норма |
Ви |
|
Ви+0.8 |
В |
5 |
Примечание:
1. Подключается непосредственно к контактам ввода данных TX. Соединение по переменному току от контактов к микросхеме драйвера лазера.
2. Согласно SFF-8431 Ред. 3.0
3. Дифференциальная нагрузка 100 Ом.
4. 20%ï½80%
5. LOS — выход с открытым коллектором. Должно быть подтянуто к 4,7–10 кОм на главной плате. Нормальная работа – логический 0; потеря сигнала соответствует логической 1. Максимальное напряжение поднятия составляет 5,5 В.
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика: |
||||||
|
Срок службы оптической волны истек |
λ |
X-100 |
Х |
X+100 |
вечера |
|
|
Оптическая длина волны – начало жизни |
λ |
X-25 |
Х |
X+25 |
вечера |
|
|
Средняя оптическая мощность |
Павг |
0 |
|
+5 |
дБм |
1 |
|
Выключение лазера |
Пфф |
|
|
-30 |
дБм |
|
|
Коэффициент вымирания |
ЭР |
6 |
|
|
дБ |
|
|
Штраф за дисперсию передатчика |
ТДП |
|
|
3.0 |
дБ |
2 |
|
Относительная интенсивность шума |
Рин |
|
|
-128 |
дБ/Гц |
3 |
|
Допуск оптических обратных потерь |
|
20 |
|
|
дБ |
|
|
Секция приемника: |
||||||
|
Центральная длина волны |
λr |
1480 |
|
1565 |
нм |
|
|
Чувствительность приёмника |
Сен |
|
|
-23 |
дБм |
4 |
|
Лос-Утверждение |
ЛОСА |
-40 |
|
- |
дБм |
|
|
Лос-Десерт |
ЛОСД |
|
|
-24 |
дБм |
|
|
Потеря гистерезиса |
ЛОШ |
0,5 |
|
|
дБ |
|
|
Перегрузка |
Сб |
-7 |
|
|
дБм |
5 |
|
Отражательная способность приемника |
Прием |
|
|
-12 |
дБ |
|
Примечание:
1. Средние значения мощности носят исключительно информативный характер согласно IEEE802.3ae.
2. Для значения TWDP требуется, чтобы главная плата соответствовала SFF-8431. TWDP рассчитывается с использованием кода Matlab, приведенного в пункте 68.6.6.2 стандарта IEEE802.3ae.
3. Отражение 12 дБ.
4. Условия испытаний приемника под нагрузкой согласно IEEE802.3ae. Тестирование CSRS требует, чтобы главная плата соответствовала SFF-8431.
5. Перегрузка приемника указана в OMA и при наихудшем комплексном напряженном состоянии.
|
Параметр |
Символ |
Мин. |
Обычный |
Макс. |
Единица |
|
Время подтверждения TX_Disable |
t_off |
|
|
10 |
нас |
|
TX_Disable Время отрицания |
t_on |
|
|
1 |
мс |
|
Время инициализации, включая сброс TX_FAULT |
t_int |
|
|
300 |
мс |
|
TX_FAULT от неисправности к утверждению |
t_fault |
|
|
100 |
нас |
|
TX_Disable Сброс времени до начала |
t_reset |
10 |
|
|
нас |
|
Время подтверждения потери сигнала приемника |
ТА,RX_LOS |
|
|
100 |
нас |
|
Время отмены приема при потере сигнала |
Тд,RX_LOS |
|
|
100 |
нас |
|
Время изменения выбора скорости |
t_ratesel |
|
|
10 |
нас |
|
Время часов серийного идентификатора |
t_serial-lock |
|
|
100 |
кГц |

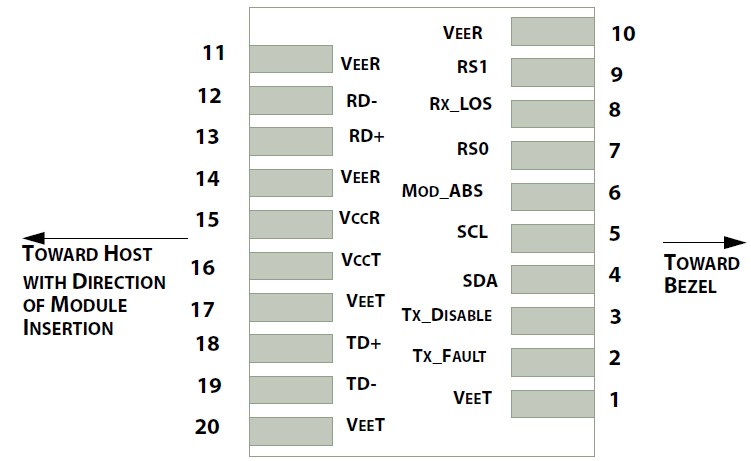

Схема номеров и названий контактов блока разъемов главной платы
|
ПИН-код |
Имя |
Функция |
Примечания |
|
1 |
ВиТ |
Заземление передатчика модуля |
1 |
|
2 |
Ошибка передачи |
Неисправность передатчика модуля |
2 |
|
3 |
Отключить передачу |
Отключение передатчика; Отключает выход лазера передатчика |
3 |
|
4 |
СДЛ |
2-проводной последовательный интерфейс ввода/вывода данных (SDA) |
|
|
5 |
СКЛ |
2-проводной тактовый вход последовательного интерфейса (SCL) |
|
|
6 |
MOD-ABS |
Модуль отсутствует, подключитесь к VeeR или VeeT в модуле |
2 |
|
7 |
RS0 |
Выбор скорости 0, опционально управление приемником SFP+. При высоком уровне скорость входных данных 4,5 Гбит/с; при низком уровне скорость входных данных <= 4,5 Гбит/с |
|
|
8 |
ЛОС |
Индикация потери сигнала приемника |
4 |
|
9 |
РС1 |
Выбор скорости 0, опционально управление передатчиком SFP+. При высоком уровне скорость входных данных 4,5 Гбит/с; при низком уровне скорость входных данных <= 4,5 Гбит/с |
|
|
10 |
ВиР |
Заземление приемника модуля |
1 |
|
11 |
ВиР |
Заземление приемника модуля |
1 |
|
12 |
РД- |
Вывод инвертированных данных приемника |
|
|
13 |
РД+ |
Вывод неинвертированных данных приемника |
|
|
14 |
ВиР |
Заземление приемника модуля |
1 |
|
15 |
ВкКР |
Модуль приемника питания 3,3 В |
|
|
16 |
ВккТ |
Модуль-передатчик, питание 3,3 В |
|
|
17 |
ВиТ |
Заземление передатчика модуля |
1 |
|
18 |
ТД+ |
Вывод инвертированных данных передатчика |
|
|
19 |
ТД- |
Вывод неинвертированных данных передатчика |
|
|
20 |
ВиТ |
Заземление передатчика модуля |
1 |
Примечание:
1. Выводы заземления модуля должны быть изолированы от корпуса модуля.
2. Этот вывод представляет собой выходной вывод с открытым коллектором/стоком и должен быть подтянут с сопротивлением 4,7–10 кОм к Host_Vcc на главной плате.
3. Этот вывод должен быть подтянут вверх с напряжением 4,7–10 кОм к VccT в модуле.
4. Этот вывод представляет собой выходной вывод с открытым коллектором/стоком и должен быть подтянут с сопротивлением 4,7–10 кОм к Host_Vcc на главной плате.
Модули SFP реализуют протокол двухпроводной последовательной связи, определенный в SFP-8472. Доступ к информации о серийном идентификаторе модулей SFP и параметрам цифрового диагностического монитора можно получить через интерфейс I2C по адресам A0h и A2h. Память отображена в таблице 1. Подробная информация об идентификаторе (A0h) указана в таблице 2. А спецификация DDM по адресу A2h. Для получения более подробной информации о карте памяти и определениях байтов обратитесь к SFF-8472, «Интерфейс цифрового диагностического мониторинга для оптических трансиверов». Параметры DDM были откалиброваны внутри.

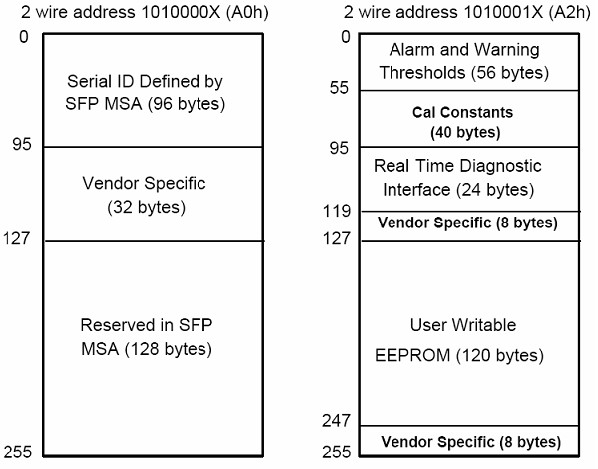

Таблица 1. Карта памяти цифровой диагностики (описания конкретных полей данных)
Таблица 2 - Содержимое памяти EEPROM с серийным идентификатором (A0h)
|
Адрес данных |
Длина (Байт) |
Имя Длина |
Описание и содержание |
|
Поля идентификатора базы |
|||
|
0 |
1 |
Идентификатор |
Тип последовательного приемопередатчика (03h=SFP) |
|
1 |
1 |
Зарезервировано |
Расширенный идентификатор типа последовательного приемопередатчика (04h) |
|
2 |
1 |
Соединитель |
Код типа оптического разъема (07=LC) |
|
3-10 |
8 |
Приемопередатчик |
10G База-ЗР |
|
11 |
1 |
Кодировка |
64Б/66Б |
|
12 |
1 |
БР, номинал |
Номинальная скорость передачи данных, 100 Мбит/с |
|
13-14 |
2 |
Зарезервировано |
(0000ч) |
|
15 |
1 |
Длина (9 мкм) |
Длина соединения, поддерживаемая для волокна 9/125 мкм, по 100 м |
|
16 |
1 |
Длина (50 мкм) |
Длина соединения, поддерживаемая для волокна 50/125 мкм, по 10 м |
|
17 |
1 |
Длина (62,5 мкм) |
Длина канала, поддерживаемая для волокна 62,5/125 мкм, по 10 м |
|
18 |
1 |
Длина (медь) |
Длина медного канала, поддерживаемая в метрах |
|
19 |
1 |
Зарезервировано |
|
|
20-35 |
16 |
Имя поставщика |
Название поставщика SFP: FIBERWDM |
|
36 |
1 |
Зарезервировано |
|
|
37-39 |
3 |
УИ поставщика |
Идентификатор OUI поставщика трансивера SFP |
|
40-55 |
16 |
Номер поставщика |
Номер детали: «TSPLXG80D-T50» (ASCII) |
|
56-59 |
4 |
Редакция поставщика |
Уровень версии для номера детали |
|
60-62 |
3 |
Зарезервировано |
|
|
63 |
1 |
CCID |
Младший значащий байт суммы данных по адресу 0-62 |
Расширенные поля идентификатора |
|||
|
64-65 |
2 |
Опция |
Указывает, какие оптические сигналы SFP реализованы (001Ah = LOS, TX_FAULT, TX_DISABLE поддерживаются) |
|
66 |
1 |
БР, макс |
Верхний запас скорости передачи данных, % |
|
67 |
1 |
БР, мин |
Запас нижнего битрейта, % |
|
68-83 |
16 |
Серийный номер поставщика |
Серийный номер (ASCII) |
|
84-91 |
8 |
Код даты |
Код даты производства FIBERWDM |
|
92-94 |
3 |
Зарезервировано |
|
|
95 |
1 |
CCEX |
Проверьте код для расширенных полей идентификатора (адреса от 64 до 94) |
|
Поля идентификатора конкретного поставщика |
|||
|
96-127 |
32 |
Читаемый |
Конкретная дата FIBERWDM, только чтение |
|
128-255 |
128 |
Зарезервировано |
Зарезервировано для SFF-8079 |
|
Адрес данных |
Параметр |
Точность |
Единица |
|
96-97 |
Внутренняя температура трансивера |
±3,0 |
°С |
|
98-99 |
Внутреннее напряжение питания VCC3 |
±3,0 |
% |
|
100-101 |
Ток смещения лазера |
±10 |
% |
|
102-103 |
Выходная мощность передачи |
±3,0 |
дБ |
|
104-105 |
Входная мощность приема |
±3,0 |
дБ |
TSPLXG80D-Dxx соответствует международным требованиям и стандартам по электромагнитной совместимости (ЭМС), а также международным требованиям и стандартам безопасности (подробности см. в таблице ниже).
|
Электростатический разряд (ESD) к электрическим контактам |
MIL-STD-883E Метод 3015.7 |
Класс 1(1000 В) |
|
Электростатический разряд (ESD) к дуплексной розетке LC |
МЭК 61000-4-2 GR-1089-ЯДРО |
Совместимость со стандартами |
|
Электромагнитный Помехи (ЭМП) |
FCC, часть 15, класс B EN55022 класс B (CISPR 22B) VCCI класса B |
Совместимость со стандартами |
|
Безопасность глаз от лазера |
FDA 21CFR 1040.10 и 1040.11 EN60950, EN (IEC) 60825-1,2 |
Совместимость с лазером класса 1 продукт. |

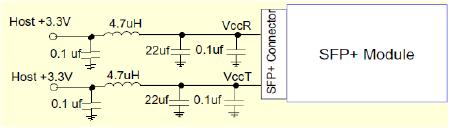

Рекомендуемая схема питания главной платы

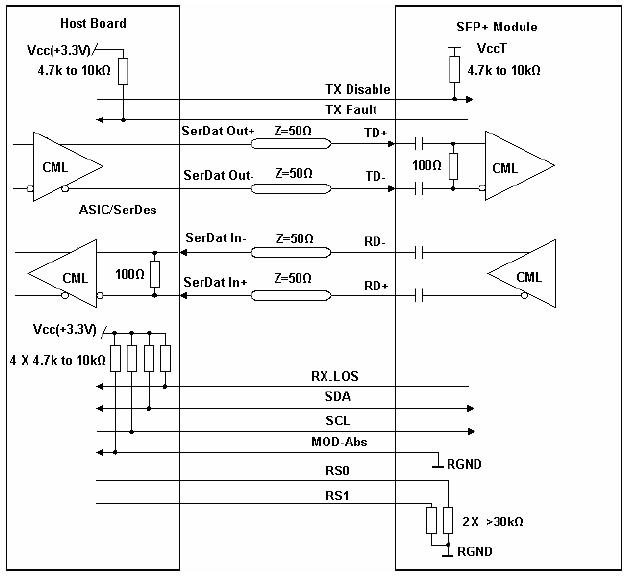

Рекомендуемая схема высокоскоростного интерфейса
| РСПД-10ГД80-Т50 | XX: Длина волны сети ITU-T 50 ГГц |
|
Значение канала |
Частота (ТГЦ) |
Центральная длина волны (нм) |
Канал МСЭ |
|
1 |
191,95 |
1561,83 |
19,5 |
|
2 |
192 |
1561,42 |
20 |
|
3 |
192.05 |
1561.01 |
20,5 |
|
4 |
192.1 |
1560,61 |
21 |
|
5 |
192.15 |
1560.2 |
21,5 |
|
6 |
192,2 |
1559,79 |
22 |
|
7 |
192,25 |
1559,39 |
22,5 |
|
8 |
192,3 |
1558,98 |
23 |
|
9 |
192,35 |
1558,58 |
23,5 |
|
10 |
192,4 |
1558,17 |
24 |
|
11 |
192,45 |
1557,77 |
24,5 |
|
12 |
192,5 |
1557,36 |
25 |
|
13 |
192,55 |
1556,96 |
25,5 |
|
14 |
192,6 |
1556,55 |
26 |
|
15 |
192,65 |
1556,15 |
26,5 |
|
16 |
192,7 |
1555,75 |
27 |
|
17 |
192,75 |
1555,34 |
27,5 |
|
18 |
192,8 |
1554,94 |
28 |
|
19 |
192,85 |
1554,54 |
28,5 |
|
20 |
192,9 |
1554.13 |
29 |
|
21 |
192,95 |
1553,73 |
29,5 |
|
22 |
193 |
1553,33 |
30 |
|
23 |
193.05 |
1552,93 |
30,5 |
|
24 |
193.1 |
1552,52 |
31 |
|
25 |
193,15 |
1552.12 |
31,5 |
|
26 |
193.2 |
1551,72 |
32 |
|
27 |
193,25 |
1551,32 |
32,5 |
|
28 |
193.3 |
1550,92 |
33 |
|
29 |
193,35 |
1550,52 |
33,5 |
|
30 |
193,4 |
1550.12 |
34 |
|
31 |
193,45 |
1549,72 |
34,5 |
|
32 |
193,5 |
1549,32 |
35 |
|
33 |
193,55 |
1548,91 |
35,5 |
|
34 |
193,6 |
1548,51 |
36 |
|
35 |
193,65 |
1548.11 |
36,5 |
|
36 |
193,7 |
1547,72 |
37 |
|
37 |
193,75 |
1547,32 |
37,5 |
|
38 |
193,8 |
1546,92 |
38 |
|
39 |
193,85 |
1546,52 |
38,5 |
|
40 |
193,9 |
1546.12 |
39 |
|
41 |
193,95 |
1545,72 |
39,5 |
|
42 |
194 |
1545,32 |
40 |
|
43 |
194.05 |
1544,92 |
40,5 |
|
44 |
194.1 |
1544,53 |
41 |
|
45 |
194.15 |
1544.13 |
41,5 |
|
46 |
194.2 |
1543,73 |
42 |
|
47 |
194,25 |
1543,33 |
42,5 |
|
48 |
194.3 |
1542,94 |
43 |
|
49 |
194,35 |
1542,54 |
43,5 |
|
50 |
194,4 |
1542.14 |
44 |
|
51 |
194,45 |
1541,75 |
44,5 |
|
52 |
194,5 |
1541,35 |
45 |
|
53 |
194,55 |
1540,95 |
45,5 |
|
54 |
194,6 |
1540,56 |
46 |
|
55 |
194,65 |
1540,16 |
46,5 |
|
56 |
194,7 |
1539,77 |
47 |
|
57 |
194,75 |
1539,37 |
47,5 |
|
58 |
194,8 |
1538,98 |
48 |
|
59 |
194,85 |
1538,58 |
48,5 |
|
60 |
194,9 |
1538.19 |
49 |
|
61 |
194,95 |
1537,79 |
49,5 |
|
62 |
195 |
1537,4 |
50 |
|
63 |
195.05 |
1537 |
50,5 |
|
64 |
195.1 |
1536,61 |
51 |
|
65 |
195,15 |
1536,22 |
51,5 |
|
66 |
195.2 |
1535,82 |
52 |
|
67 |
195,25 |
1535,43 |
52,5 |
|
68 |
195.3 |
1535.04 |
53 |
|
69 |
195.35 |
1534,64 |
53,5 |
|
70 |
195,4 |
1534,25 |
54 |
|
71 |
195,45 |
1533,86 |
54,5 |
|
72 |
195,5 |
1533,47 |
55 |
|
73 |
195,55 |
1533.07 |
55,5 |
|
74 |
195,6 |
1532,68 |
56 |
|
75 |
195,65 |
1532,29 |
56,5 |
|
76 |
195,7 |
1531,9 |
57 |
|
77 |
195,75 |
1531,51 |
57,5 |
|
78 |
195,8 |
1531.12 |
58 |
|
79 |
195,85 |
1530,72 |
58,5 |
|
80 |
195,9 |
1530,33 |
59 |
|
81 |
195,95 |
1529,94 |
59,5 |
|
82 |
196 |
1529,55 |
60 |
Хотите знать об этом продукте?
Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.
10G . DWDM . SFP + Оптический трансивер
10G LR 10KM SFP+ оптический трансивер
Оптический трансивер 10G CWDM SFP+
10G . Bidi . SFP + Оптический трансивер
Приемопередатчик 10G DWDM SFP+ 100 км
Приемопередатчик 10G DWDM SFP+ 40 км
10G ER 40KM SFP+ оптический трансивер
10G ZR 80KM SFP+ оптический трансивер
Адрес : Room 901, Building 6, JD Smart Industrial Park, No. 128, Juhua Stone Avenue, Huashan Town, Huadu District, Guangzhou City
Тел : +86 15989256178
Whatsapp : +86 15914235380
Электронное письмо : sales@fiberwdm.com
