Трансивер CWDM SFP+ 10 Гбит/с 100 км с возможностью горячей замены, дуплексный LC, +3,3 В, 1470–1550 нм, CWDM EML и APD, одномодовый

Трансивер CWDM SFP+ 10 Гбит/с 100 км с возможностью горячей замены, дуплексный LC, +3,3 В, 1470–1550 нм.

CWDM EML&APD, одномодовый

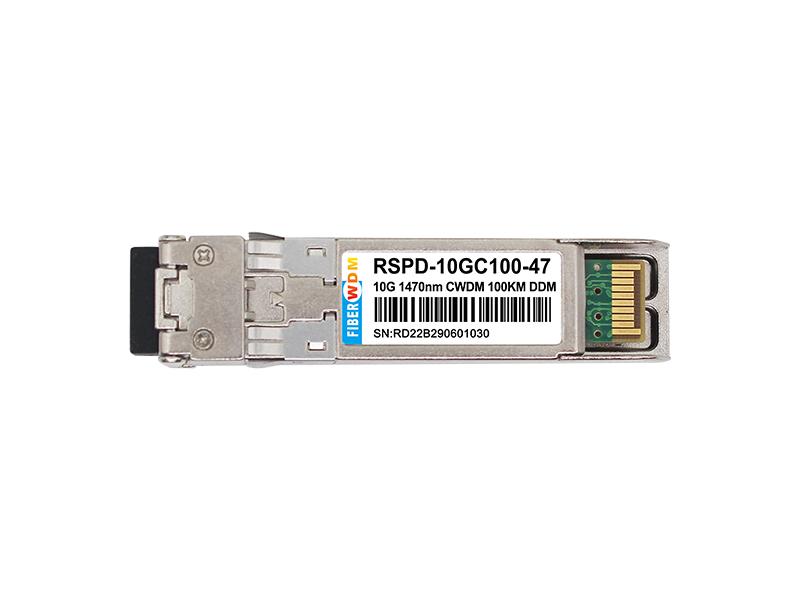

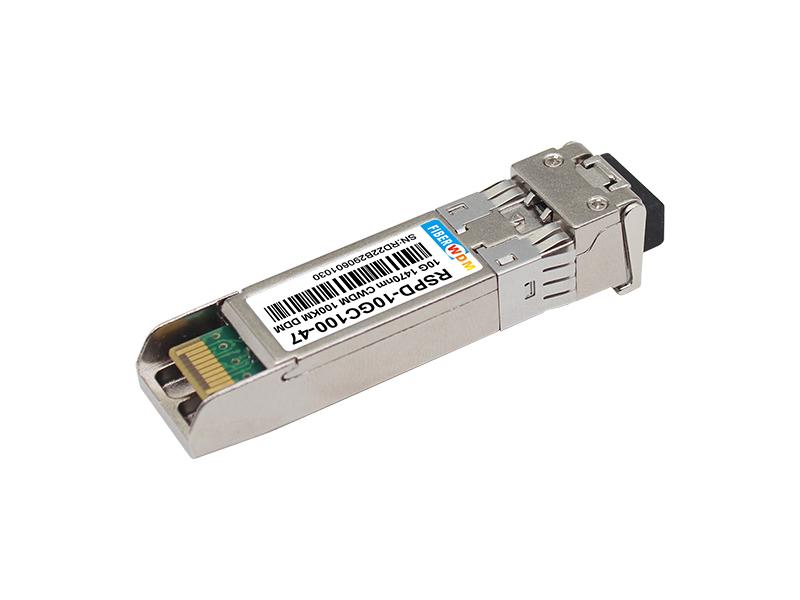

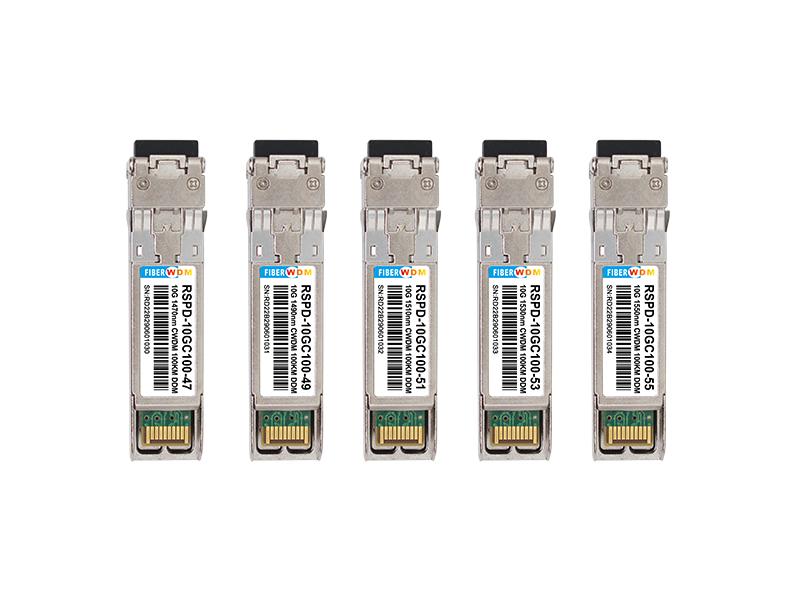

RSPD-10GC100-XX

Функции:

• Поддерживает битрейт от 9,95 до 11,3 Гбит/с.
• Возможность горячей замены
• Дуплексный LC-разъем
• Излучатель CWDM EML 1470–1550 нм, фотодетектор APD
• Одномолекулярные оптоволоконные линии связи протяженностью до 100 км
• Двухпроводной интерфейс для управления, соответствующий требованиям стандарта SFF 8472 (цифровой диагностический интерфейс мониторинга).
• Источник питания: +3,3 В
• Потребляемая мощность <2 Вт
• Диапазон температур: 0~70°C
• Соответствует требованиям RoHS

Описание:

Модуль оптического трансивера FIBERWDM RSPD-10GC100-XX — это очень компактный модуль для последовательной оптической связи со скоростью 10 Гбит/с. RSPD-10GC100-XX преобразует последовательный электрический поток данных со скоростью 10 Гбит/с в оптический выходной сигнал со скоростью 10 Гбит/с и оптический входной сигнал со скоростью 10 Гбит/с в последовательный электрический поток данных со скоростью 10 Гбит/с. Высокоскоростной электрический интерфейс 10 Гбит/с полностью соответствует спецификации SFI.

Высокопроизводительный CWDM EML-передатчик с длиной волны 1470–1550 нм и высокочувствительный APD-приемник обеспечивают превосходные характеристики для приложений Ethernet на линиях связи протяженностью до 100 км.

Модуль SFP+ соответствует стандартам SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE. Функции цифровой диагностики доступны через двухпроводной последовательный интерфейс, как указано в стандарте SFF-8472.

Полностью совместимый с SFP форм-фактор обеспечивает возможность "горячего" подключения, простоту модернизации оптических портов и низкий уровень электромагнитных помех.

Абсолютные максимальные рейтинги

[if !supportLists] Электрические характеристики (температура плавления = от 0 до 70 °C, напряжение питания = от 3,135 до 3,465 вольт)

Примечание:

[if !supportLists] 1. Подключено напрямую к выводам ввода данных TX. Передача переменного тока от выводов к микросхеме драйвера лазера.

2. Согласно SFF-8431 Rev 3.0

3. На дифференциальную нагрузку 100 Ом.

4. 20%～80%

5. LOS — это выход с открытым коллектором. Он должен быть подтянут резистором 4,7–10 кОм на основной плате. В нормальном режиме работы — логический 0; при потере сигнала — логическая 1. Максимальное напряжение подтяжки составляет 5,5 В.

[if !supportLists] Оптические параметры (TOP = от 0 до 70 °C, VCC = от 3,135 до 3,465 Вольт)
