Внешний медиаконвертер 10/100M 1*RJ45 и 1*переключатель порта SFP

Функциональные характеристики

  • Адаптивный порт RJ45 10/100 Мбит/с
  • Один верхний порт — оптоволоконный порт SFP 100 Мбит/с.
  • Автоматическое переключение портов (Auto MDI/MDIX)
  • Режим управления потоком: полнодуплексный режим соответствует стандарту IEEE 802.3x, полудуплексный режим соответствует стандарту противодавления.
  • соответствует стандартам IEEE 802.310Base-T и IEEE 802.3u 100/1000Base-TX
  • Применен механизм переключения с промежуточным хранением.
Категории
  • Информация о продукте

Серия медиаконвертеров 10/100M


Преобразователь серии 10/100

Преобразователь 10/100M Series 10/100BASE-TX в 100BASE-SX/LX в первую очередь предназначен для более крупных рабочих групп с высокими требованиями к пропускной способности, которым требуется расширение сети Ethernet. 10/100M оснащен разъемом RJ45 и оптоволоконным разъемом SC или SFP, позволяющим подключать сеть 10/100BASE-TX к сети 100BASE-SX/LX (оптоволоконная). В полнодуплексном режиме конвертер может увеличивать расстояние до 550 метров для многомодового волокна и до 80 километров для одномодового волокна. Он полностью соответствует стандартам IEEE 802.3u и 802.3. Процедуры установки и эксплуатации серии 10/100M просты и понятны. Пользователь может легко отслеживать состояние работы в режиме реального времени с помощью набора светодиодов, расположенных на передней панели.


Медиаконвертер 10/100M


Кабельное соединение преобразователя серии 10/100M

Тип порта

Тип кабеля

Макс. Длина

10/100БАСЭ-Т

Кот. 5, 5Е УТП, RJ-45

100 метров

100BASE-SX

Многомодовое волокно 850n (62,5/125 мкм)

220 метров

100BASE-SX

Многомодовое волокно 850 нм (50/125 мкм)

550 метров

100BASE-LX

Одномодовое волокно 1310 нм (9/125 мкм)

10- 100км


Светодиодная индикация

В следующей таблице приведена светодиодная индикация преобразователя серии 10/100M.

ВЕЛ

Положение дел

Индикация

военнопленный

НА

Питание включено

ФПЛ

НА

когда обнаруживает оптический сигнал

ВЫКЛЮЧЕННЫЙ

когда оптический сигнал не обнаруживается

10/100

НА

Скорость ТП 1 00М.

ВЫКЛЮЧЕННЫЙ

Скорость ТП 10 м.


ФДКС

НА

Максимальная скорость

ВЫКЛЮЧЕННЫЙ

половина скорости

FRX

Вспышка

Данные о оптоволокне

ТРХ

Вспышка

Данные УТП


Технические характеристики преобразователя серии 10/100М

МОДЕЛЬ

1, серия 10/100М

2, серия 10/100М

СТАНДАРТ

IEEE802.3u 100BASE-T;

IEEE802.3у

100БАСЭ-Т;

IEEE802.3 100BASE-SX

IEEE802.3

100BASE-LX

ИНТЕРФЕЙС

Часть RJ-45 x 1 (10/100 Мбит/с)

Разъем SC/SFP Оптоволоконный порт x 1 (100 Мбит/с)

ТП

СОЕДИНЕНИЯ

10/100BASE-T: UTP категории 5, 5E

ВОЛОКОННЫЕ СОЕДИНЕНИЯ

100BASE-SX: многомодовое оптоволокно 62,5/125 мкм или 50/125 мкм, разъем SC/SFP

100BASE-LX:9 или

Одномодовое волокно 10/125 мкм, разъем SC/SFP

ВЕЛ

ПОКАЗАНИЯ

POW, FPL, 10/100, FDX, FRX, TRX

МАКС. РАССТОЯНИЕ

550 м~2 км

10 км ~ 100 км

СРЕДА

Рабочая температура: 0 ~ + 70C

Температура хранения: -40~+85C

Humlblty: 10~90% без конденсации

ВЛАСТЬ

5 В 1000 мА

ЧИСТАЯ ВЕС

650 г/пара

ВЫБРОСЫ

Класс A, CE


Типичный бюджет оптической мощности

Серия 10/100М

Разъем

СК

СК

СК

СК

СК

Длина волны

850 нм

1310 нм

1310 нм

1310 нм

1550 нм

Типичный

550м/220м

20 км

40 км

60 км

80- 100км

Оптический

власть

≥- 12 дБм

≥- 14 дБм

≥- 11 дБм

≥-6 дБм

≥-5 дБм

Чувствительность

≤-23 дБм

≤-34 дБм

≤-36 дБм

≤-38 дБм

≤-38 дБм


Хотите знать об этом продукте?

ОТПРАВИТЬ СООБЩЕНИЕ
оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

сопутствующие товары
10/100/1000M External Media Converter Внешний медиаконвертер 10/100/1000M 1*RJ45 и 1*переключатель порта SFP
Функциональные характеристики Адаптивный порт RJ45 10/100/1000 Мбит/с Один верхний порт — оптоволоконный порт SFP 1000 Мбит/с. Автоматическое переключение портов (Auto MDI/MDIX) Режим управления потоком: полнодуплексный режим соответствует стандарту IEEE 802.3x, полудуплексный режим соответствует стандарту противодавления. соответствует стандартам IEEE 802.310Base-T и IEEE 802.3u 100/1000Base-TX Применен механизм переключения с промежуточным хранением. Линейные скорости доступны в диапазоне от 64 до 9000 длин кадров.
10/100/1000M External Media Converter Внешний медиаконвертер 10/100/1000M 1 * RJ45 и 1 * порт SFP с переключателем адаптера питания 100 ~ 260 В переменного тока в постоянный ток 5 В
Функциональные характеристики Адаптивный порт RJ45 10/100/1000 Мбит/с Один верхний порт — оптоволоконный порт SFP 1000 Мбит/с. Автоматическое переключение портов (Auto MDI/MDIX) Режим управления потоком: полнодуплексный режим соответствует стандарту IEEE 802.3x, полудуплексный режим соответствует стандарту противодавления. соответствует стандартам IEEE 802.310Base-T и IEEE 802.3u 100/1000Base-TX Применен механизм переключения с промежуточным хранением. Линейные скорости доступны в диапазоне от 64 до 9000 длин кадров.

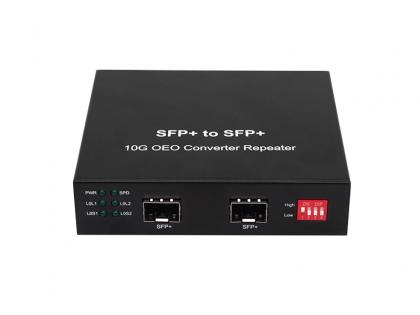

 10G Media Converter . Медиаконвертер 10G
