Модуль разветвителя ПЛК LGX

Функции:

Компактный дизайн
Низкие потери при введении и низкий PDL
Высокая надежность
Большое количество каналов
Широкий диапазон длин волн
Широкий диапазон рабочих температур
Индивидуальная упаковка и конфигурация

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

Модуль разветвителя ПЛК LGX

PLC-устройства Fiberwdm разработаны на основе уникального процесса изготовления волноводов из кварцевого стекла с надежной прецизионной юстировкой волоконных пигтейлов в миниатюрном корпусе, что обеспечивает недорогое решение для распределения света с малыми габаритами и высокой надежностью. PLC-устройства обладают высокими характеристиками с точки зрения низких вносимых потерь, низкого PDL, высоких возвратных потерь и превосходной однородности в широком диапазоне длин волн от 1260 нм до 1620 нм, а также работают при температурах от -40℃ до +85℃. PLC-устройства выпускаются в стандартных конфигурациях 1*4, 1*8, 1*16 и 1*32, а также в индивидуальных конфигурациях 2*8, 2*16, 2*32 и 2*64.

Продукт

1*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

1*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

2*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

2*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

2*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

2*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

Функции:

Компактный дизайн
Низкие потери при введении и низкий PDL
Высокая надежность
Большое количество каналов
Широкий диапазон длин волн
Широкий диапазон рабочих температур
Индивидуальная упаковка и конфигурация

Приложения

Системы FTTx
Локальные сети (LAN), глобальные сети (WAN) и городские сети (Metro Networks).
Аналоговые/цифровые пассивные оптические сети
CATV-сети
Другие области применения в волоконно-оптических системах

Согласие

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE

Технические характеристики ПЛК 1*N

Конфигурация порта		1×2	1×4	1×8	1×16
Тип волокна		SMF-28e или по спецификации заказчика.
Рабочая длина волны (нм)		1260–1650
Вносимые потери	Типичный	3.7	6.8	10.0	13.0
Вносимые потери	Макс	4.0	7.2	10.5	13.5
Равномерность потерь (дБ)	Макс	0,4	0,6	0,8	1.2
Возвратные потери (дБ)	Мин	50	50	50	50
Потери, зависящие от поляризации (дБ)	Макс	0.2	0.2	0.3	0.3
Направленность (дБ)	Мин	55	55	55	55
Зависимость потерь от длины волны (дБ)	Макс	0.3	0.3	0.3	0,5
Потери, зависящие от температуры (-40～85°C) (дБ)	Макс	0,5	0,5	0,5	0,8
Рабочая температура (°C)		-40~85
Температура хранения (°C)		-40~85
Размеры упаковки LGX (мм)		21515020 мм
Корпус для монтажа в 19-дюймовую стойку (мм)		1U, 44016044

Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.

2. Проверка при комнатной температуре.

Технические характеристики ПЛК 2*N

Конфигурация порта		2×2	2×4	2×8	2×16
Тип волокна		SMF-28e или по спецификации заказчика.
Рабочая длина волны (нм)		1260–1650
Вносимые потери	Типичный	3.8	7.4	10.8	14.2
Вносимые потери	Макс	4.2	7.8	11.2	14.6
Равномерность потерь (дБ)	Макс	1.0	1.4	1.5	2.0
Возвратные потери (дБ)	Мин	50	50	50	50
Потери, зависящие от поляризации (дБ)	Макс	0.2	0.2	0,4	0,4
Направленность (дБ)	Мин	55	55	55	55
Зависимость потерь от длины волны (дБ)	Макс	0,8	0,8	0,8	0,8
Потери, зависящие от температуры (-40～85°C) (дБ)	Макс	0,5	0,5	0,5	0,8
Рабочая температура (°C)		-40~85
Температура хранения (°C)		-40~85
Размер упаковки (мм)		21515020 мм
Комплект для монтажа в 19-дюймовую стойку (мм)		1U, 44016044

Примечания: 1. Технические характеристики указаны без учета волоконно-оптических разъемов.

2. Проверка при комнатной температуре.

Упаковка (мм)

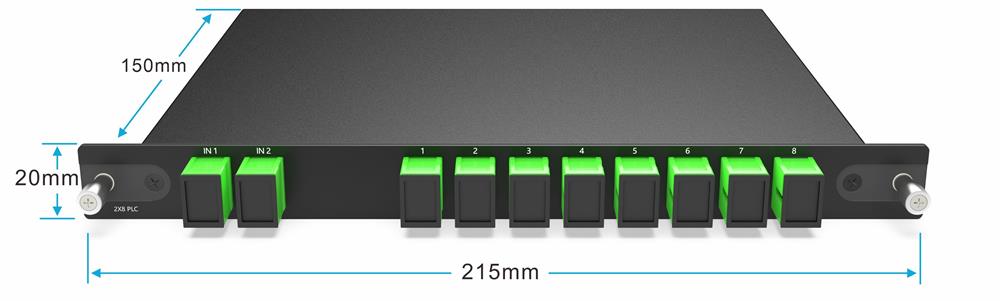

PLC Plug-in LGX Box

Встраиваемый блок ПЛК LGX, размеры 215*150*20 мм.

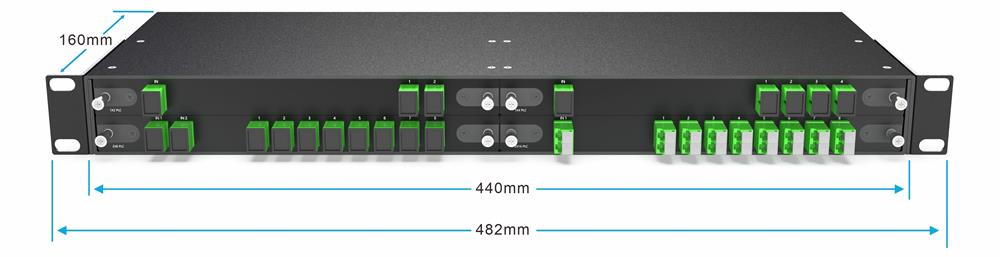

4-Slot 1U Rack for LGX BOX

4-слотовая стойка 1U для LGX BOX

Информация о заказе

Номер детали.	Технические характеристики
1P2-LGX02A	1x2 PLC SC/APC, встраиваемый блок LGX, 21515020 мм
1P4-LGX02A	1x4 PLC SC/APC, встраиваемый блок LGX, 21515020 мм
1P8-LGX02A	1x8 PLC SC/APC Plug-in LGX Box 21515020MM
1P16-LGX01A	1x16 PLC LC/APC Plug-in LGX Box 21515020MM
2P2-LGX02A	2x2 PLC SC/APC Plug-in LGX Box 21515020MM
2P4-LGX02A	2x4 PLC SC/APC Plug-in LGX Box 21515020MM
2P8-LGX02A	2x8 PLC SC/APC Plug-in LGX Box 21515020MM
2P16-LGX01A	2x16 PLC LC/APC Plug-in LGX Box 21515020MM
1U02-4LGX	19-дюймовая стойка 1U с 4 слотами для подключаемого блока LGX, 44016044 мм
