8-канальный (16 волн) DWDM MUX/DEMUX используется парами, разработанный FIBERWDM, на стороне A волны следующие: RX C21 - C28 (1560,61 нм - 1554,94 нм), TX C29 - C36 (1554,13 нм - 1548,51 нм); а на стороне B волны следующие: RX C29 - C36 (1554,13 нм - 1548,51 нм), TX C21 - C28 (1560,61 нм - 1554,94 нм). В сочетании с усилителями DWDM и устройством DCM 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.
И это LGX box Plug-in разработанный, поэтому его можно подключить к 2-слотовой стойке 1U, максимальная емкость поддерживает 2*8 каналов в системе.
Одноволоконный 8-канальный 16-волновой DWDM-мультиплексор/демультиплексор, с экспонометром, 1310 нм и портом монитора, LC/UPC, блоком LGX и стойкой 1U с 2 слотами
8-канальный (16 волн) DWDM MUX/DEMUX используется парами, разработанный FIBERWDM, на стороне A волны следующие: RX C21 - C28 (1560,61 нм - 1554,94 нм), TX C29 - C36 (1554,13 нм - 1548,51 нм); а на стороне B волны следующие: RX C29 - C36 (1554,13 нм - 1548,51 нм), TX C21 - C28 (1560,61 нм - 1554,94 нм). В сочетании с усилителями DWDM и устройством DCM 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.
И это LGX box Plug-in разработанный, поэтому его можно подключить к 2-слотовой стойке 1U, максимальная емкость поддерживает 2*8 каналов в системе.
Панель продуктов

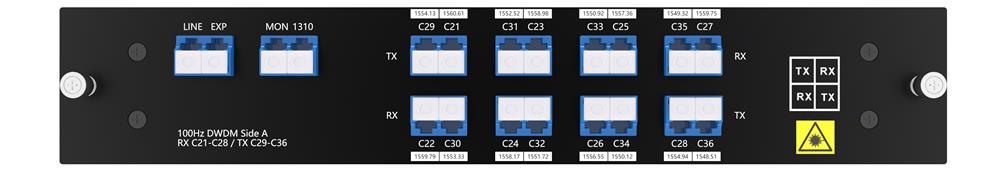

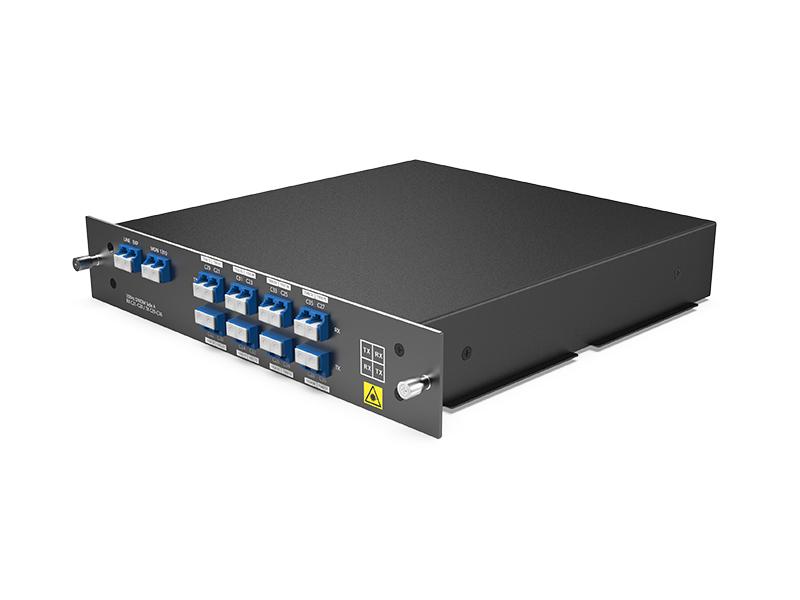

8-канальный DWDM MUX/DEMUX по одному волокну, сторона A

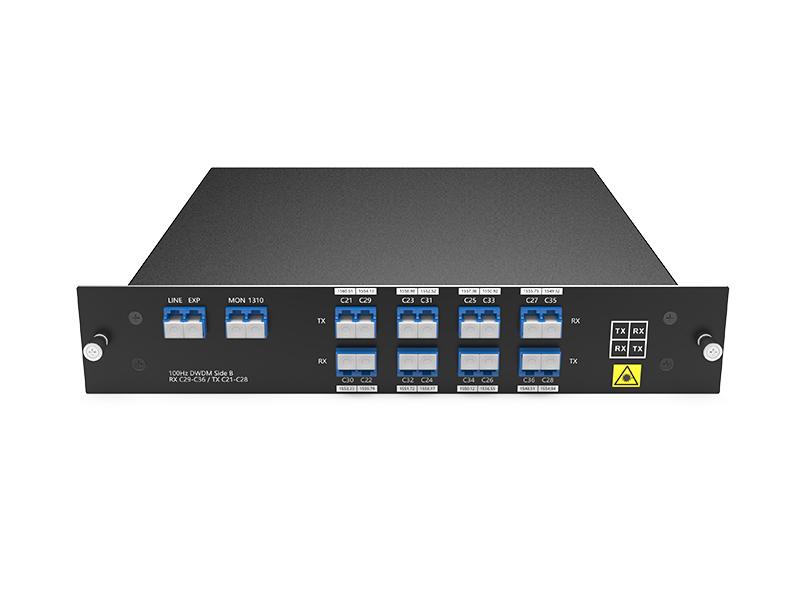

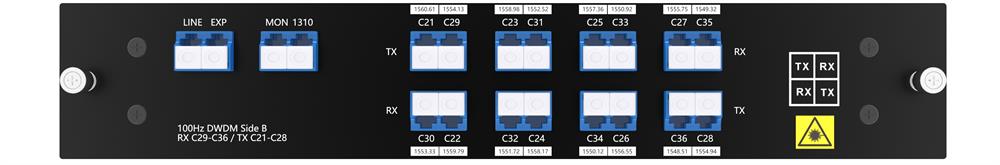

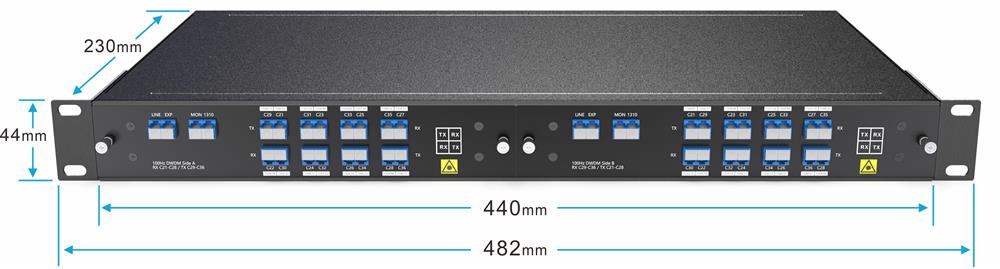

8-канальный DWDM MUX/DEMUX одноволоконный, сторона B, 2-слотовая стойка 1U
Порт расширения для будущего увеличения пропускной способности позволяет увеличить пропускную способность сети путем ее подключения к линейному порту другого DWDM MUX/DEMUX, поддерживающего другие длины волн, без необходимости установки или аренды дополнительных волокон.
Линия Ссылка

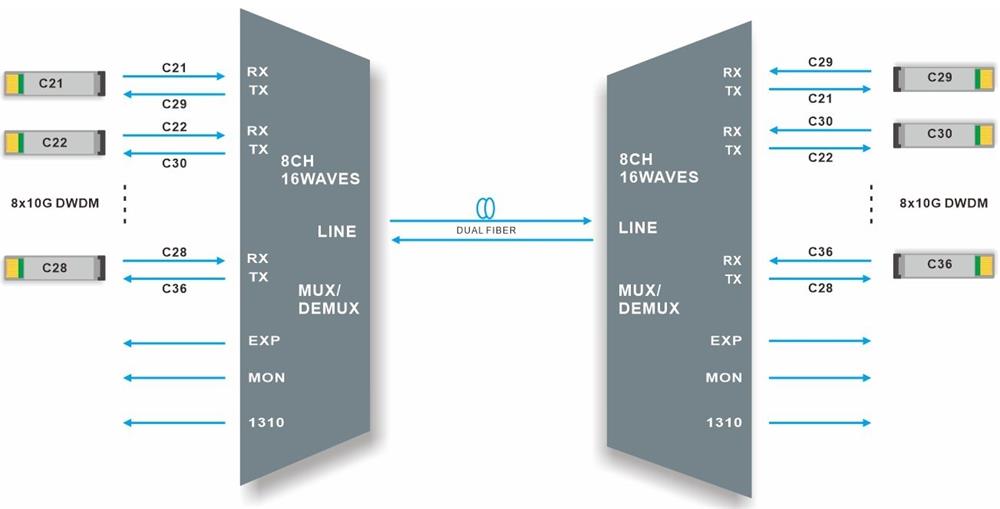

8-канальный DWDM MUX/DEMUX передача по одному волокну
8-канальный DWDM MUX/DEMUX поддерживает 8 каналов разностного бизнеса в одном оптическом волокне для передачи данных по схеме «точка-точка».
Работает в сфере вещания и телевидения, IDC, финансов, государственного управления, облачных технологий, обработки больших объемов данных и других отраслях.
Спецификация продукта
|
Длина волны |
8 каналов 16 волн C21-C28/C29-C36 |
Разнос каналов |
100 ГГц (0,8 нм) |
|
Полоса пропускания канала |
±0,11 нм |
Технология |
TFF (тонкопленочный фильтр) |
|
Вносимые потери при DWDM |
≤ 3,5 дБ |
Вносимые потери на мониторе |
≤ 26 дБ |
|
Длина волны@1310 |
1260~1360 нм |
Вносимые потери @ 1310 |
≤ 0,8 дБ |
|
Возвратные потери |
≥ 45 дБ |
Направленность |
≥ 45 дБ |
|
Режим поляризации Дисперсия |
≤ 0,1 пс |
Потери, зависящие от поляризации |
≤ 0,3 дБ |
|
Изоляция каналов |
Смежный ≥30 дБ
|
Температура |
Рабочая температура от -40 до 85°C Хранение при температуре от -40 до 85°C |
|
Вес нетто |
Коробка LGX: 0,5 кг Стойка 1U на 2 слота: 2,5 кг |

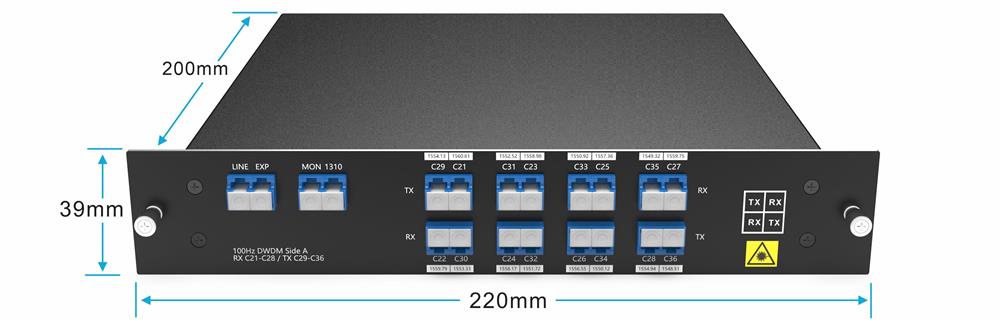

Размеры (ВxШxГ) |
Коробка LGX: 220*200*39 мм Стойка 1U: 44*440*230 мм |
Примечание: указано с разъемами.
Информация о пакете

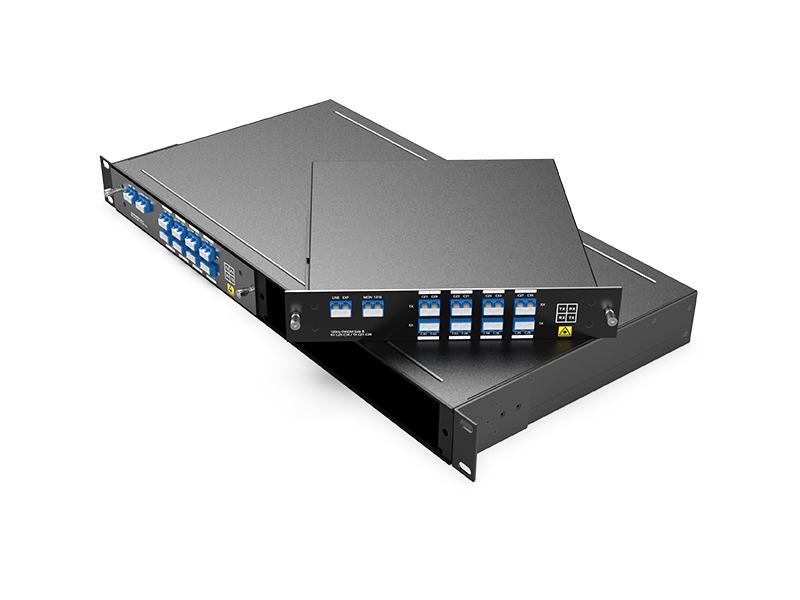

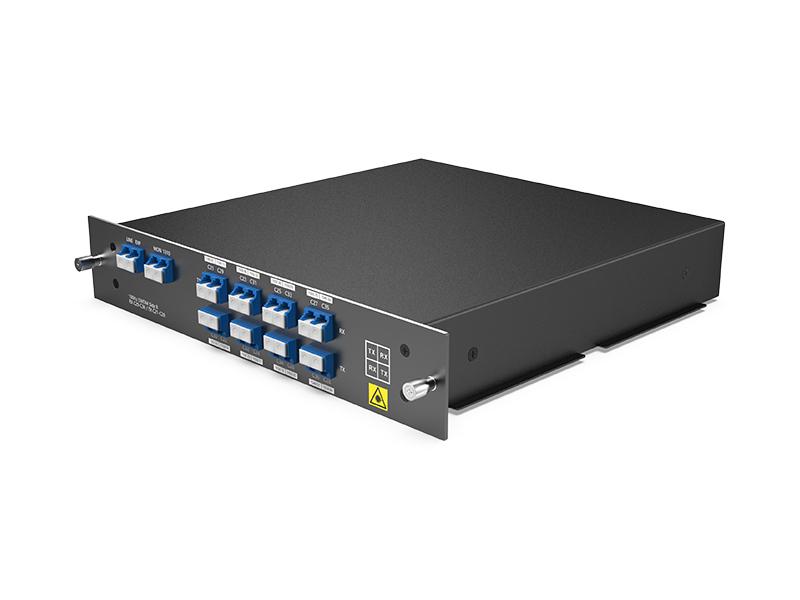

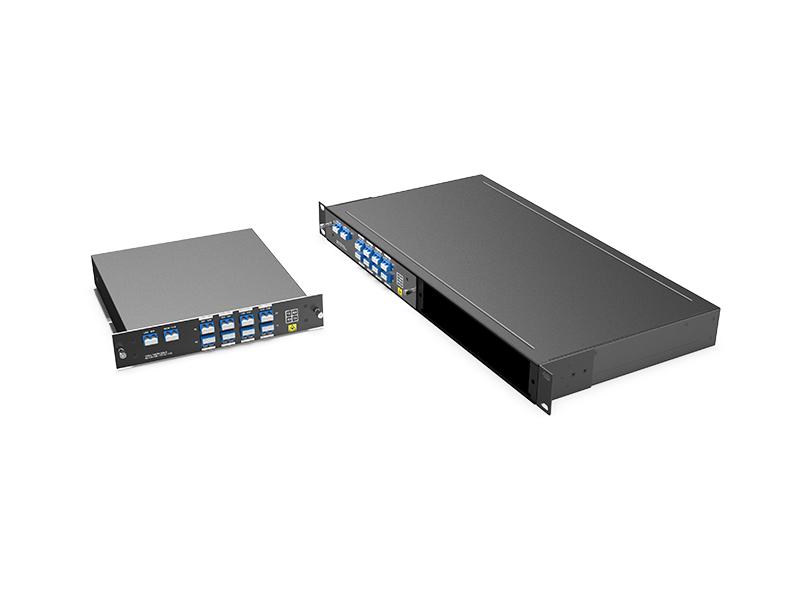

LGX BOX Plug in 2-слотовая стойка 1U

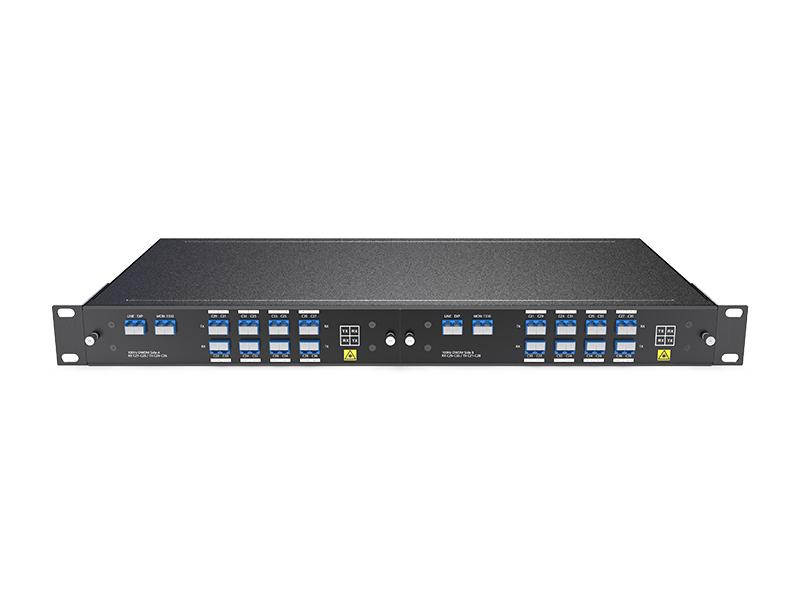

Стойка 1U на 2 слота для LGX BOX
Информация о заказе
|
Номер продукта |
Описание продукта |
|
DM16-LGX01-C2136-31MA |
DWDM MUX/DEMUX 8 каналов, 16 волн (RX C21-C28/TX C29-C36) с портом 1310, монитором и портом EXP, одноволоконный, LC/UPC, подключаемый блок LGX, сторона A |
|
DD16-LGX01-C2136-31MB |
DWDM MUX/DEMUX 8 каналов 16 волн (RX C29-C36/TX C21-C28) с 1310, портом монитора и экспонирования, одно волокно, LC/UPC, подключаемый блок LGX, сторона B |
|
1U02-2LGX |
19-дюймовая стойка 1U с 2 слотами для блока LGX Plug-in, 440*230*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, свяжитесь с нами по электронной почте.
