6CH 12(волн) C-диапазон + 4CH 8(волн) O-диапазон DWDM MUX/DEMUX используется парами и разработан компанией FIBERWDM.
На стороне A волны C-диапазона следующие: RX C21–C26(1560.61 нм~1556.55 нм), TX C27–C32(1555.75 нм~1551.72 нм), волны O-диапазона: RX:1295.56/1296.68/1297.80/1298.93 нм, TX:1300.05/1301.18/1302.31/1303.45 нм;
А на стороне B волны следующие: RX C27–C32(1555.75 нм~1551.72 нм), TX C21–C26(1560.61 нм~1556.55 нм), волны O-диапазона: RX:1300.05/1301.18/1302.31/1303.45 нм, TX:1295.56/1296.68/1297.80/1298.93 нм;
Одноволоконный 6CH 12 волн C-диапазона + 4CH 8 волн O-диапазона DWDM МУКС/ДЕМУКС,
LC/UPC, стойка 1U
DWDM МУКС/ДЕМУКС 6CH 12(волн) C-диапазона + 4CH 8(волн) O-диапазона используется парами, разработан компанией FIBERWDM.
На стороне A волны C-диапазона: RX C21–C26 (1560.61 нм~1556.55 нм), TX C27–C32 (1555.75 нм~1551.72 нм), волны O-диапазона: RX:1295.56/1296.68/1297.80/1298.93 нм, TX:1300.05/1301.18/1302.31/1303.45 нм;
На стороне B волны: RX C27–C32 (1555.75 нм~1551.72 нм), TX C21–C26 (1560.61 нм~1556.55 нм), волны O-диапазона: RX:1300.05/1301.18/1302.31/1303.45 нм, TX:1295.56/1296.68/1297.80/1298.93 нм;

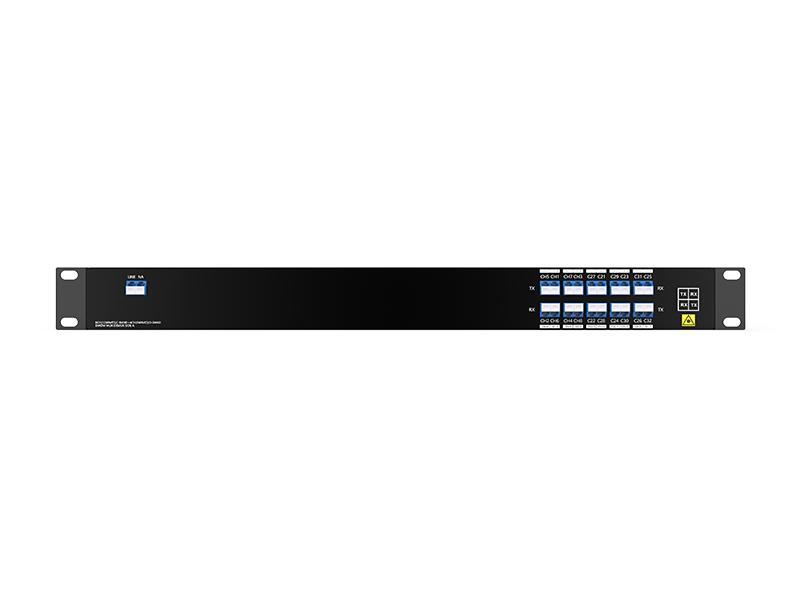

Панель продукта

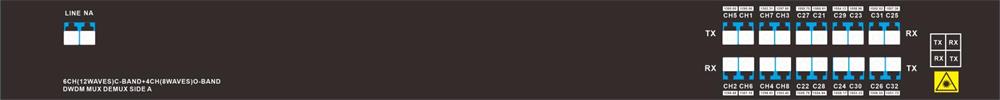

DWDM МУКС/ДЕМУКС 6CH 12 волн C-диапазона + 4CH 8 волн O-диапазонаОдноволоконная сторона A
DWDM МУКС/ДЕМУКС 6CH 12 волн C-диапазона + 4CH 8 волн O-диапазона, одноволоконная сторона B

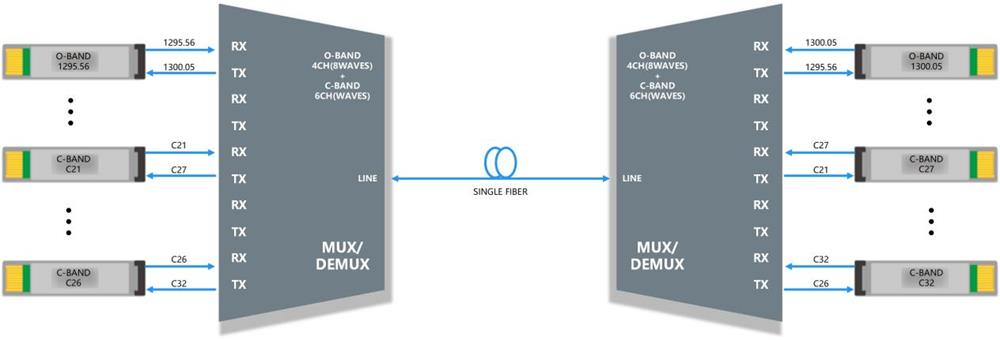

Линия связи
Передача по одному волокну через DWDM МУКС/ДЕМУКС 6CH (12 волн) C-диапазона + 4CH (8 волн) O-диапазона
DWDM МУКС ДЕМУКС 6CH (12 волн) C-диапазона + 4CH (8 волн) O-диапазона поддерживает бизнес с разницей в 10 каналов в одном оптическом волокне для передачи точка-точка.
Он применяется в вещании и телевидении, IDC, финансах, государственных структурах, облачных технологиях, обработке больших данных и других отраслях.
Спецификация продукта
| Рабочая длина волны |
C-ДИАПАЗОН: C21~C26,C27~C32 O-ДИАПАЗОН: 1295.56/1296.68/1297.80/1298.93 нм/1300.05/1301.18/1302.31/1303.45 нм |
Разнос каналов |
C-ДИАПАЗОН: 100 ГГц (0.8 нм) O-ДИАПАЗОН: 200 ГГц (1.12 нм) |
| Полоса пропускания канала | ±0.11 нм | Технология | TFF (тонкопленочный фильтр) |
| Вносимые потери |
≤ 4.5 дБ@C-ДИАПАЗОН ≤ 3.0 дБ@C-ДИАПАЗОН |
Температурная чувствительность вносимых потерь | ≤ 0.5 дБ |
| Обратные потери | ≥ 45 дБ | Направленность | ≥ 45 дБ |
|
Поляризационная модовая дисперсия |
≤ 0.2 пс | Поляризационно-зависимые потери | ≤ 0.3 дБ |
| Изоляция каналов | Соседний канал ≥25 дБ Несоседний канал ≥ 35 дБ |
Температура |
Эксплуатация от -40 до 85°C Хранение от -40 до 85°C |

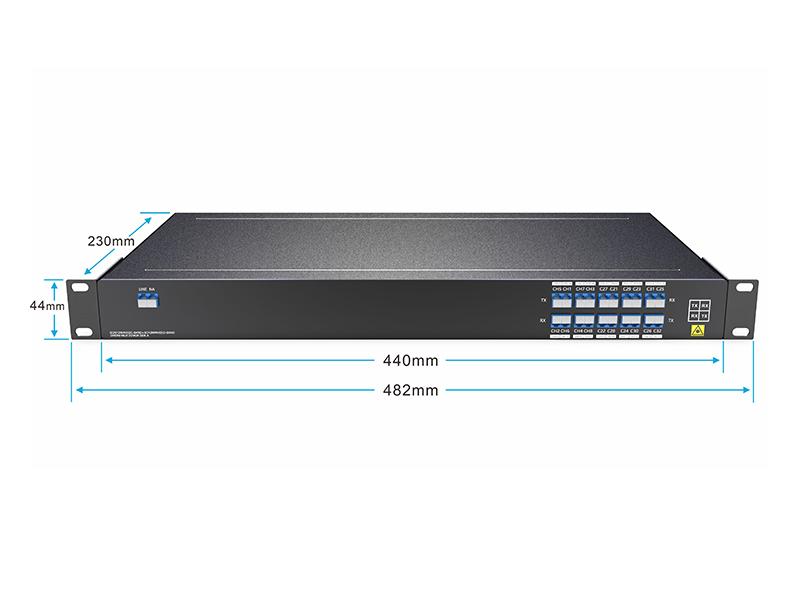

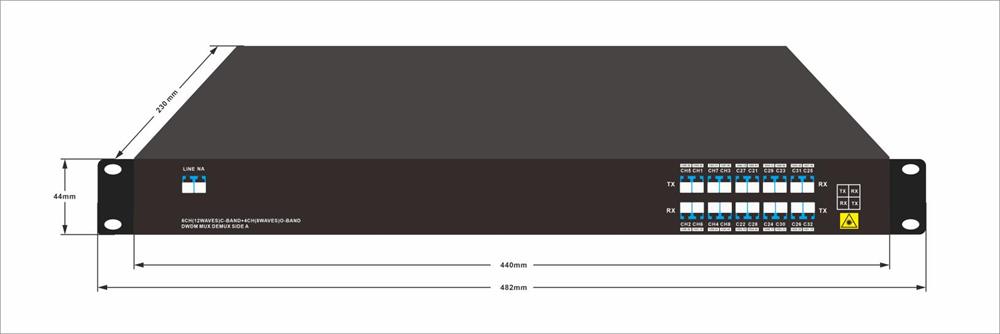

| Вес нетто | 3.5 кг | Размеры (ВxШxГ) | 44*440*230 мм |
Примечание: Указано с разъёмами.
Информация об упаковке
19-дюймовая стойка 1U
Информация для заказа
| № продукта | Описание продукта |
|
DMD20-1U01-C2132 +O-BAND A |
DWDM MUX/DEMUX C-диапазона 6 каналов (12 волн) RX C21-C26/ TX C27-C32, O-диапазона 4 канала (8 волн) RX1295.56/1296.68/1297.80/1298.93 нм, TX1300.05/1301.18/1302.31/1303.45 нм, LC/UPC, одномодовое волокно, шасси 1U, сторона A |
|
DMD20-1U01-C2132 +O-BAND B |
DWDM MUX/DEMUX C-диапазона 6 каналов (12 волн) RX C27-C32/ TX C21-C26, O-диапазона 4 канала (8 волн) RX1300.05/1301.18/1302.31/1303.45 нм, TX1295.56/1296.68/1297.80/1298.93 нм, LC/UPC, одномодовое волокно, шасси 1U, сторона B |
Примечание: Мы поддерживаем индивидуальный дизайн, пожалуйста, свяжитесь с нами по электронной почте.
