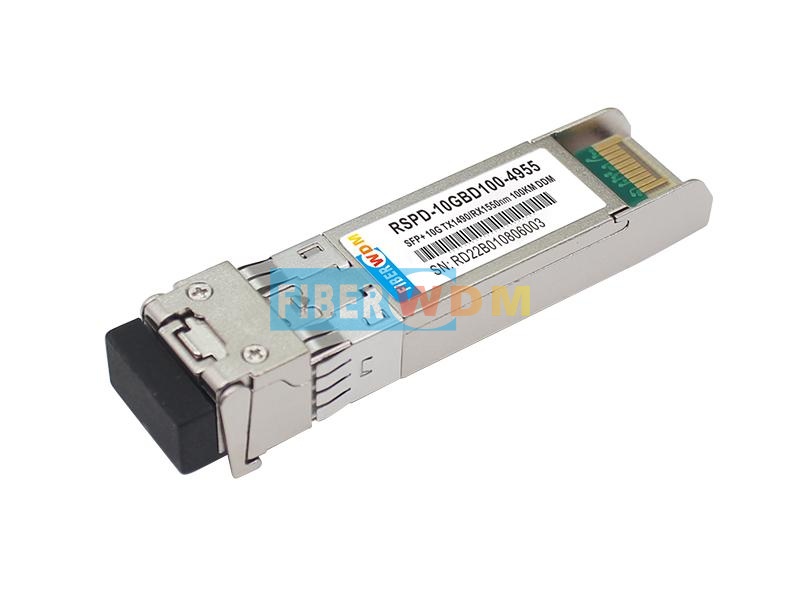

Модуль оптического приемопередатчика SFP+ 10G BIDI 100 км, поддержка 10 Гбит/с и передача до 100 км по одному основному волокну. Он работает в решениях для высокоскоростного подключения IDC, переднем решении сети 5G, сетевом коммутаторе, PTN, OTN и так далее.
Функции:
Приложения:

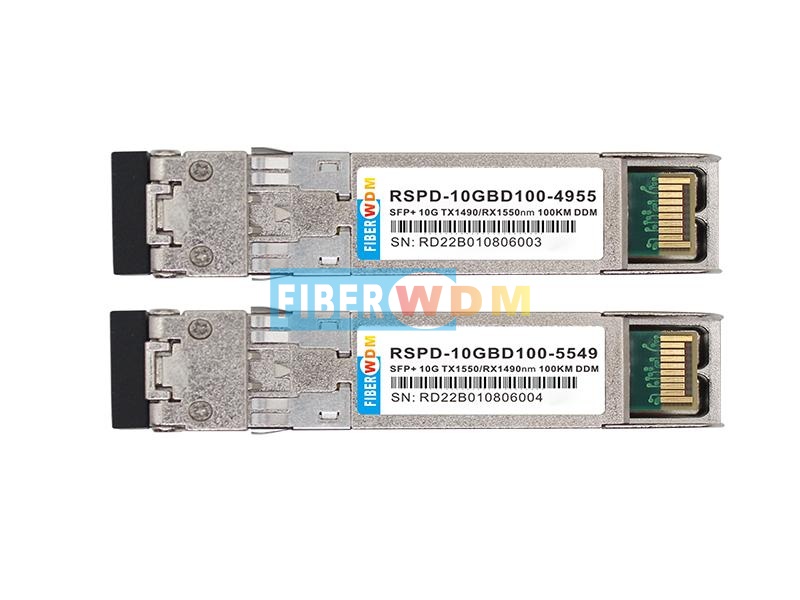

РСПД-10ГБД100-4955/ РСПД-10ГБД100-5549

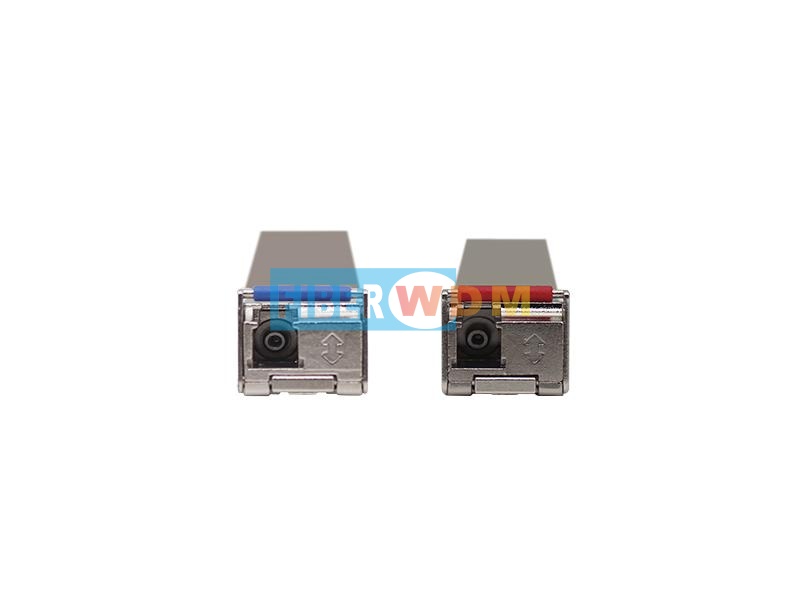

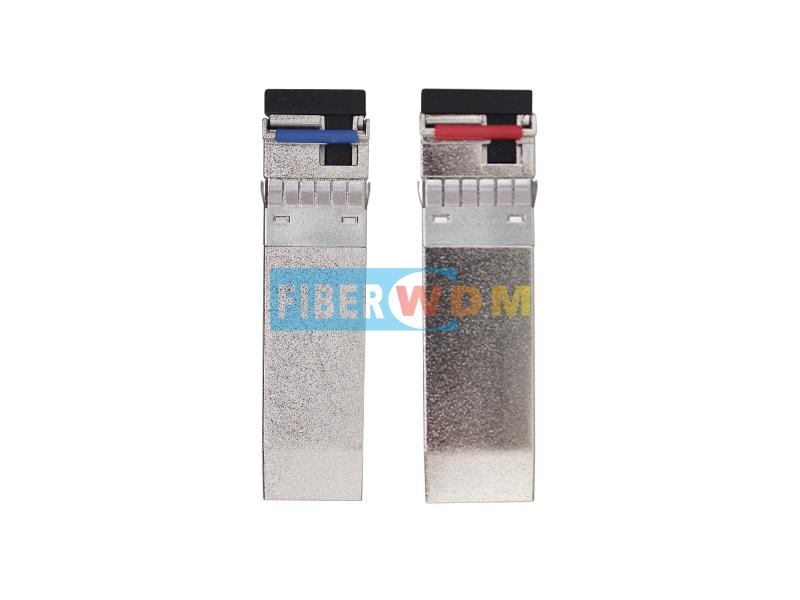

Приемопередатчик BiDi SFP+, 10 Гбит/с, 100 км, с возможностью горячей замены, одиночный LC, +3,3 В, 1490/1550 нм 1550/1490 нм EML&APD, одномодовый
RSPD-10GBD100-4955&5549 от FIBERWDM — это очень компактный модуль оптического приемопередатчика 10 Гбит/с для приложений последовательной оптической связи на скорости 10 Гбит/с. RSPD-10GBD100-4955&5549 преобразует поток последовательных электрических данных 10 Гбит/с в оптический выходной сигнал 10 Гбит/с и входной оптический сигнал 10 Гбит/с в последовательные потоки электрических данных 10 Гбит/с. Высокоскоростной электрический интерфейс 10 Гбит/с полностью соответствует спецификации SFI.
Высокопроизводительный передатчик EML с длиной волны 1490/1550 нм и 1550/1490 нм с охлаждением и высокочувствительный приемник APD обеспечивают превосходную производительность для приложений Ethernet на расстояниях до 100 км.
Модуль SFP+ совместим с SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE-ZR. Функции цифровой диагностики доступны через двухпроводной последовательный интерфейс, как указано в SFF-8472.
Форм-фактор, полностью совместимый с SFP, обеспечивает возможность горячей замены, простоту обновления оптических портов и низкий уровень электромагнитных помех.
Абсолютные максимальные значения
| Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
| Температура хранения |
ТС |
-40 |
|
+85 |
°С |
| Рабочая температура корпуса |
ТА |
0 |
|
70 |
°С |
| Максимальное напряжение питания |
Вкк |
-0,5 |
|
4 |
В |
| Относительная влажность |
Правая сторона |
0 |
|
85 |
% |
Электрические характеристики (TOP = от 0 до 70 °C, VCC = от 3,135 до 3,465 В)
| Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
| Напряжение питания |
Вкк |
3.135 |
|
3.465 |
В |
|
| Ток питания |
Icc |
|
|
900 |
мА |
|
| Потребляемая мощность |
п |
|
|
1,8 |
Вт |
|
| Секция передатчика: |
||||||
| Входное дифференциальное сопротивление |
Рин |
|
100 |
|
Ом |
1 |
| Допуск на одностороннее постоянное напряжение на входе Tx (Ref VeeT) |
В |
-0,3 |
|
4 |
В |
|
| Размах дифференциального входного напряжения |
Вин, пп |
180 |
|
700 |
мВ |
2 |
| Напряжение отключения передачи |
ВД |
2 |
|
Вкк |
В |
3 |
| Напряжение включения передачи |
ВЕН |
Ви |
|
Ви+0,8 |
В |
|
| Секция приемника: |
||||||
| Допустимое отклонение одностороннего выходного напряжения |
В |
-0,3 |
|
4 |
В |
|
| Выходное дифференциальное напряжение Rx |
Во |
300 |
|
850 |
мВ |
|
| Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
|
|
PS |
4 |
| Ошибка ЛОС |
ошибка VLOS |
2 |
|
VccHOST |
В |
5 |
| ЛОС Нормальный |
норма ВЛОС |
Ви |
|
Ви+0,8 |
В |
5 |
Примечание:
1. Подключается непосредственно к контактам ввода данных TX. Подключение по переменному току от штырей к микросхеме драйвера лазера.
2. Согласно SFF-8431, ред. 3.0
3. Дифференциальное окончание на 100 Ом.
4. 20%～80%
5. LOS — выход с открытым коллектором. Должен быть подтянут с 4,7к – 10кОм на основной плате. Нормальная работа — логический 0; потеря сигнала соответствует логической 1. Максимальное напряжение подтяжки 5,5 В.
Оптические параметры (TOP = от 0 до 70°C, VCC = от 3,135 до 3,465 Вольт)
| Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
||
| Секция передатчика: |
||||||||
| Центральная длина волны |
РСД-10ГБД100-4955 |
λt |
1470 |
1490 |
1510 |
нм |
|
|
| РСД-10ГБД100-5549 |
λt |
1530 |
1550 |
1570 |
нм |
|
||
| спектральная ширина |
△λ |
|
|
0,3 |
нм |
|
||
| Средняя оптическая мощность |
павг |
+1 |
|
+5 |
дБм |
1 |
||
| Оптическая мощность ОМА |
Пома |
-2,1 |
|
|
дБм |
|
||
| Выключение лазера |
пофф |
|
|
-30 |
дБм |
|
||
| Коэффициент вымирания |
Скорая помощь |
8.2 |
|
|
дБ |
|
||
| Штраф за рассеивание передатчика |
Расчетная мощность |
|
|
3.0 |
дБ |
2 |
||
| Шум относительной интенсивности |
Рин |
|
|
-128 |
дБ/Гц |
3 |
||
| Допуск на оптические возвратные потери |
|
21 |
|
|
дБ |
|
||
| Секция приемника: |
||||||||
| Центральная длина волны |
РСД-10ГБД100-4955 |
λr |
1530 |
1550 |
1570 |
нм |
|
|
| РСД-10ГБД100-5549 |
λr |
1470 |
1490 |
1510 |
нм |
|
||
| Чувствительность приемника |
Сен |
|
|
-25 |
дБм |
4 |
||
| Лос-Ассерт |
ЛОСА |
-36 |
|
- |
дБм |
|
||
| Лос Десерт |
ПОТЕРЯН |
|
|
-26 |
дБм |
|
||
| Лос-гистерезис |
ЛОШ |
0,5 |
|
|
дБ |
|
||
| Перегрузка |
Сидел |
-7 |
|
|
дБм |
5 |
||
| Отражательная способность приемника |
Rrx |
|
|
-26 |
дБ |
|
||
Примечание:
1. Средние значения мощности носят информативный характер в соответствии с IEEE802.3ae.
2. Рисунок TWDP требует, чтобы хост-плата была совместима с SFF-8431. TWDP рассчитывается с использованием кода Matlab, приведенного в пункте 68.6.6.2 стандарта IEEE802.3ae.
3. Отражение 12 дБ.
4. Условия испытаний приемника под нагрузкой согласно IEEE802.3ae. Для тестирования CSRS требуется, чтобы хост-плата была совместима с SFF-8431.
5. Перегрузка приемника, указанная в OMA, в наихудшем комплексном напряженном состоянии.
Запросить информацию
| Номер продукта |
Скорость передачи данных (Гбит/с) |
Длина волны (нм) |
Досягаемость (км) |
ЛД |
Мощность передачи (дБм) |
ПД |
Чувствительность Rx (дБм) |
Температура (℃) |
| РСД-10ГБД100-4955 |
10 |
ТХ1490/РХ1550 |
100 |
ПОЛС |
1~5 |
АПД |
<-25 |
0~70 |
| РСД-10ГБД100-5549 |
10 |
ТХ1550/РХ1490 |
100 |
ПОЛС |
1~5 |
АПД |
<-25 |
0~70 |
