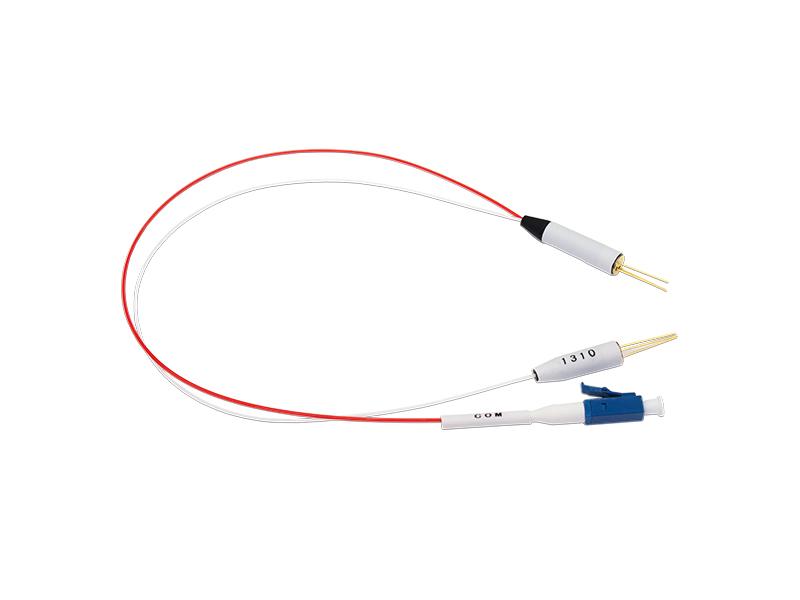

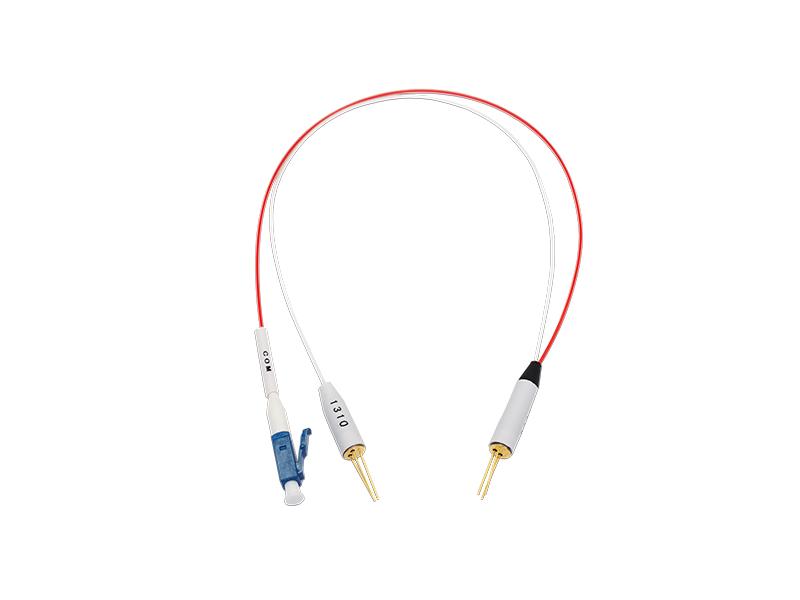

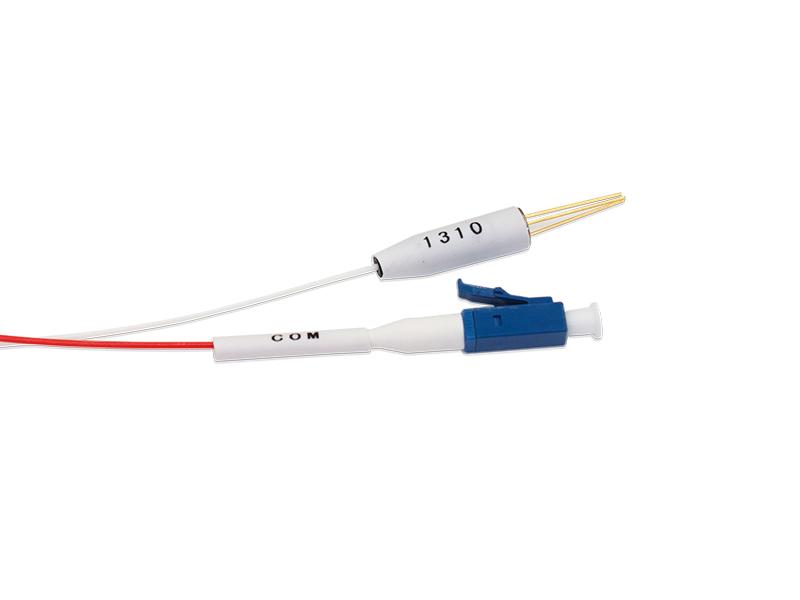

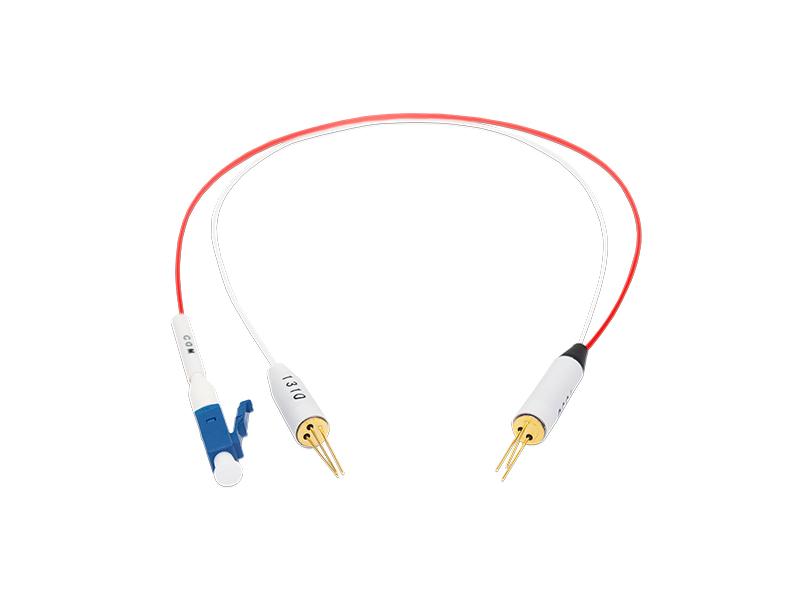

PWDM PD TX1550 RX 1310/1490nm WDM фотодетектор

FW-PWPD-025/R13T15-PD-09-025 представляет собой интегрированное устройство фотодетектора с разделением длин волн FWDM. Модуль объединяет и инкапсулирует оптические сигналы от порта передачи (1550 нм) и порта отражения (1310/1490 нм) компонента FWDM одновременно в фотодетекторы (PD) с высокой чувствительностью, обеспечивая независимое фотоэлектрическое обнаружение для трех каналов длин волн с помощью одного волоконного входа.

Используя компактную герметичную конструкцию корпуса, данное устройство объединяет в себе функции спектрального уплотнения каналов (WDM) и фотодетекции. Оно существенно упрощает оптический путь системы и уменьшает общие габариты оборудования, что делает его идеальным решением для мониторинга PON-сетей, контроля оптической мощности (OPM), мониторинга каналов в WDM-системах и других применений.

Параметр			Единица измерения	Значение			Примечания
Параметр			Единица измерения	Мин	Тип	Макс	Примечания
Рабочая длина волны		λ1	нм	1260	1310	1360	Отражение
		λ2		1480	1490	1500	Отражение
		λ3		1520	1550	1610	Передача
WDM	Вносимые потери	COM→R @λ1﹠λ2	дБ		0.5
	Изоляция	COM→R @λ3		15	22
	Изоляция	COM→T@λ1&λ2		30	35		1550 нм
ФД	Токовая чувствительность	Пропускание	А/Вт	0.85	0.9		1310 нм

		Отражение		0,85	0,9	2
Мощность насыщения		Ps	мВт
Прямой ток		If	мА		2	0,2
Коннектор		Вносимые потери	дБ			0,2	LC/PC
PDL			дБ
Обратные потери			дБ		40

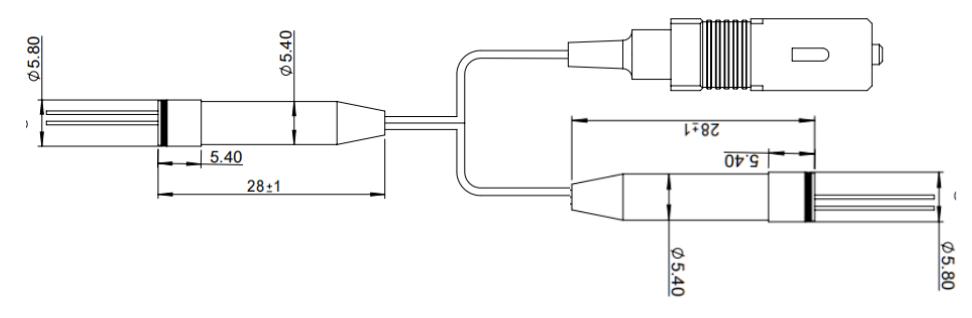

Размеры			мм				См. рисунок ниже

Параметр	Характеристики	Единица измерения
Рабочая температура	-40 ~ +80	°C
Рабочая влажность	5~85	%RH
Температура хранения	-40 ~ +80	°C
Влажность при хранении	5~85	%RH

Артикул	Спецификация
FW-PWPD-025/R13T15-PD-09-025LCU	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCU	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCU	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025LCA	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025SCA	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER
FW-PWPD-025/R13T15-PD-09-025FCA	PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER
