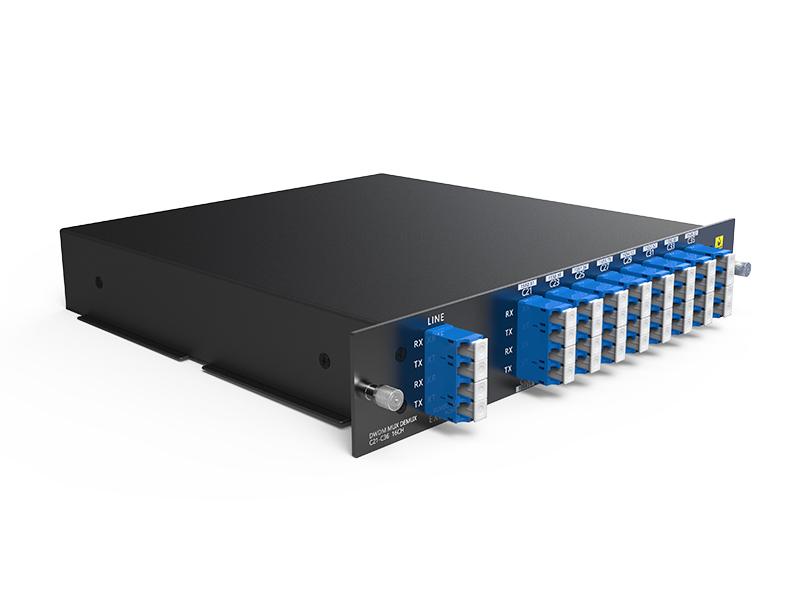

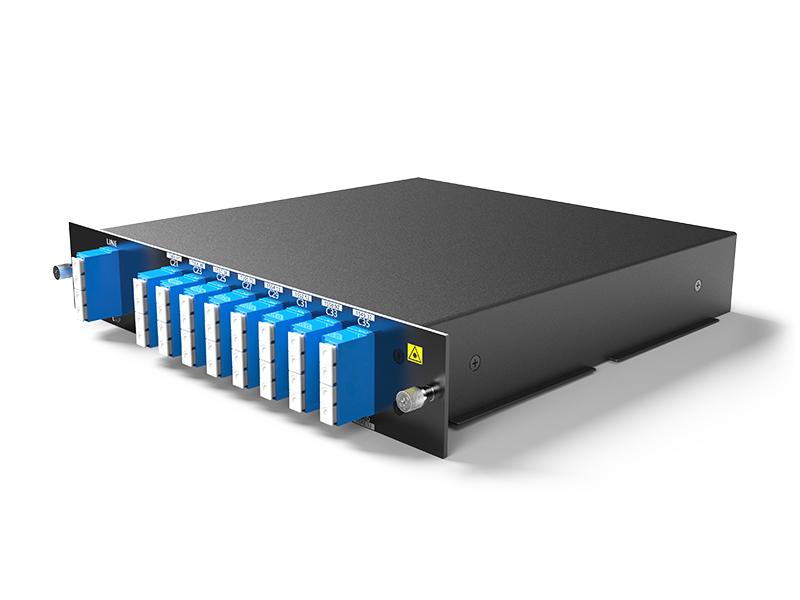

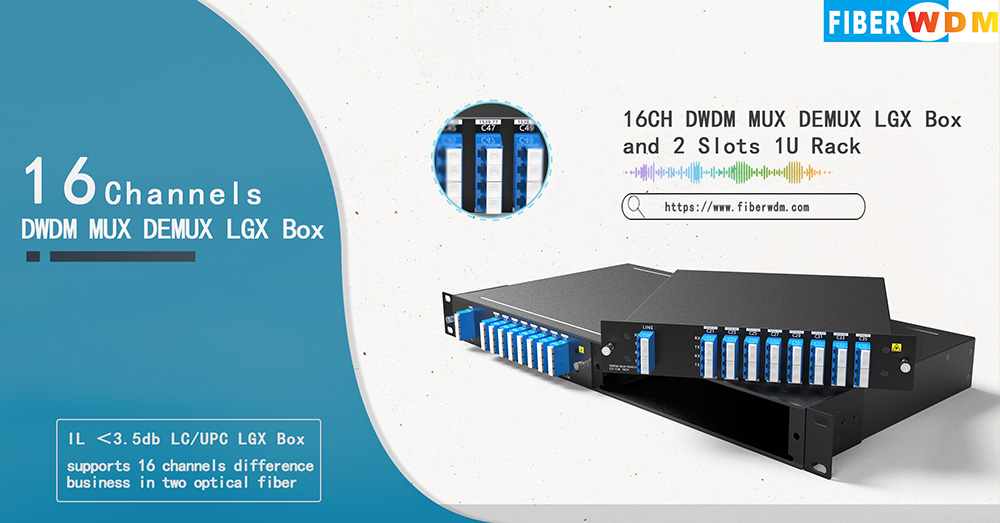

Двухканальный 16-канальный DWDM мультиплексор-демультиплексор C21-C36 с портом EXP, разъемами LC/UPC, блоком LGX и двумя слотами для установки в стойку 1U.
16-канальный DWDM MUX DEMUX разработан на основе технологии FIBERWDM, диапазон длин волн от C21 до C26 (1560,61 нм ~ 1548,52 нм) (мы также можем изготовить на заказ устройства с другими диапазонами волн); в соответствии с сеткой ITU-T G.694.1 100 ГГц, он обеспечивает максимальную пропускную способность диапазона C.
16-канальный DWDM-модуль полностью пассивный и представляет собой модульное устройство LGX, которое можно установить в 2-слотовую стойку 1U; потери на входе устройства составляют <3,5 дБ. В сочетании с DWDM-усилителями и устройством DCM, 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния.

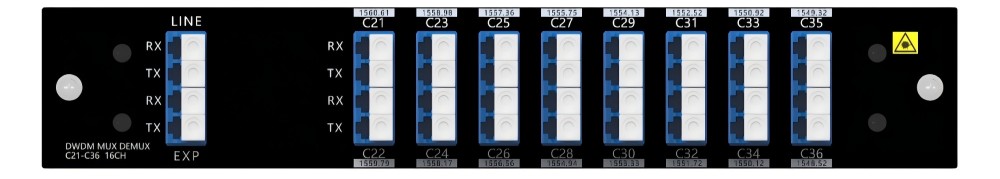

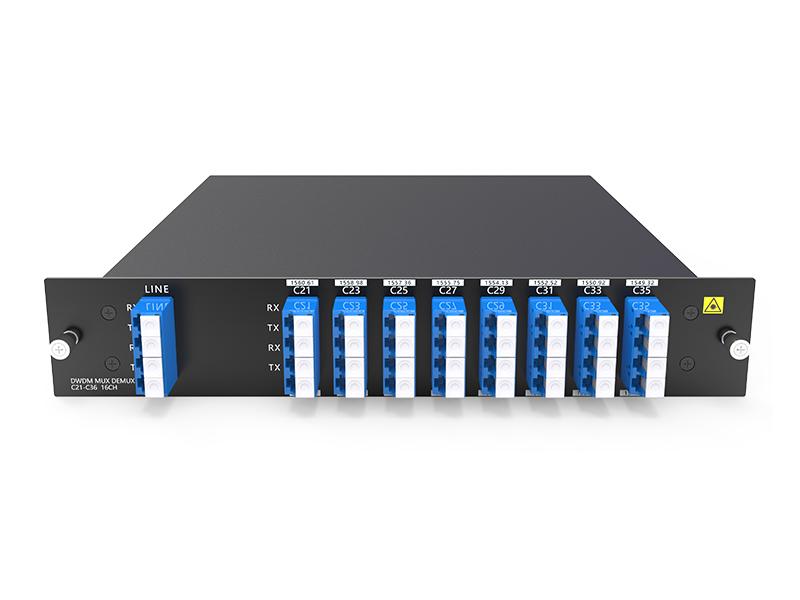

Панель продукта
16-канальный DWDM мультиплексор/демультиплексор, двухканальный оптоволоконный
Порт расширения для увеличения пропускной способности в будущем позволяет увеличить пропускную способность сети, подключив его к линейному порту другого DWDM MUX/DEMUX, поддерживающего другие длины волн, без необходимости прокладки или аренды дополнительных волоконно-оптических кабелей.

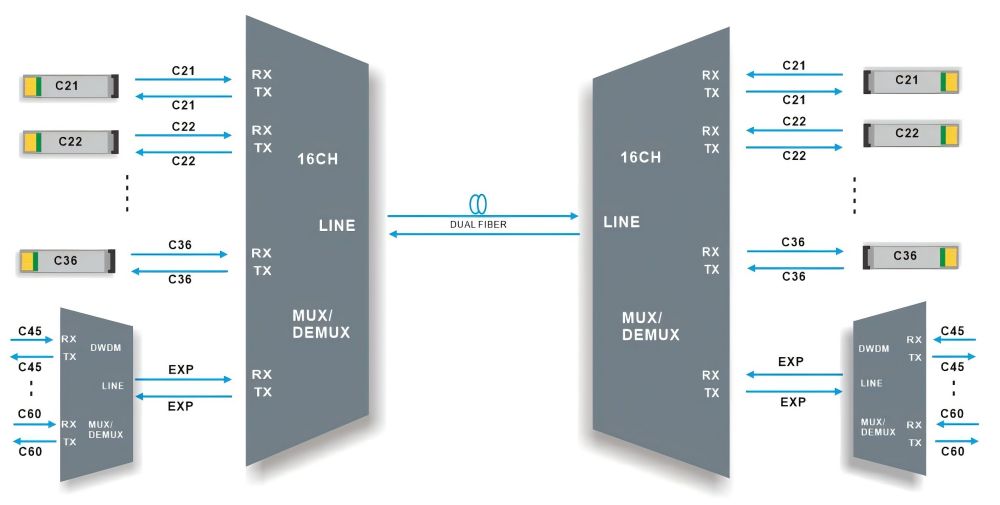

Линия связи
16-канальный DWDM мультиплексор/демультиплексор, двухволоконная передача
16-канальный DWDM MUX/DEMUX, поддерживает передачу данных по 16 каналам в двух оптических волокнах для соединения «точка-точка».
Оно работает в сфере телевещания, информационных технологий, финансов, государственного управления, облачных вычислений, обработки больших данных и других отраслях.
Технические характеристики изделия
|
Длина волны |
16 каналов C21-C36 |
Расстояние между каналами |
100 ГГц (0,8 нм) |
|
Полоса пропускания канала |
±0,11 нм |
Технологии |
TFF (тонкопленочный фильтр) |
|
Вносимые потери |
≤ 3,5B |
Центральная длина волны Точность |
±0,05 нм |
|
Возвратные потери |
≥ 45 дБ |
Направленность |
≥ 45 дБ |
|
Режим поляризации Дисперсия |
≤ 0,1 пс |
Потери, зависящие от поляризации |
≤ 0,3 дБ |
|
Изоляция канала |
Соседний ≥30 дБ
|
Температура |
Рабочая температура: от -40 до 85°C Условия хранения: от -40 до 85°C. |
|
Вес нетто |
Коробка LGX: 0,5 кг 2-слотовая стойка 1U: 2,5 кг |

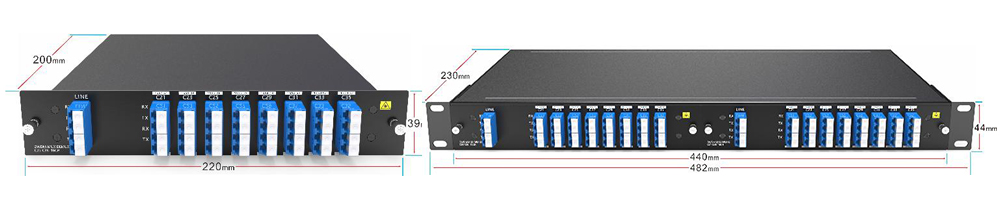

Габариты (ВхШхГ) |
Коробка LGX: 220*200*39 мм Стойка 1U: 44*440*230 мм |
Примечание: Указано наличие разъемов.
Информация о упаковке

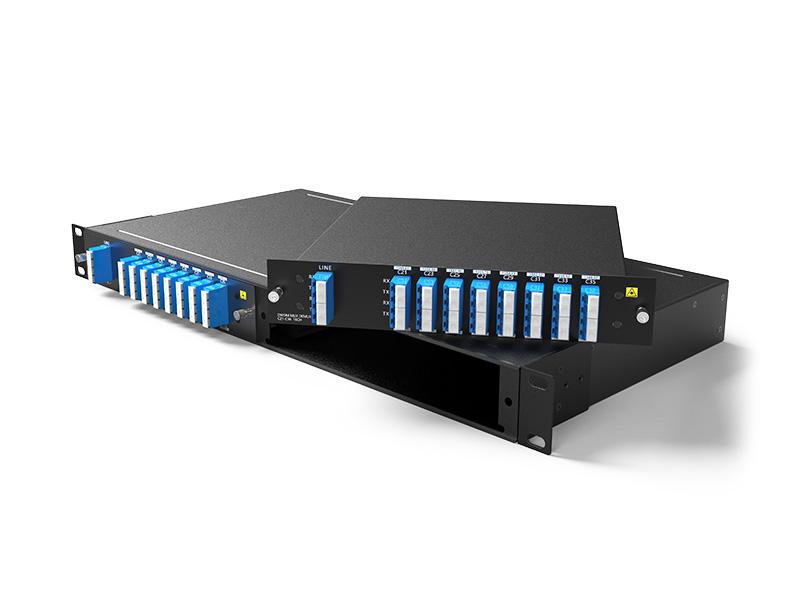

| LGX BOX — встраиваемый 2-слотовый корпус для стойки 1U. | Двухслотовая стойка 1U для LGX BOX |
Информация о заказе
|
Номер изделия. |
Описание продукта |
|
DMD16-1U01-C2136 |
DWDM MUX DEMUX 16CH (C21-C36) с портом EXP, двухканальный, LC/UPC, подключаемый блок LGX. |
|

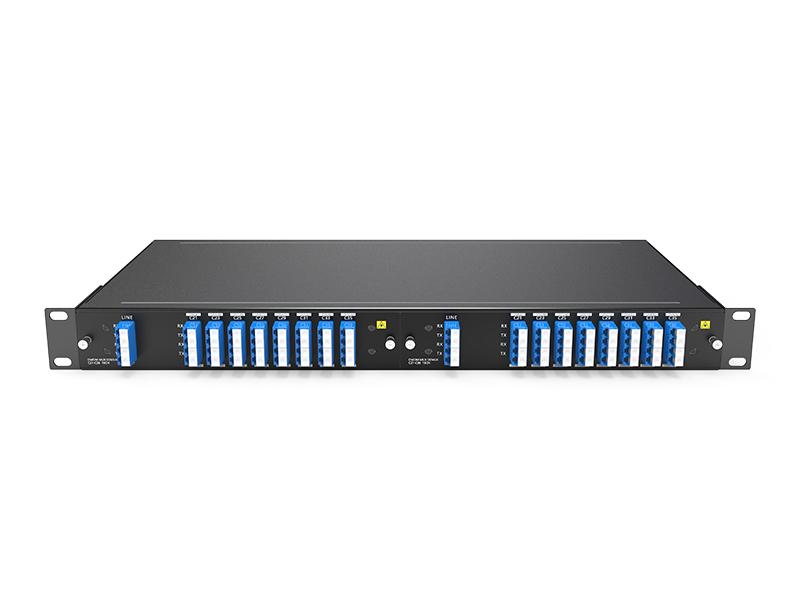

1U02-2LGX |
19-дюймовая стойка 1U с 2 слотами для подключаемого блока LGX, 440*230*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, пожалуйста, свяжитесь с нами по электронной почте.
