Dec 23, 2024

Кабель DAC/AOC/AEC/ACC

(Все права Fiberwdm защищены)

Ключевые слова:DAC, AOC, AEC, ACC

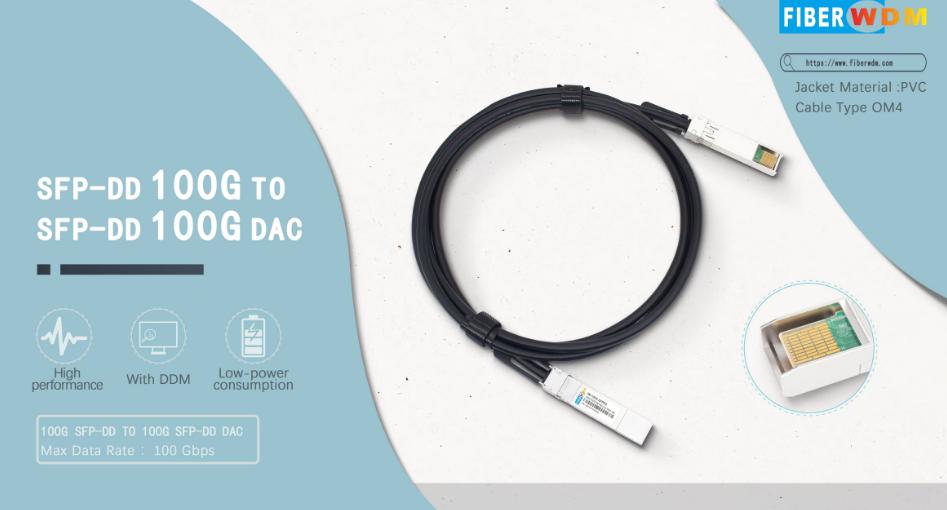

Кабель ЦАП:

DAC, также известный как кабель прямого подключения, состоит из медного кабеля

DAC не включает модуль фотоэлектрического преобразования, низкая стоимость. В центрах обработки данных медные кабели ЦАП обычно используются для подключения серверов и сетей хранения данных. Медные кабели DAC стали лучшим решением для передачи данных на короткие расстояния. Основные сценарии применения сосредоточены на соединениях в диапазоне 5 м/10 м.

DAC Cable

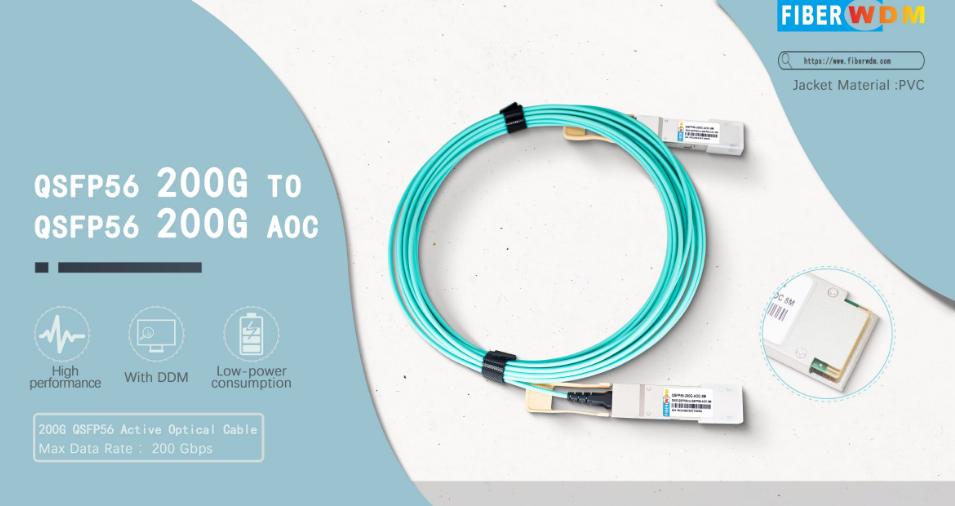

Кабель AOC:

AOC — активный оптический кабель. AOC состоит из двух модулей на обоих концах с участком оптоволоконного соединения посередине. Оптический модуль и оптический кабель интегрированы, а для оптических модулей на обоих концах требуются лазерные компоненты;

AOC исключает возможность загрязнения оптического порта и повышает надежность. Затраты снижаются за счет уменьшения количества оптических компонентов и исключения функций DDM (цифровой диагностический мониторинг).

Преимущества AOC: высокая скорость передачи, большое расстояние, низкое энергопотребление, легкий вес и простота в использовании, отсутствие электромагнитных помех. Эти преимущества достигаются за счет использования оптической передачи, которая позволяет преодолеть ограничения по расстоянию, присущие медным кабелям ЦАП

Активные кабели AOC идеально подходят для центров обработки данных IDC, высокопроизводительных вычислений HPC и межсоединений коммутаторов InfiniBand.

AOC cable

Кабель AEC и ACC

С увеличением скорости и пропускной способности центра обработки данных расстояние передачи ЦАП ограничивается. При переходе с 400G на 800G расстояние передачи ЦАП сокращается с 3 метров до 2 метров. Для решения проблем, связанных с расстоянием передачи, а также энергопотреблением и производительностью передачи, были введены активные кабели AEC и ACC

Активный электрический кабель

Активные кабели AEC используют архитектуру микросхемы Retimer, которая не только усиливает и выравнивает клеммы Tx и Rx, но также изменяет форму сигнала на клеммах Rx.

Активный кабель AEC поддерживает скорости передачи 100G, 200G, 400G, 800G, типы пакетов, включая QSFP56, QSFP112, OSFP, QSFP-DD, в настоящее время самое длинное расстояние передачи до 10 метров, он имеет функцию прямого исправления ошибок (FEC) и кабель. функция ретайминга. Обеспечивает полностью сбалансированный сигнал с чрезвычайно низким уровнем битовых ошибок. Дальность передачи пассивного медного ЦАП ограничена условиями одноканальной скорости 25G NRZ, которая может обеспечить максимальное покрытие только 5 метров; Активный кабель AEC имеет преимущество низкого энергопотребления и низкой стоимости; Меньший объем, чем у ЦАП; Активный кабель AEC в основном используется для подключения ToR и сервера; С точки зрения удобства использования AEC и AOC относительно похожи, оба имеют встроенные активные чипы, относительно интеллектуальные, поэтому метод использования близок. ЦАП — это просто медный провод, его нельзя сравнивать; AEC и AOC могут выполнять обработку сигнала для достижения полного приема сигнала, поэтому они не чувствительны к внешним условиям; ЦАП не имеет возможности обработки сигнала. К эпохе 800G энергопотребление AEC будет составлять лишь 1/3 от энергопотребления одномодовых оптических модулей;

Активный медный кабель

Активный медный провод AACC использует архитектуру микросхемы Reddriver и использует выравнивание CTLE для регулировки усиления на конце Rx, тем самым увеличивая расстояние передачи до нескольких метров. По сравнению с активным оптическим кабелем AOC и оптическим модулем активный медный кабель ACC обладает преимуществами низкой стоимости, низкого энергопотребления, небольшого изменения температуры и прозрачного протокола, что может удовлетворить потребности крупных центров обработки данных в области энергосбережения и контроля затрат.

DAC/ACC/AEC имеет больше преимуществ по стоимости, чем AOC, поскольку не требует фотоэлектрического преобразования. Решения ACC и AEC увеличивают применимое расстояние разъемов медных кабелей; Схема AEC имеет более широкую полосу пропускания, чем схема ACC, использует структуру микросхемы повторного таймера и имеет функцию формирования сигнала на приемной стороне. Из-за усилителя сигнала расстояние передачи активных ACC и AEC больше, чем у пассивного ЦАП. ACC использует архитектуру чипа Reddriver для регулировки усиления на стороне Rx посредством эквалайзера CTLE, который больше похож на активный кабель, усиливающий аналоговые сигналы; AEC использует архитектуру микросхемы повторного таймера, которая может не только усиливать и выравнивать терминалы Tx и Rx, но также изменять форму сигналов терминалов Rx

Фибервдмэто высокотехнологичное предприятие, объединяющее исследования и разработки, производство, продажи и обслуживание. Как ведущий поставщик оптических устройств и оптического сетевого оборудования, компания может предоставить высокоскоростные оптические модули 800G/400G/200G/100G, соединительные продукты DAC, AOC, ACC, AEC, DCI, кабели MPO и т. д. для удовлетворения потребностей. центров обработки данных, вычислительной мощности искусственного интеллекта, искусственного интеллекта, облачных вычислений, периферийных вычислений и других потребностей во взаимосвязи для передачи больших данных
