Модули многоканального мультиплексора/демультиплексора DWDM (Mux/DeMux) доступны на канальном разносе ITU 100 ГГц. Они демонстрируют низкие потери, нечувствительность к температуре и надежную работу в любых системных приложениях.
Стационарные модули Mux/DeMux предлагают недорогие решения по управлению длиной волны, подходящие для магистральных линий, метрополитена и сетей доступа.
1 канал 2Waves DWDM OADM Запад и Восток Одноволоконный 100*80*10 мм ABS Box
Функции
Приложения
Спецификация продукта
|
Элемент |
Единица |
Параметры |
|
Разнос каналов |
ГГц |
100 ГГц |
|
Диапазон длин волн |
Каналы МСЭ C-диапазона |
|
|
Центры каналов |
нм |
МСЭ |
|
Каналы |
ч |
1CH 2Waves |
|
Полоса пропускания |
нм |
≥ +/- 0,13 |
|
Пульсация полосы пропускания |
дБ |
≤ 0,5 |
|
Вносимые потери канала |
дБ |
≤ 1,5 |
|
С запада на восток (изнутри наружу) |
дБ |
≤ 1,8 |
|
Изоляция (соседний канал) |
дБ |
≥30 |
|
Изоляция (несмежный канал) |
дБ |
≥40 |
|
Потери, зависящие от поляризации |
дБ |
≤ 0,2 |
|
Дисперсия поляризационных мод |
пс |
≤ 0,2 |
|
Направленность |
дБ |
≥ 50 |
|
Возвратные потери |
дБ |
≥ 45 |
|
Управление оптической мощностью |
мВт |
≤ 500 |
|
Диапазон рабочих температур |
℃ |
-5 до 70 |
|
Диапазон температур хранения |
℃ |
-40 до +85 |
|
Тип волокна |
NA |
СМФ-28е+ |
|
Размеры упаковки |
мм |
100*80*10 мм АБС |
|
Разъем |
SC/UPC или другой |
Примечания: 1) FIBERWDM поддерживает индивидуальную разработку, свяжитесь с нами по электронной почте sales@fiberwdm.com
2) Если вы хотите сделать заказ, напишите нам по электронной почте и сообщите, сколько волн и какие именно волны вам нужны, мы вышлем вам более подробную спецификацию того, что вам нужно.
Информация о пакете

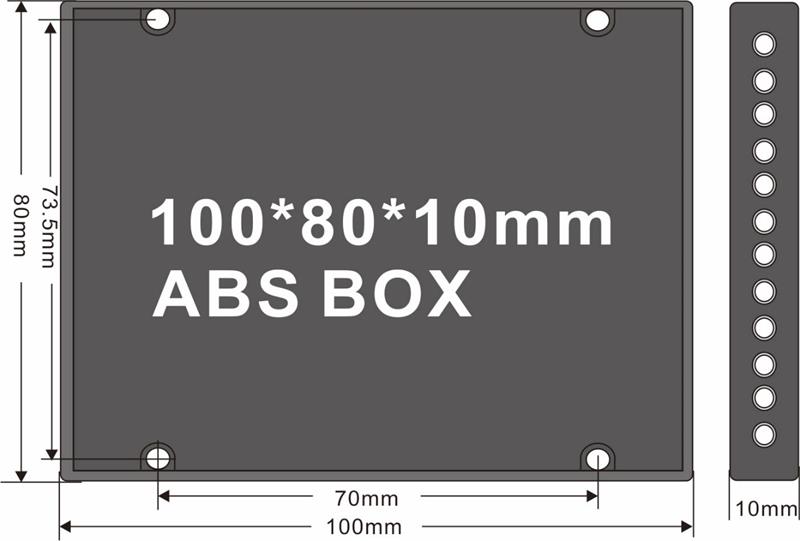

1) АБС-КОРОБКА 100*80*10 мм
Информация о продукте

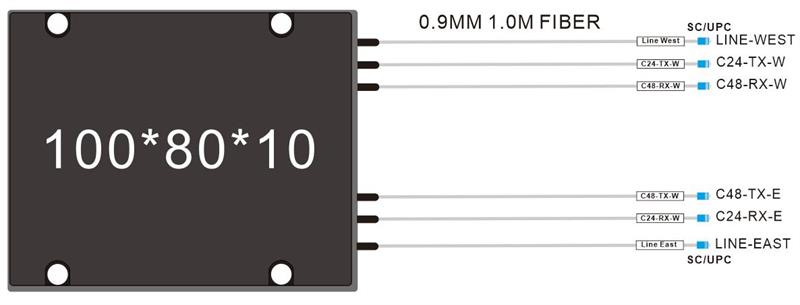

1) Номер продукта: DOA2-B02-C2448WE
Технические характеристики продукта: 1 канал 2Waves C24/C48 DWDM OADM, Запад и Восток, SC/UPC, волокно 0,9 мм 1,0 м, корпус ABS 100*80*10 мм

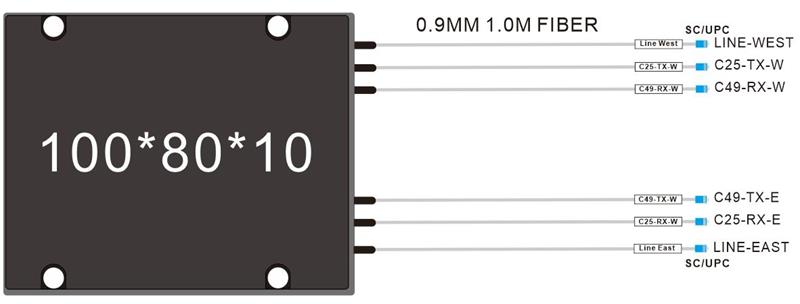

2) Номер продукта: DOA2-B02-C2549WE
Технические характеристики продукта: 1 канал 2Waves C25/C49 DWDM OADM, Запад и Восток, SC/UPC, волокно 0,9 мм 1,0 м, корпус ABS 100*80*10 мм
Примечание: диаметр волокна может быть 0,9 мм, 2,0 мм или 3,0 мм. Длина волокна — 1 м или другая. Разъём может быть LC/SC/FC или другим. Перед заказом, пожалуйста, сначала свяжитесь с нами.
Другие руководства по длине волны λC
|
100 ГГц DWDM ITU Waves |
|||||
|
Канал МСЭ Код продукта |
Частота (ТГц) |
Длина волны |
Канал МСЭ Код продукта |
Частота (ТГц) |
Длина волны |
| 17 |
191.7 |
1563.86 |
40 |
194.0 |
1545.32 |
| 18 |
191.8 |
1563.04 |
41 |
194.1 |
1544.52 |
| 19 |
191.9 |
1562.23 |
42 |
194.2 |
1543.73 |
| 20 |
192.0 |
1561.41 |
43 |
194.3 |
1542.93 |
| 21 |
192.1 |
1560.60 |
44 |
194.4 |
1542.14 |
| 22 |
192.2 |
1559.79 |
45 |
194,5 |
1541.34 |
| 23 |
192.3 |
1558.98 |
46 |
194.6 |
1540.55 |
| 24 |
192.4 |
1558.17 |
47 |
194.7 |
1539.76 |
| 25 |
192,5 |
1557.36 |
48 |
194.8 |
1538.97 |
| 26 |
192.6 |
1556.55 |
49 |
194.9 |
1538.19 |
| 27 |
192.7 |
1555.74 |
50 |
195.0 |
1537.40 |
| 28 |
192.8 |
1554.94 |
51 |
195.1 |
1536.61 |
| 29 |
192.9 |
1554.13 |
52 |
195.2 |
1535.82 |
| 30 |
193.0 |
1553.32 |
53 |
195.3 |
1535.04 |
| 31 |
193.1 |
1552.52 |
54 |
195.4 |
1534.25 |
| 32 |
193.2 |
1551.72 |
55 |
195,5 |
1533.46 |
| 33 |
193.3 |
1550.92 |
56 |
195.6 |
1532.68 |
| 34 |
193.4 |
1550.11 |
57 |
195.7 |
1531.89 |
| 35 |
193,5 |
1549.32 |
58 |
195.8 |
1531.12 |
| 36 |
193,6 |
1548.51 |
59 |
195.9 |
1530.33 |
| 37 |
193.7 |
1547.71 |
60 |
196.0 |
1529.55 |
| 38 |
193,8 |
1546.92 |
61 |
196.1 |
1528.77 |
| 39 |
193.9 |
1546.12 |
- | - | |
Примечание: для поддержки индивидуального дизайна свяжитесь с нами по электронной почте.
