8-канальный DWDM мультиплексор/демультиплексор 150 ГГц разработан с использованием технологии FIBERWDM, диапазон длин волн C38-H48 (1546,917 нм - 1538,581 нм) в соответствии с сеткой ITU 150 ГГц, что позволяет максимально увеличить пропускную способность диапазона C.
150 ГГц 8-канальный DWDM-модуль является полностью пассивным устройством DWDM и поддерживает низкие вносимые потери (длина волны портов <2,4 дБ), обеспечивая работу в системе передачи DWDM с пропускной способностью 800 Гбит/с x 8 каналов.

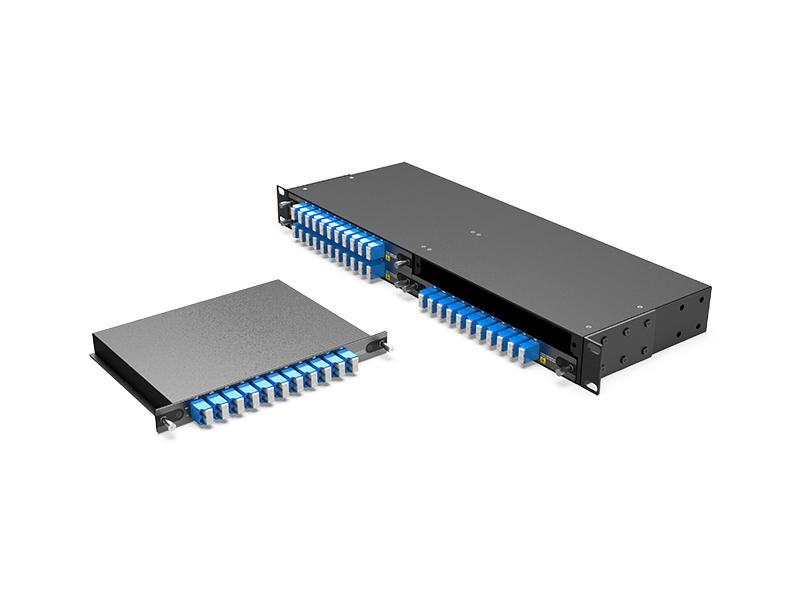

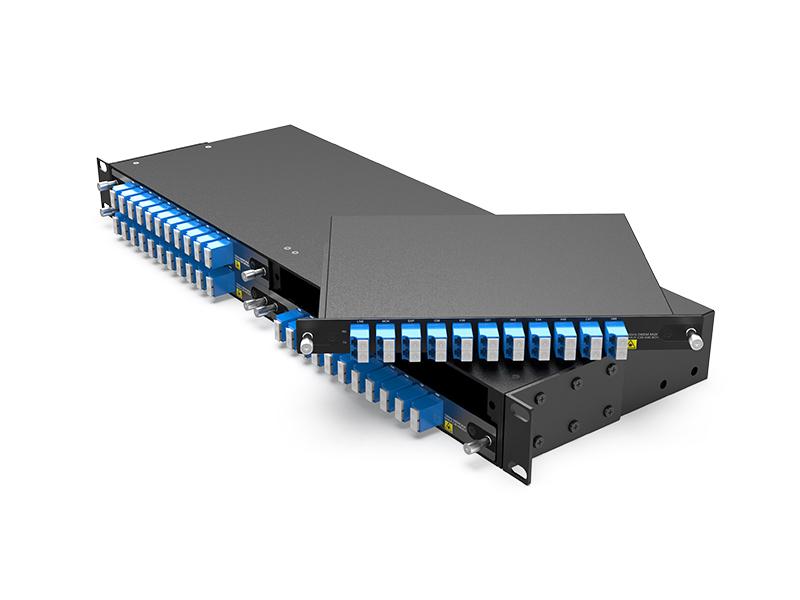

150 ГГц 8-канальный DWDM мультиплексор/демультиплексор C38-H48 (1556,555 нм-1548,115 нм) с портом для монитора, ЖК-дисплеем/UPC, корпусом LGX и 4 слотами для установки в стойку 1U
8-канальный DWDM мультиплексор/демультиплексор 150 ГГц разработан с использованием технологии FIBERWDM, диапазон длин волн C38-H48 (1546,917 нм - 1538,581 нм) в соответствии с сеткой ITU 150 ГГц, что позволяет максимально увеличить пропускную способность диапазона C.
150 ГГц 8-канальный DWDM-модуль является полностью пассивным устройством DWDM и поддерживает низкие вносимые потери (длина волны портов <2,4 дБ), обеспечивая работу в системе передачи DWDM с пропускной способностью 800 Гбит/с x 8 каналов.

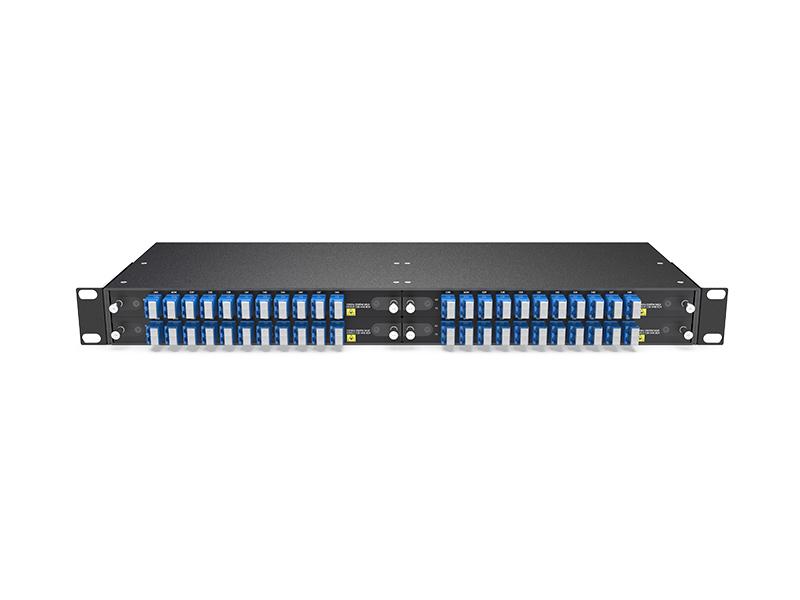

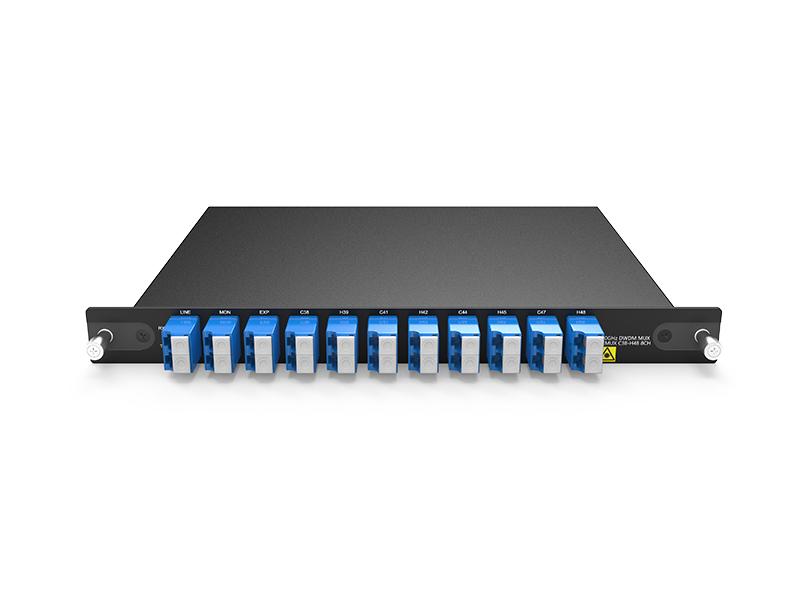

Панель продукта
150 ГГц 8-канальный DWDM мультиплексор/демультиплексор
Порт Mon предназначен для мониторинга сетевого соединения или контроля энергопотребления, что упрощает поиск и устранение неисправностей без влияния на трафик.

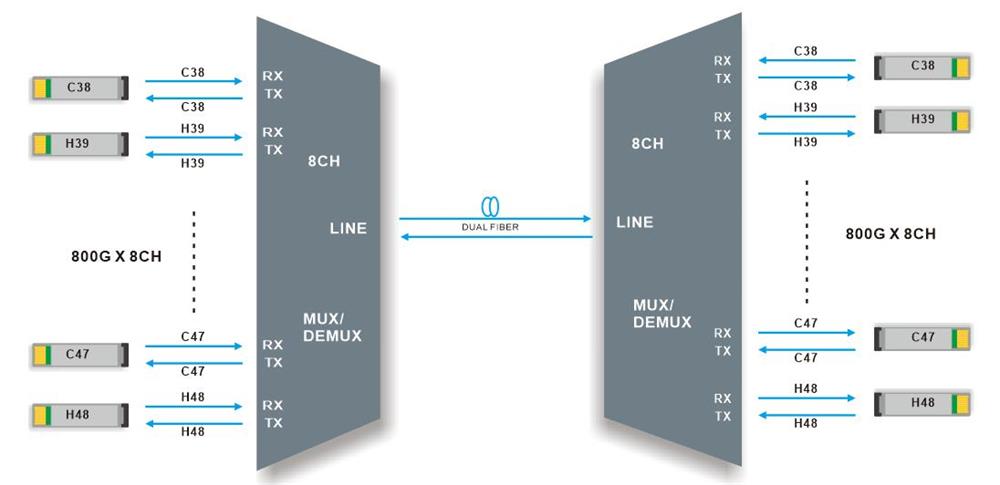

Линия связи
8-канальный DWDM мультиплексор/демультиплексор, двухволоконная передача
8-канальный DWDM MUX/DEMUX, поддерживает 8 каналов передачи данных со скоростью 800 Гбит/с по двум оптическим волокнам для передачи «точка-точка». Работает в системе передачи IDC.
Технические характеристики изделия
| Длина волны | 1546,917 нм-1538,581 нм | Расстояние между каналами | 150 ГГц |
| Полоса пропускания канала | ±0,5 нм | Технологии | ТФФ |
| Вносимые потери | ≤2,4 дБ | Потеря связи | ≤3,5 дБ |
|
Точность центральной длины волны |
±0,05 нм | Полное перекрестное влияние | ≥5 дБ |
| -0,5 дБ Полоса пропускания | ≥90 ГГц | Полоса пропускания -3 дБ | ≥150 ГГц |
| Возвратные потери | ≥ 40 дБ | Направленность | ≥ 40 дБ |
|
Дисперсия поляризационных мод |
≤ 1,0 пс | Потери, зависящие от поляризации | ≤ 0,7 дБ |
| Изоляция канала на центральной частоте |
Соседний уровень ≥ 30 дБ
Несмежные ≥ 45 дБ |
Температура |
Рабочая температура: от -40 до 85°C Условия хранения: от -40 до 85°C. |
| Вес нетто |
Коробка LGX: 0,5 кг 4-слотовая стойка 1U: 2,5 кг |

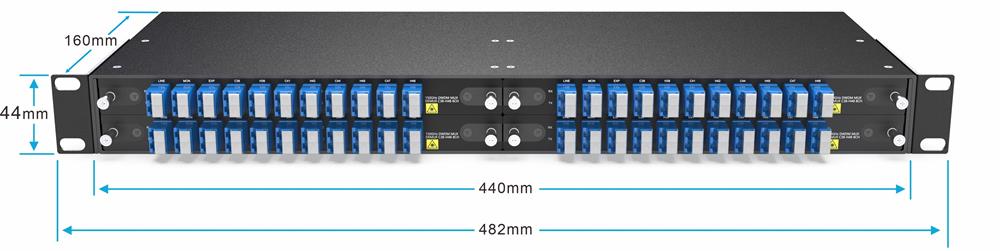

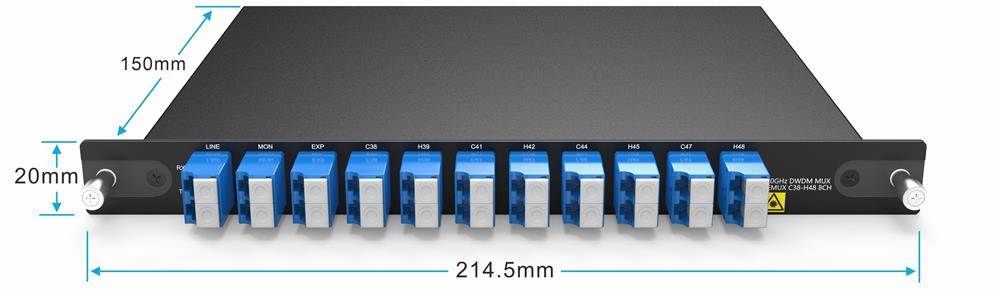

Размеры |
Размеры коробки LGX: 214,5*150*20 мм. Стойка 1U: 440*160*44 мм |
Примечание: Указано наличие разъемов.

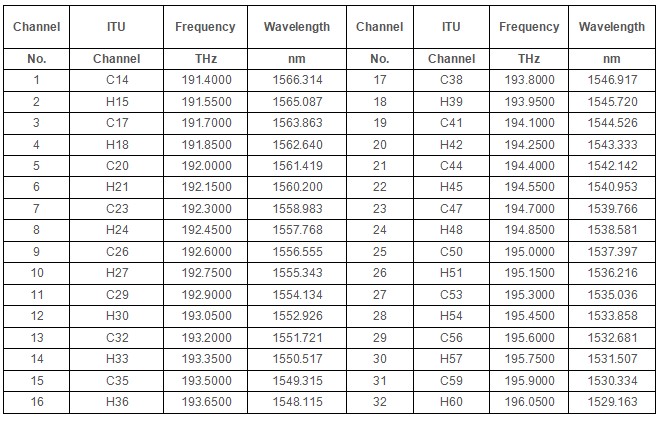

План канала
Информация о упаковке

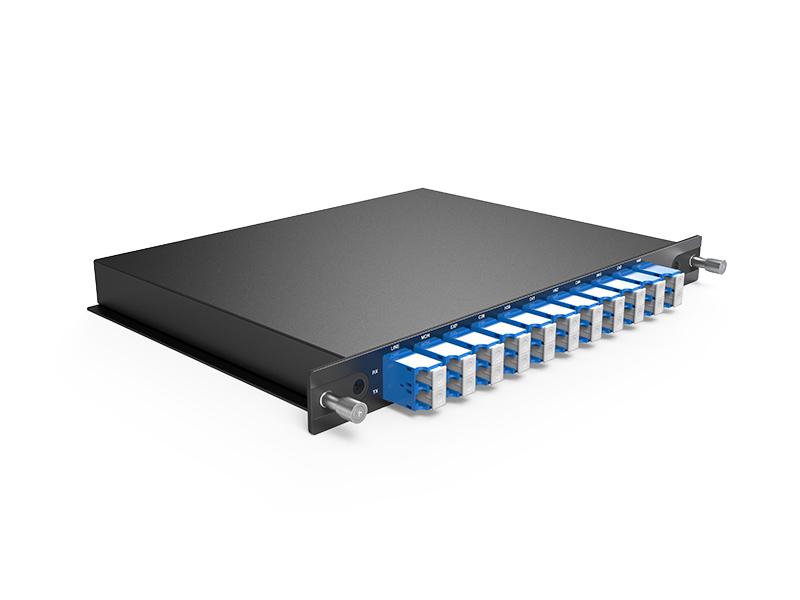

LGX BOX — встраиваемый 4-слотовый корпус форм-фактора 1U для установки в стойку.

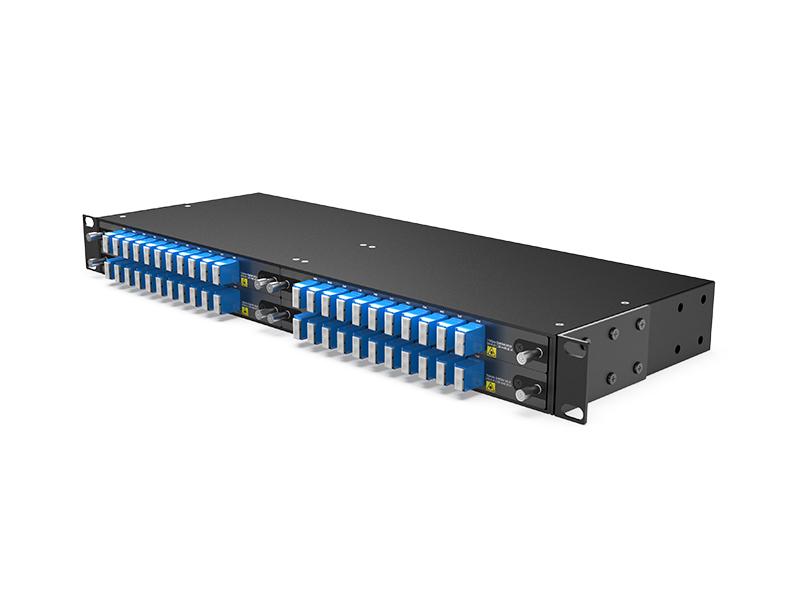

4-слотовая стойка 1U для LGX BOX
Информация о заказе
| Номер изделия. | Описание продукта |
| DMD8-LGX01-150GHZ-M-C36H46 | 150 ГГц 8-канальный DWDM мультиплексор/демультиплексор C38-H48 (1546,917 нм-1538,581 нм) с портом для монитора, разъемом LC/UPC, LGX Box 214,5*150*20 мм |
| 1U02-4LGX | 19-дюймовая стойка 1U с 4 слотами для подключаемого блока LGX, 440*160*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, пожалуйста, свяжитесь с нами по электронной почте.
