150 ГГц 32-канальный DWDM мультиплексор/демультиплексор разработан с использованием технологии FIBERWDM, диапазон длин волн C14-H60 (1566,31 нм-1529,16 нм) в соответствии с сеткой ITU 150 ГГц, что позволяет максимально увеличить пропускную способность диапазона C.
150 ГГц 32-канальный DWDM-модуль является полностью пассивным устройством DWDM и поддерживает низкие вносимые потери (длина волны портов <6,0 дБ), обеспечивая работу в системе передачи DWDM с пропускной способностью 800 Гбит/с x 32 канала.

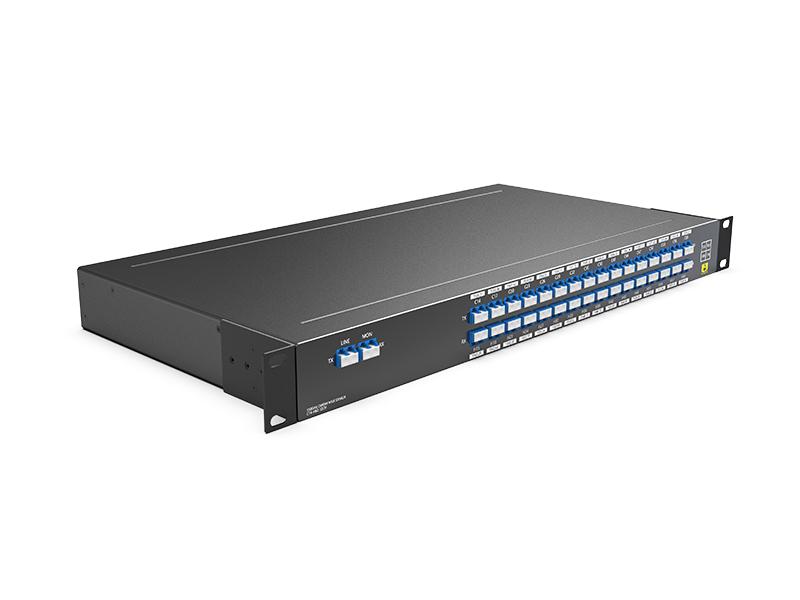

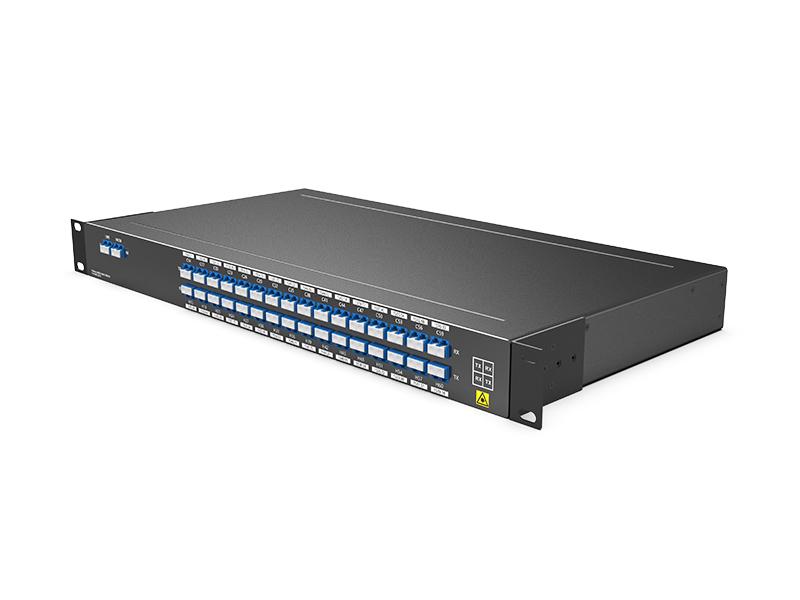

150 ГГц 32-канальный DWDM мультиплексор/демультиплексор C14-H60 (1566,31 нм-1529,16 нм) с портом для монитора, LC/UPC, 1U стойка
150 ГГц 32-канальный DWDM мультиплексор/демультиплексор разработан с использованием технологии FIBERWDM, диапазон длин волн C14-H60 (1566,31 нм-1529,16 нм) в соответствии с сеткой ITU 150 ГГц, что позволяет максимально увеличить пропускную способность диапазона C.
150 ГГц 32-канальный DWDM-модуль является полностью пассивным устройством DWDM и поддерживает низкие вносимые потери (длина волны портов <6,0 дБ), обеспечивая работу в системе передачи DWDM с пропускной способностью 800 Гбит/с x 32 канала.

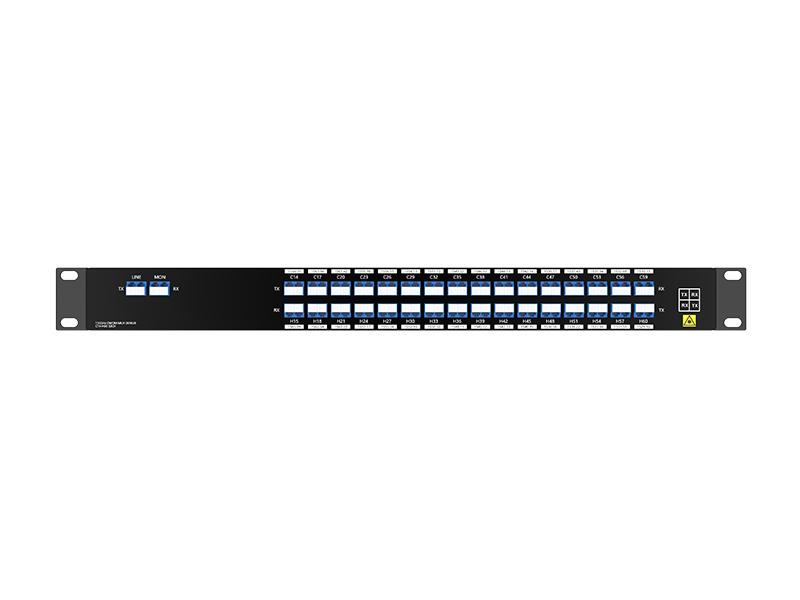

Панель продукта
150 ГГц 32-канальный DWDM мультиплексор/демультиплексор
Порт Mon предназначен для мониторинга сетевого соединения или контроля энергопотребления, что упрощает поиск и устранение неисправностей без влияния на трафик.

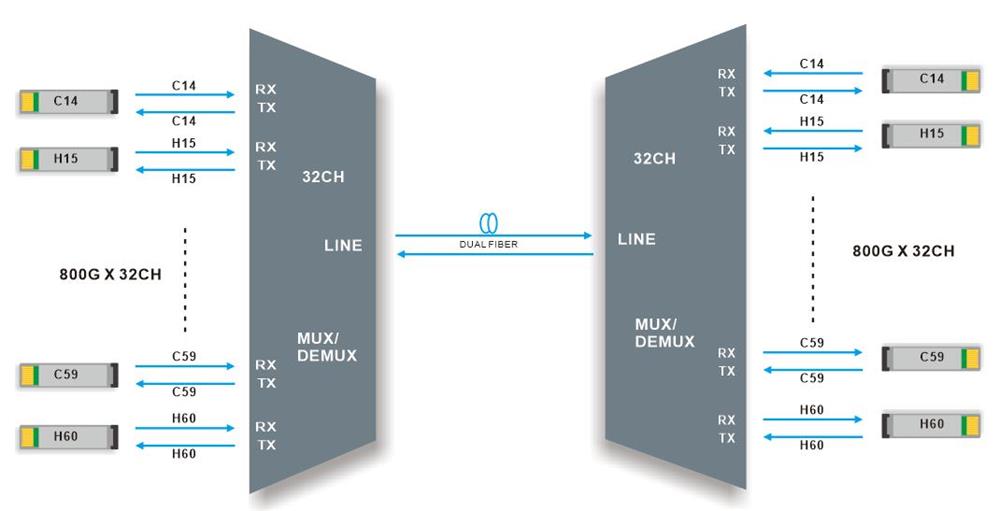

Линия связи
32-канальный DWDM мультиплексор/демультиплексор, двухволоконная передача
32-канальный DWDM MUX/DEMUX, поддерживает 32 канала передачи данных со скоростью 800 Гбит/с по двум оптическим волокнам для передачи «точка-точка». Работает в системе передачи IDC.
Технические характеристики изделия
| Длина волны | 1566,314 нм – 1529,163 нм | Расстояние между каналами | 150 ГГц |
| Полоса пропускания канала | ±0,5 нм | Технологии | AAWG (плоская вершина) |
| Вносимые потери | ≤6,0 дБ | Потеря связи | ≤12 дБ |
|
Точность центральной длины волны |
±0,05 нм | Полное перекрестное влияние | ≥5 дБ |
| -0,5 дБ Полоса пропускания | ≥90 ГГц | Полоса пропускания -3 дБ | ≥150 ГГц |
| Возвратные потери | ≥ 40 дБ | Направленность | ≥ 40 дБ |
|
Дисперсия поляризационных мод |
≤ 1,0 пс | Потери, зависящие от поляризации | ≤ 0,7 дБ |
| Изоляция канала на центральной частоте |
Соседний уровень ≥ 15 дБ
Несмежные ≥ 30 дБ |
Температура |
Рабочая температура: от -5 до 65°C Условия хранения: от -40 до 85°C. |

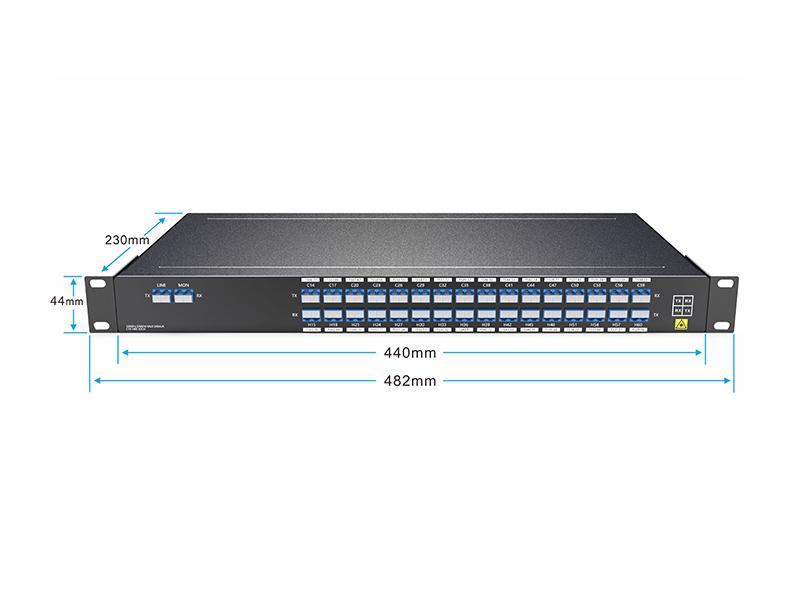

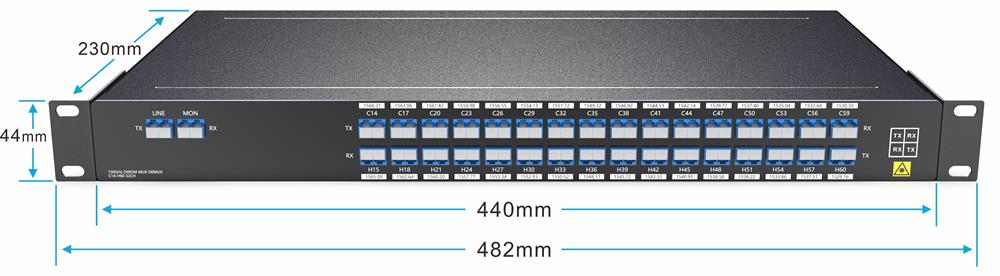

| Вес нетто | 3,5 кг | Габариты (ВхШхГ) | 44*440*230 мм |
Примечание: Указано наличие разъемов.
Hannel Plan 32Port AWG — в сети
Таблица 1. Список каналов: полосы пропускания для 32-канального AAWG.
Информация о упаковке
32-канальный DWDM 19-дюймовый 1U стойочный модуль
Информация о заказе
| Номер изделия. | Описание продукта |
| DMD32-1U01-150GHZ-M-C14H60 | 150 ГГц 32-канальный DWDM мультиплексор/демультиплексор C14-H60 (1566,314 нм-1529,163 нм) с портом для монитора, LC/UPC, 1U стойка |
Примечание: Мы поддерживаем индивидуальный дизайн, пожалуйста, свяжитесь с нами по электронной почте.
