Решение для передачи с волновым разделением 100G
Dec 16, 2024
Решение для передачи с разделением волн 100G
(Все права Fiberwdm защищены)
Ключевые слова: Мультиплексная передача 100G, передача с разделением по длине волны, 100G, когерентная оптическая передача, O-диапазон, C-диапазон, 200G DCO
Технология передачи с разделением по длине волны 100G — это технология высокоскоростной оптической передачи, в которой используется технология мультиплексирования с разделением по длине волны (WDM) для достижения передачи многоволнового оптического сигнала по одному волокну, что значительно улучшает пропускную способность волокна. . Ниже приведены некоторые решения Fiberwdm для передачи с разделением длин волн 100G.

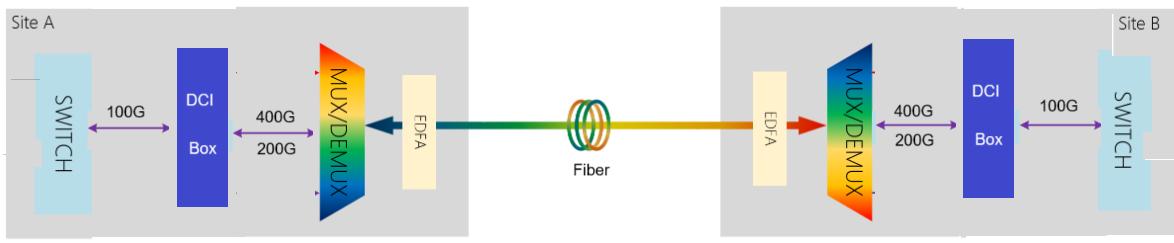

Решение для когерентной оптической передачи DCI 400G/200G:
Описание проекта:
Со стороны клиента: QSFP28 100G, поддержка SR4/LR4
Сторона линии: оптический модуль когерентного оптического DWDM DCO CFP2 400G или 200G
Поддержка от 2*100G(QSFP28) до 1*200G(CFP2)
Поддержка от 4*100G(QSFP28) до 1*400G(CFP2)
Подходит для передачи на большие расстояния 100G
Максимальная емкость: 64*400G или 96*200G

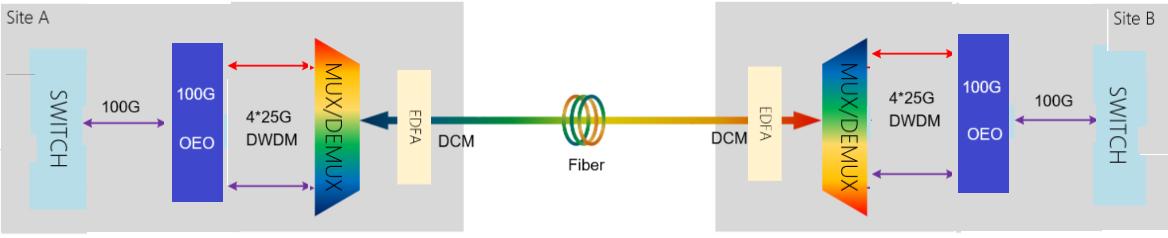

Решение передачи от 100G до 4*25G:
Описание проекта:
Со стороны клиента: QSFP28 100G, поддержка SR4/LR4
Сторона линии: оптический модуль 25G DWDM
Подходит для передачи 100G в пределах 80 км
Требуются оптические усилители DCM и EDFA
Максимальная емкость: 24*100G (двойное волокно) или 12*100G (одиночное волокно)

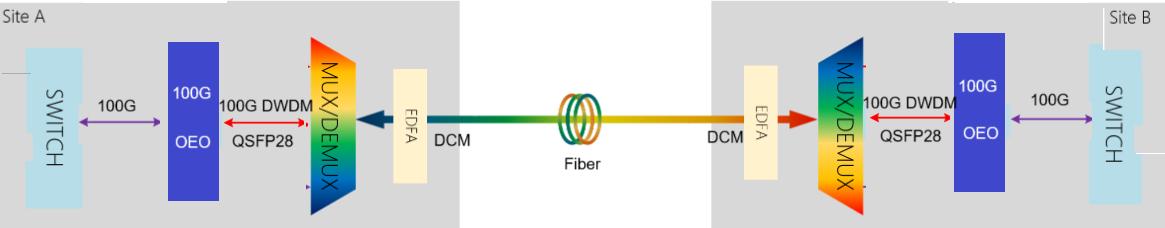

Решение оптического модуля QSFP28 100G DWDM C-диапазона:
Описание проекта:
Со стороны клиента: QSFP28 100G, поддержка SR4/LR4
Сторона линии: оптический модуль QSFP28 100G DWDM;
QSFP28 Оптический модуль 100G DWDM может быть напрямую подключен к коммутатору, нельзя использовать плату 100G OEO
Подходит для передачи 100G в пределах 80 км
Требуются оптические усилители TDCM и EDFA
В настоящее время существует 2 типа оптических модулей QSFP28 100G DWDM:
Оптический модуль двухволнового интерфейса CS, занимающий две длины волны DWDM, C-диапазон 100 ГГц, максимальная пропускная способность 20*100G
Оптический модуль с одноволновым интерфейсом LC, C-диапазон 100 ГГц, максимальная пропускная способность 40 x 100G

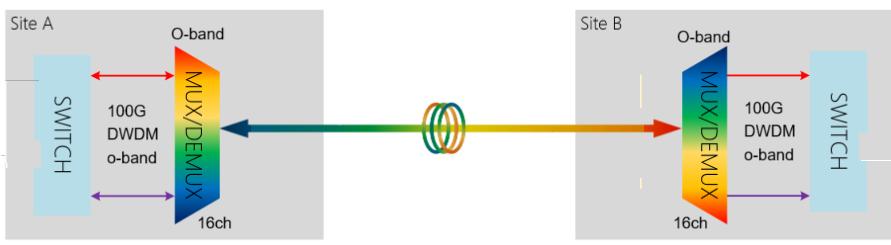

Решение оптического модуля QSFP28 100G DWDM O-диапазона:
Описание проекта:
Оптический модуль DWDM O-диапазона QSFP28 100G может напрямую подключаться к коммутатору.
Максимальное расстояние передачи составляет 40 км
Максимальная пропускная способность передачи 16*100G (двойное волокно)
Fiberwdm имеет многолетний опыт производства в отрасли оптической связи, независимые исследования, разработки и производство оборудования передачи с разделением по длине волны, полностью используемого в центрах обработки данных, силовой оптической передаче, соединении центров обработки данных финансовых банков и других областях. Продукты охватывают: CWDM, DWDM, DCI Box(400G,200G), EDFA,OLP, рамановский усилитель и другие полносистемные подсистемы оптической передачи могут удовлетворить потребности двухволоконной передачи, передачи по одному волокну, на большие расстояния передача, передача по кольцевой сети и различные сценарии применения.
