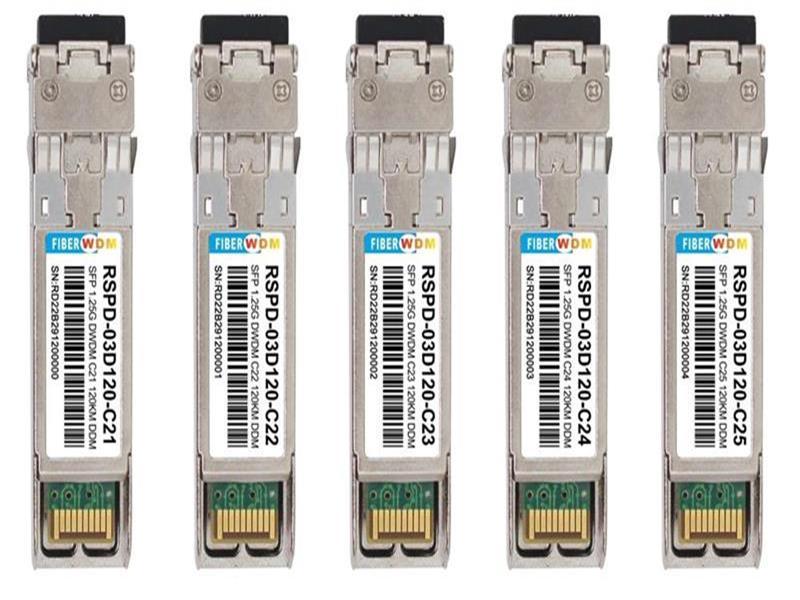

Трансивер DWDM SFP 1,25 Гбит/с 120 км

Трансивер DWDM SFP 1,25 Гбит/с 120 км

Возможность горячей замены, дуплексный LC, +3,3 В, 100 ГГц, DWDM, охлаждаемый DFB и PIN, одномодовый

Функции:

• Возможность горячей замены
• Дуплексный LC-разъем
• Скорость передачи данных до 2,67 Гбит/с.
• Сетка ITU 100 ГГц, диапазон C
• Передатчик DWDM COOLED DFB, фотодетектор PINTIA
• Одномолекулярные оптоволоконные линии связи протяженностью до 120 км
• Двухпроводной интерфейс для управления, соответствующий требованиям стандарта SFF 8472 (цифровой диагностический интерфейс мониторинга).
• Источник питания: +3,3 В
• Потребляемая мощность <1,5 Вт
• Диапазон температур: 0~70°C
• Соответствует требованиям RoHS

Описание:

Модуль оптического трансивера FIBERWDM RSPD-03D120-Cxx — это очень компактный модуль оптической связи со скоростью 1,25 Гбит/с, предназначенный для приложений последовательной оптической связи. RSPD-03D120-Cxx преобразует последовательный электрический поток данных со скоростью 1,25 Гбит/с в оптический выходной сигнал со скоростью 2,67 Гбит/с и оптический входной сигнал со скоростью 1,25 Гбит/с в последовательный электрический поток данных со скоростью 1,25 Гбит/с. Высокоскоростной электрический интерфейс 2,67 Гбит/с полностью соответствует спецификации SFI.

Высокопроизводительный DWDM-передатчик с охлаждаемым светодиодом и высокочувствительный приемник PINTIA обеспечивают превосходные характеристики для приложений Ethernet на линиях связи протяженностью до 120 км.

Модуль SFP соответствует стандартам SFF-8431 и SFF-8432. Функции цифровой диагностики доступны через двухпроводной последовательный интерфейс, как указано в стандарте SFF-8472.

Полностью совместимый с SFP форм-фактор обеспечивает возможность "горячего" подключения, простоту модернизации оптических портов и низкий уровень электромагнитных помех.

Абсолютные максимальные рейтинги

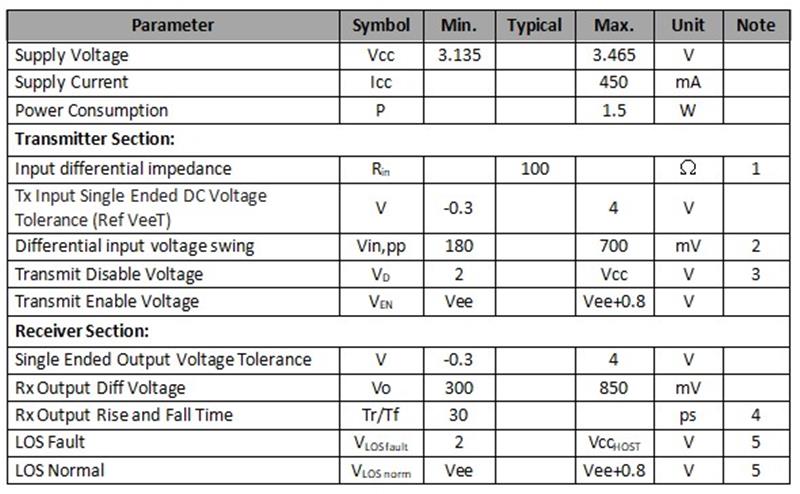

Электрические характеристики (температура плавления = от 0 до 70 °C, напряжение питания = от 3,135 до 3,465 вольт)

Примечание:

1. Подключено напрямую к выводам ввода данных TX. Передача переменного тока от выводов к микросхеме драйвера лазера.

2. Согласно SFF-8431 Rev 3.0

3. На дифференциальную нагрузку 100 Ом.

4. 20%～80%

5. LOS — это выход с открытым коллектором. Он должен быть подтянут резистором 4,7–10 кОм на основной плате. В нормальном режиме работы — логический 0; при потере сигнала — логическая 1. Максимальное напряжение подтяжки составляет 5,5 В.

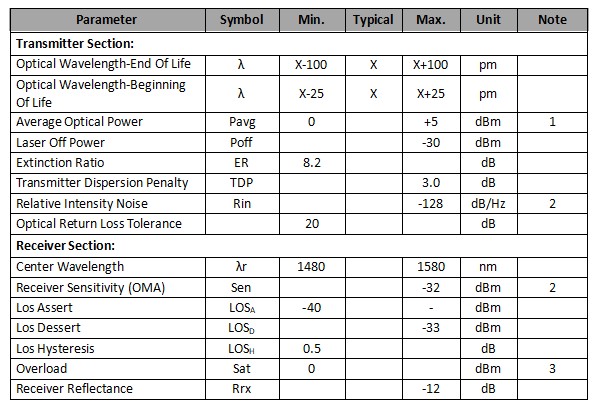

Оптические параметры (TOP = от 0 до 70 °C, VCC = от 3,135 до 3,465 Вольт)

Примечание:

1. Средние значения мощности носят исключительно информативный характер. Fibre Channel

2. Отражение 12 дБ.

3. Перегрузка приемника, указанная в OMA, и при наихудших условиях комплексной нагрузки.

Временные характеристики

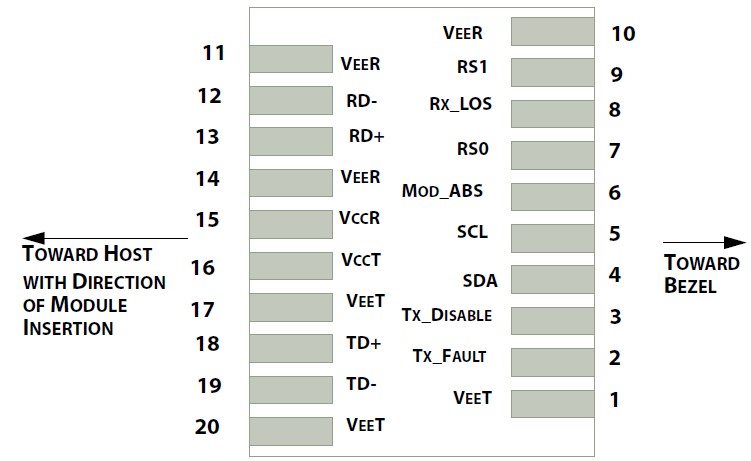

Назначение пин-кода

Схема расположения контактов и их обозначений в блоке разъемов материнской платы.

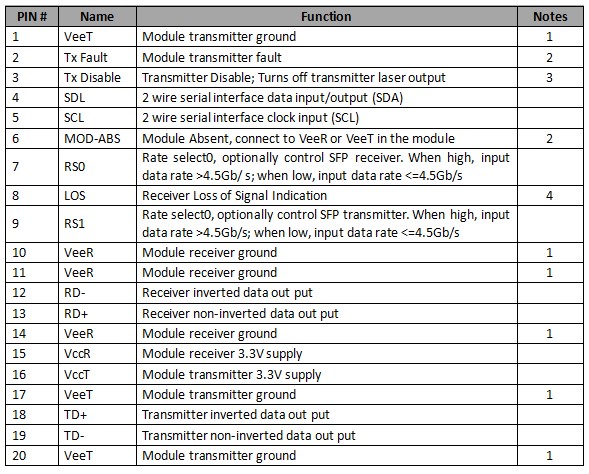

Определение функций контактов

Примечание:

1. Контакты заземления модуля должны быть изолированы от корпуса модуля.

2. Этот вывод является выходным выводом с открытым коллектором/стоком и должен быть подтянут резистором 4,7–10 кОм к напряжению Host_Vcc на материнской плате.

3. Этот вывод должен быть подтянут резистором 4,7–10 кОм к напряжению VccT в модуле.

4. Этот вывод является выходным выводом с открытым коллектором/стоком и должен быть подтянут резистором 4,7–10 кОм к напряжению Host_Vcc на материнской плате.

Информация и управление EEPROM модуля SFP

Модули SFP реализуют двухпроводной протокол последовательной связи, как определено в SFP-8472. Информация о последовательном идентификаторе модулей SFP и параметрах цифрового диагностического монитора доступна через интерфейс I2C по адресам A0h и A2h. Память отображена в таблице 1. Подробная информация об идентификаторе (A0h) приведена в таблице 2. Спецификация DDM находится по адресу A2h. Для получения более подробной информации о карте памяти и определениях байтов см. SFF-8472, «Интерфейс цифрового диагностического мониторинга для оптических трансиверов». Параметры DDM откалиброваны внутри модуля.

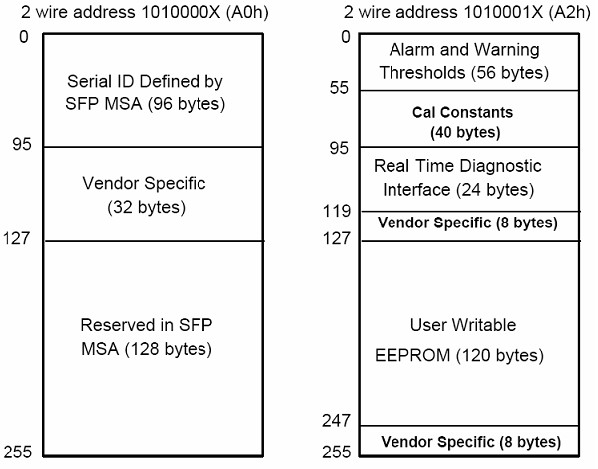

Таблица 1. Карта цифровой диагностической памяти (описание конкретных полей данных)

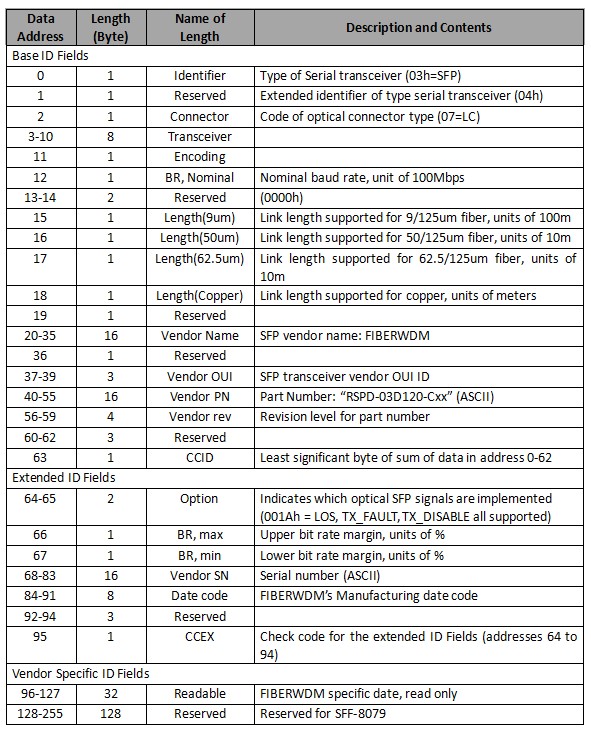

Таблица 2 - Содержимое памяти с порядковым номером EEPROM (A0h)

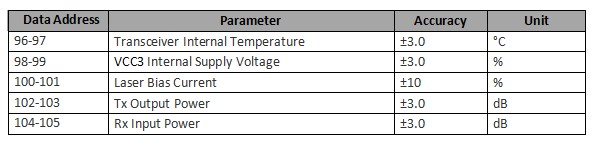

Характеристики цифрового диагностического монитора

Соблюдение нормативных требований

Устройство RSPD-03D120-Cxx соответствует международным требованиям и стандартам электромагнитной совместимости (ЭМС) и безопасности (подробности см. в таблице ниже).

Рекомендуемая схема

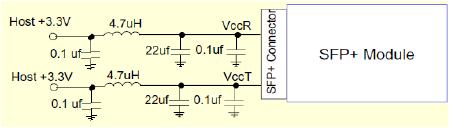

Рекомендуемая схема питания материнской платы

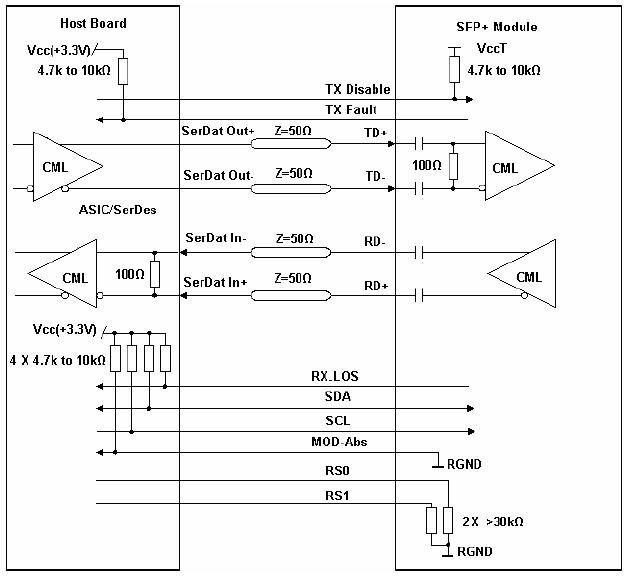

Рекомендуемая высокоскоростная интерфейсная схема

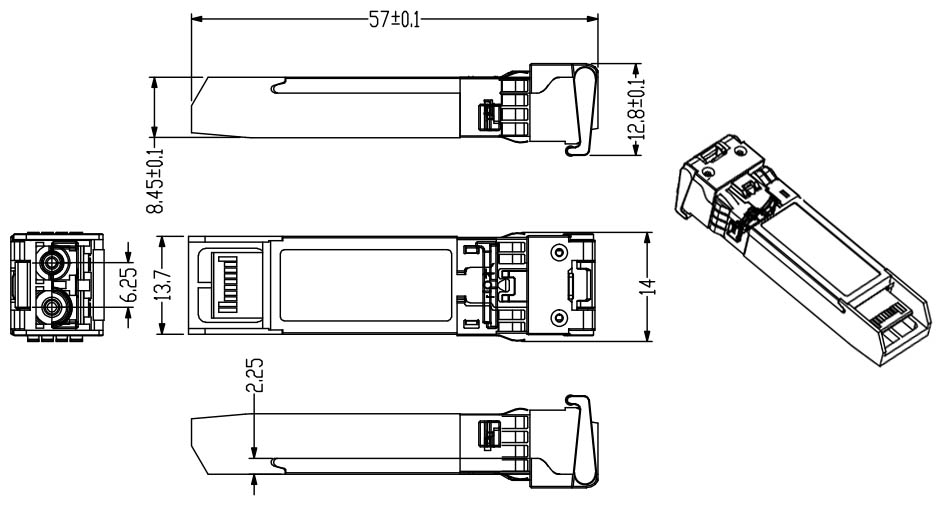

Механические размеры

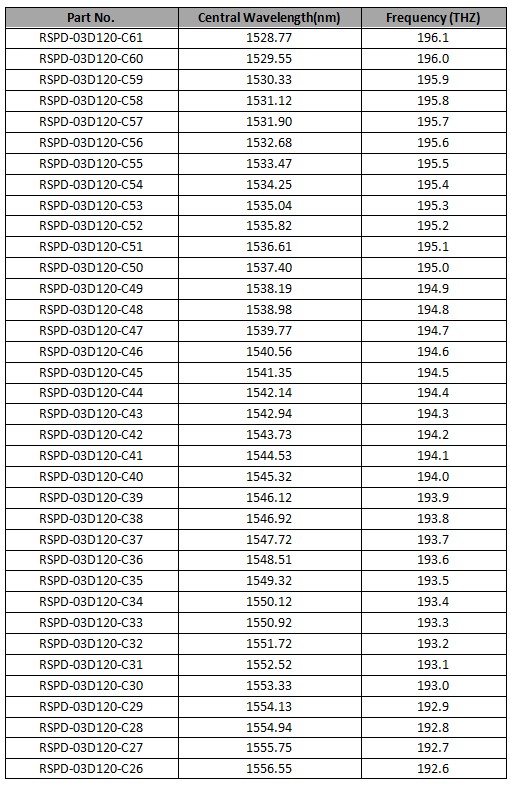

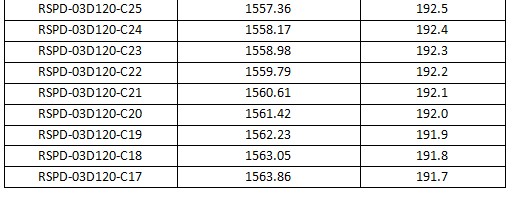

Информация о заказе:

RSPD-03D120-Cxx XX: Длина волны сетки ITU 100 ГГц
